PCB板上是不是有些標記不認識？今天分享常見的一些標記。

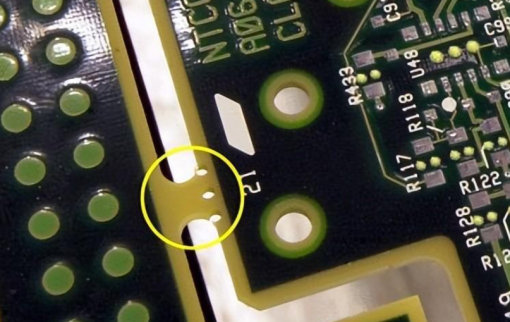

郵票孔：一種特殊的過孔，通常呈矩形或圓形，分布在PCB板的邊緣。郵票孔可以將多個PCB板連接在一起，方便批量生產。

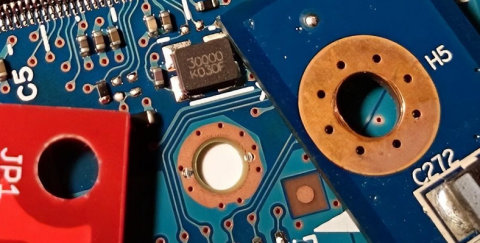

過孔：連接PCB不同層之間的導電孔，內部鍍銅，直徑通常在0.2~1mm。有通孔（貫穿整個PCB板）、盲孔（只連接頂層或底層與中間某一層）、埋孔（連接中間兩層）之分。

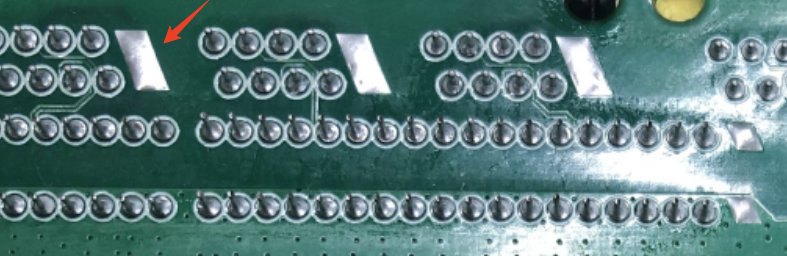

偷錫焊盤：焊接過程中，引導錫膏或焊錫流向正確的位置，避免產生連錫。

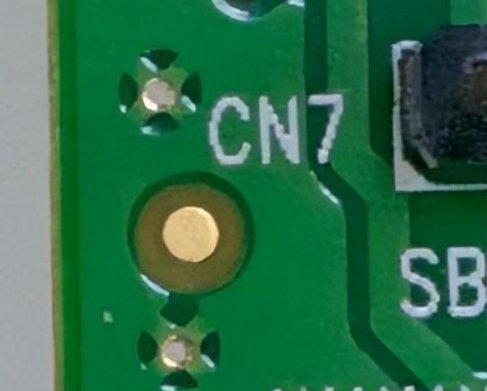

基準標記：圓形或十字形，直徑一般在1~2mm。通常放置在PCB板的四個角落或中心。用于貼片機精確定位PCB板的標記。

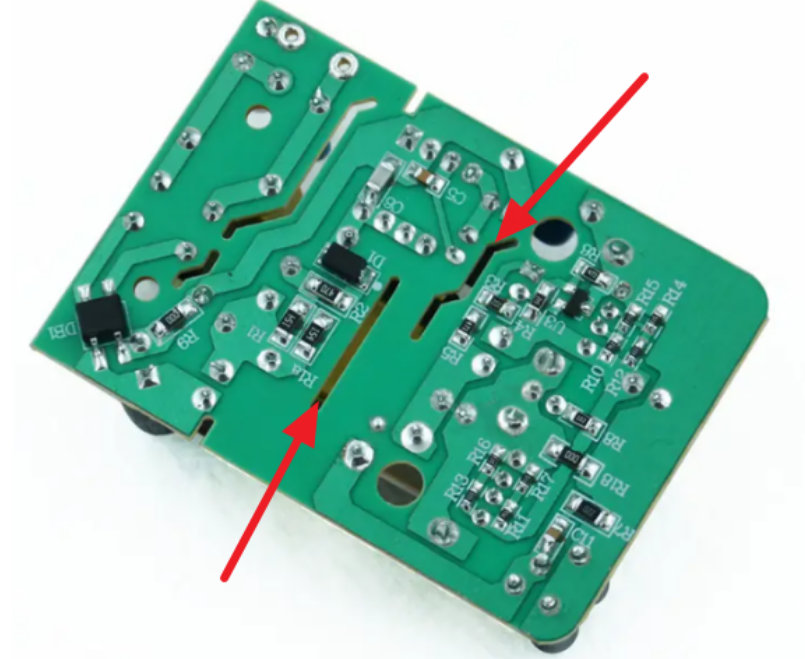

PCB開槽：在PCB板上切割出的長條形或特定形狀空隙，可以減少電磁干擾、散熱。

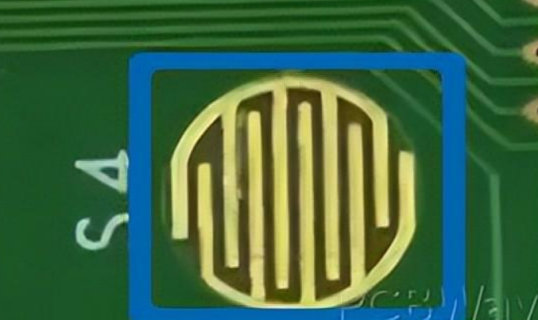

PCB按鈕：薄片式或帶有金屬觸點的開關，直接集成在PCB板上。

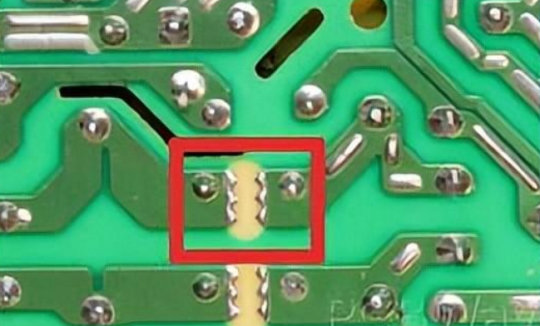

火花間隙：兩個金屬電極之間留有空氣或氣體間隙。當電壓超過一定閾值時，電極之間會產生火花放電，釋放過電壓，保護電路。

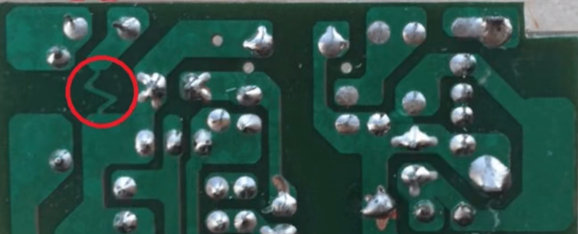

保險絲走線：比普通走線窄，通常使用銅或鋁，過電流情況下熔斷，保護電路。
