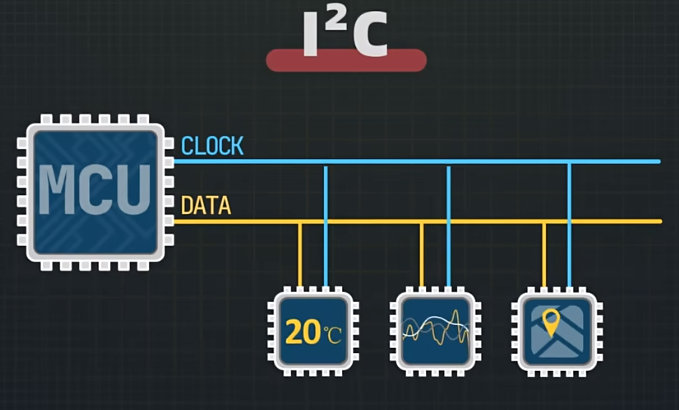

I2C（Inter-Integrated Circuit）總線是一種常用的串行通信協議，用于設備間的短距離數據傳輸。I2C總線由兩條線組成：串行數據線SDA和串行時鐘線SCL。為了確保這兩條線路在空閑狀態時保持在高電平，I2C總線設計上通常需要外部上拉電阻。下面我們?cè)敿?xì)探討為何需要上拉電阻以及如何選擇合適的阻值。
1. 確保線路默認為高電平：I2C總線上的設備通過將線路拉低來表示邏輯0（即傳輸數據或時鐘信號），而當所有設備都釋放線路時，I2C總線是回不到高電平（邏輯1）狀態需，I2C采用的是開漏輸出，是沒有輸出（邏輯1）的能力，所導致需要一個上拉電阻來提供這個必要的拉高，確保在沒有設備主動拉低線路時，SDA和SCL線維持在高電平狀態。

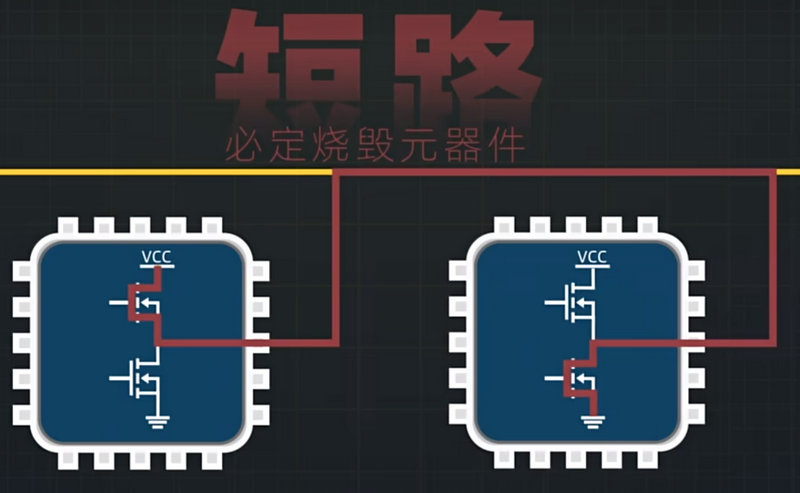

2. 限流和保護：為什么不直接采用推挽輸出，當兩個設備同時輸出，一個為（邏輯1）另外臺設備輸出（邏輯0）時，此時的電源是短路狀態，必有一個設備會燒毀，而采用開漏輸出就可以完全解決此問題，上拉電阻還可以限制當線路被拉低時的電流，防止過大的灌電流流入輸出低電平的設備，起到了保護器件的作用。
3. 提高噪聲抑制能力：適當?shù)纳侠娮栌兄跍p少噪聲干擾，提高系統穩定性。它與線路的電容（主要是寄生電容）形成RC充電回路，可濾除高頻噪聲。

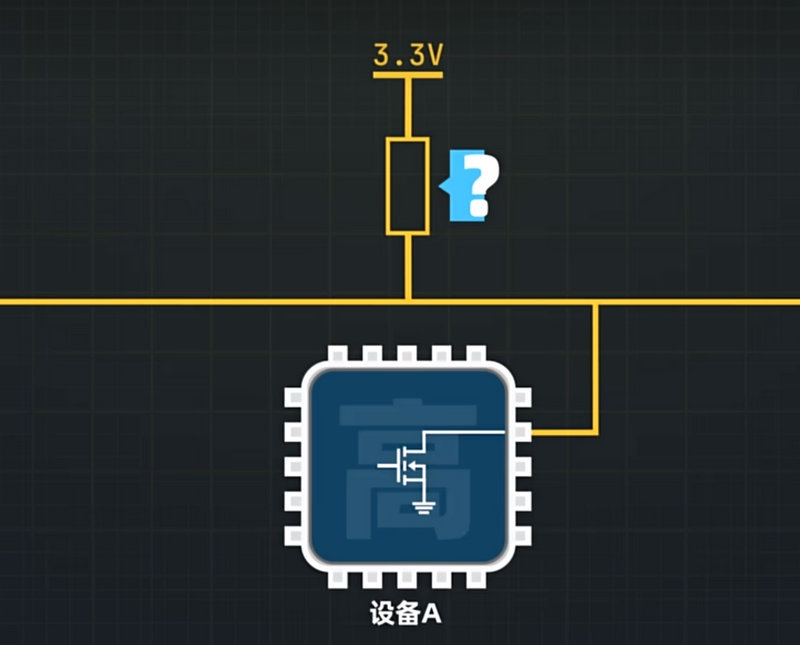

如何選取上拉電阻的阻值選擇上拉電阻的阻值需要考慮以下幾個因素：
1. 上升時間：電阻越大，上拉至高電平的速度就越慢。這會導致數據傳輸速率受限。因此，需要根據I2C總線的最大頻率來確定合適的上升時間，并據此選擇阻值。一般來說，I2C總線標準建議的上升時間應小于300ns。
2. 最大灌電流能力：I2C總線規范定義了每個總線上的設備在拉低線路時能夠承受的最大電流（灌電流）。上拉電阻的阻值應確保即使所有掛載的設備同時嘗試將線路拉低，也不會超過任何單個設備的最大灌電流規格。
3. 功耗考量：電阻上會持續消耗一定的功率（P = I2R），盡管這部分功耗通常很小，但在低功耗設計中仍需考慮。較大的上拉電阻可以減小靜態功耗，但也要平衡數據傳輸速度的需求。
4. 設備數量：I2C總線上的設備增加也會適當?shù)臏p小電阻阻值以保證信號完整性。
典型阻值選擇：常見的I2C上拉電阻阻值范圍從1kΩ到10kΩ。對于標準速率為100kHz的I2C通信，通常選擇4.7kΩ或10kΩ是比較合適的。對于快速模式（400kHz）或更快的高速模式（3.4MHz），可能需要降低阻值到幾千歐姆，以保證信號的快速上升沿?？傊?，選擇上拉電阻的阻值是一個權衡的過程，需要綜合考慮數據傳輸速率、功耗、總線負載電容以及設備的驅動能力。實際應用中，應參考具體I2C設備的數據手冊以及I2C總線規范進行合理選擇。
