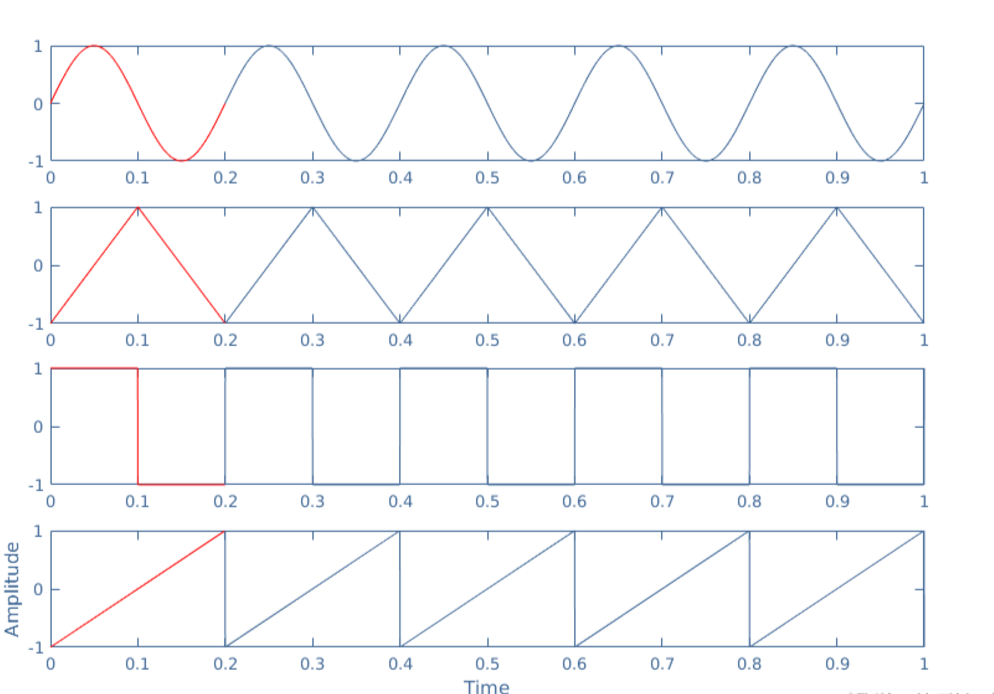

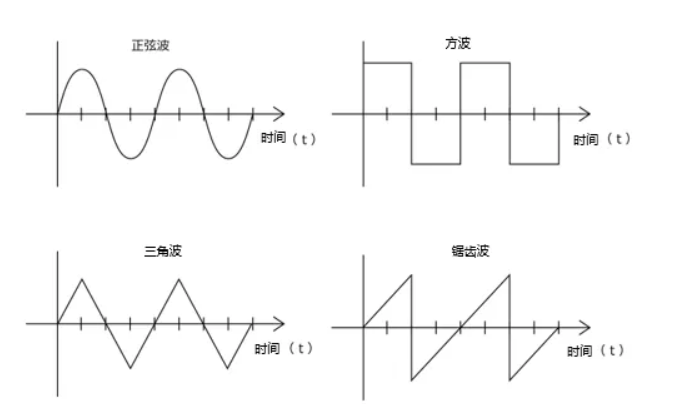

交流電路是指電流和電壓隨時間周期性變化的電路。常見的交流波形是正弦波，此外也存在方波、三角波和鋸齒波等波形。
交流波形的關鍵特征：周期T、頻率f，峰值和有效值（RMS值）
正弦波是最常見的一種交流波形，其電壓或電流隨時間的變化呈正弦函數形式。
方波是一種周期性的波形，其電壓或電流在兩個固定值之間迅速切換。方波高電平時間與總周期時間的比例，通常為50%。方波可以分解為基波及其奇次諧波的疊加。
三角波是一種周期性的波形，其電壓或電流隨時間線性變化，形成一個三角形狀。三角波的上升時間和下降時間相等。三角波可以分解為基波及其奇次諧波的疊加，但諧波幅度衰減較快。
鋸齒波是一種連續上升的波形，主要是線性增加的坡度，表示急劇的變化。

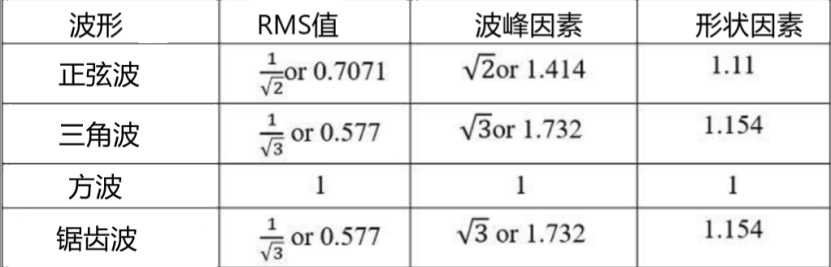

幾種交流波形的形狀因數和波峰因數：
