本案例主要講解E860-DTU(8080-400SL)（以下簡稱同步開關）產品的一主多從功能及使用案例，也就是平時所說的一對多模式。設備可通過配置工具配置一主多從模式，處于該模式的設備輸出只跟隨主機輸出而輸出（包括主機本身），僅可配置輸出模式（自鎖與點動輸出模式），而單向反饋與雙向跟隨配置失效（撥碼無效）。
E860-DTU（8080-400SL）設備3臺；
12V直流開關電源2個；
天線（TX433）*3；
USB轉RS485轉換器1個；
通訊電纜若干；
電腦1臺；
E860-DTU(8080-400SL)遠程同步遙控開關配置工具，可在億佰特官網相對應位置下載；http://twohalves.cn/product/2140.html

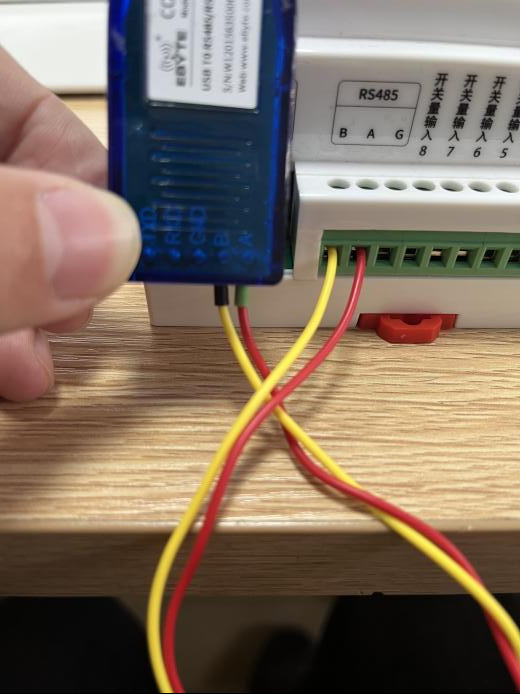

1.將RS485轉換器的A、B接口連接到同步開關的A、B接口，如圖所示：

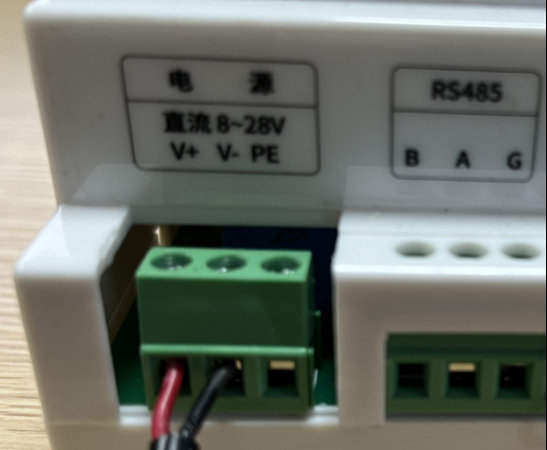

2.接下來將同步開關接入電源，DC8～28V的正極與同步開關直流8～28V(V+)相連，DC8～28V的負極與同步開關直流8～28V(V-)相連，如圖所示：

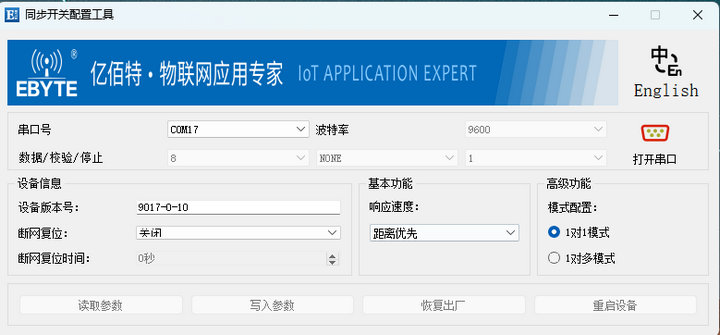

1.將RS485轉換器連接到電腦，并打開同步開關的配置工具，如圖所示：

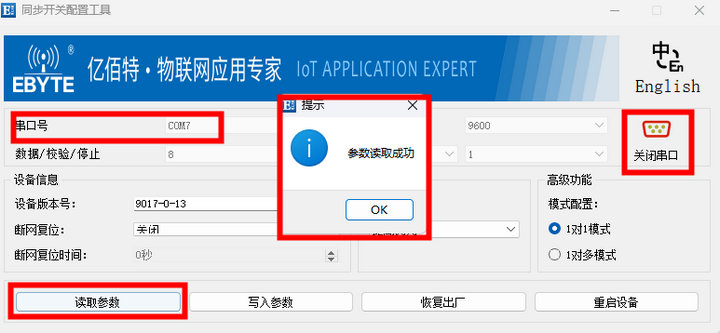

2.在配置工具的「串口號」中選擇對應的串口號。然后點擊「打開串口」，點擊「讀取參數」，彈出提示框，提示參數讀取成功，即表示連接成功，如圖所示：
注意：第一次使用USB轉RS485轉換器，需要安裝軟件和驅動，詳細使用方法請咨詢相關廠家。

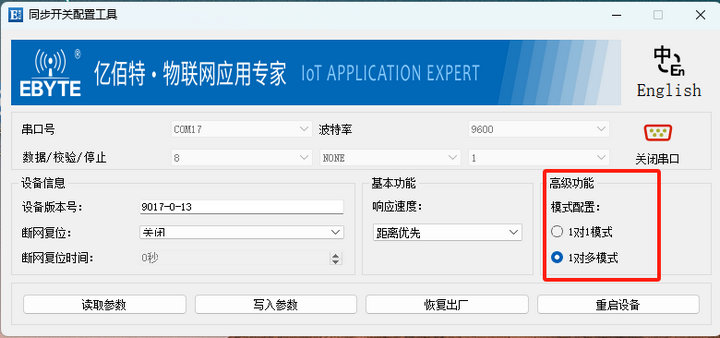

3.我們在配置工具的高級功能模式配置中可以看見1對1模式和1對多模式，接下來我們將3臺設備均配置為1對多模式，如圖所示：
注：其他功能均需保證一致

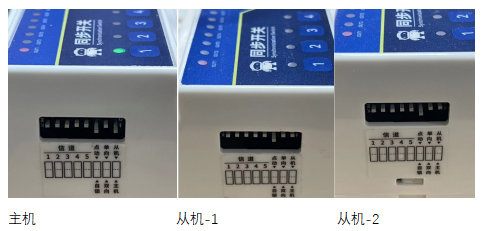

4.調整設備上的硬件撥碼，將其中一臺設備作為主機使用，剩余兩臺作為從機使用；單向、雙向撥碼無效，但建議保持一致，撥碼如圖所示：
注：信道、點動或自鎖模式均需保證一致

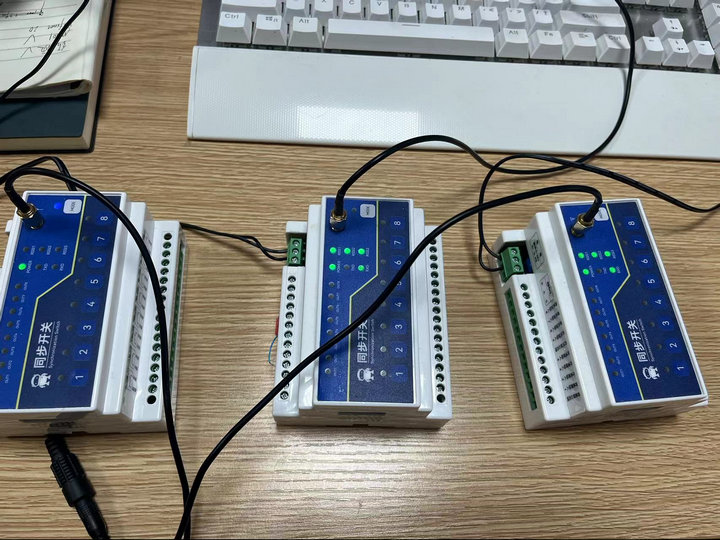

1.分別將三臺同步開關設備接入433頻段的天線，然后再對設備進行通電，上電后設備的POWER燈常亮，三臺設備成功建立連接后，從機的RSSI指示燈會亮起、RSSI指示燈亮起的越多，證明通訊環境越好，主機的RSSI指示燈不做指示，如圖所示：
從左到右排序：主機、從機1、從機2
注意：長時間通訊時天線建議設備至少間隔2米以上

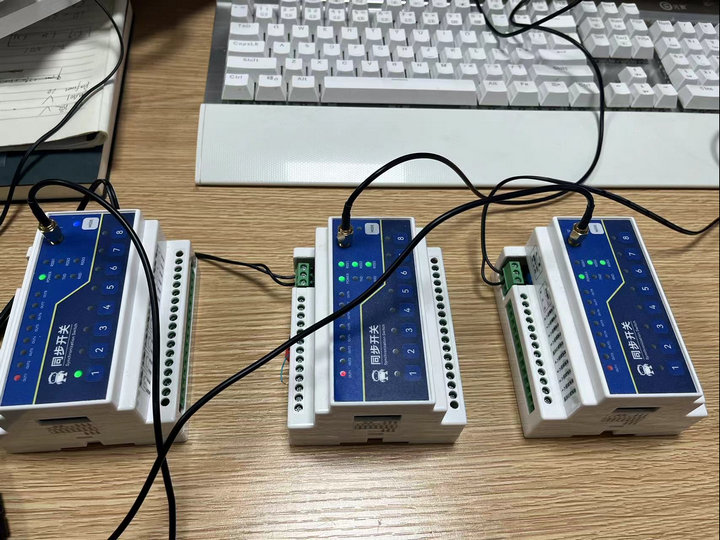

2.接下來我們按下同步開關-主機設備的按鈕1，同步開關-主機機輸出OUT1指示燈亮起，隨即可發現兩臺同步開關-從機設備輸入1指示燈均亮起，同時兩臺同步開關-從的開關輸出1的繼電器閉合；如圖所示：
從左到右排序：主機、從機1、從機2
經過上述的簡單演示，我們完成了同步開關1對多功能講解及演示。此功能可應用多處場景，如：水電站控制、大型養殖場、自動化工廠等，實現1對多的控制的需求，通時還能解決不方便布線等困難。
