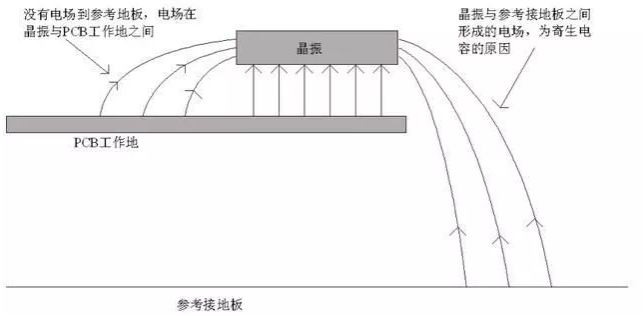

PCB邊緣的晶振與參考接地板之間的電場分布示意圖

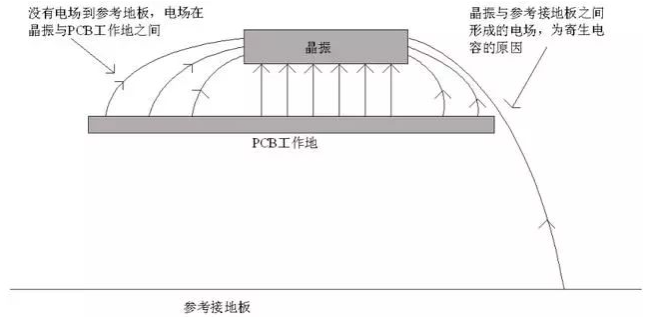

當晶振布局在PCB中間或遠離PCB邊緣，由于PCB中工作地（GND）平面的存在，使大部分的電場控制在晶振與工作地之間，即在PCB內部，分布到參考地上去的電場會大大減小，導致輻射發射就降低了，更佳符合EMC法規的要求。

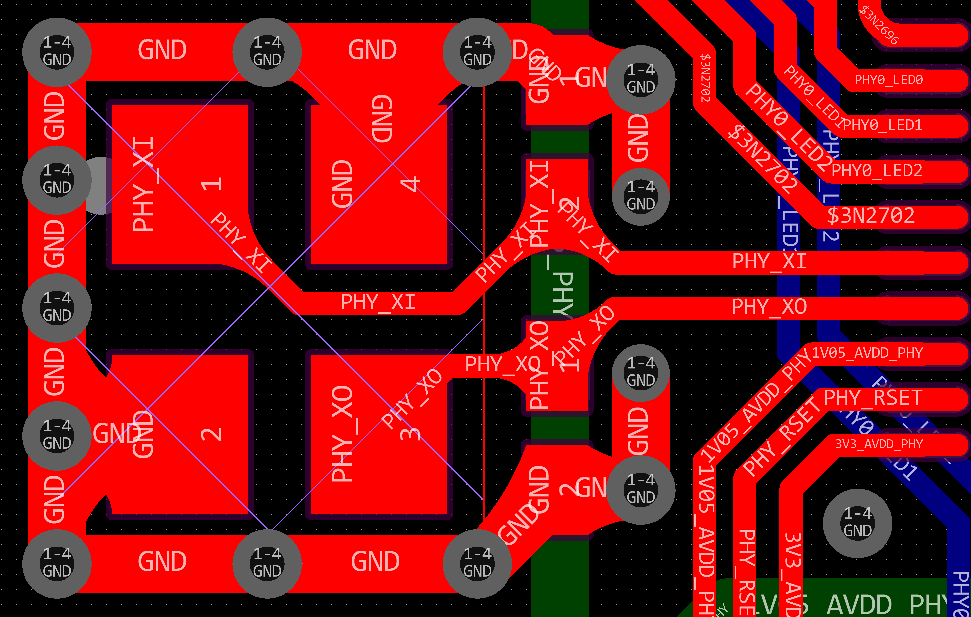

在高速數字電路中，信號完整性是指信號在傳輸過程中不失真且能夠正確被接收的能力。晶振與系統時鐘相關的IC之間的連線質量直接影響時鐘信號的質量。如晶振走線過長這不僅增加了信號傳輸?shù)难舆t，還可能引入反射、串擾等不良效應，降低信號完整性。理想的布線策略是保持晶振與關聯組件間的距離盡可能短，且走線簡潔直接，以減少信號衰減和畸變。
從制造角度來看，PCB邊緣位置對于自動化裝配流程（如SMT貼裝）可能構成挑戰。邊緣區域的元器件更易受到機械定位偏差的影響，增加組裝難度，降低生產效率。此外，邊緣位置不利于進行手工補焊或故障排查，特別是在批量生產時，任何影響制造效率的因素都需要被謹慎考慮。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多物聯網應用技術資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
