對講機，我們知道它不需要任何網絡支持就可以通話，沒有話費，為我們的生活提供了許多便利。我們也知道常見的對講機由天線、主機、電池、座充組成。對講機分為模擬對講機、數字對講機和IP對講機三大類。那如果想要制作一臺數字對講機，可以怎么做呢？

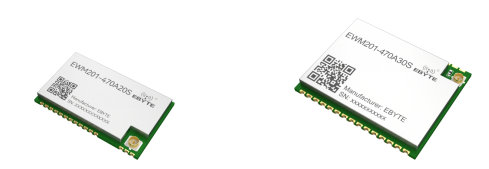

億佰特新推出的EWM201系列模組為您提供了一種快速簡單的方式，只需外接MIC、語音功放、揚聲器、天線和電源即可快速DIY一臺屬于自己的5公里對講距離的對講機。
要想完成DIY，您必須具備一定的電子電路知識，并做好相關準備。
材料：億佰特EWM201-470A30S模組、MIC、揚聲器、阻容器件等。
工具：電烙鐵、焊錫絲、鑷子等。
資料：億佰特EWM201-470A30S模組用戶手冊、推薦電路圖。
軟件：EDA軟件
根據EWM201-470A30S模組的引腳功能，設計與之匹配的外圍電路，包括麥克風放大電路、揚聲器驅動電路、電源電路、控制按鈕電路、天線輸出等。這些電路都可參考億佰特官網提供的推薦電路圖進行設計。

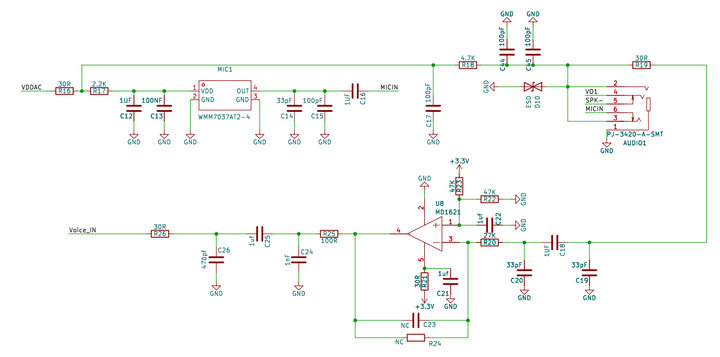

例如，麥克風部分需要將麥克風采集到的音頻模擬信號進行放大，然后輸入到EWM201-470A30S模組的音頻輸入引腳；

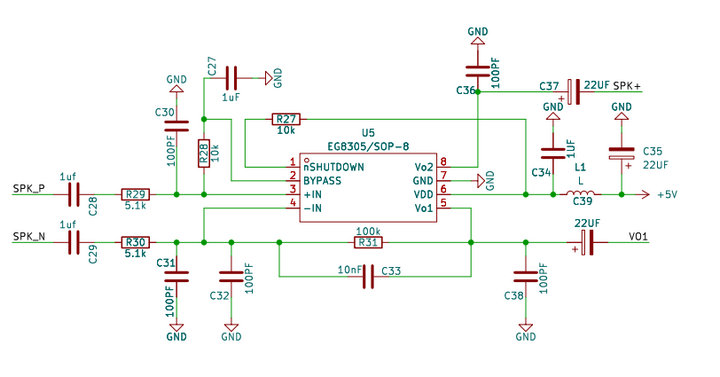

揚聲器部分，則使用音頻功放芯片，將EWM201-470A30S模組輸出的音頻信號進行放大，以驅動揚聲器發出足夠響亮的聲音，音量和音質效果一定程度上取決于我們選擇的揚聲器的品質；
確定各元件的參數和取值，如電容、電阻、電感的大小等，可參考相關芯片數據手冊和以往的設計經驗來確定。
根據設計好的電路原理圖，使用專業的PCB設計軟件，如KICAD、立創EDA等，繪制PCB版圖，并完成焊接。
1、確保電路安全后，接通電源，使用示波器等儀器觀察各關鍵節點的信號波形，如電源電壓、音頻輸入輸出信號等，檢查是否符合設計要求。
2、對麥克風和揚聲器進行功能測試，通過說話和聽聲音來檢查音頻信號的采集和播放是否正常。若發現聲音較小或有雜音等問題，可檢查音頻放大電路和相關元件的參數是否正確，是否存在虛焊等問題。
至此，我們便能開始試用我們自制的對講機了。
如果你想要使DIY的對講機達到最佳工作狀態，那就需要使用頻譜分析儀等設備對EWM201-470A30S模組的發射和接收頻率、發射功率和接收靈敏度等指標符合要求。若頻率偏差較大，可調整相關的電感、電容等元件的參數，使其達到最佳工作狀態。

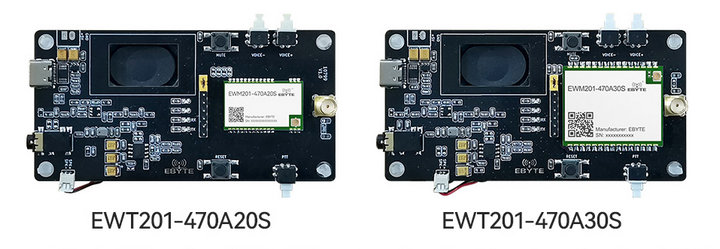

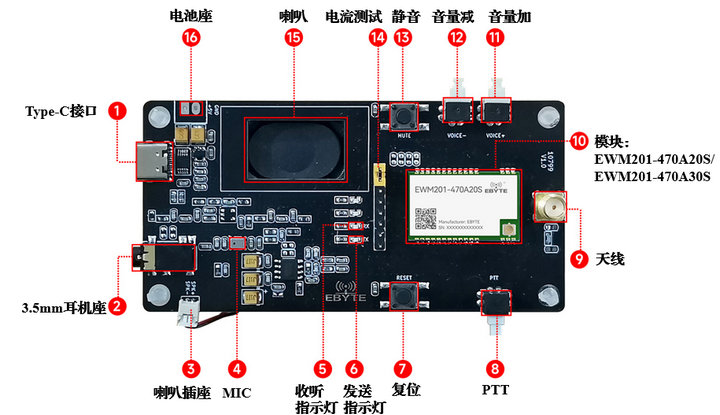

當然，我們提供的EWT201-470A20S/30S測試套件就是這樣的一個簡易數字對講機。分別對應焊接了發射功率為20dBm的模塊和30dBm的模塊，能夠幫助用戶完成超過3.5公里或超過5公里的語音對講測試。
使用我們的EWT201-470A20S/30S測試套件，只需連接天線，用充電寶供電，按下PTT按鍵，分別將收發雙方切換到各自的收發狀態，就可以進行通訊了。當然，您也可以自行給它加上一個外殼，那么他將更加美觀。

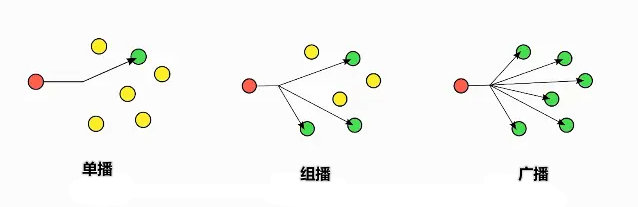

基于EWM201-470A30S無線語音對講模組DIY的對講機支持單播、組播、廣播傳輸三種模式。想要配置這些模式。首先可以通過配置頻點來做通訊物理隔離，頻點相同的對講機可以通訊但這還不足以達到分組的目的，還需要通過配置PANID來進行分組，PANID相同的情況下就可以通訊了，最后如果想要進行單播，那么就需要設置DESTID為非0值，來進行單播選擇。具體的配置可以通 EWM201-470A30S模組的用戶手冊來進行操作。
除了上述的三種傳輸模式之外，對講機還支持半雙工通訊和2個對講機同時講話的全雙工通訊。
半雙工模式：同一網絡中同一時刻只支持一臺對講機說話；

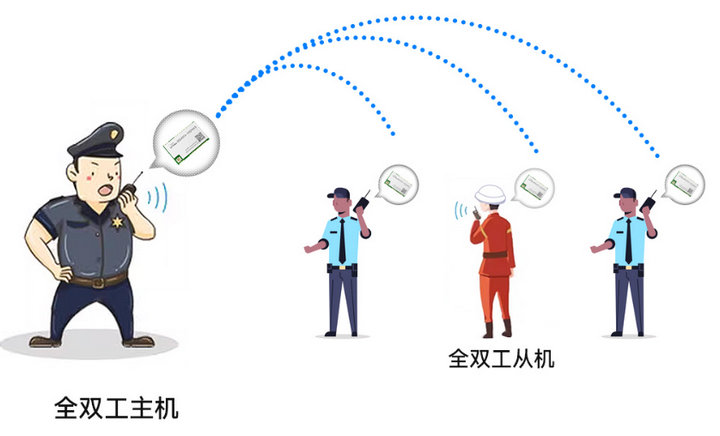

全雙工模式：同一網絡中有且必須有一臺終端處于主機模式，此時最多允許一臺語音主機模式終端和一臺語音從機模式終端同時處于語音發送狀態。
有了這些功能，我們就可以“玩“出很多花樣，不僅限與于傳統對講機，也可以完成需要選擇準確通話對象的樓宇對講系統，還可以做成無線語音廣播系統等等。
