串口，又稱為串行數據接口，是數據接口的一種。串行數據傳輸指的是數據按照數據位依次在單一通道上傳輸?shù)慕涌?，與并行數據接口相對應（并行數據接口指的是多個數據位同時進行傳輸）。
串口主要包含以下類別：
1、I2C接口；
2、SPI接口；
3、RS232接口；
4、RS422接口；
5、RS485接口；
6、USB接口；

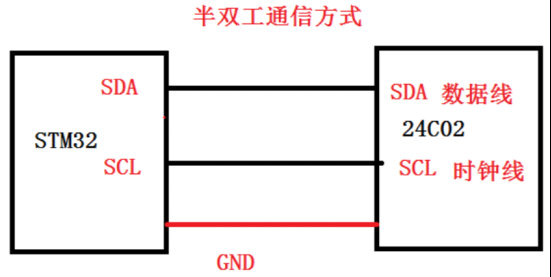

I2C接口，是一種主要應用于集成電路芯片間的通信的接口。I2C總線最早由Philips公司開發，是一種簡單的雙向二線制同步串行總線。
使用時，只需要連接2根線即可進行數據傳輸。I2C主要接口包括：
(1)、SCL（串行時鐘線）；
(2)、SDA（串行數據線接口）；
I2C根據不同的模式，具有不同傳輸速率，可以分為以下幾種：
1、標準模式下最高速率為100Kbps（100千比特每秒）。
2、快速模式下最高速率為400Kbps（400千比特每秒）。
3、快速模式增強下最高速率為1Mbps（1兆比特每秒）。
4、高速模式下最高速率為3.4Mbps（3.4兆比特每秒）。
5、超快速模式下最高速率為5Mbps（5兆比特每秒），注意這種模式為單向傳輸，不兼容其他模式

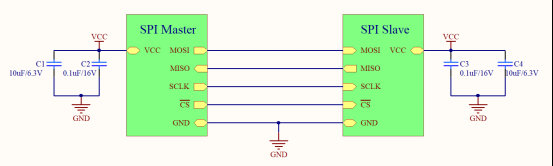

SPI接口，是一種主要應用于EEPROM、FLASH、實時時鐘、AD轉換器等低速器件之間進行同步串行數據傳輸?shù)慕涌冢?a href="http://twohalves.cn/news/2198.html" target="_blank" title="串行外設接口SPI通信協議詳解" style="color:#FF0000;text-decoration:underline;">SPI總線接口最早由Motorola在其MC68HCXX系列處理器上定義的串行外圍接口。
SPI接口，只需要4根線即可進行數據傳輸，主要接口包括：
(1)、MOSI（主器件數據輸出，從器件數據輸入）；
(2)、MISO（主器件數據輸入，從器件數據輸出）；
(3)、SCLK（時鐘信號，由主器件產生）；
(4)、NSS（從器件使能信號，由主器件控制）；
SPI接口具有兩種通信方式：
1、低速SPI通信：在低功耗、長距離通信的場景下，SPI通信速率一般較低，約為幾百kHz（千赫茲）。
2、高速SPI通信：在快速數據傳輸?shù)膱鼍跋拢琒PI通信速率可以達到幾十MHz（兆赫茲）甚至更高。

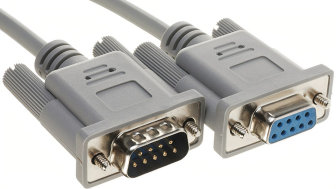

RS232接口是一種應用于工業控制以及計算機外設之間通信的接口。在1970年由美國電子工業協會（EIA）聯合制定的用于串行通訊的標準。RS-232接口一般分為DB9（9根線）以及DB25（25根線）兩種封裝。
RS232的主要接口包括：
(1)RSD（接收線信號檢出）
(2)RXD（接收數據）
(3)TXD（發送數據）
(4)DTR（數據終端準備好）
(5)GND（地線）
(6)DSR（數據裝置準備好）
(7)RTS（請求發送）
RS232接口固定的傳輸速率有50、75、110、150、300、600、1200、2400、4800、9600、19200bps等，但是后來速率得到了部分提升，目前傳輸速率最高可以到達230400b/s。

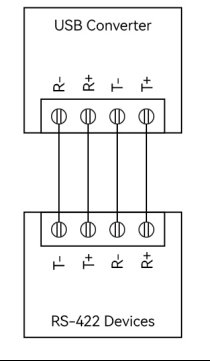

RS422接口由RS232接口發展而來，在RS232接口的基礎上定義了一種平衡通信方式，將傳輸速率提高到10Mbps，傳輸距離延長到4000英尺（速率低于100Kbps時）。RS422是一種單機發送、多機接收的單向、平衡傳輸總線。
RS422接口主要應用于工業控制系統中，采用差分信號的傳輸方式，具有兩個數據傳輸通道，因此需要4根/5根傳輸線纜。
(1)T+（用于發送數據）
(2)T-（用于發送數據）
(3)R+（用于接收數據）
(4)R-（用于接收數據）
(5)GND（地線）

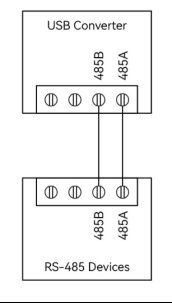

RS485接口在RS422接口基礎上增加了多點、雙向通信能力。RS485接口與RS422接口一樣采用差分線的方式進行傳輸，因此繼承了RS422接口的傳輸距離與傳輸速率，但是因為其只需要兩根線進行數據傳輸，所以發送數據和接收數據不能同時進行，因此是一種半雙工的傳輸方式。RS485接口主要由A線與B線進行數據傳輸，在遠距離或者電磁干擾復雜的環境下可以使用雙絞屏蔽線。

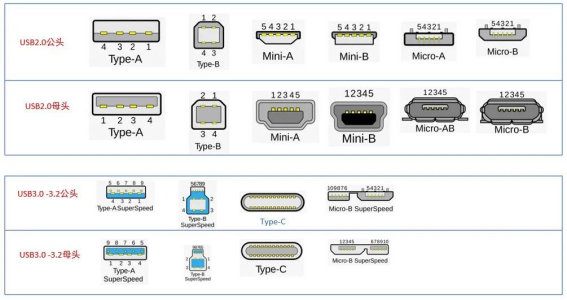

USB接口是一種高速串行接口，主要應用于移動存儲設備、打印機、掃描儀與計算機之間通信。
1.USB 1.0具有兩種模式：
1.1、Low Speed：最高速率為1.5Mbit/s或0.1875MBytes/s。
1.2、Full Speed：最高速率為12Mbit/s或1.5MBytes/s。
2.USB 1.1（即USB 1.0 Full Speed）：理論最高速率為12Mbit/s或1.5MBytes/s。
3.USB 2.0（Hi-Speed）：理論最高速率為480Mbit/s或60MBytes/s。
4.USB 3.0（SuperSpeed）：理論最高速率為5Gbit/s或600MBytes/s。
5、USB 3.1分為兩個版本：
5.1、Gen 1（即USB 3.0）：理論最高速率為5Gbit/s或600MBytes/s。
5.2、Gen 2：理論最高速率為10Gbit/s或1250MBytes/s。
6、USB 3.2分為3個版本：
6.1、Gen 1（即USB 3.1 Gen 1）：理論最高速率為5Gbit/s或600MBytes/s。
6.2、Gen 2（即USB 3.1 Gen 2）：理論最高速率為10Gbit/s或1250MBytes/s。
6.3、Gen 2×2（僅限Type-C接口）：理論最高速率為20Gbit/s或2500MBytes/s。
7.USB 4（僅限Type-C接口）：理論最高速率為40Gbit/s或5000MBytes/s。

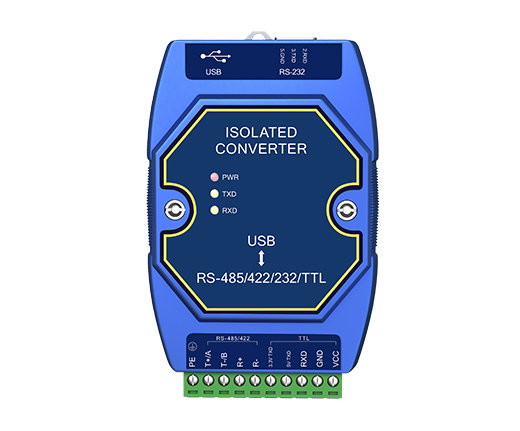

今天給大家介紹一款工業級串口轉換器E810-U15H，該串口轉換器是USB轉串口模塊，支持USB、RS485、RS232、RS422、TTL等多種接口通信轉換，采用FTDI進口芯片，傳輸速率可達12Mbps，采用工業級設計標準，端口具有ESD靜電防護，PTC自恢復保險絲，電源+信號采用雙重隔離，使設備可以在復雜環境下穩定運行。
