前文我們介紹了zigbee智能燈控系統方案簡述，本文我們接著介紹ZigBee智能燈控系統中如何實現燈泡控制方案。
在ZCL協議規范中，對于燈泡的功能有豐富成熟的ZCL協議插件可用。其中和燈泡相關的簇（cluster）主要有“ON_OFF”(cluster ID=0x0006)開關簇、”LEVEL” (cluster ID=0x0008)亮度簇、”LIGHTING_COLOR” (cluster ID=0x0300)燈控顏色簇。各個不同的簇下都有各自的控制指令（Specific Command）、以及表示當前狀態的屬性（Attribute）。
下面以開關簇作為示例講解ZCL協議的閉環控制，根據ZCL協議規范開關簇的控制指令和屬性如下表格所示：

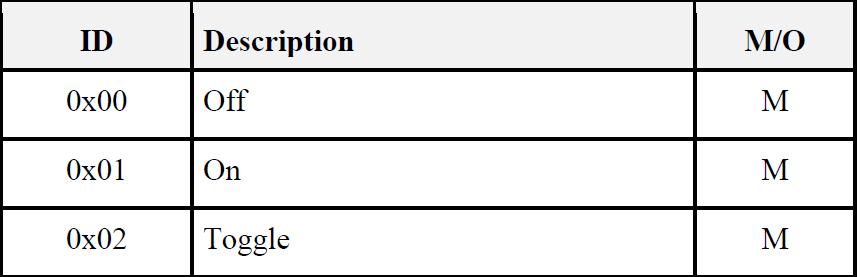

開關簇的控制命令

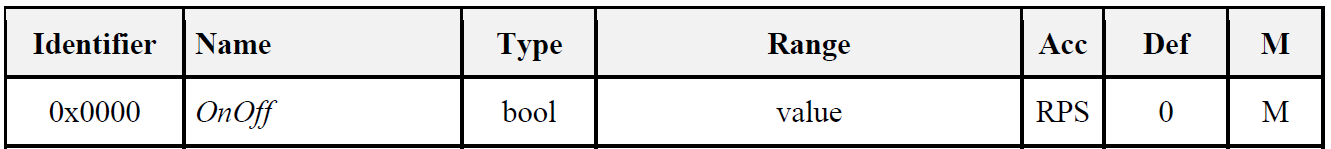

開關簇的屬性
當燈泡接收到關燈、開燈、切換三種不同的控制命令時，燈泡需要執行對應的亮或滅的操作，同時開關狀態（OnOff）這個屬性設置成燈泡亮滅對應的值0或1。
ZCL屬性可以被控制端設備讀?。≧ead），也可以主動上報到控制端（Report）。如果需要主動上報燈泡開關狀態，需要燈泡綁定控制端的MAC地址。通常燈泡在入網的時候協調器會自動設備燈泡綁定自己的MAC地址，這樣無論是遙控器操作燈泡的開關或網關操作燈泡的開關，燈泡的開關狀態都可以自動上傳給網關。通過ZCL屬性的機制，就實現了燈控系統的閉環控制。
如果燈泡是可調光燈泡，則需要支持亮度簇，該簇定義的控制指令和屬性如表格所示

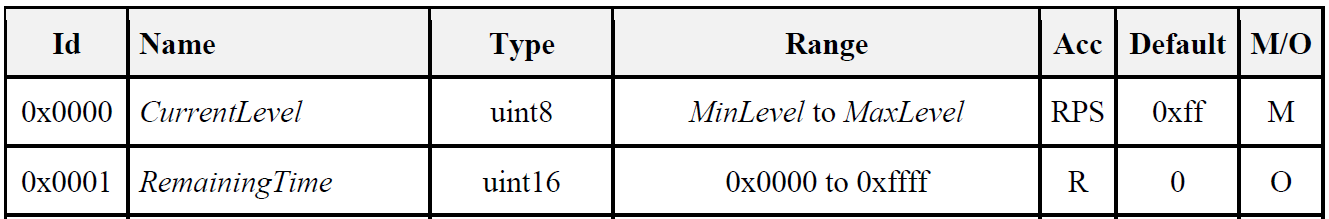

亮度簇的屬性

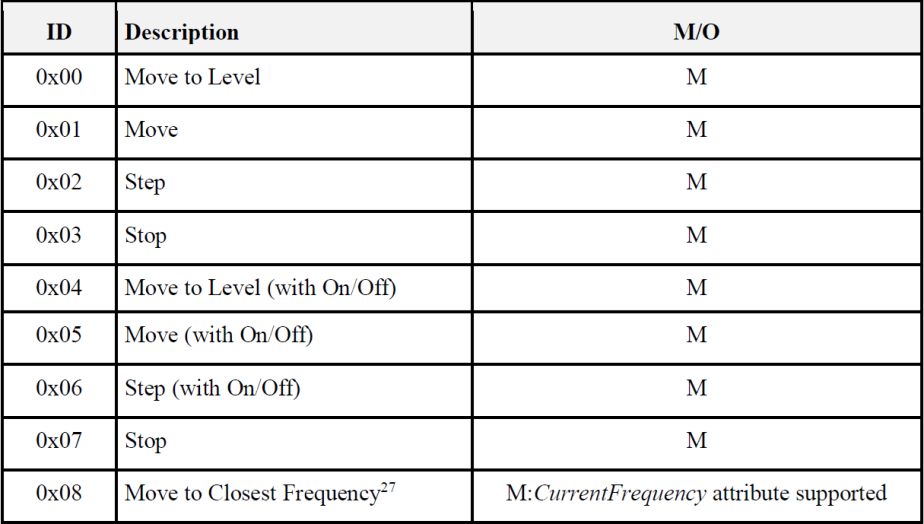

亮度簇的控制命令
Move to Level命令：燈泡收到該命令后，在Transition時間（漸變時間）內把燈泡亮度輸出到Level的對應值，并且同步屬性CurrentLevel的值和收到命令的Level值相等。

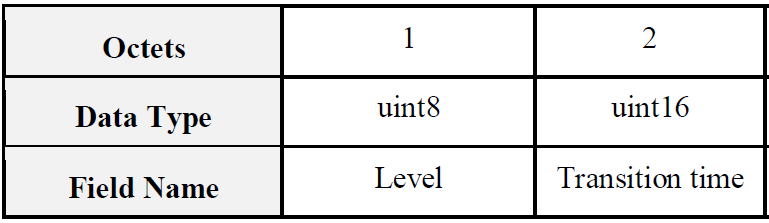

Move to Level命令的參數
Move命令：燈泡收到該命令后根據Move mode升高（0）或降低（1）輸出亮度，以Rate為亮度幅值每秒持續改變輸出亮度直到最亮或最暗（熄滅）。燈泡每改變一次輸出亮度就要同步到屬性CurrentLevel上。

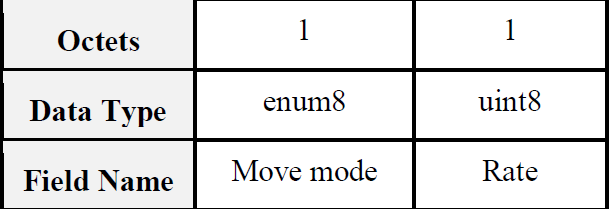

Move命令的參數
Step命令：燈泡收到該命令后根據Step mode升高（0）或降低（1）輸出亮度，Step size為調節亮度的步進值，Transition time為亮度的漸變時間。

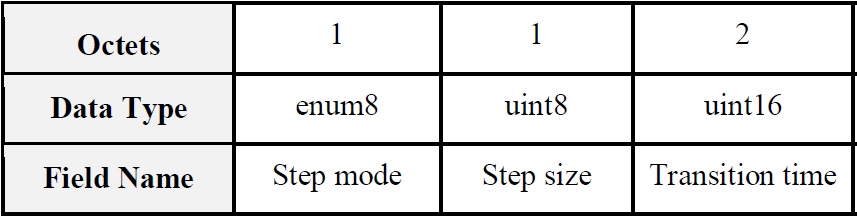

Step命令的參數
Stop命令：停止亮度變化，該命令無命令參數
ZCL協議中定義的亮度簇的控制命令和屬性，側面反應了可調光燈的幾個關鍵點：
亮度漸變控制：亮度簇的控制指令均涉及到亮度漸變的控制，亮度漸變也是智能燈控系統中對可調光燈的必備功能，也是ZigBee智能燈泡的關鍵指標。漸變效果做得不好的燈在漸變過程中會出現燈光抖動，或者出現爆閃現象，影響照明體驗效果。通常的漸變方式為線性漸變，即亮度變化的幅度除以漸變時間得到單位時間周期的亮度改變值。單位時間越小越好，通常單位時間大于20ms時燈光漸變頻率小于50Hz人眼能感受到燈光抖動，但是漸變頻率達到100Hz時幾乎感覺不到燈光抖動。
亮度等級劃分：無論從控制命令的Level值還是屬性CurrentLevel來看，ZigBee智能燈泡的亮度值的范圍在0~255之間。但實際上智能燈泡控制亮度的PWM波的精細度必須小于1/255否則就會有抖動。因此在實現ZigBee調光燈時，單位時間內改變的并不是CurrentLevel的值而是PWM波的輸出值，然后才讓CurrentLevel值和PWM波輸出值同步。假設PWM波的等級是1000級，PWM波變化2%的時候CurrentLevel值幾乎不變。
CurrentLevel值主動上報：在ZCL協議中任何屬性都可以設置為主動上報到綁定目標，其中在亮度簇中CurrentLevel值必須上報。通常默認CurrentLevel值有變化就要主動上報給網關。
燈控顏色簇定義的控制命令和屬性如下表所示

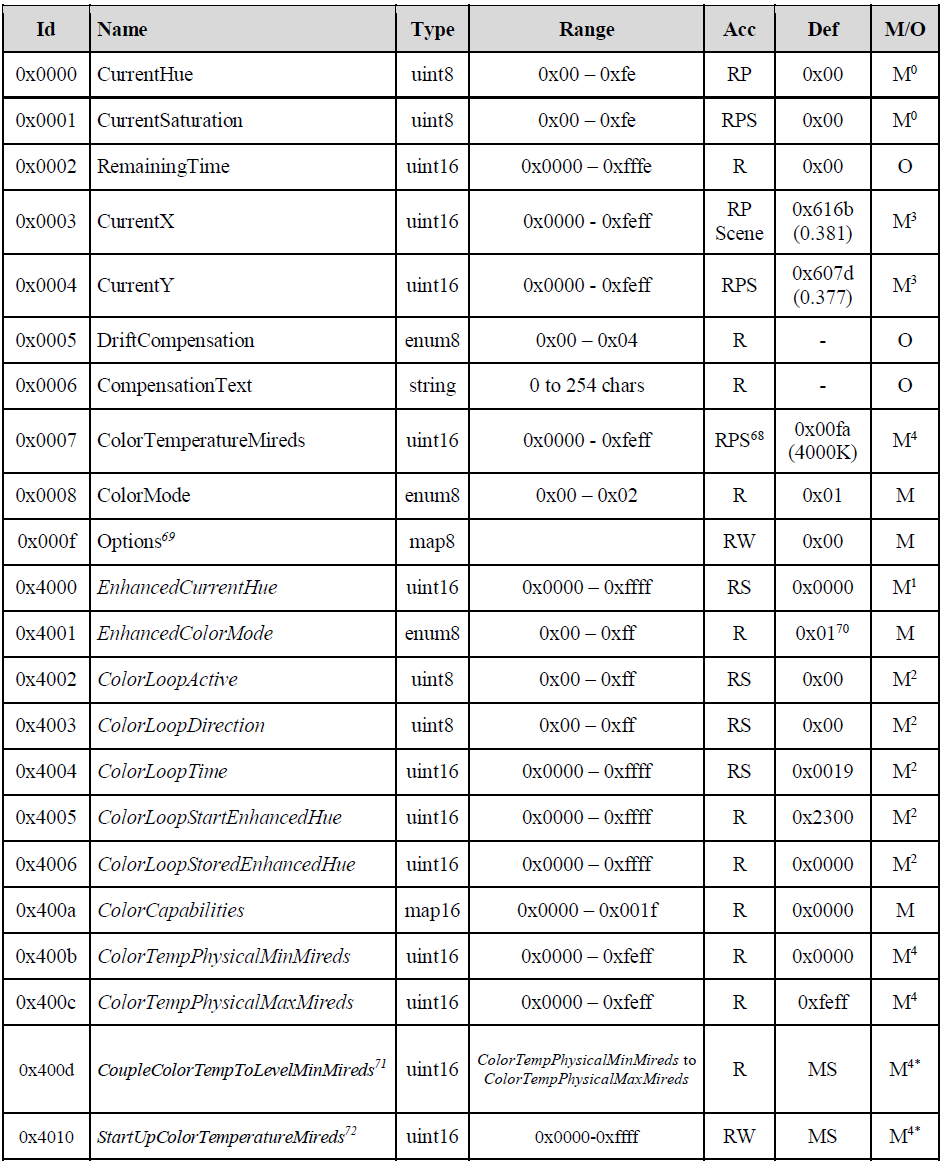

燈控顏色簇的屬性

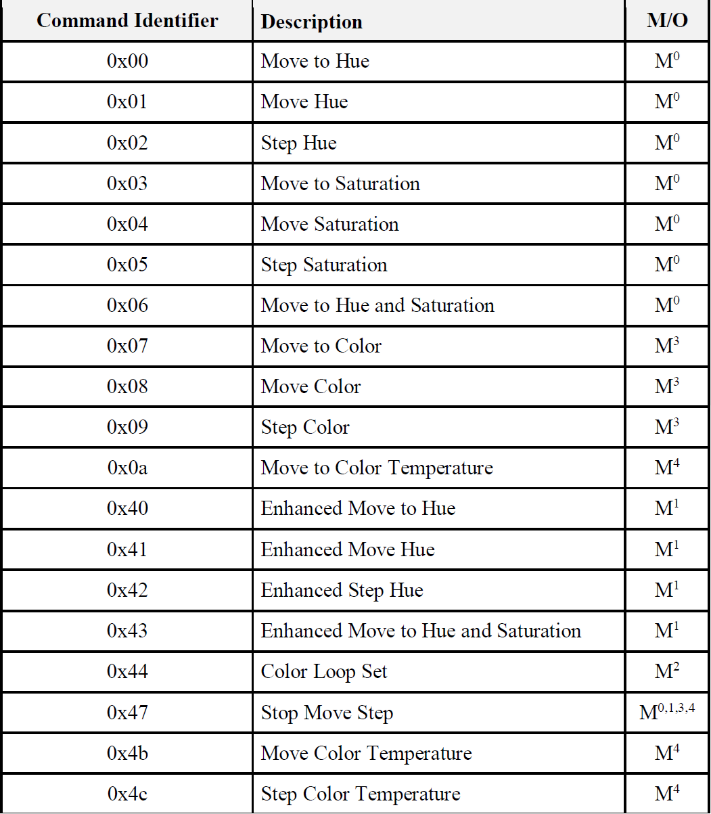

燈控顏色簇的控制命令
從燈控顏色簇的控制命令和屬性可以看到，彩色燈泡的控制和狀態反饋并不是直接控制RGB三路顏色的輸出，而是采用XY軸色系坐標或HUE色相環的方式調節RGB三路顏色的比例，同時還要配合亮度簇中的CurrentLevel值來調節RGB三路顏色的整體輸出。
另外從顏色簇的控制命令和屬性看，還有一種特殊的顏色控制方式就是色溫控制，相較于RGB燈，色溫控制只需要控制冷暖兩路光的PWM比例即可實現控制。ZCL協議燈控顏色簇的色溫單位為麥爾德單位而非開爾文單位。
屬性ColorMode和ColorCapabilities用于定義燈泡支持哪種調色方式，如XY軸色系調色，HUE色相環調色，色溫調色?？刂贫丝梢詮倪@兩個屬性來選擇燈泡的調色指令。其中XY軸色系調試需要ZigBee SOC具備簡單的浮點運算能力，而顏色輸出的準確度也需要借助專業的儀器和色卡進行校對，同時影響燈泡顏色準確性的還有LED的個體差異。
1、亮滅燈泡方案：
推薦E18系列ZigBee模塊，亮滅燈僅需要支持開關簇，僅需要支持GPIO高低電平輸出，ZigBee無線模塊越便宜越好。
2、可調光燈泡方案：
推薦E18系列zigbee自組網模塊，可調光燈在亮滅燈基礎上增加了亮度簇和PWM輸出，以CC2530芯片的硬件資源完全可以應付。
3、彩色燈泡 方案：
推薦E180-ZG120B系列ZigBee模塊或E180-Z5812系列ZigBee3.0模組，E180-ZG120B無線模塊支持多路PWM，支持浮點運算，而且Silicon Labs的SDK中有對燈控顏色簇的完美支持，甚至有現成的顏色控制算法。而E180-Z5812有4路PWM輸出，可以實現RGBW輸出功能，即可以留一路PWM波作為白光補償。但是E180-Z5812采用泰凌微8258芯片沒有浮點單元和math函數庫，色彩調節算法沒有現成的資源可用。
