前文我們介紹了zigbee智能燈控系統方案簡述以及ZigBee智能燈泡控制方案。本文我們將詳ZigBee智能燈控系統中ZigBee開關設備功能方案。
ZigBee開關也是一種用于智能燈控的關鍵設備，ZigBee開關設計簡單，通常只需要通過GPIO輸出高低電平控制繼電器或晶體管的通斷即可。通常ZigBee開關只集成開關簇的功能進去，只需要支持3種開關控制指令和開關狀態屬性即可。
通常一個ZigBee開關會同時支持多路按鈕多路繼電器，這時就要讓ZigBee模塊SOC無線模塊啟用更多的端口（Endpoint），并且每一路端口都要支持開關簇。
另外ZigBee開關有本地按鈕控制和遠程指令控制兩種方式，這兩種控制方式需要保持同步一致性。本地按鈕控制時需要根據開關當前的通斷狀態執行下一步操作，并且操作結果要同步到開關狀態屬性中。
ZigBee開關的供電方式常見有單火供電和零火供電，零火供電的ZigBee開關通常會定義成ZigBee路由器，而單火供電的開關需要低功耗而不得不定義成ZigBee終端節點。單火供電的ZigBee開關定義成終端節點后也要注意減少耗電量，比如在第一次入網時需要掃描協調器的信標，此時降低掃描信道個數或者降低掃描信道時間都可以有效降低電流消耗。而單火開關在入網后需要周期喚醒才能接收控制命令。喚醒周期通常在1秒，但是如果單火供電電路的電流不足的話會導致單火開關無法正常工作，這個時候提高喚醒周期可以降低電流消耗，但是缺點就是單火開關的控制延遲增加了。總之單火開關的電流消耗和實時性是一對不可兼得的矛盾體。
單火3路（以下）開關，推薦以下zigbee模塊：

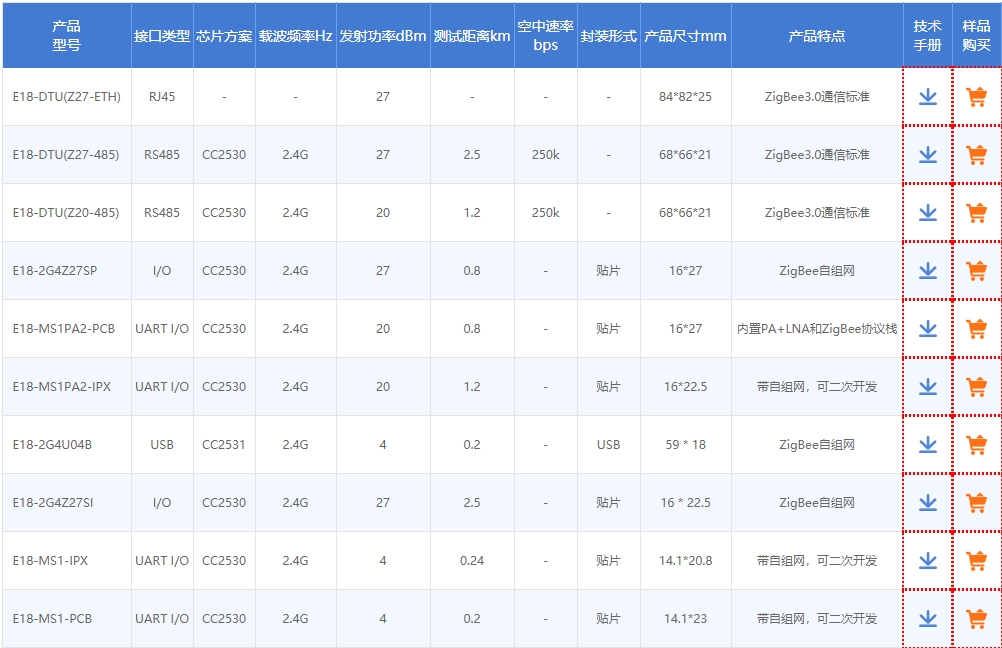

推薦E18系列ZigBee模組，采用CC2530芯片硬件資源完全夠用，價格便宜。
零（單）火4路（以上）開關，推薦以下zigbee模塊：
推薦E180-Z5812系列模組，泰凌芯片的RAM大，可以支持更多的Endpoint，而且每個Endpoint只需要支持開關簇即可，GPIO資源豐富。而且考慮可使用SPI串轉并芯片的情況下一個模組可支持10路以上開關。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多zigbee模塊產品和zigbee技術資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
