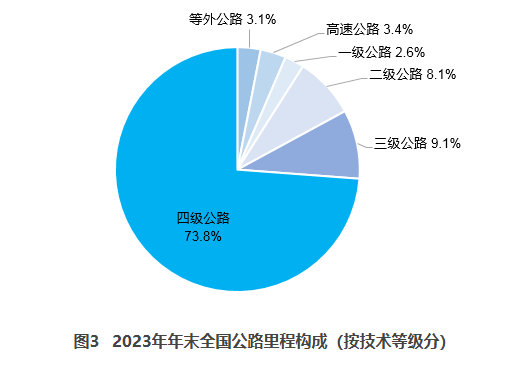

截止2023年底，我國公里總里程543.68公里，隨著我國城市建設的飛速發展，城市路燈建設也進入城市發展的規劃中，作為城市形象的重要代表，對提高夜晚環境質量具有不可替代的作用。
路燈照明的快速發展，給城市能源供給、日常管理帶來了不少的壓力，由于缺少遠程控制手段，因此傳統路燈控制通常采用定時開關的方式，存在著電能浪費、路燈亮燈率不高、故障處理不及時等現狀。基于當前物聯網的飛速發展的現狀，億佰特推出一種路燈自動控制的方案，實現故障上報、自動開關，遠程控制的功能。
傳統路燈控制方式比較落后，基本依賴于人工管理或者時間繼電器定時控制，當季節變化時，需要人工將時間繼電器的參數進行調整，每次遇到處理不及時的時候，總會造成造成該“亮”時“不亮”，該“滅”時“不滅"的問題發生。
在原有每個路燈上的基礎上，加上一個控制器，控制器內部包含了一個微型PLC、一個光照傳感器、一個4G模組、一個電表等組成，內部通過RS485總線進行連接，確保整個控制系統的穩定運行。
光照傳感器起到整個系統“眼睛”的作用，將路燈周圍的光照信息進行實時的采集，并且將數據準確的通過485傳輸線纜傳遞給PLC，為整個系統提供數據來源。
電表接入國家電網，為整個系統提供充足的能源，同時通過電表的電能實時采集，可以通過功耗看出路燈是否正常工作。
4G模組是整個系統連接外界信息的橋梁，可以通過4G模塊遠程上報信息給服務器，也可以通過其獲取時間以及服務器下發的命令等等。
微型PLC用于處理整個系統中的數據，為整個系統的核心組成部分，可以通過采集光照傳感器的數據，判斷當前是否需要開啟路燈進行補光，同時通過補光后采集到的光照度，與未補光的光照度進行對比，進而可以判斷出是否是路燈已經損壞，同時可以通過電表采集到的能耗數據進行輔助判斷，如果條件滿足則確認路燈已經損壞，同時調用4G模組的定位，通過4G模組向服務器上報信息給維保人員。
服務器用于監控各個路燈的控制信息，在無特殊情況下可以事實監測路燈的開關狀態、能耗信息等等，重要節假日可以遠程控制路燈的同時開啟、關閉，同時還能將4G模組上報的維保信息進行任務分發，通知現場管理人員進行維護，可以通過實時采集到的經緯度信息繪制成管理大屏，同時還能將歷史的亮燈時長、告警信息、耗能信息等進行數據統計。
路燈監控系統對提升城市的路燈信息化和管理水平、提高城市路燈的亮燈率、節能、減少路燈電能浪費、降低維護成本等方面有著重大的意義。
1、E840-TTL(EC05-DNC)：http://twohalves.cn/product/2129.html
工作電壓：DC 4.5~18V
數據接口：TTL 電平
產品尺寸：25*25mm 產品重量：4.3±0.2g
產品簡介：E840-TTL(EC05-DNC)是成都億佰特電子科技有限公司采用4G CAT1技術開發的一款小體積4G插針模塊，具有體積小、速率高、延遲低、使用簡單的特點，簡單配置即可實現串口設備聯網功能（串口設備與網絡服務器的雙向透明傳輸）。4G模塊采用2.0mm排針，調試方便，簡單配置即可實現串口聯網過程，非常方便集成到物聯網項目中。4G模組支持兩條鏈接，支持MQTT協議，支持接入阿里云平臺、OneNet平臺、百度云平臺、華為云平臺，輕松實現物聯網應用。
2、E840-TTL(EC05-DGC)：http://twohalves.cn/product/2157.html
工作電壓：DC 4.5~18V
數據接口：TTL 電平
產品尺寸：25*25mm
產品重量：4.3±0.2g
產品簡介：E840-TTL(EC05-DGC)是億佰特采用4G CAT1技術開發的一款具有GNSS定位功能的小體積4G插針模塊，該4G模塊具有體積小、速率高、延遲低、使用簡單的特點，簡單配置即可實現串口設備聯網功能（串口設備與網絡服務器的雙向透明傳輸）。4G插針模塊采用2.0mm排針，調試方便，簡單配置即可實現串口聯網過程，非常方便集成到物聯網項目中。支持兩條鏈接，支持MQTT協議，支持接入阿里云平臺、OneNet平臺、百度云平臺、華為云平臺，輕松實現物聯網應用。
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多l(xiāng)ora、zigbee、藍牙等無線數傳模塊產品和物聯網技術資料，感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號（微信號：cdebyte）進行了解，也可以直接撥打400電話咨詢技術專員！
