當前位置: 首頁 >產品中心 >4G/NB-IoT/GNSS>4G 模組>EC04-SNC&EC04-SGC

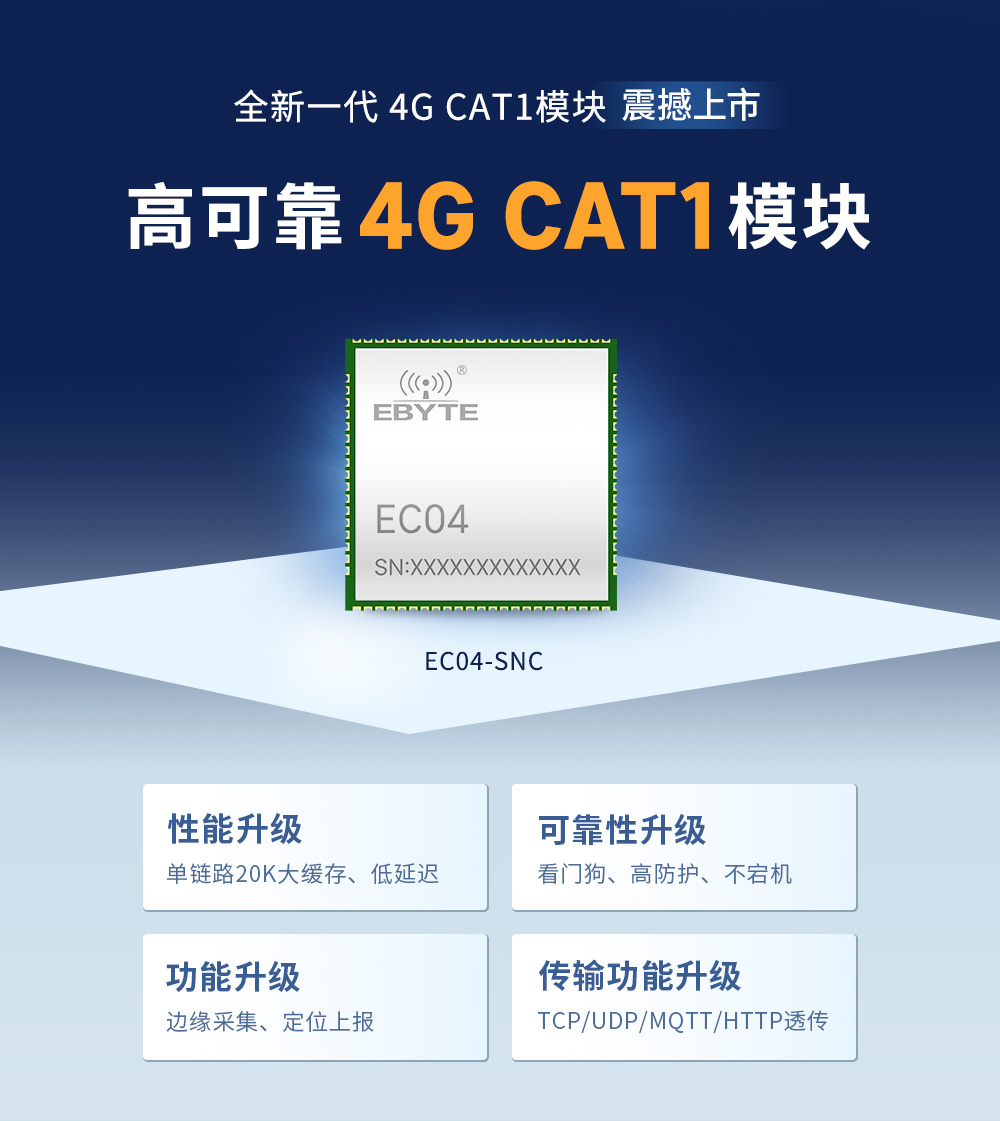

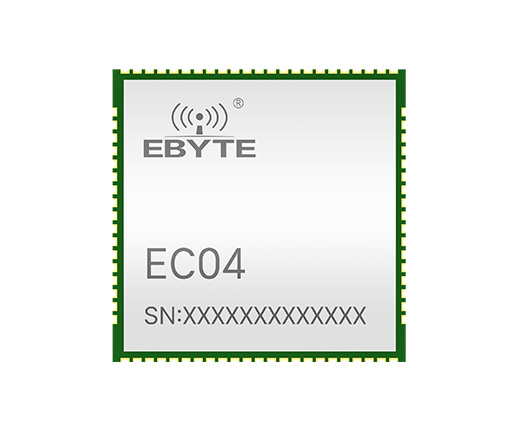

EC04-SNC&EC04-SGC 4G Cat1定位貼片模塊

定位:基站定位/GPS 定位

工作電壓:DC3.4~4.2V

產品尺寸:24*24*2.5mm

產品重量:3.08g

產品規格:4G 貼片模塊

產品簡介:EC04-SGC&EC04-SNC 億佰特電子科技有限公司推出的新一代高性能具有 GPS 定位功能的 4G 貼片模塊,該產品具備網絡覆蓋廣、傳輸延遲低、支持三大運營商 Cat 1網絡接入;同時該產品支持多種配置方式;使用前請仔細閱讀用戶手冊。

溫馨提示:該產品已下架,批量可發起生產。

SNC_01
SNC_03
SNC_04
SNC_05
SNC_06
SNC_07
SNC_09
SNC_11
SNC_12
SNC_13
SNC_14
SNC_15

主要參數說明
頻段

LTE-FDD:B1 / B3 / B5 / B8

LTE-TDD:B34 / B38 / B39 / B40 / B41

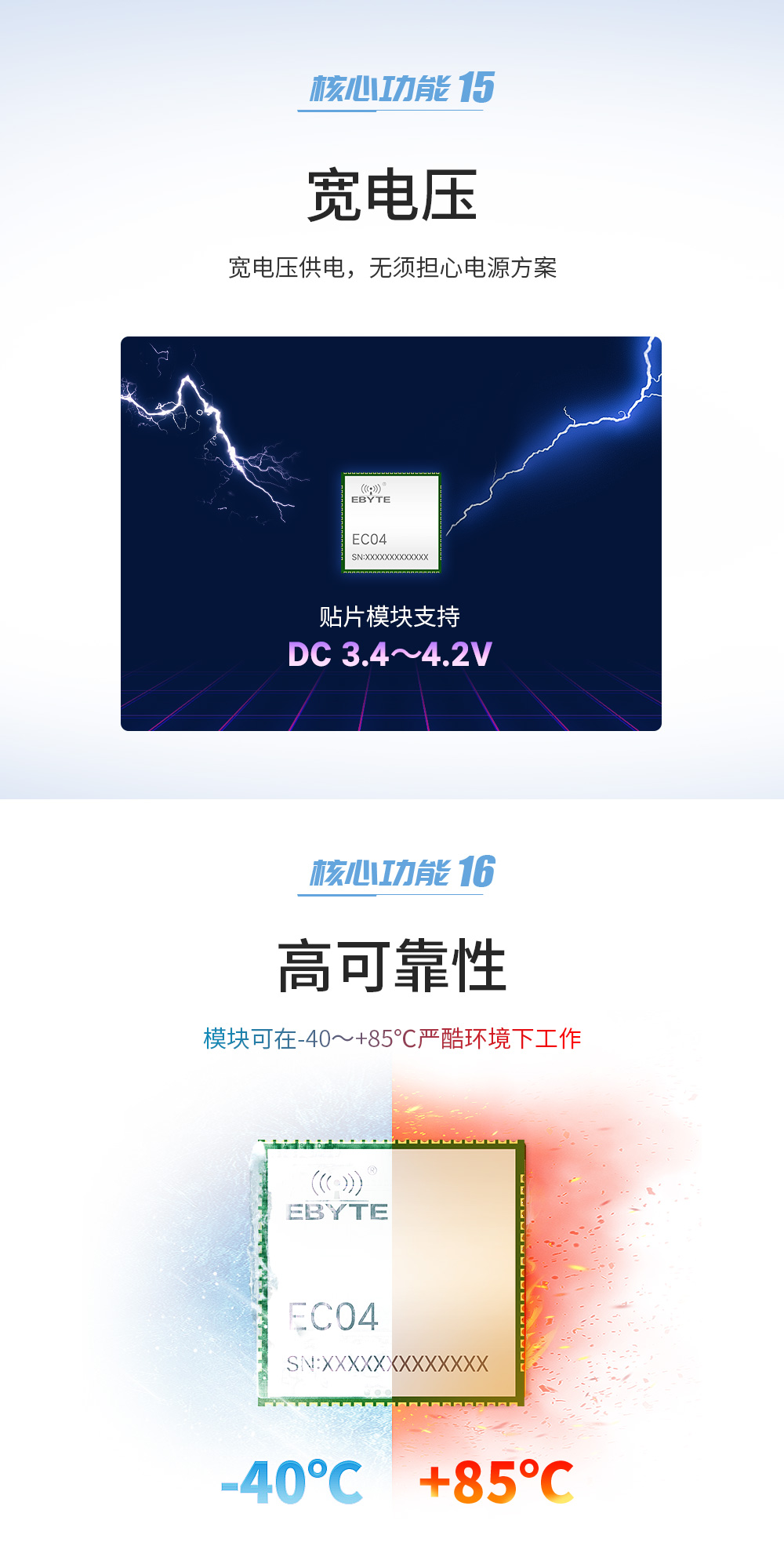

工作電壓

DC 3.4 ~ 4.2V,推薦值 3.8V

休眠功耗

休眠模式下的耗流:<2.5mA

發射功耗

GSM/GPRS 功率等級

GSM850/EGSM900:4(30dBm±2dB)

DCS1800/PCS1900:1(30dBm±2dB)

EDGE 功耗等級

EGSM900:E2(30dBm±3dB)

DCS1800:E1(26dBm+3dBm/-4dB)

LTE 功率等級 3(23dBm±2.7dB)

數據傳輸

GPRS 多時隙等級 12

EDGE 多時隙等級 12

FDD-LTE 類別 1:10Mbps(下行),5Mbps(上行)

TDD-LTE 類別 1:8.96Mbps(下行),3.1Mbps(上行)

天線接口
GSM/LTE 天線接口
尺寸
24mm * 24mm * 2.5mm(長*寬*高)
重量

3.08g(典型值)

工作溫度

-40 ~ +85℃、5%~95%RH(無凝露)

儲存溫度
-45 ~ +90℃、5%~95%RH(無凝露)
端口數

1

接口
TTL 電平(3.3v 兼容 5v)
波特率

1200 / 2400 / 4800 / 57600 / 9600 / 115200 /

230400 / 460800

數據位
8bit
校驗位
None / Odd / Even
停止位
1 / 2 bit
鏈路數量
4 路

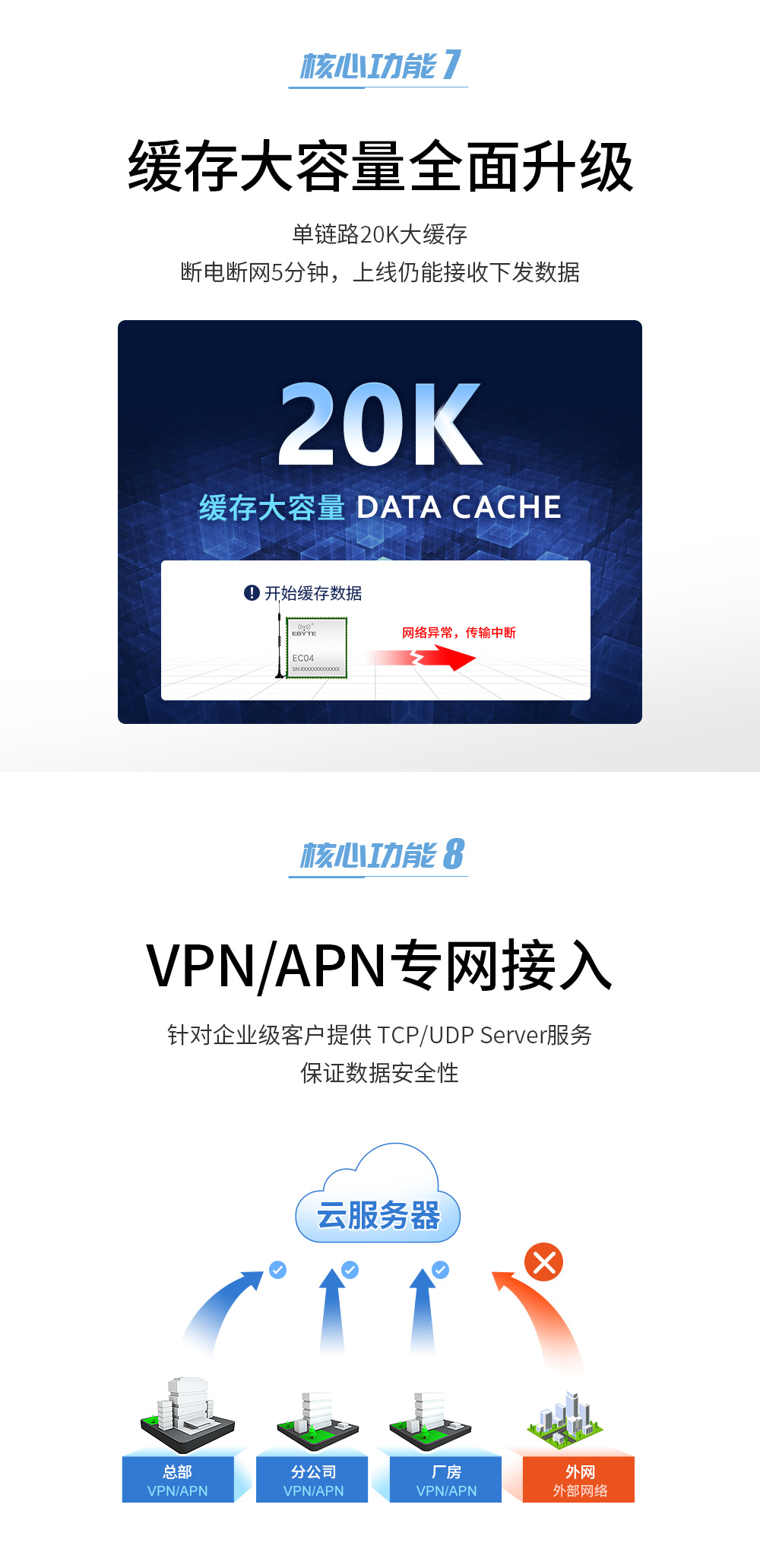

鏈路緩存

20K

協議

TCP / UDP / MQTT / HTTP

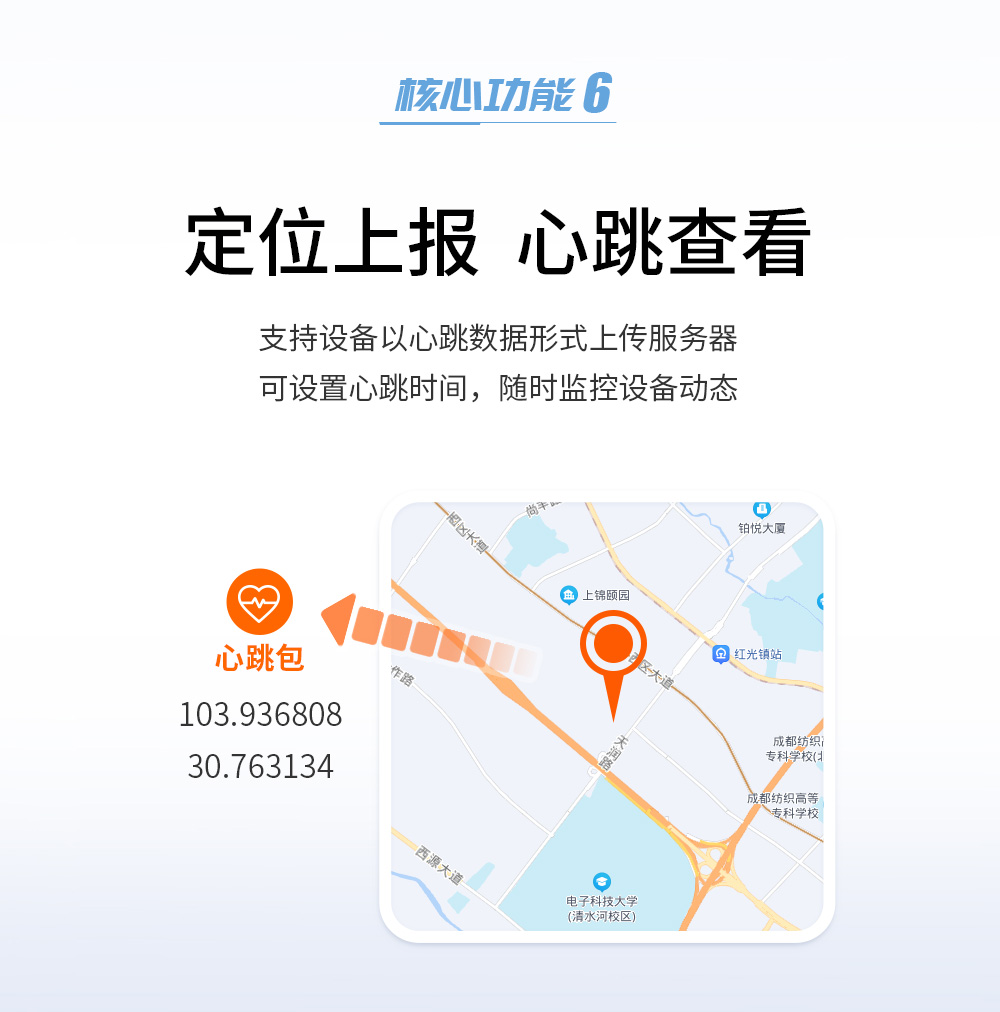

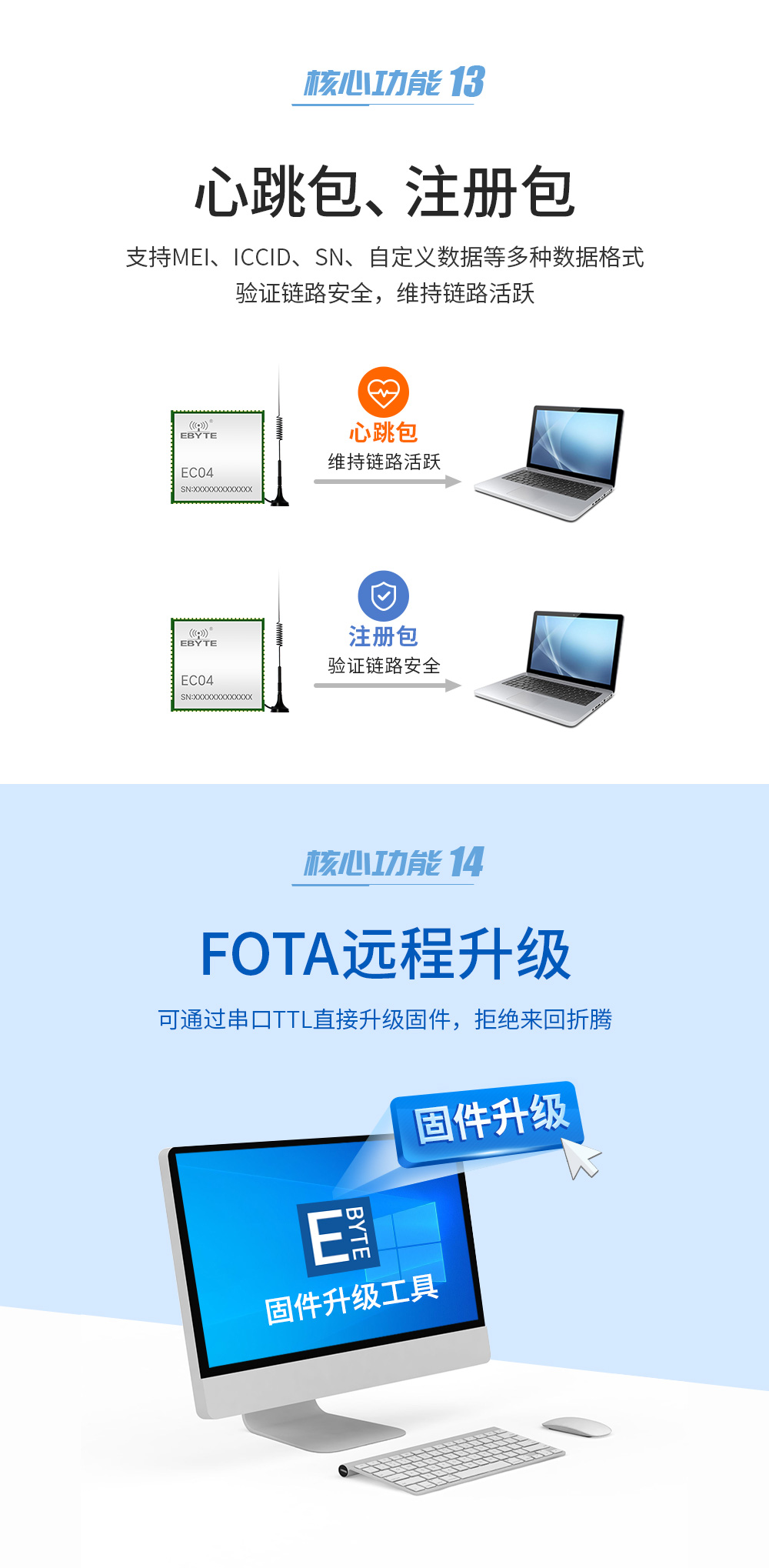

心跳包

IMEI / ICCID / SN / GPS(部分采用基站定位) /

自定義

注冊包

IMEI / ICCID / SN / 自定義,入網發送 /每包數據

前帶注冊包

串口
配置工具、AT 指令配置
網絡
AT / JSON 配置參數
串口/網絡
通過發送 AT 指令進行固件升級

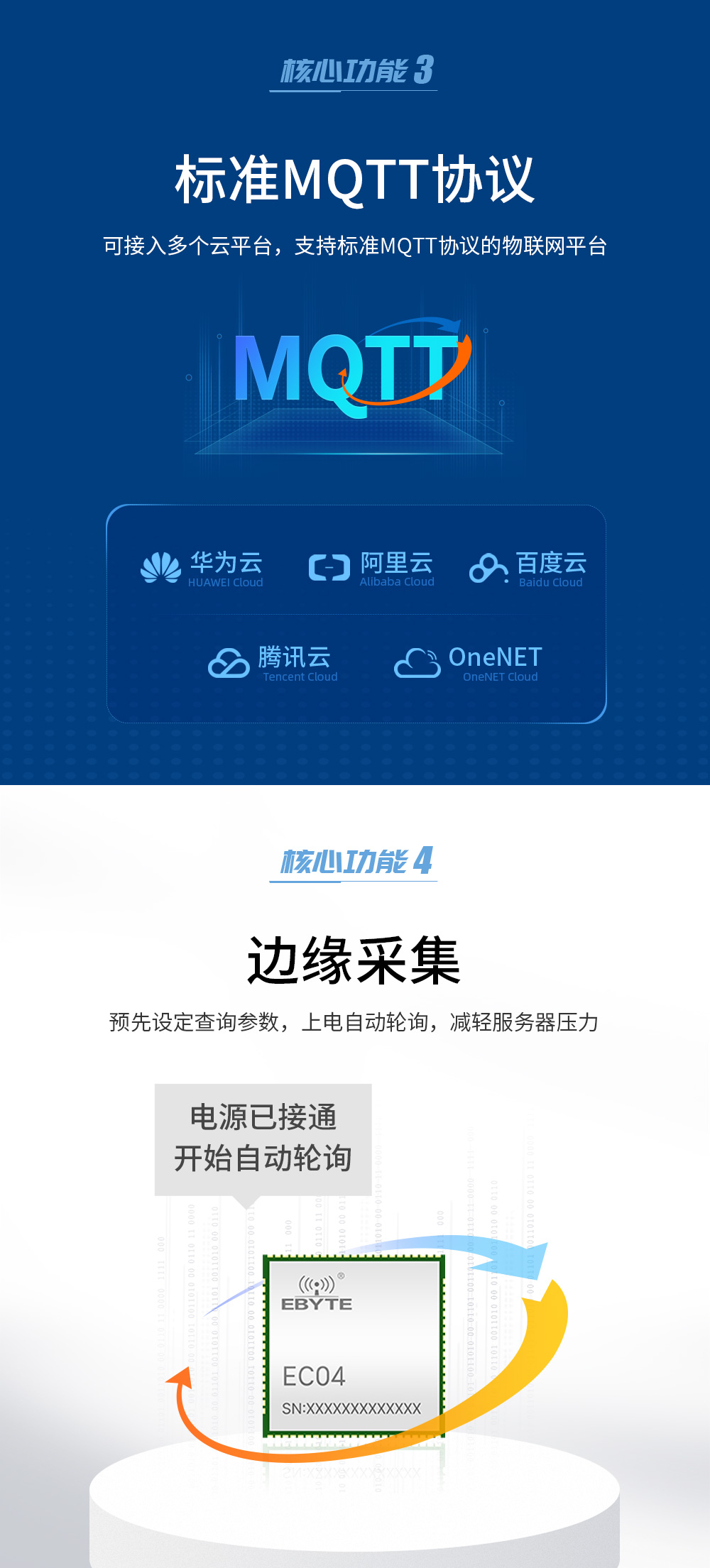

邊緣采集

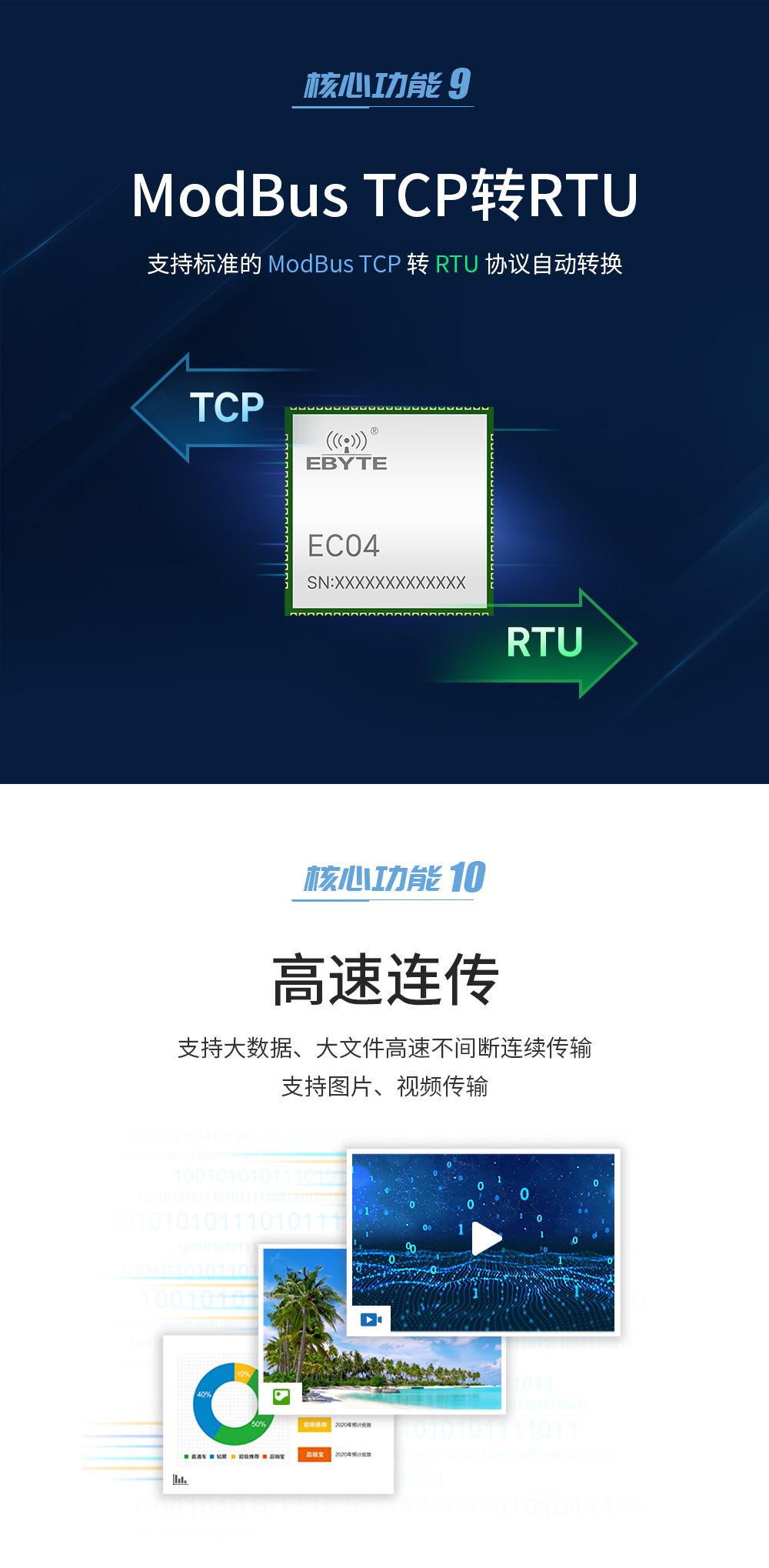

10 路,可以自動添加 Modbus CRC 校驗

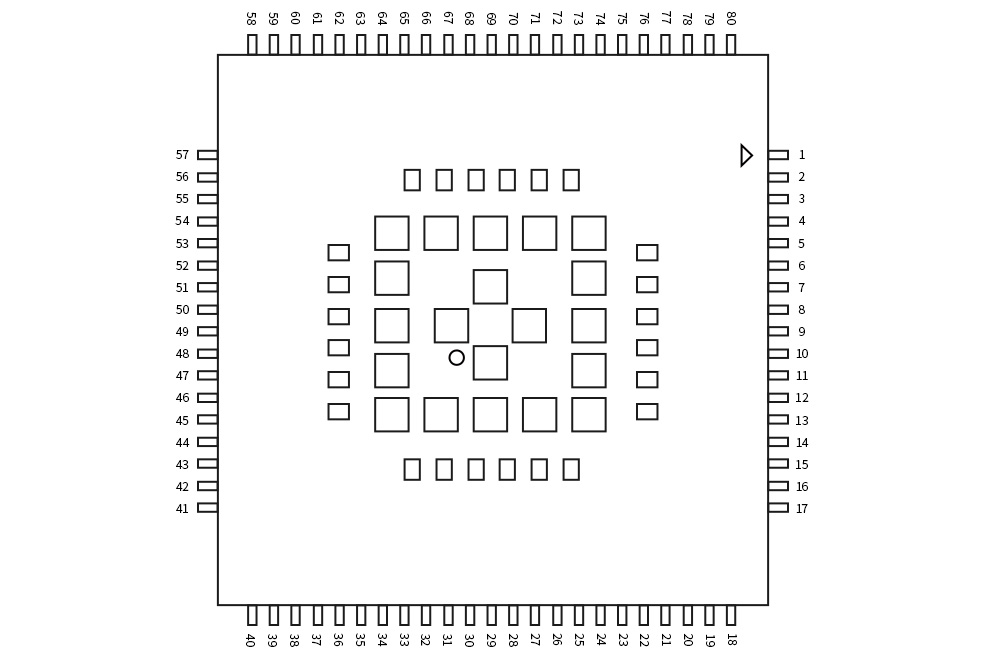

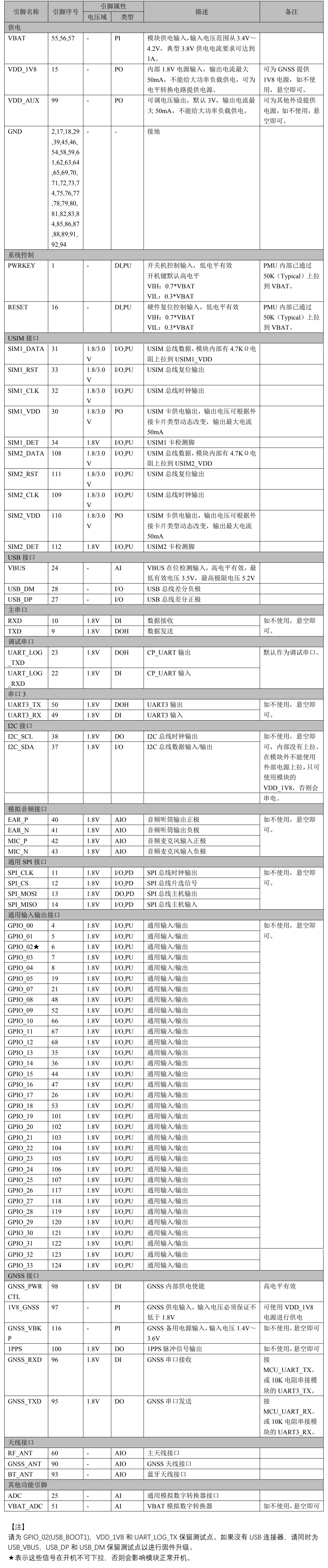

EC04引腳圖引腳定義表


       在線購買
      該產品已下架,批量可發起生產。


       批量采購/定制產品
    【銷售專線】:4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】:[email protected]


       技術咨詢
    【在線提交】:http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】:[email protected]
產品
型號
定位 工作電壓 產品尺寸 產品重量 封裝形式 串口 SIM卡座 功能特點技術
手冊
樣品
購買
EC04-SNC&EC04-SGC 基站定位/GPS定位 DC3.4~4.2V 24*24*2.5 3.08g 貼片,1.0郵票孔 TTL(1.0排針) 郵票孔(1.0間距) 4G 貼片模塊
E840-TTL(EC04-DGC) GPS定位 DC5~18V 42*40*10 10±2g 直插,2.0排針 TTL(2.0排針) MICIO自彈卡座(中卡) 4G插針模塊
E840-TTL(EC04-DNC) 基站定位 DC5~18V 42*40*10 10±2g 直插,2.0排針 TTL(2.0排針) MICIO自彈卡座(中卡) 4G插針模塊
  • EC04-SNC&EC04-SGC

    產品型號:EC04-SNC&EC04-SGC

    定位 :基站定位/GPS定位

    工作電壓 :DC3.4~4.2V

    產品尺寸 :24*24*2.5

    產品重量 :3.08g

    封裝形式 :貼片,1.0郵票孔

    串口 :TTL(1.0排針)

    SIM卡座 :郵票孔(1.0間距)

    功能特點:4G 貼片模塊

    PDF :

    購買:

  • E840-TTL(EC04-DGC)

    產品型號:E840-TTL(EC04-DGC)

    定位 :GPS定位

    工作電壓 :DC5~18V

    產品尺寸 :42*40*10

    產品重量 :10±2g

    封裝形式 :直插,2.0排針

    串口 :TTL(2.0排針)

    SIM卡座 :MICIO自彈卡座(中卡)

    功能特點:4G插針模塊

    PDF :

    購買:

  • E840-TTL(EC04-DNC)

    產品型號:E840-TTL(EC04-DNC)

    定位 :基站定位

    工作電壓 :DC5~18V

    產品尺寸 :42*40*10

    產品重量 :10±2g

    封裝形式 :直插,2.0排針

    串口 :TTL(2.0排針)

    SIM卡座 :MICIO自彈卡座(中卡)

    功能特點:4G插針模塊

    PDF :

    購買:
