工作頻段：24GHz

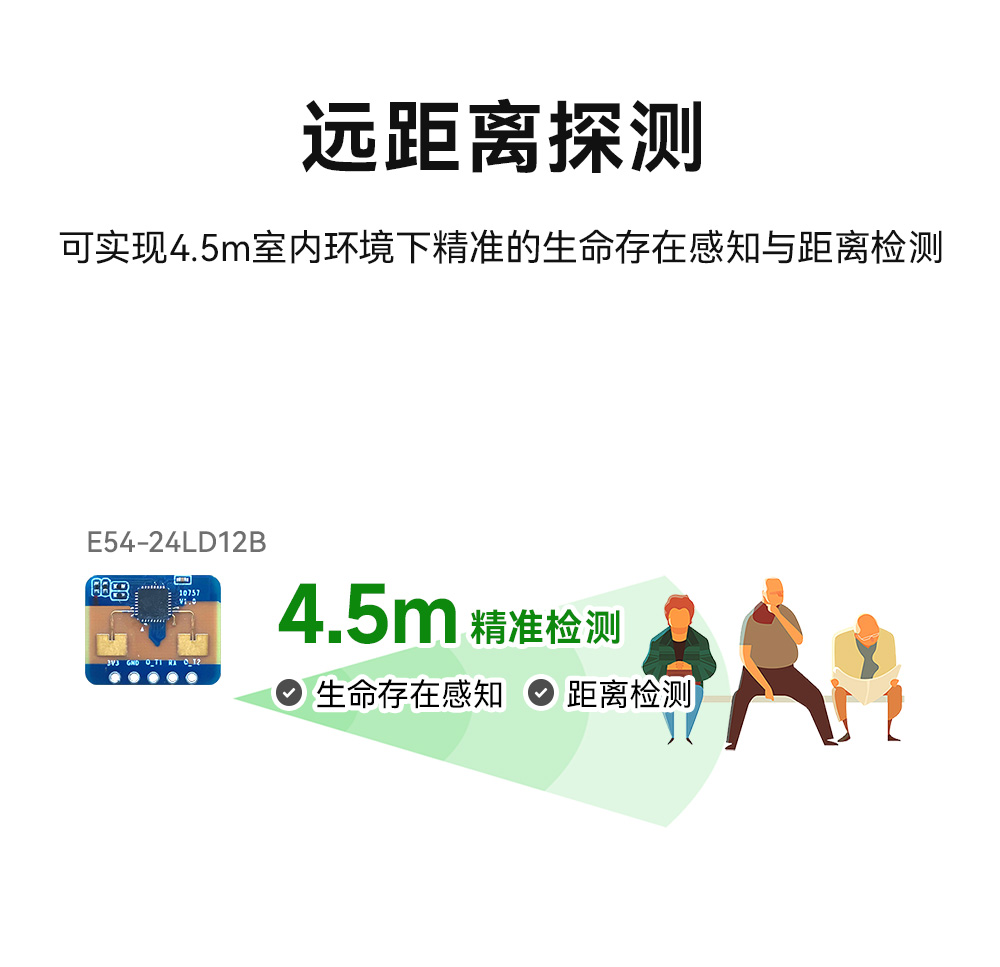

檢測距離：4.5m

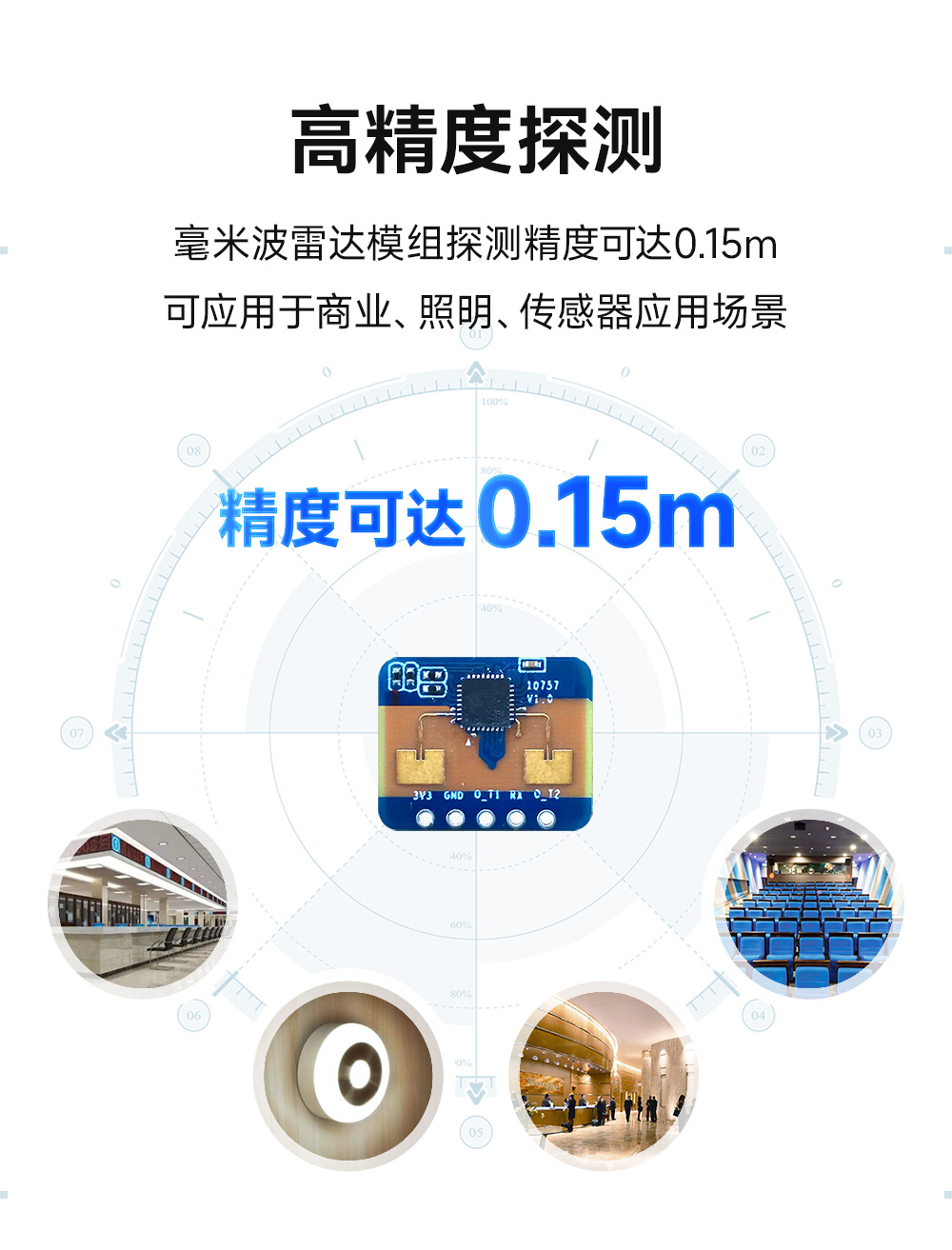

測距精度：0.15m
產品尺寸：18*15mm

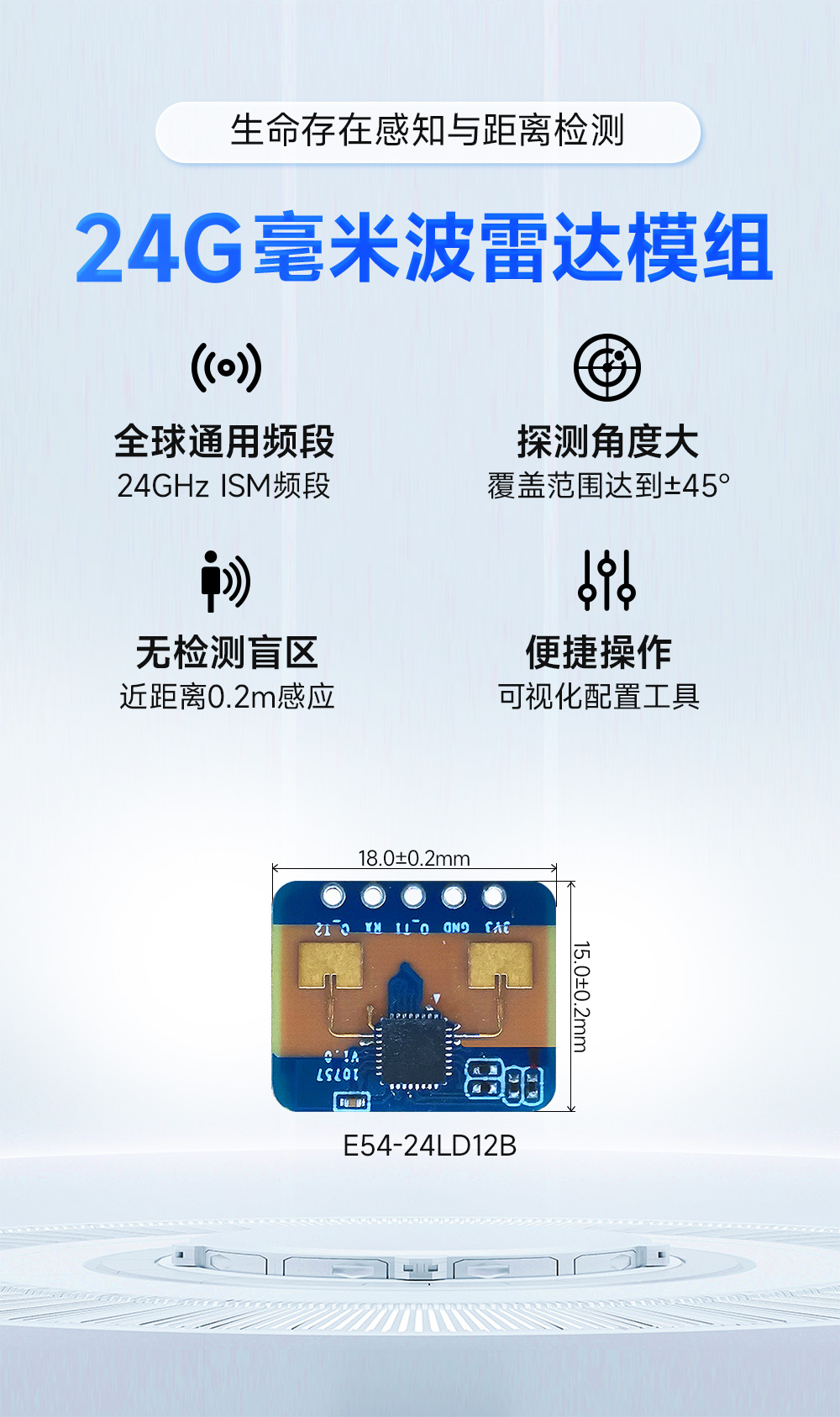

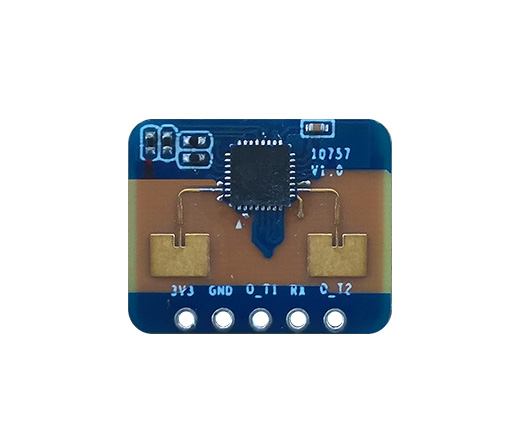

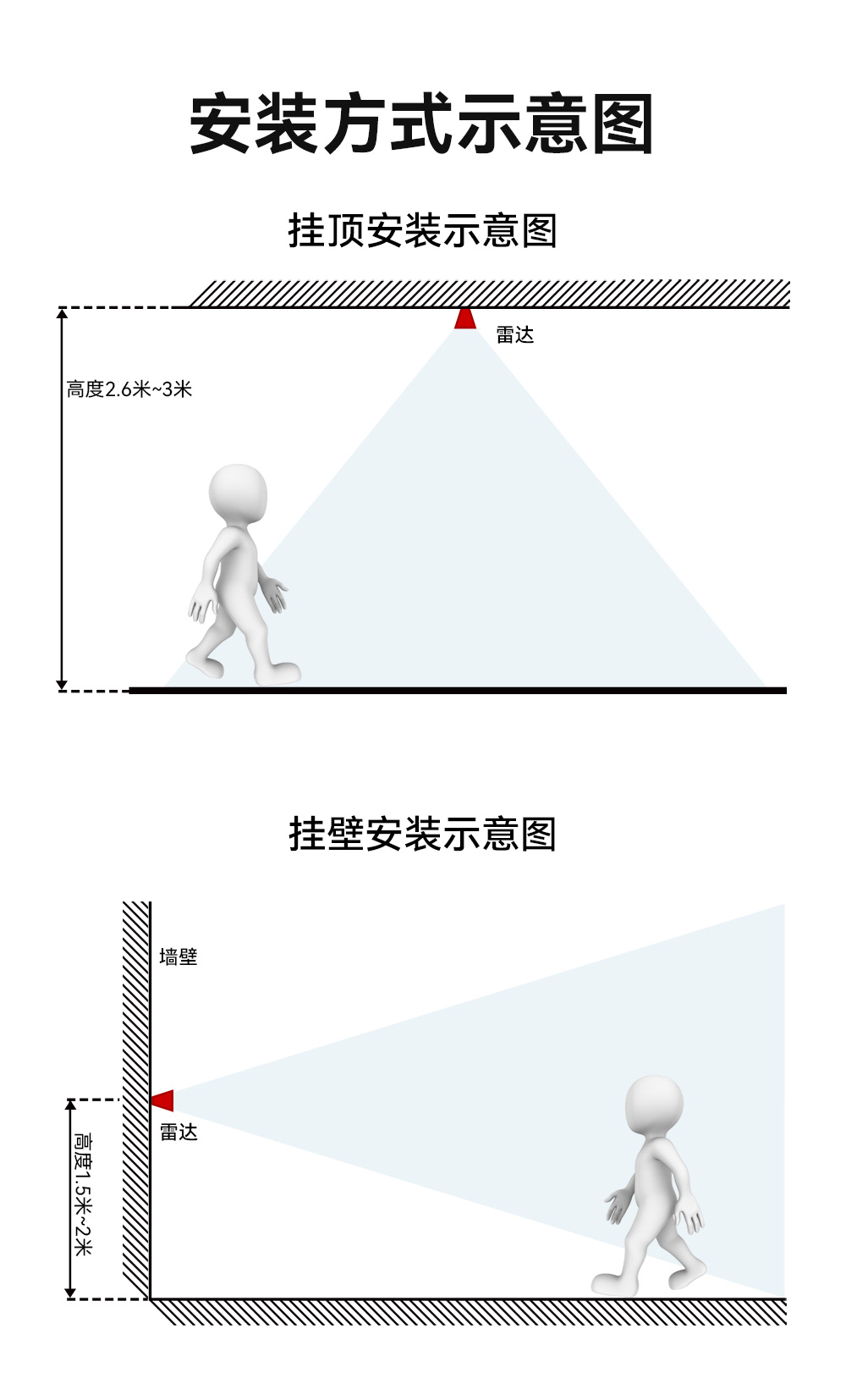

產品簡介：E54-24LD12B是億佰特毫米波雷達系列中的一款杰出生命存在感應傳感器參考設計,融合了高效的24GHz毫米波傳感器傳感器硬件E54-24LD12B與智能算法固件HPS01。傳感器硬件部分由AIoT毫米波傳感器芯片、高性能一發一收微帶天線、MCU以及配套的外圍輔助電路共同組成。而智能算法固件HPS01則采用了??FMCW??波形以及芯片專有的先進信號處理技術。此方案主要面向家庭、辦公和酒店等常規室內環境,實現對人體的精準存在感應。

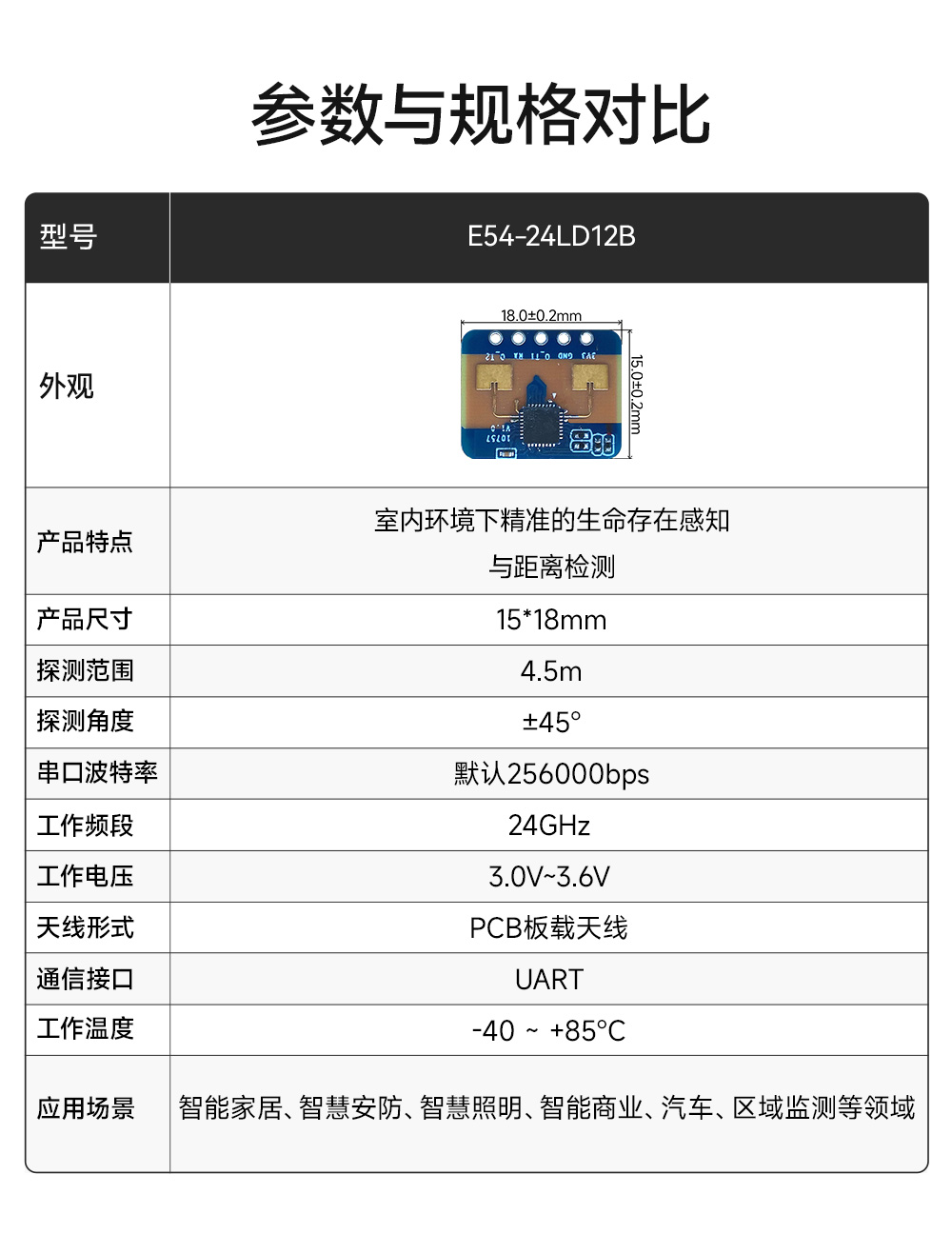

| 參 數 | 最小值 | 典型值 | 最大值 | 單 位 | 備 注 |
| 規格參數 | |||||
| 支持頻段 | 24 | - | 25 | GHz | - |
| 支持最大掃頻帶寬 | - | 0.25 | 1 | GHz | |
| 最大等效全向輻射功率 | - | - | 15 | dBm | - |
| 供電電壓 | 3 | 3.3 | 3.6 | V | - |

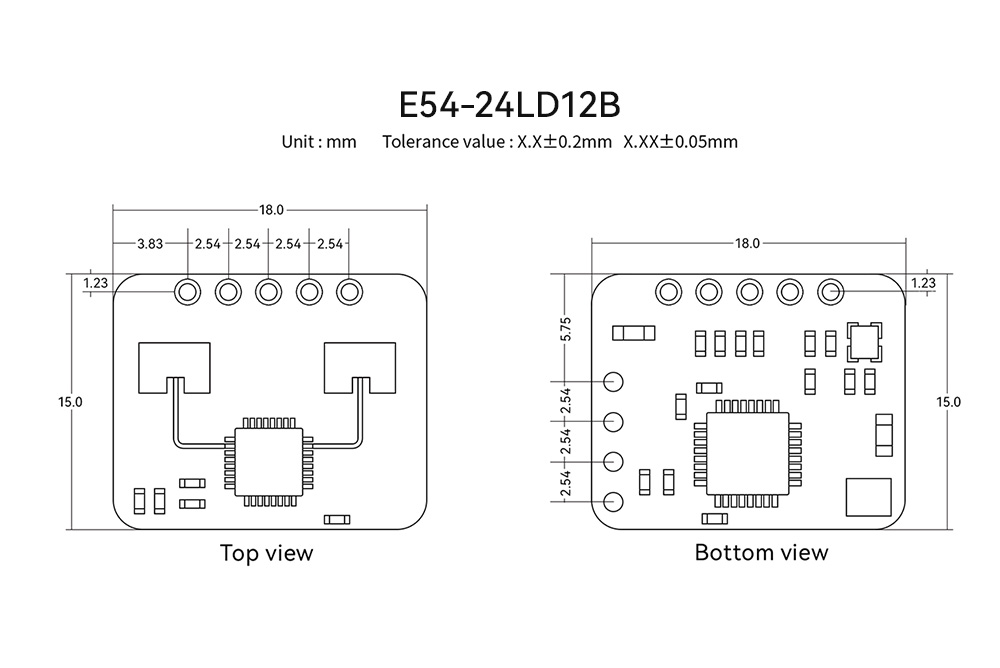

| 尺寸 | - | 18 * 15 | - | mm | ±0.2mm |
| 重量 | - | 1.2 | - | g | ±0.2g |
| 環境溫度 | -40 | - | 85 | ℃ | - |
| 系統性能 | |||||
| 探測距離范圍 | 0.2 | 4 | 4.5 | m | 運動及靜止目標人體目標 |
| 距離分辨率 | 0.75 | - | - | m | 運動及靜止目標人體目標 |
| 探測精度 | - | 0.15 | - | m | - |
| 工作頻段 | 24 | - | 24.25 | GHz | 符合FCC、CE、無委會認證標準 |
| 掃頻帶寬 | - | - | 0.25 | GHz | 符合FCC、CE、無委會認證標準 |
| 平均工作電流 | - | 52 | - | mA | 100ms上報周期 |

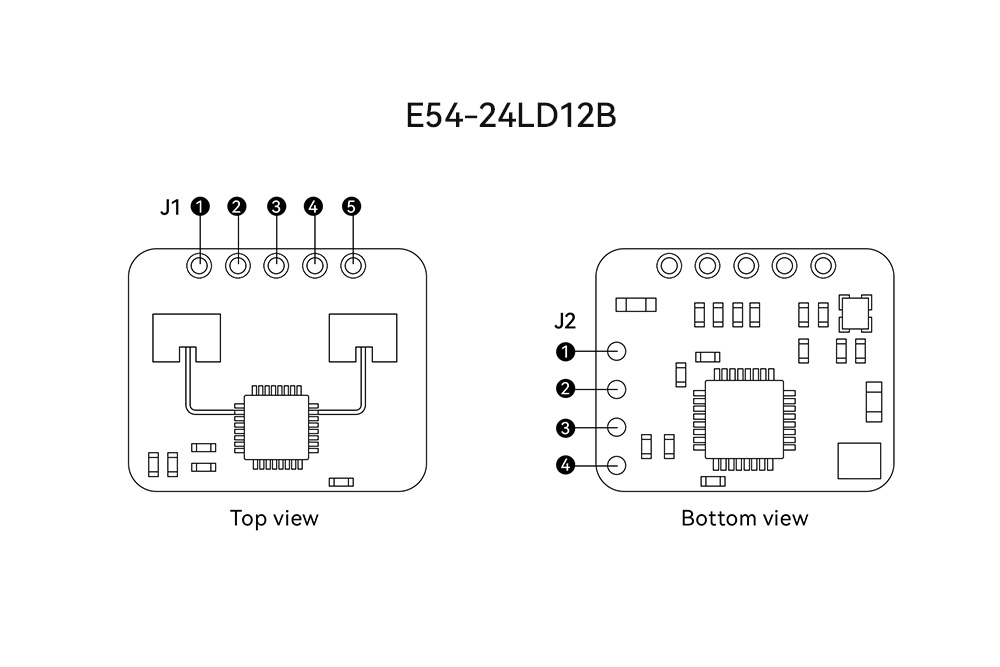

| J1 | 名稱 | 功能 | 說明 |
| 1 | O_T2 | 可以配置為UART_TX或IO功能,與O_T1不可同時配置為UART_TX。默認為IO | 0~3.3V |
| 2 | RX | UART_RX | 0~3.3V |
| 3 | O_T1 | 可以配置為UART_TX或IO功能,與O_T2不可同時配置為UART_TX。默認為UART_TX | 0~3.3V |
| 4 | GND | 接地 | - |
| 5 | 3V3 | 電源輸入 | 3.0V~3.6V,Typ.3.3V |

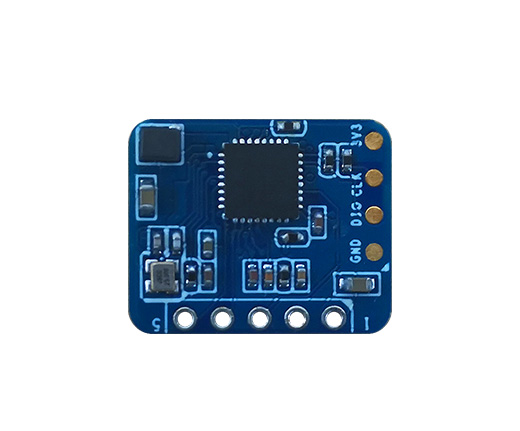

| J2 | 名稱 | 功能 | 說明 |
| 1 | GND | 接地 | - |
| 2 | DIO | 數據口 | 0~3.3V |
| 3 | CLK | 時鐘信號 | 0~3.3V |
| 4 | 3V3 | 電源輸入 | 1.8~3.6V,典型3.3V |
| 產品說明書 |
【用戶手冊】E54_USermanual_CN  |
| 開發測試 |
| 【配置軟件】RF_Setting_E54 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 【億佰特官方淘寶店】：https://detail.taobao.com |
| 【京東商城】：http://item.jd.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：[email protected] |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：[email protected] |
| 產品 型號 | 通信接口 | 工作頻段 | 工作電壓 V | 探測范圍 | 探測角度 | 探測精度 | 天線形式 | 產品尺寸 mm | 探測目標 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E54-24LD12B | UART | 24GHz | 3.0~3.6 | 4.5m | ±45° | 0.15m | PCB | 15*18 | 室內環境下精準的生命存在感知與距離檢測 | ||
| E54-24LD12A | UART | 24GHz | 3.0~3.6 | 10m | ±60° | 0.15m | PCB | 20*20 | 運動、微動人體探測 |
