工作電壓：DC 8~28V
安裝方式：導軌安裝
產品尺寸：55*30*80mm 產品重量：130±5g

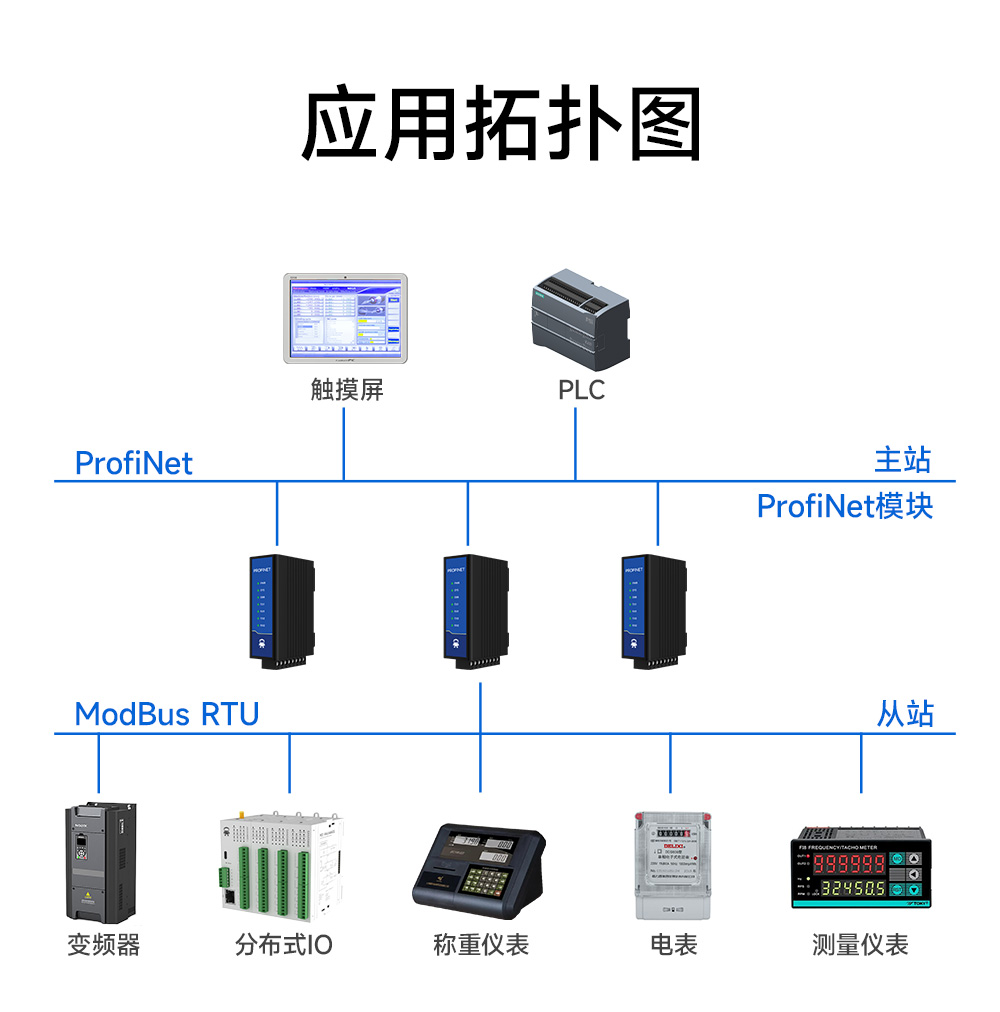

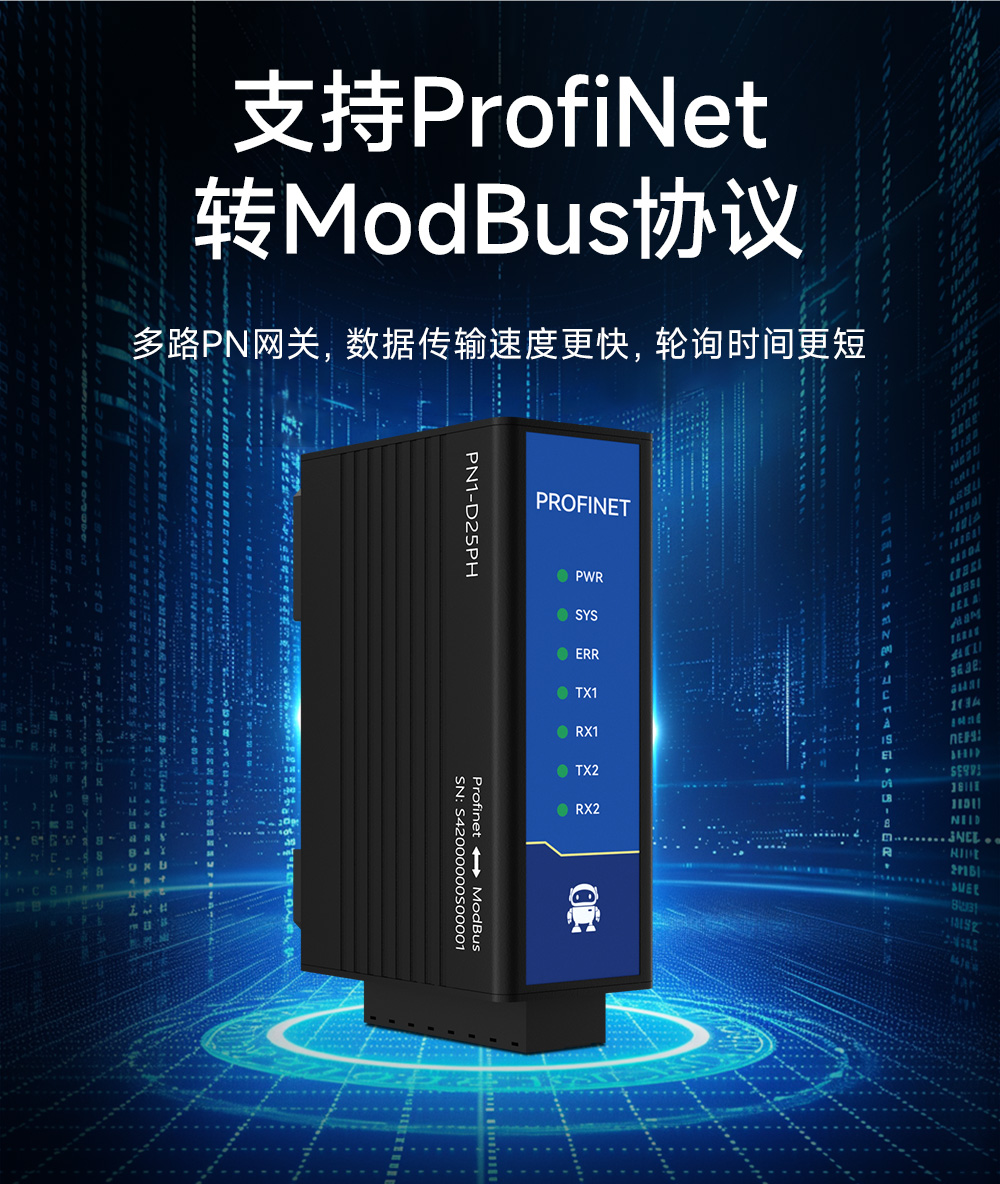

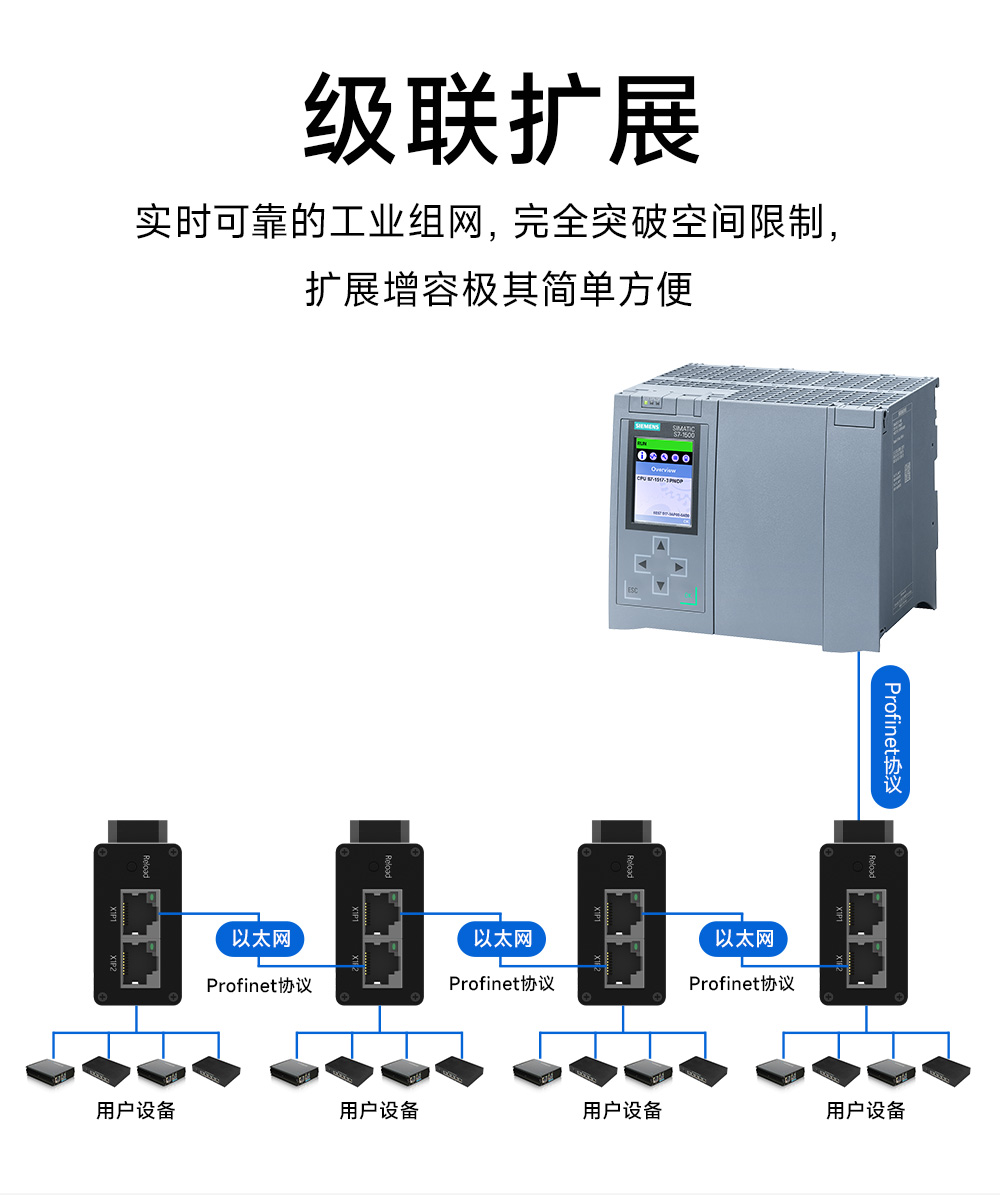

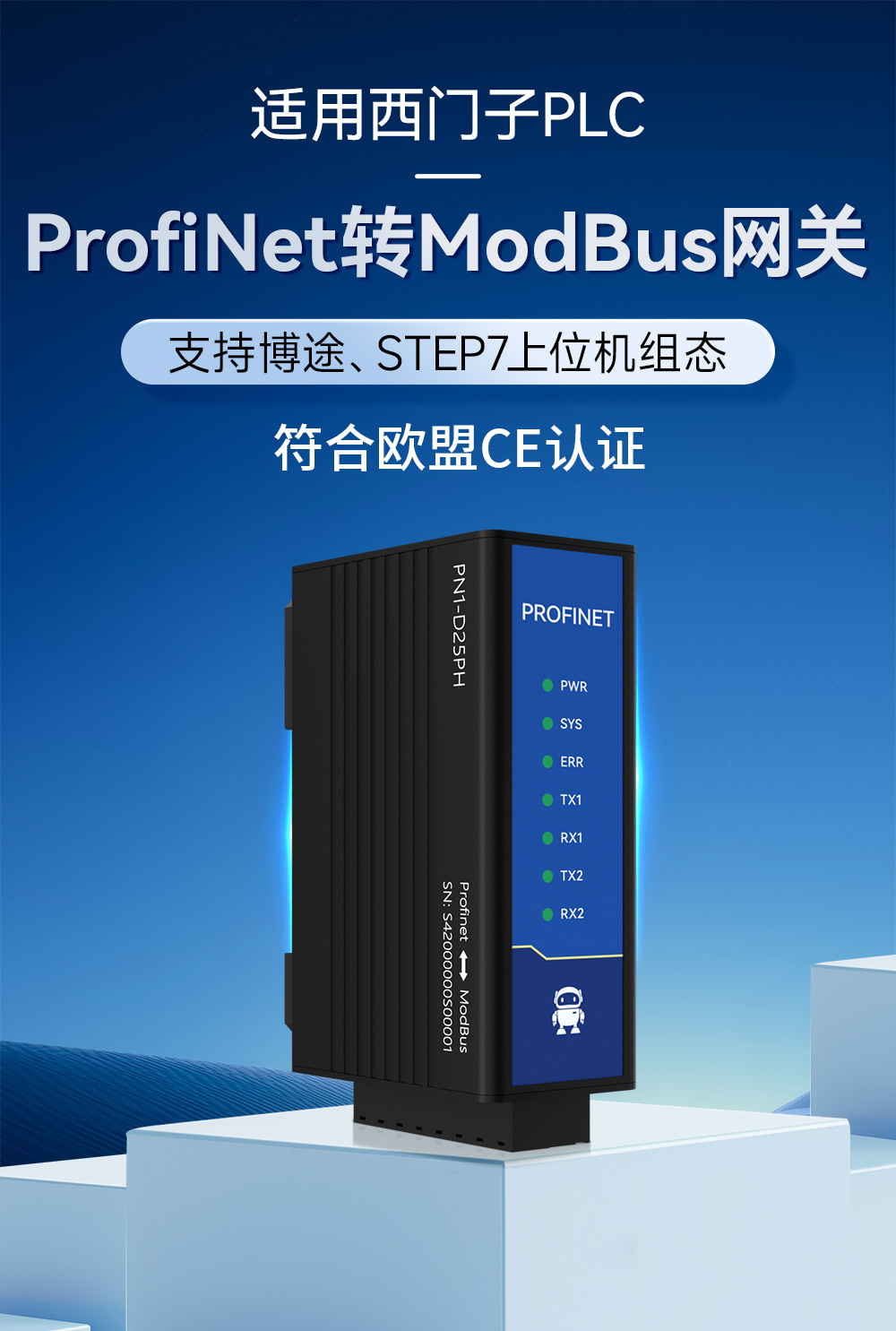

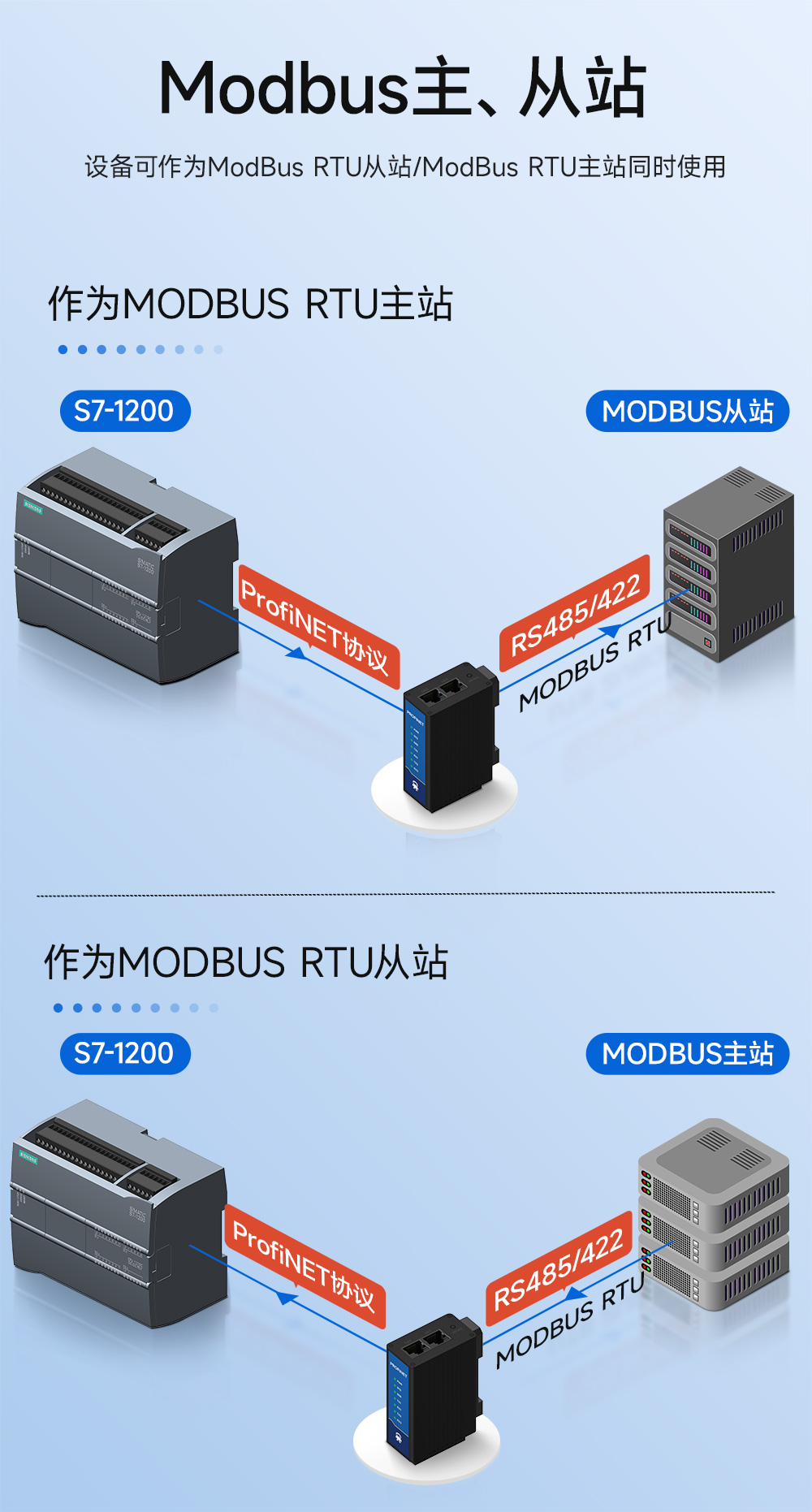

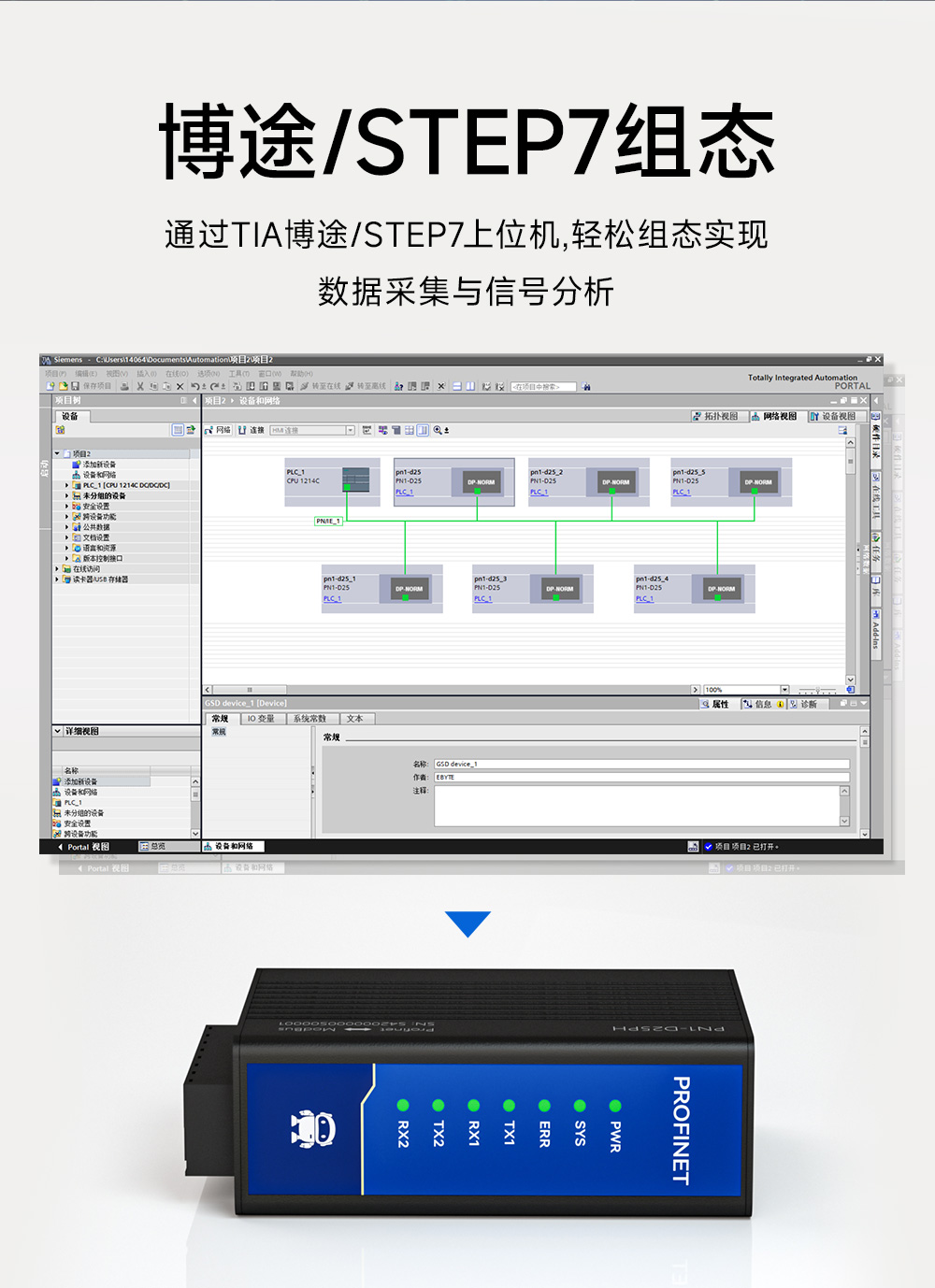

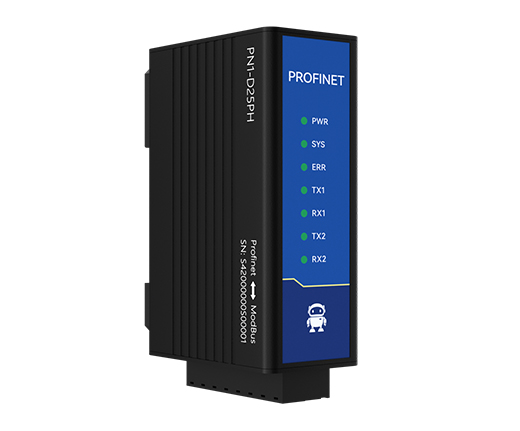

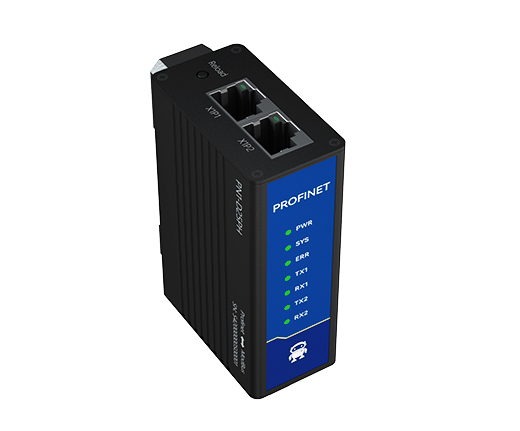

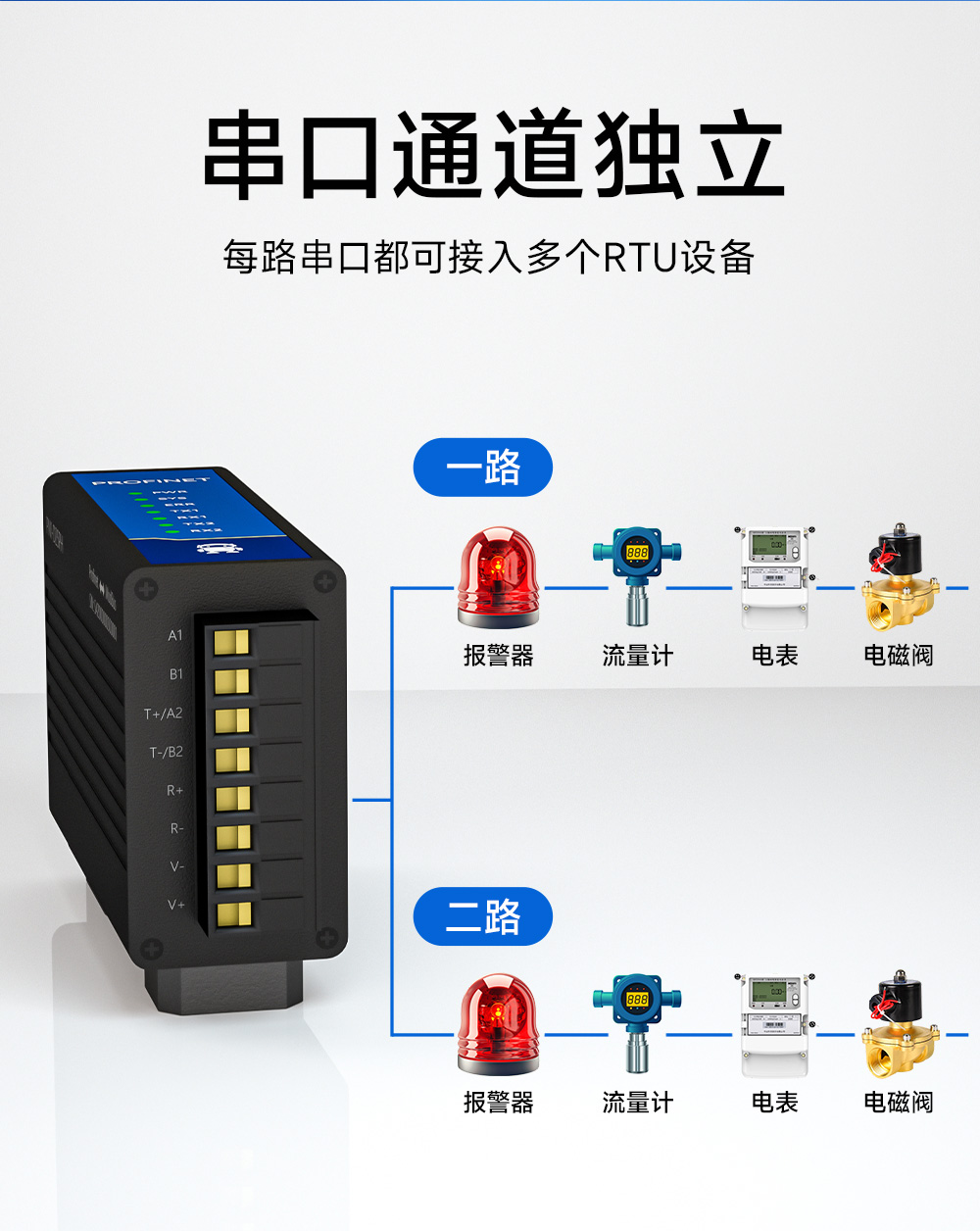

產品簡介：PN1-D25H雙網口Profinet網關是一款Profinet轉Modbus RTU網關用于將Modbus數據映射到Profinet。使用GSD文件進行集成，免代碼讀取、寫入Modbus設備，可以快速設置數據并將其傳輸到PLC中。網關提供1路RS485和1路RS422（兼容RS485）接口各支持32個命令節點，共64個命令節點，支持兩個RJ45以太網端口，具有交換機功能。所有Modbus命令以模塊形式加載，Profinet、Modbus間的內存映射關系直觀，可在STEP 7或博途軟件中查詢?？杉虞d狀態字節查詢Modbus設備的連接狀態，實時監控設備狀態。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 8～28V；帶防反接保護 |
| 電源指示 | PWR紅色LED指示燈 | |
| 網口參數 | 接口類型 | RJ45 |
| 通訊協議 | 標準Profinet協議（RT） | |
| 最高通訊周期 | 4ms | |
| 通訊帶寬 | 10/100M自適應 | |
| RS485串口參數 | 接口類型 | RS485（5.08mm接線端子） |
| 通訊協議 | 標準Modbus RTU協議 | |

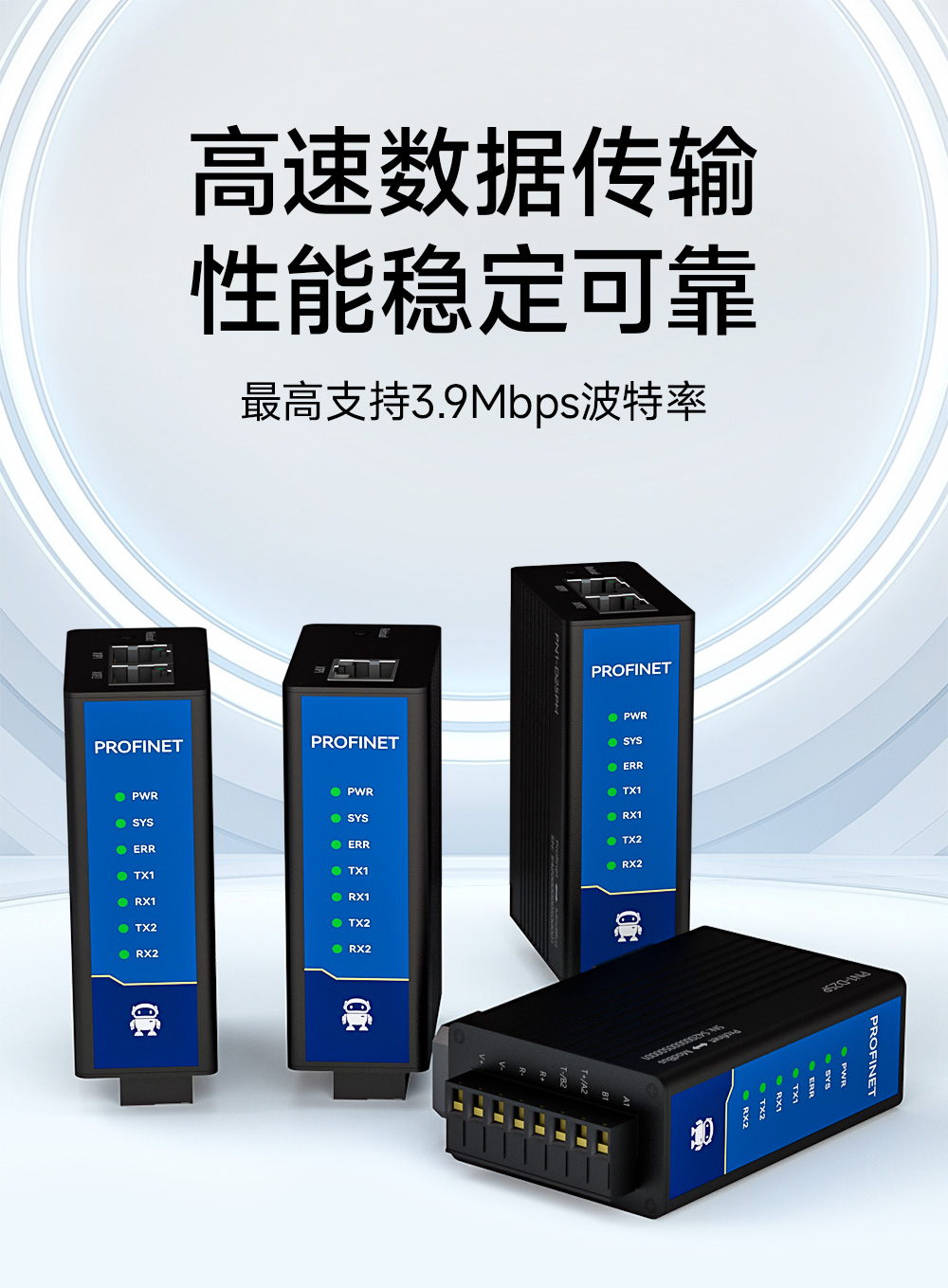

| 波特率 | 1200～3.9M bps | |
| 通訊格式 | 數據位：7/8 Bits（默認8） | |
| 停止位：1/2 Bits（默認1） | ||
| 校驗： None/Odd/Even（默認None） | ||
| RS422串口參數 | 接口類型 | RS422（5.08mm接線端子） |
| 通訊協議 | 標準Modbus RTU協議 | |
| 波特率 | 1200～3.9M bps | |
| 通訊格式 | 數據位：7/8 Bits（默認8） | |
| 停止位：1/2 Bits（默認1） | ||
| 校驗： None/Odd/Even（默認None） | ||

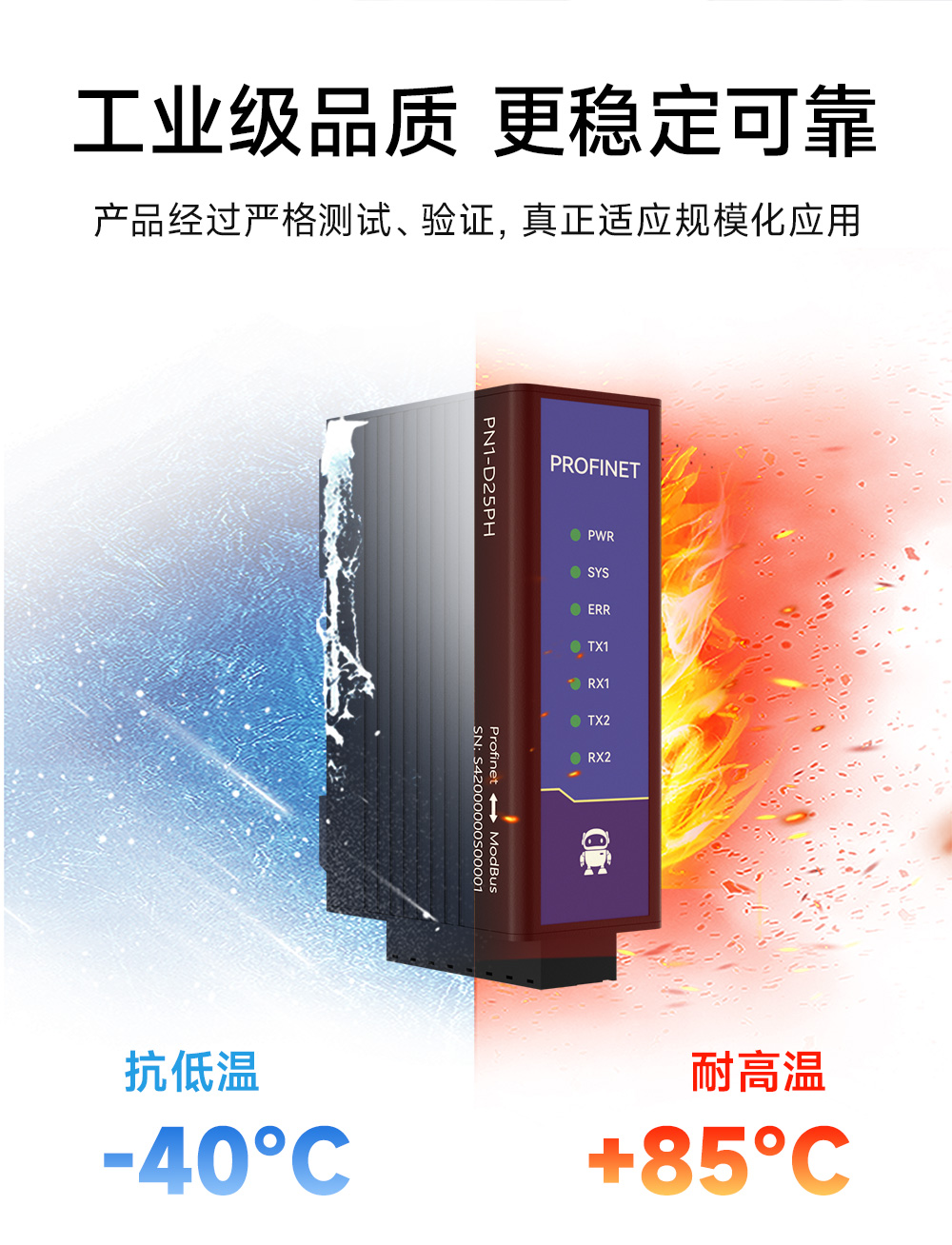

| 工作環境 | 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） |
| 存儲溫濕度 | -40 ～ +105℃、5% ～ 95%RH（無凝露） | |
| 其他 | 產品尺寸 | 55mm * 30mm * 80mm (長*寬*高) |
| 產品重量 | 115 ± 5 g（單網口）；130 ± 5 g（雙網口） | |

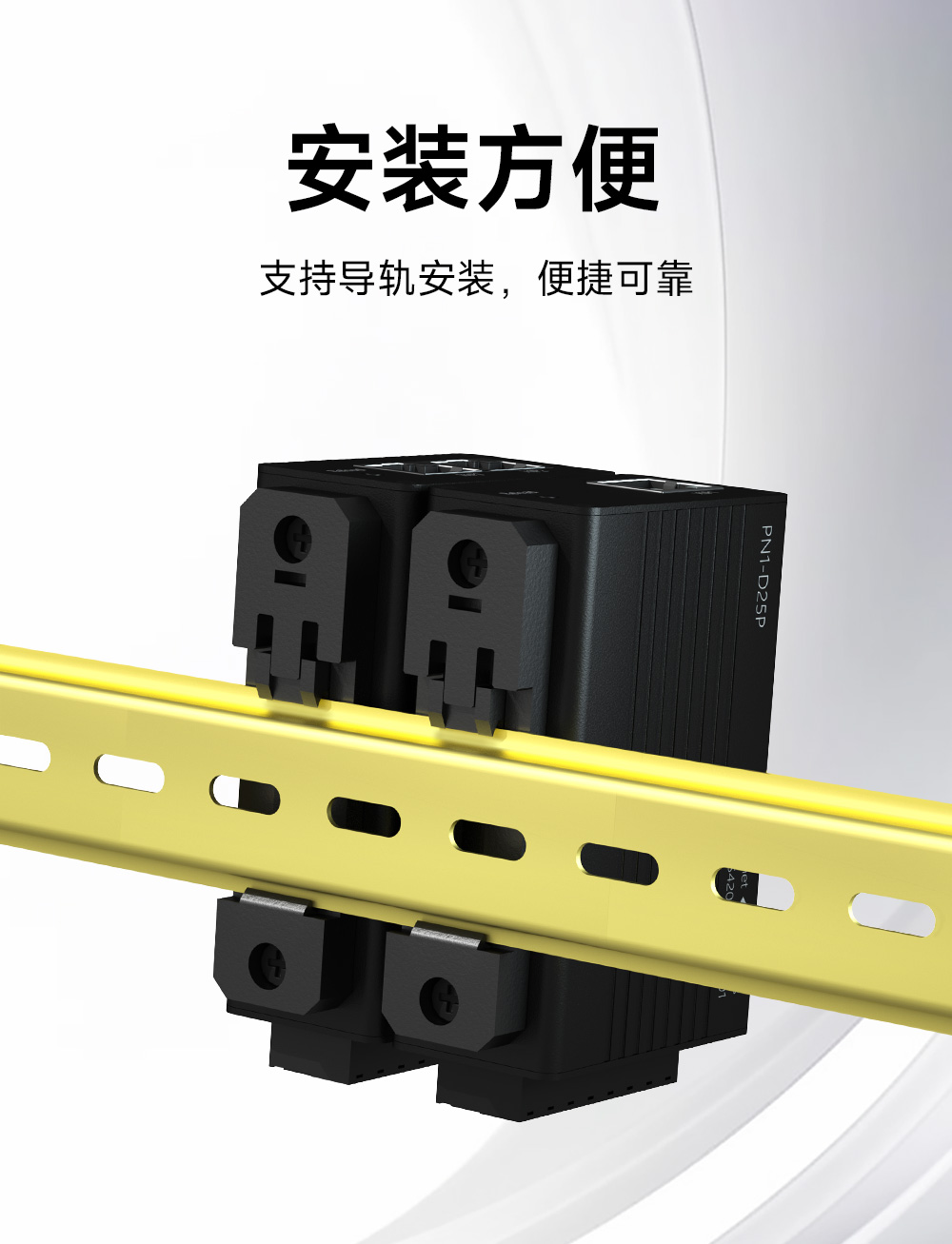

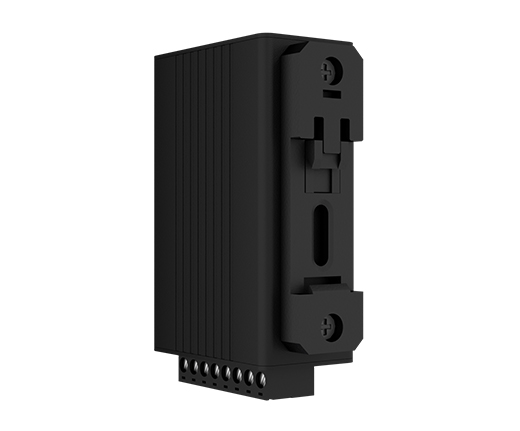

| 安裝方式 | 標準工業級35mm導軌安裝 |

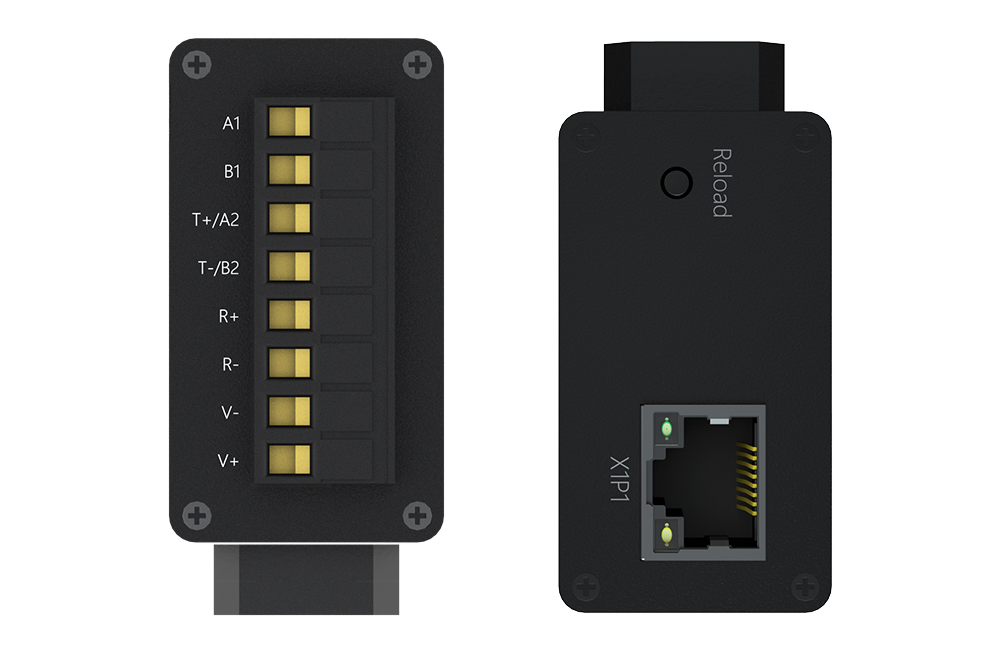

| 標簽 | 名稱 | 說明 |

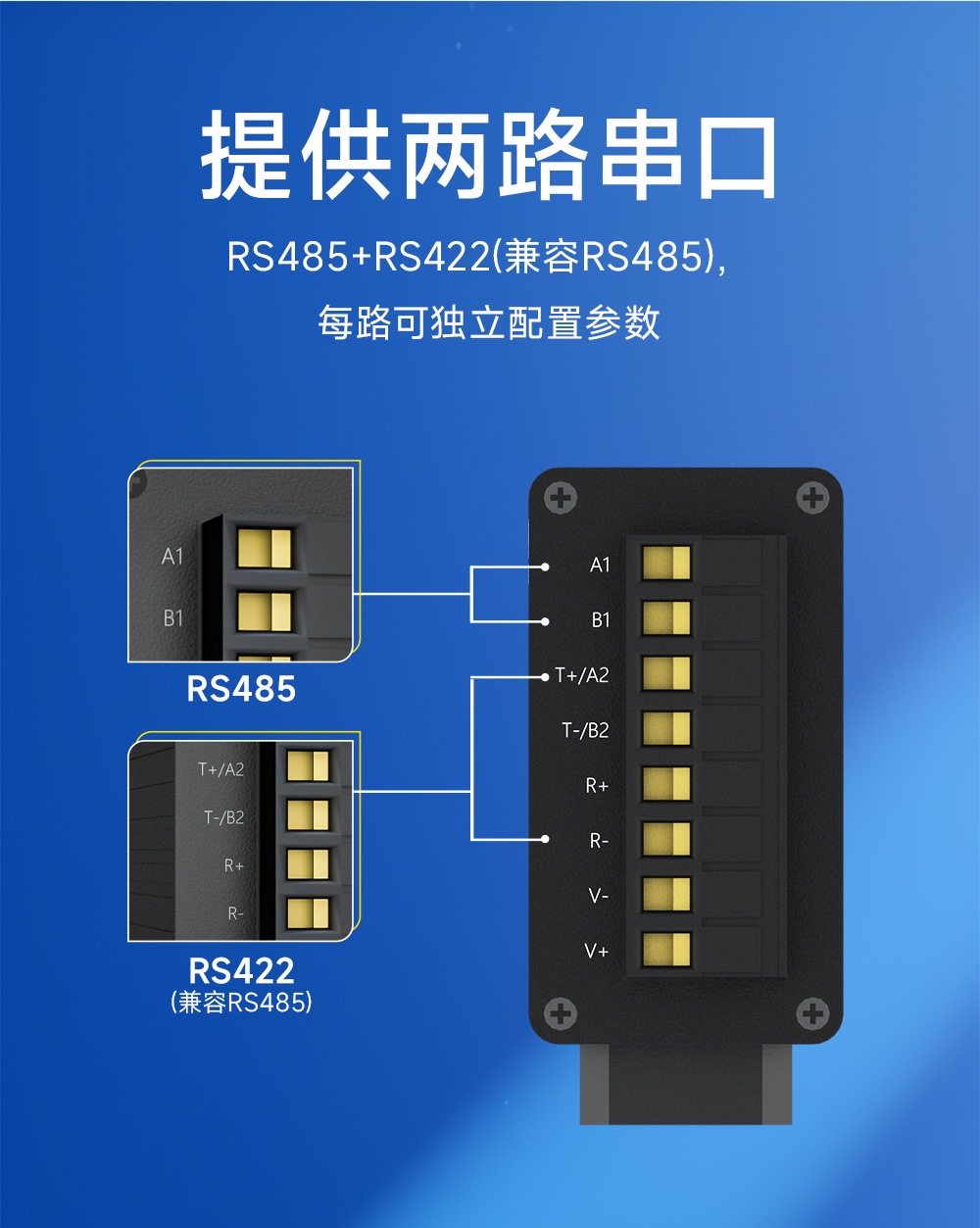

| A1 | RS485 A1 接口 | 串口 1 RS485 A1 接口,5.08mm 端子 |
| B1 | RS485 B1 接口 | 串口 1 RS485 B1 接口,5.08mm 端子 |
| T+/A2 | RS422 T+接口/RS485 A2 接口 | 串口 2 RS422 T+接口/RS485 A2 接口,5.08mm 端子 |
| T-/B2 | RS422 T-接口/RS485 B2 接口 | 串口 2 RS422 T-接口/RS485 B2 接口,5.08mm 端子 |
| R+ | RS422 R+接口 | 串口 2 RS422 R+接口,5.08mm 端子 |
| R- | RS422 R-接口 | 串口 2 RS422 R-接口,5.08mm 端子 |
| V- | 直流供電電源負極 | 直流（8～28V）電源負極接口,5.08mm 端子 |
| V+ | 直流供電電源正極 | 直流（8～28V）電源正極接口,5.08mm 端子 |
| X1P2 | 網口 2 | 標準 RJ45 網線接口 |
| X1P1 | 網口 1 | 標準 RJ45 網線接口 |
| Reload | 按鍵 | 恢復出廠：通電狀態長按 5～10 秒松開； 設備重啟：通電狀態短下＜2 秒松開； 固件升級：斷電狀態下按住按鍵，再通電，設備進入升級模式； |
