接口類型：RS232/RS485
發射功率：2W
通信距離：4km
產品重量：240g±5g

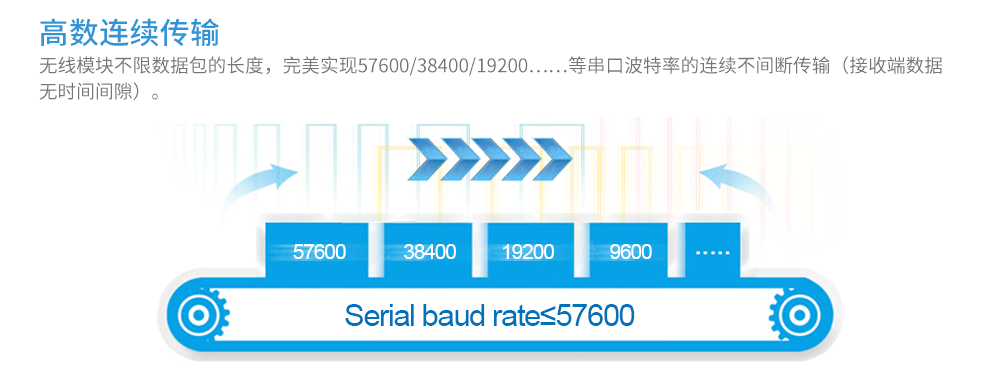

產品簡介：高速型433M無線數傳電臺，在連續傳輸下不限數據的長度，完美實現57600/38400/19200/9600等波特率的連續不間斷傳輸，完美支持Modbus；定長傳輸方式;下可靈活配置參數，將數據包以高效的方式傳輸?shù)綄?duì)方，實現低延遲/高響應。
溫馨提示：該產品老版本已下架，點擊“樣品購買”按鈕購買升級版，停產商品批量可發起生產。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 425~450.5 MHz | 出廠默認 433MHz |
| 發射功率 | 33 dBm | 最大功率約 2W |
| 接收靈敏度 | -126 dBm | 空速 1.2kbps |
| 空中速率 | 1.2k~70kbps | 自動適應波特率 |
| 實測距離 | 8 km | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速1.2kbps |
| 硬件參數 | 參數值 | 備注 |
| 尺寸大小 | 82 * 62 * 25 mm | |
| 天線形式 | SMA-K | |
| 通信接口 | RS232/RS485 | 波特率支持1200~115200，出廠默認9600 |
| 接口方式 | DB-9/壓線 | 標準 DB9 孔式/3.81 接線端子 |
| 緩存容量 | 256字節 | 內部自動分包77字節發送 |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 10 | 12 | 28 | V | |
| 發射電流 | 844 | 938 | 1031 | mA | 33dBm（2W） |
| 守候電流 | 13 | 14 | 15 | mA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 腳號 | 名稱 | 功能 | 說明 |
| 1 | DB-9母型插座 | RS-232接口 | 標準RS-232接口 |
| 2 | 3.81接線端子 | RS-485、電源接口 | 標準RS-485接口與壓線式電源接口 |
| 3 | PWR-LED | 電源指示燈 | 紅色，電源接通時點亮 |
| 4 | TXD-LED | 發送指示燈 | 黃色，發送數據時閃爍 |
| 5 | RXD-LED | 接收指示燈 | 黃色，接收數據時閃爍 |
| 6 | DC電源接口 | 電源接口 | 直插式圓孔，外徑5.5mm，內徑2.5mm |
| 7 | 撥碼開關 | 撥碼開關 | 工作模式控制 |
| 8 | 天線接口 | SMA-K接口 | 外螺紋內孔，長10mm，特征阻抗50Ω |
| 產品說明書 |
【用戶手冊】E61-DTU-2W_Usermanual_CN_v1.10.pdf  |
| 工具軟件 |
| 【通信測試】串口調試助手_XCOM |
| 【參數配置】RF_Setting_v3.47 |
| 億佰特簡介 |
| 【企業簡介】 |
| 在線購買 |
| 停產產品 批量可發起生產 |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：[email protected] |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：[email protected] |
| 常見問題 |
| ★ 問：首先電臺沒有問題，客戶采用如附件所示連接方式，數據無法發送，希望技術支持，可能會是什么原因？ |
| 答：使用的什么模式，如果是連傳，改為分包，讓客戶把空速提高到最高，再試下. |
| ★ 問：測試的DTU和PLC通信失敗，請問該怎么處理呢？ |
| 答：1、確認我們模塊正常通信；2、確認RS485接線正確確認PLC；3、設置參數和我們模塊參數一致。 |
| 產品 型號 | 接口類型 | 芯片方案 | 載波頻率Hz | 發射功率dBm | 測試距離km | 空中速率bps | 封裝形式 | 產品尺寸mm | 產品特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E61-DTU(230C27) | RS232 RS485 | - | 230M | 27 | 2 | 自動適應波特率 | 壓線/DB9 | 82*62*25 | 連續傳輸，支持Modbus | ||
| E61-DTU(433C33) | RS232 RS485 | - | 433M | 33 | 4 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 海量數據連續傳輸，Modbus | ||
| E61-DTU(433C30) | RS232 RS485 | - | 433M | 30 | 2.5 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 連續傳輸，支持Modbus | ||
| E61-DTU(433C17) | RS232 RS485 | - | 433M | 17 | 1 | 自適應波特率 | 壓線/DB9 | 82*62*25 | 連續傳輸，支持Modbus |
