射頻信號放大器(RF PA)是發射系統中的主要部分，其重要性不言而喻，什么是射頻信號放大器呢？下面給大家簡單介紹下射頻信號放大器的概念以及射頻放大器的分類。
在發射機的前級電路中，調制振蕩電路所產生的射頻信號功率很小，需要經過一系列的放大（緩沖級、中間放大級、末級功率放大級）獲得足夠的射頻功率以后，才能饋送到天線上輻射出去。為了獲得足夠大的射頻輸出功率，必須采用射頻功率放大器。在調制器產生射頻信號后，射頻已調信號就由RF PA將它放大到足夠功率，經匹配網絡，再由天線發射出去。

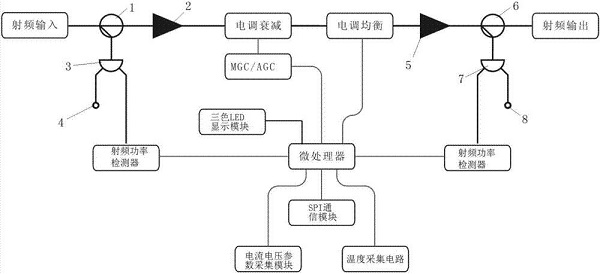

射頻信號放大器整個鏈路包括三大部分：輸入匹配電路、輸出匹配電路和偏置電路。
對于輸入匹配電路，我們可以利用一下輔助性的工具，例如ADS等大致匹配到某個頻段，這個頻段通常是窄頻，然后進行適當?shù)奈⒄{(diào)，就能調出相對較好的指標。
隔直電容在放大器中通常是需要的，它的大小影響著工作頻段的截止頻率。簡單來說，由于趨膚效應，電容在高頻狀態下會呈現一定的高頻效應。這里的電容不僅僅是簡單的電容了，它相當于一個高通濾波器，隔直電容通常選取100pF，1000pF或者0.01uF，電容越小，截止頻率越高，高頻損耗越大，反之，電容容量越大，截止頻率低，高頻損耗小。
再看偏置部分，電感L越大，截止頻率越低，但是高頻特性較差，容易出現諧波，電感越?。唤刂诡l率越高，高頻特性好。通常這里的電感如果不是匹配用，通常在100nH以上，電感容量應該大于此處的供電電流，如果供電電流較大，就必須選擇封裝大一點的電感。
如果對增益平坦度要求較高的話，就可以考慮采用加錐形電感的方式，搭配高頻電容，這種方式做的BIAS-TEE通常能滿足要求。
射頻放大器可分為高增益放大器、低噪聲放大器、中-高功率放大器。放大器電路的核心是微波晶體管。

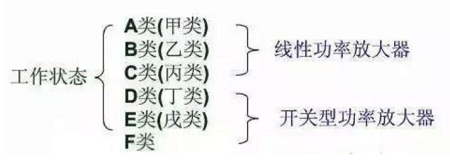

射頻功率放大器的工作頻率很高，但相對頻帶較窄，射頻功率放大器一般都采用選頻網絡作為負載回路。射頻功率放大器可以按照電流導通角的不同，分為甲（A）、乙（B）、丙（C）三類工作狀態。
1.甲類放大器電流的導通角為360°，適用于小信號低功率放大；
2.乙類放大器電流的導通角等于180°；
3.丙類放大器電流的導通角則小于180°；
乙類和丙類都適用于大功率工作狀態，丙類工作狀態的輸出功率和效率是三種工作狀態中最高的。
射頻功率放大器大多工作于丙類，但丙類放大器的電流波形失真太大，只能用于采用調諧回路作為負載諧振功率放大。由于調諧回路具有濾波能力，回路電流與電壓仍然接近于正弦波形，失真很小。
以上就是射頻信號放大器的概念、結構以及分類，射頻放大器在無線信號傳輸系統中有著至關重要的作用，了解清楚放大器工作原理才能更好地應用。
