CC2541芯片是TI推出的一款專門適用于BLE藍牙模塊和專用的2.4GHz應用的SOC芯片解決方案。CC2541芯片集成了高性能的RF收發器和具有工業標準的8051 MCU，在系統編程的閃存和8K RAM，支持250kbps，500kbps，1Mbps和2Mbps數據速率，射頻輸出功率可至0dBm，極好的接收靈敏度(比如在1 Mbps下的靈敏度可達-94dBm )。CC2541芯片還有許多功能強大的支持特性和外設。
隨著物聯網應用技術的發展，智能BLE遙控器已成為生活和工業上必備的產品，不論是民用還是軍用，都需要智能BLE來控制。針對CC2541芯片的特性，其非常適用于超低能耗的系統。比如，在專用的2.4GHz系統和2.4GHz藍牙低功耗系統等BLE系統。
?TI的CC2541芯片有2個不同的版本：具有128kB閃存的CC2541F128和256kB閃存的CC2541F256。

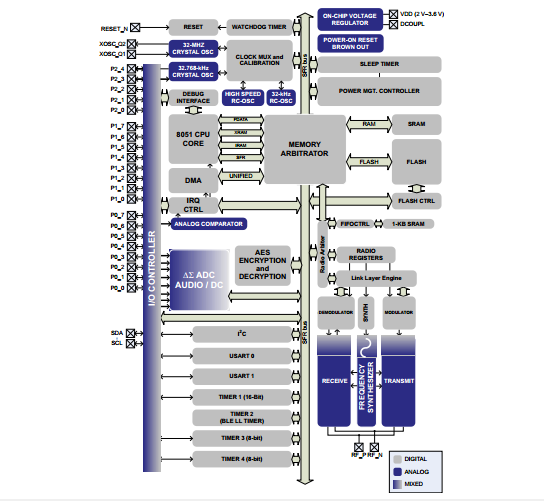

CC2541框圖

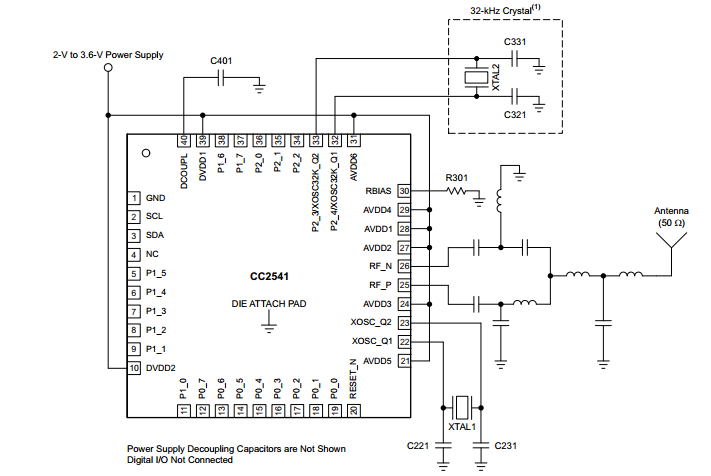

CC2541典型應用電路圖
不管是哪種版本，參考設計都是一樣的。本設計方案主要以TI官方的BLE遙控器設計方案來說明。

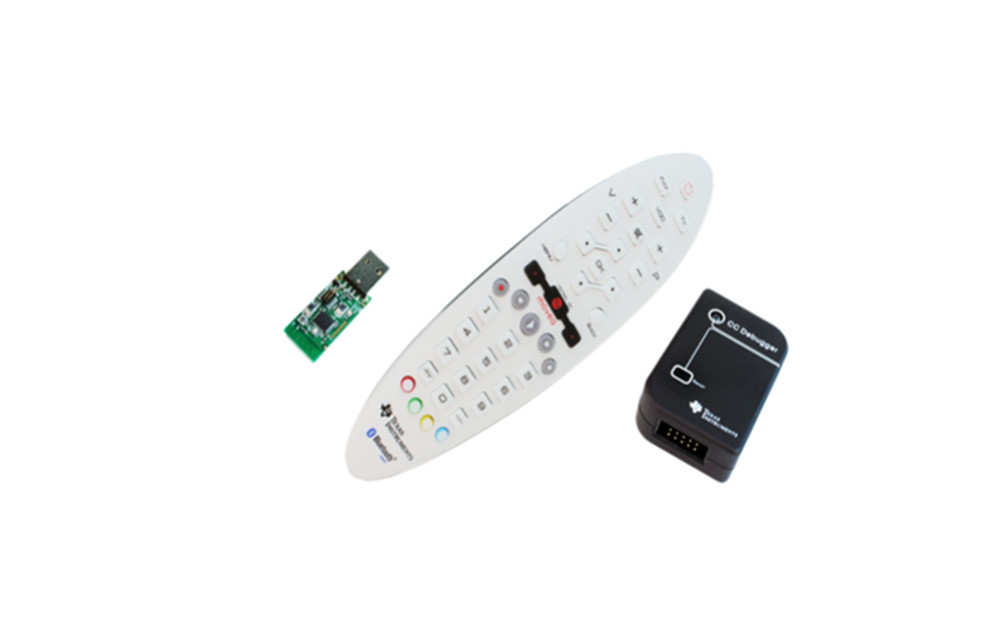

CC2541 BLE遙控器套件
基于CC2541芯片的藍牙模塊智能遙控的配套套件提供了低功耗藍牙遠程控制應用開發的參考平臺。它是基于TI業界領先的低功耗藍牙裝置和包含CC2541的評估，所需的硬件和工具的開發、測試、調試和遠程控制的應用。該套件包括一個先進的可編程遠程控制，6軸運動傳感（3軸加速度計和三軸陀螺儀），USB加密狗和一個調試器。
先進的遠程USB適配器來預編程的躲在各自的角色和關貿總協定簡介HID報告服務，包括鍵盤、消費者的控制鍵和鼠標的報告。示例應用程序中包含的低功耗藍牙協議棧。
先進的遠程控制可以直接連接到一個藍牙智能設備準備支持隱藏在關貿總協定，如Windows 8。USB加密狗可以作為一個橋梁，接口設備沒有藍牙智能準備支持，例如Windows 7。
CC2541芯片先進的遠程控制的設計作為一個隱藏的外圍設備（BLE的slave），根據放在藏在關貿總協定簡介的規范操作。它是預裝在塑料外殼與橡膠按鈕，電池外殼和一個洞，以訪問編程頭。
CC2541芯片的USB加密狗可以用來模擬任何藍牙低能量的行為，但通常是作為一個中心設備（BLE大師）和HID主機。本試劑盒它預裝的固件中的核心作用，作為一個隱藏的服務客戶對先進的遠程控制和發送接收的輸入數據仿真的人機接口設備（USB HID）在連接的Windows，Linux或OSX電腦。CCdebug調試器的Flash軟件在USB加密狗以及先進的遠程控制。它也可以被用于使用IAR EmbeddedWorkbench軟件調試。該試劑盒的射頻板和IC的FCC認證和測試，符合ETSI / R & TTE在溫度從0到35℃。

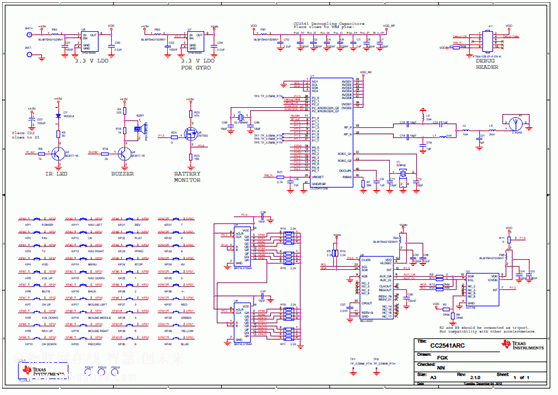

CC2541藍牙智能遙控板電路圖
先進的遠程控制操作三節1.5V堿性電池AAA（LR03）供電。一個3.3V LDO（tps78330）低電壓從4.5V到3.3V的轉換電路。
參考CC2541芯片藍牙模塊典型應用電路圖。
主板上可用的外圍硬件包括蜂鳴器、陀螺儀、加速度計和用于鍵掃描的移位寄存器。CC2541作為SOC芯片解決方案，在進行原理圖和PCB設計時可將所有GPIO引出，以便進行二次開發使用。例如，成都億佰特研發生產基于CC2541芯片的E104-BT01系列藍牙模塊產品就能滿足此種要求。
