FPGA（現場可編程門陣列）是一種高度靈活的集成電路，通過編程可以實現多種數字功能。在FPGA中實現單總線協議可以有效地簡化模塊之間的通信。單總線協議指的是所有設備或模塊共用一條通信線路（工業總線），這樣可以減少硬件連接的復雜度和成本。
單總線協議是一種共享總線的通信方式，主要特點是所有設備共用一條通信線路。通常，單總線系統包括一個主控模塊（Master）和一個或多個從屬模塊（Slave）。主控模塊負責初始化通信并控制數據傳輸，而從屬模塊在接收到指令后響應主控模塊的請求。

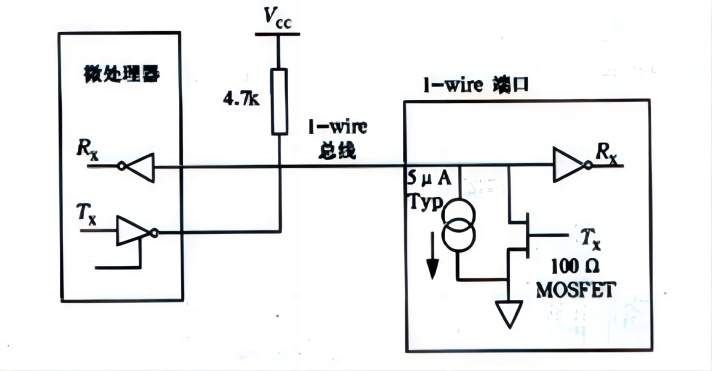

圖1 單總線硬件接口示意圖
在FPGA設計中，常見的單總線協議包括I2C協議、SPI協議和1-Wire協議。每種協議都有其特定的應用場景和優缺點。
I2C是一種雙線制的串行通信協議，由飛利浦公司發明。I2C協議使用兩條線進行通信：一條數據線（SDA）和一條時鐘線（SCL）。
簡單的兩線制設計，減少了硬件連接。
支持多主控和多從屬設備。
廣泛應用于傳感器和低速外圍設備。
實現：I2C協議在FPGA中通常通過Verilog或VHDL實現，包括主控模塊和從屬模塊。主控模塊負責產生時鐘信號并控制數據傳輸，從屬模塊根據主控模塊的時鐘信號同步接收和發送數據。
SPI是一種同步串行通信協議，通常用于高速數據傳輸。SPI協議使用四條線：數據輸入（MISO）、數據輸出（MOSI）、時鐘（SCLK）和從屬選擇（SS）。
高速數據傳輸。
全雙工通信（同時進行數據發送和接收）。
硬件實現簡單。
實現：在FPGA中實現SPI協議，需要設計主控模塊和從屬模塊。主控模塊生成時鐘信號并控制從屬選擇線，從屬模塊根據選擇線和時鐘信號同步數據傳輸。
c. 1-Wire協議
1-Wire協議由Dallas Semiconductor（現Maxim Integrated）開發，是一種單線制的通信協議，主要用于低速設備。
1-Wire協議的優點：
僅需一條數據線，節省了硬件資源。
簡單的總線結構，適用于簡單的傳感器和標識設備。
實現：在FPGA中實現1-Wire協議，需要設計一個主控模塊，通過單根數據線進行所有通信。協議的實現涉及總線復用、時序控制和數據幀的發送與接收。
在FPGA中實現單總線協議，通常包括以下步驟：
定義與協議相關的接口信號，如I2C的SDA和SCL信號，SPI的MISO、MOSI、SCLK和SS信號，1-Wire的單線信號。
使用Verilog或VHDL編寫主控模塊和從屬模塊的代碼。需要詳細描述協議的時序、數據幀格式和狀態機。
如果協議支持多主控，需要實現總線仲裁和沖突檢測機制。例如，I2C協議通過檢測總線空閑狀態來實現多主控的仲裁。
通過仿真工具和實際硬件測試驗證設計的正確性。需要進行功能測試、時序分析和性能評估，確保協議按照預期工作。

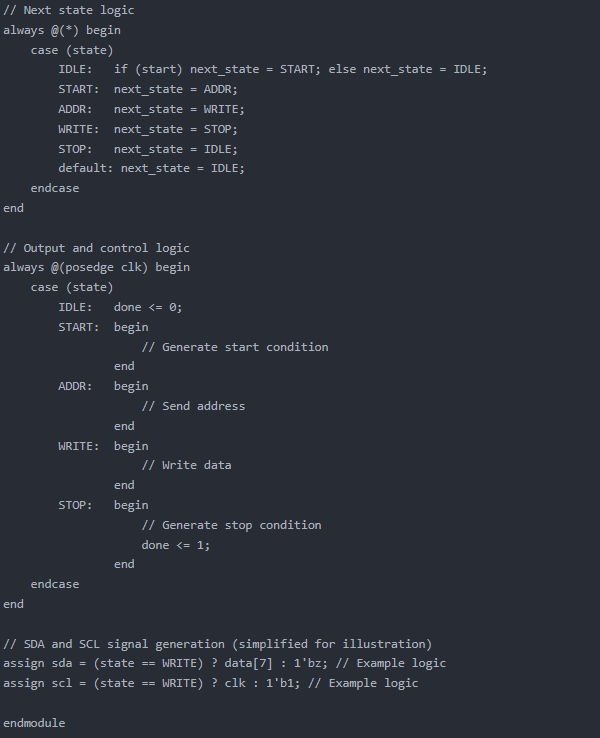

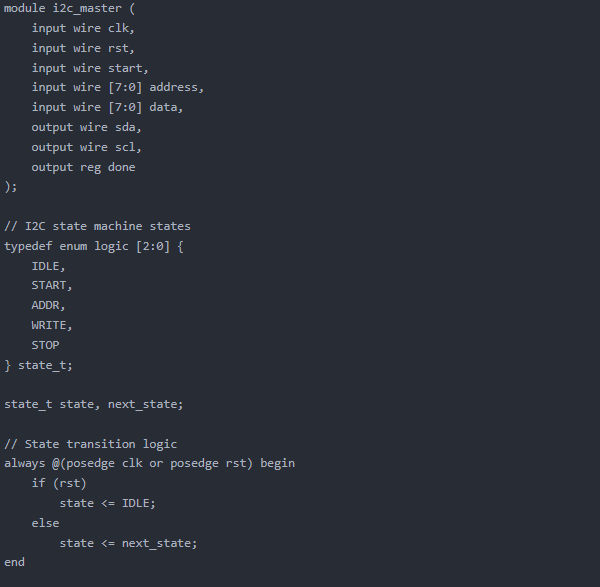

以下是一個簡單的I2C主控模塊的Verilog代碼示例：
綜上所述，FPGA中的單總線協議設計涉及定義接口信號、編寫HDL代碼、實現總線仲裁和沖突檢測機制，以及通過仿真與實際硬件測試來驗證設計的正確性。單總線協議在FPGA中的實現提供了一種有效的方式來簡化設計并減少硬件成本，同時也帶來了多種設計挑戰。通過不斷的技術創新和優化，可以更好地利用FPGA的靈活性，滿足日益復雜的應用需求。
