芯片方案：CC2541
工作頻率：2.379~2.496GHz
支持協議：BLE 4.0
通信距離：50m
接口類型：UART/IO
產品重量：1.1±0.1g

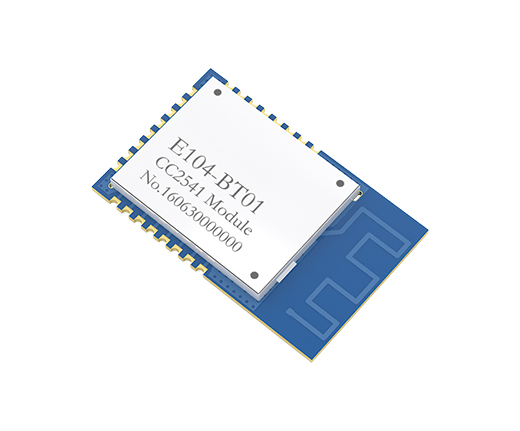

產品簡介：E104-BT01藍牙模塊采用美國德州儀器（TI）公司原裝進口CC2541射頻芯片，芯片內部集成了8051單片機及無線收發器，并適用于BLE協議。藍牙模塊引出單片機所有IO口，可進行多方位的開發。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2379~2496 MHz | 出廠默認 2.4GHz |
| 發射功率 | 0 dBm | 最大功率（約1mW） |
| 接收靈敏度 | -94 dBm | 空速 1Mbps |
| 空中速率 | 250k~2Mbps | 出廠默認 1Mbps |
| 實測距離 | 50米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m |
| 硬件參數 | 參數值 | 備注 |

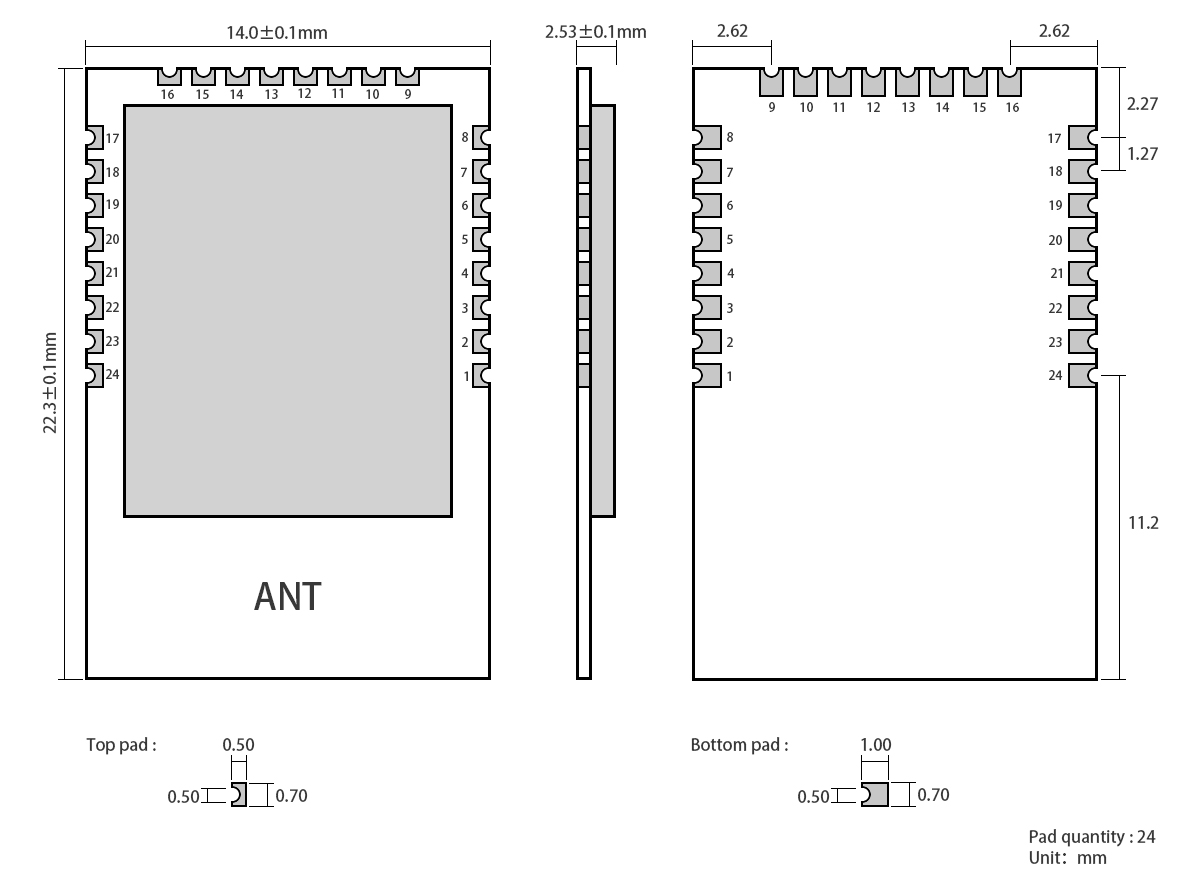

| 尺寸大小 | 14 * 22.3 mm | |
| 天線形式 | PCB | 50Ω特性阻抗 |
| 通信接口 | I/O | 單片機所有 IO 引出，詳見芯片手冊 |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.5 | 3.3 | 3.6 | V | |
| 通信電平 | 2.5 | 3.3 | 3.6 | V | |
| 發射電流 | 13.2 | 14.3 | 15.7 | mA | 0dBm（1mW） |
| 接收電流 | 13.5 | 14.7 | 16.2 | mA | |
| 休眠電流 | 0.4 | 0.5 | 0.6 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | GND | - | 地線，連接到電源參考地 |
| 2 | VCC | - | 供電電源，必須2.0~3.6V之間 |
| 3 | P2.2 | - | 無 |
| 4 | P2.1 | - | 無 |
| 5 | P2.0 | 輸入 | 下降沿：配置模式；上升沿：透?jìng)髂Ｊ?br /> |
| 6 | P1.7 | - | 無 |
| 7 | P1.6 | - | 無 |
| 8 | SCL | 輸入/輸出 | I2C 時鐘 |
| 9 | SDA | 輸入/輸出 | I2C 數據 |
| 10 | P1.5 | 輸出 | 用于指示藍牙連接狀態，連接成功后引腳輸出低電平，連接斷開后輸出高電平 |
| 11 | P1.4 | 輸出 | 串口透?jìng)鲾?shù)據輸出，數據發送前 data 引腳拉低，延遲 10ms 后串口輸出第一個字節起始位，當串口最后一個字節輸出結束后，DATA 引腳恢復“高電平” |
| 12 | P1.3 | - | 無 |
| 13 | P1.2 | 輸入 | 喚醒：下降沿；睡眠：上升沿。（由于具有消抖功能，產生邊沿后的 20MS 內請保持電平狀態） |
| 14 | P1.1 | - | 無 |
| 15 | P1.0 | - | 無 |
| 16 | P0.7 | 輸出 | 可通過 AT 指令控制該引腳的輸出狀態（詳見其后 AT 指令介紹） |
| 17 | P0.6 | 輸出 | 可通過 AT 指令控制該引腳的輸出狀態（詳見其后 AT 指令介紹） |
| 18 | P0.5 | 輸入 | 輸入下降沿?cái)嚅_(kāi)當前連接狀態 |
| 19 | P0.4 | - | 無 |
| 20 | P0.3 | 輸出 | 模塊對外輸出串口數據 |
| 21 | P0.2 | 輸入 | 模塊接收外部串口數據 |
| 22 | P0.1 | 輸入 | 可通過 AT 指令讀取該引腳的輸入狀態（詳見其后 AT 指令介紹） |
| 23 | P0.0 | 輸入 | 可通過 AT 指令讀取該引腳的輸入狀態（詳見其后 AT 指令介紹） |
| 24 | RESET_N | 輸入 | 輸入低電平模塊進入硬件復位狀態，輸入高電平模塊回復正常工作狀態，該功能用于緊急情況下復位操作。 |
