近年來，隨著社會的發展和科學技術的進步，人們開始進入數字網絡化的智能社會，各種各樣的智能設備改變著我們的生活，而無線傳輸在這些智能化發展中占有不可或缺的地位。在無線網絡中，實現終端間的數據傳輸媒體主要有無線電波，但由于無線電波存在衰減，并且頻率越高，無線電波隨距離衰減越快，因此高工作頻率將導致網絡中基站的覆蓋范圍十分有限，針對這一點，在現有的無線電波的傳輸基礎上，采用中繼的方法，可以讓覆蓋范圍變得更加廣泛，提高了無線傳輸?shù)膽?yīng)用領域。
所謂的無線中繼，就是能夠?qū)o線發送方發來的無線信息轉發出去，讓無線目標終端能夠接收到發送端的信息。
在一條鏈路中，無線中繼可以有多個，并不是只允許一個無線中繼的存在。無線中繼越多，傳輸?shù)臅r間越長，但傳輸?shù)木嚯x越遠。在一條無線中繼鏈路中，無線終端是可以實現雙向收發的，只要無線模塊既能收，又能發。傳統的能多無線模塊，很多都是要么只能收，要么只能發送的；還有的雖然收發功能都具有，但是收發轉換需要用戶轉換，使用起來很不方便。筆者使用過成都億佰特公司的無線模塊，該公司模塊都是收發一體的，使用起來很方便，模塊不發送數據的時候，就是接收狀態，就可以接收同頻段的無線信號；在模塊收到用戶設備通過串口發送過來的數據的時候，我們就自動切換到發射模式，將收到的數據發送出去，完全實現自動切換收發。使用這類無線收發模塊，就能夠組成一個雙向傳輸?shù)臒o線中繼鏈路，實現長距離的傳輸。
無線中繼的實現也是很簡單的，成本也相對比較低，下面以成都億佰特?zé)o線模塊為例進行闡述。
成都億佰特的無線收發模塊是轉串口的，通過串口就可以實現數據收發，用戶無線編寫驅動程序，往模塊串口發送數據，無線模塊就能啟動發射，接收端收到數據后，通過串口把數據打印出來，對用戶來說，使用起來是很方便的，用于實現中繼，也是很簡單方面的。

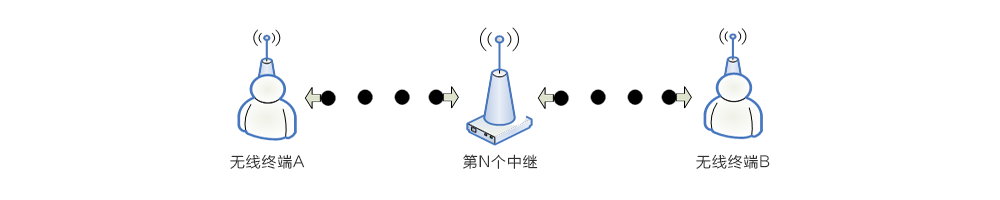

如圖，如果無線終端A需要發送數據給無線終端B,由于傳輸距離太遠，A直接發送給B，B無法收到，這種情況下就可以依靠中繼實現A傳輸給B。實現中繼主要有兩種，一種是中繼采用呆MCU的方法，另一種是中繼不帶MCU的方法。兩種方法各有各的優缺點。

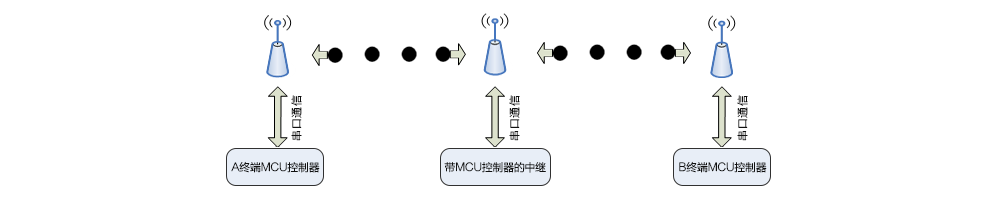

中繼帶MCU的可以使用透傳或者定點傳輸。
透傳就是通過串口給電臺發送什么數據，接收端收到后就輸出對應的數據。如A終端要講數據傳輸?shù)紹終端，中間在有多路中繼N1N2N3N4N5...Nn的情況下，由于中繼帶MCU，第一個中繼收到A終端發來的數據后，就需要改變自己地址和N2一致，將數據傳遞給N2，N2收到數據后，改變地址傳遞給N3，直到Nn改變自己的地址傳給B終端，才算單向傳輸鏈路完成。
定點模式實現中繼傳輸相對而言受包長限制，但是節約了地址等設置的時間，理論上傳輸相同的中繼個數，時間短很多，但是受分包影響，每次傳輸字節不能超過包長。每次傳輸?shù)臅r候，需要發送端加上下一目標端的地址和信道，下一個目標端才能收到。

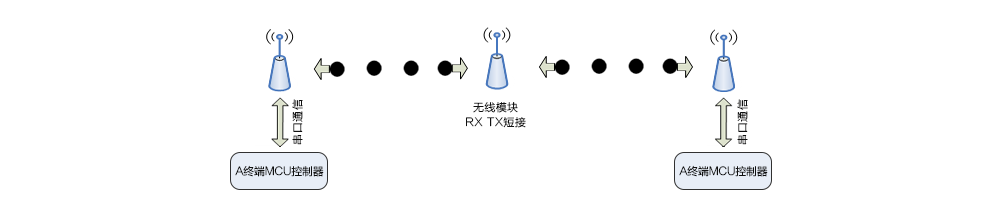

不帶MCU的中繼方法只能采用定點模式，不能使用透傳模式。由于中繼沒有MCU，是將中繼的RX TX短接實現中繼，因此只能使用定點。并且，中繼個數越多，單包攜帶的有用數據越少，這種傳輸方法速度快，成本低，但是傳輸數據量少，發送端所帶的協議字節隨中繼個數增多而增多。
總的來說，不同的中繼方法，優缺點都不同。中繼帶MCU的適合多級中繼，但是成本相對高些，傳輸距離也要遠些；不帶MCU的中繼方法成本要低些，但中繼數量受限，傳輸距離相對也受限。用戶在選擇上可以更具實際情況來進行選擇中繼方案。
以上所描述的中繼方法都是基于成都億佰特?zé)o線數傳模塊的基礎上進行闡述的，需要使用無線模塊實現中繼方法的各位用戶可以去億佰特官網及淘寶店鋪選擇。
