E22系列l(wèi)ora無線模塊是我司基于SEMTECH公司的SX1262芯片和SX1268射頻芯片研發的一款UART串口通信遠距離LOAR模塊，E22無線模塊采用全新一代lora擴頻技術，其優勢在于距離遠、功耗低、體積小、支持空中喚醒、無線配置、載波監聽（又叫LBT信道偵聽）、中繼組網。目前根據頻段分成6個型號 E22-230T22S、E22-230T30S、E22-400T22S、E22-400T30S、E22-900T22S、E22-900T30S，以上六個型號只是工作頻段，發射功率不同，其余操作兼容

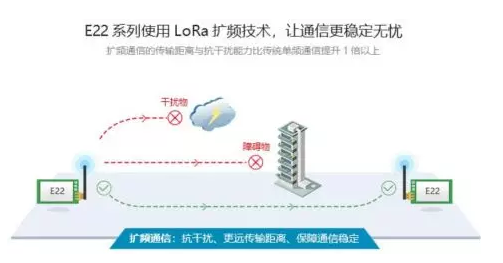

001、E22無線模塊Lora擴頻技術數據傳輸
如下圖所示，E22 擴頻傳輸

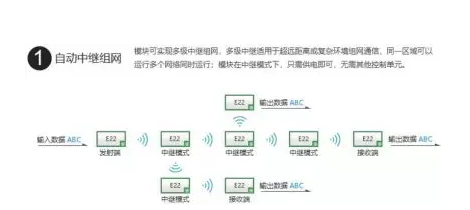

002、E22自動中繼組網
如下圖所示，E22 的自動中繼組網。
中繼功能普遍用于遠距離傳輸，或傳輸環境復雜的地方。列如大型地底隧道監控，這樣的環境下就需要繞射性強的，需要遠距離傳輸，可中繼組網傳輸?shù)哪K，在下文將描述E22的中繼功能如何使用。
場景描述如下隧道，有眾多通風機、照明燈、消防設置、傳感器探頭等設施，每一組機器之間相隔較遠！且總控制臺在隧道外，此時單一模塊無法完成，從總控制臺傳達指令到隧道末端，此時數據傳輸模塊就需要擁有中繼功能，如圖一所示就需要多級中繼，我們此時可將上圖“E22的自動中繼組網”代入圖一，就很完美的解決了數據傳輸問題

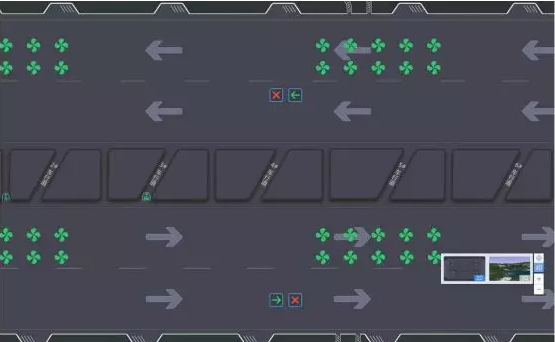

圖表1

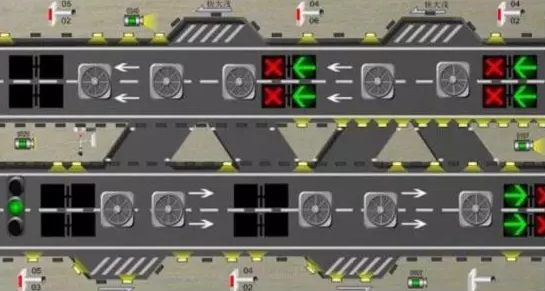

圖表 2

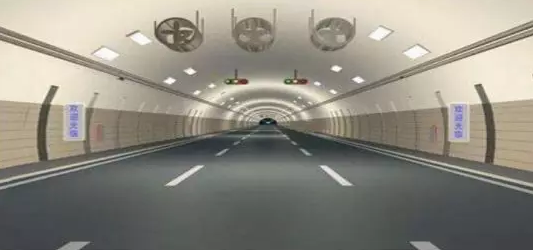

圖表 3

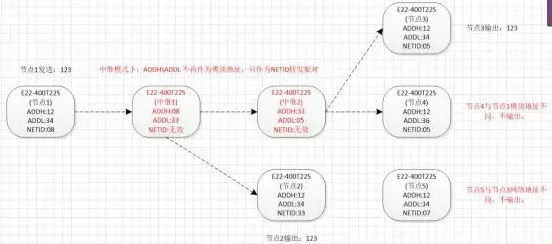

003、E22 中繼設置示意圖
上圖解讀
1）一級中繼：
節點一與節點二的地址相同，然后節點一與節點二的網絡地址組成了中繼節點的地址（此時中繼節點網絡 ID 不起作用直接忽略就 OK）此時節點一和節點二就可以通過中繼 1 傳輸數據。
2）多級中繼：
中繼二的地址高位是中繼一的地址低位，中繼二的地址低位是節點三的網絡 ID,節點一的地址與節點三的地址相同，此時節點一可以通過中繼一再通過中繼二與節點三通信， ? 反之亦然。
3）注：在中繼模式下，我們的所有模塊必須處于相同信道，否則無法通信。

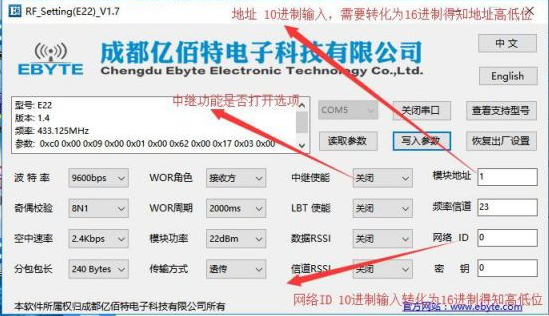

004、上位機頁面
005 、小結
E22系列l(wèi)ora模塊是一款功能強大的串口透?jìng)髂K，擁有處于多個頻段的工作能力，lora調制方式使其擁有更加優越的傳輸性能，支持多種配置參數方式，數據延遲低，空速可高達 62.5K，支持?jǐn)?shù)據自動分包，分包長度可配。無線模塊支持 WOR 使其功耗降低，支持中繼組網，可以將網絡通信覆蓋范圍翻倍。
