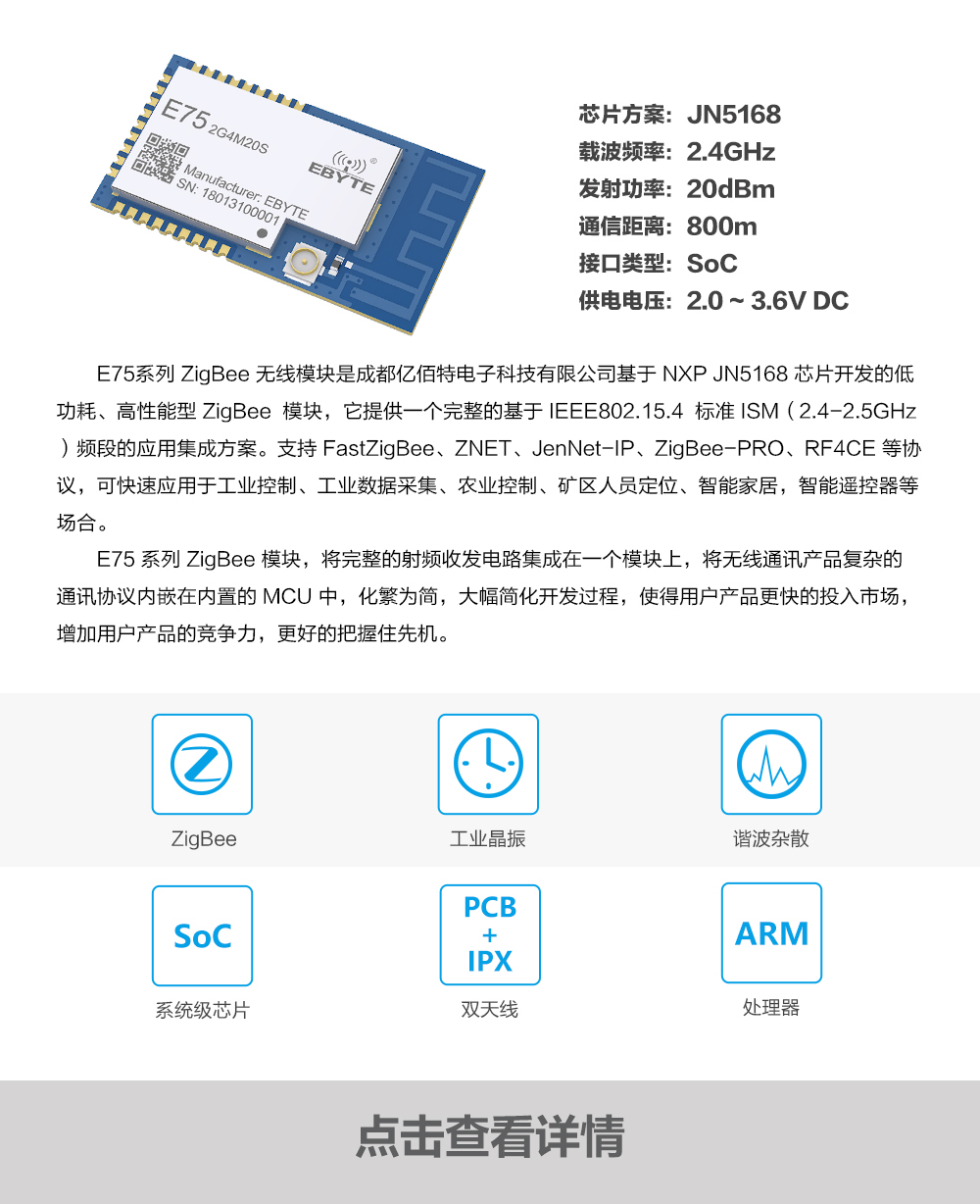

E75系列ZigBee無線模塊是成都億佰特電子科技有限公司基于NXP公司JN5168芯片開發的低功耗、高性能型ZigBee模塊,該zigbee模塊提供一個完整的基于IEEE 802.15.4通信標準ISM (2.4-2.5GHz)頻段的應用集成方案。支持FastZigBee、ZNET、JenNet-IP、ZigBee-PRO、RF4CE等協議,可快速應用于工業控制、工業數據采集、農業控制、礦區人員定位、智能家居,智能遙控器等場合。
E75系列ZigBee模塊,將完整的射頻收發電路集成在一個無線模塊上,將無線通訊產品復雜的通訊協議內嵌在內置的MCU中,化繁為簡,大幅簡化開發過程,使得用戶產品更快的投入市場,增加用戶產品的競爭力,更好的把握住先機。
理想條件下,通信距離可達 500m;
最大發射功率 10mW,軟件多級可調;
支持 ZNET、JenNet-IP、ZigBee-PRO、RF4CE;
支持全球免許可 ISM ?2.4GHz 頻段;
內置 32-bit 高性能低功耗處理器;
豐富的資源,512KB ?FLASH,32KB ?RAM;
支持 2.0~3.6V 供電,大于 3.3V 供電均可保證最佳性能;
工業級標準設計,支持-40~+85℃下長時間使用;
雙天線可選(PCB/IPX),用戶可根據自身需求選擇使用。
智能家居以及工業傳感器等;
安防系統、定位系統;
無線遙控,無人機;
無線游戲遙控器;
醫療保健產品;
無線語音,無線耳機;
汽車行業應用。
主要參數 | 性能 | 備注 | |||
最小值 | 典型值 | 最大值 | |||
工作電壓(V) | 2.0 | 3.3 | 3.6 | ≥3.3V ?可保證輸出功率 | |
通信電平(V) |
| 3.3 |
| 使用 5V ?TTL ?有風險燒毀 | |
工作溫度(℃) | -40 | - | +85 | 工業級設計 | |
工作頻段(MHz) | 2405 | - | 2480 | 支持 ISM ?頻段 | |
功 耗 | 發射電流(mA) |
| 30 |
| 瞬時功耗 |
接收電流(mA) |
| 15 |
|
| |
休眠電流(μA) |
| 1 |
| 軟件關斷 | |
最大發射功率(dBm) | 9.6 | 10.0 | 10.5 |
| |
接收靈敏度(dBm) | -95.5 | -96 | -97 |
今天的分享就到這里啦,億佰特人每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多產品更多資料,感興趣的小伙伴可以登錄我們的官網http://twohalves.cn/進行了解,還有客服小姐姐在線答疑哦!
