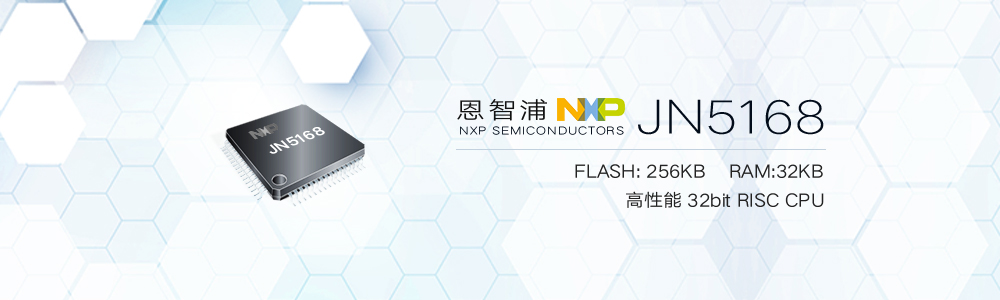

芯片方案：JN5168
工作頻率：2.405~2.48GHz
發射功率：20dBm
通信距離：1km
通信接口：I/O
產品重量：1.9±0.1g

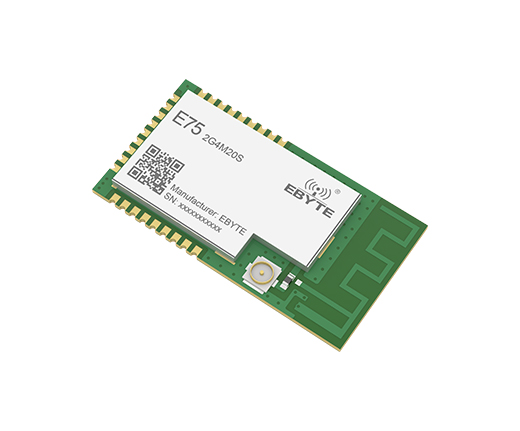

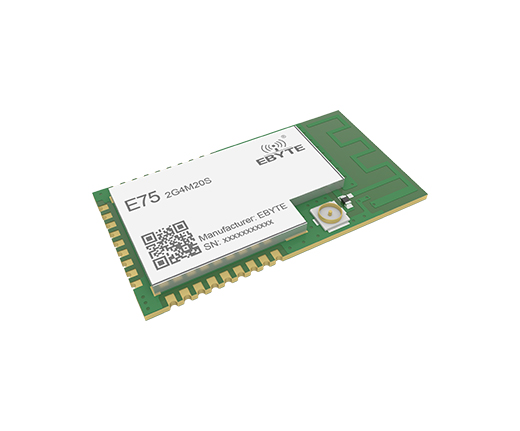

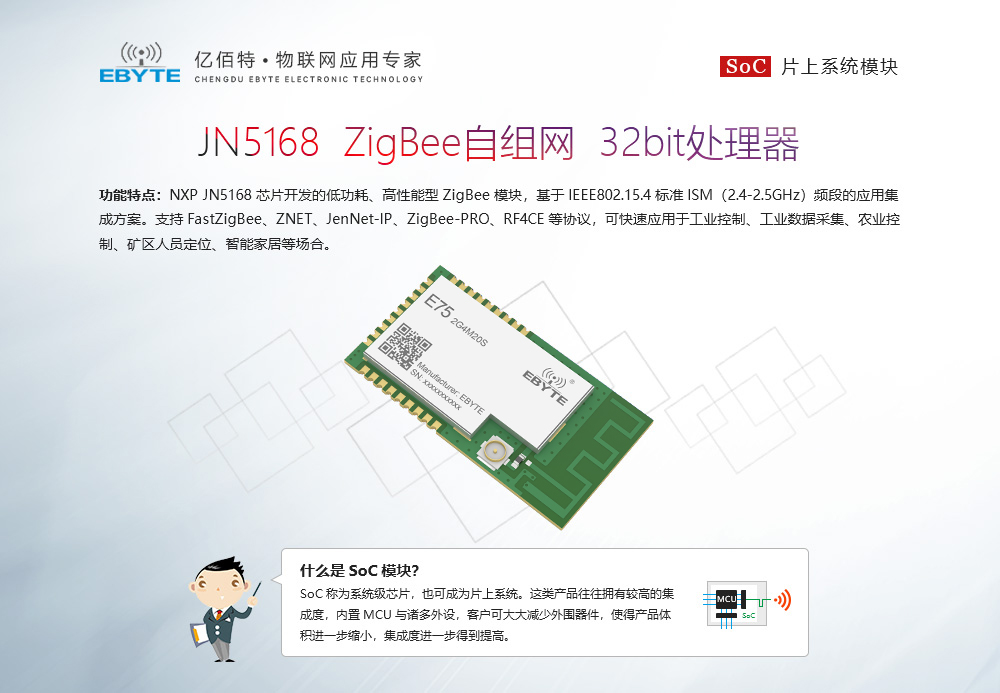

產品簡介：E75-2G4M20S是基于NXP JN5168 芯片開發的低功耗、高性能型ZigBee模塊，提供一個完整的基于IEEE802.15.4標準ISM（2.4-2.5GHz）頻段的應用集成方案。支持FastZigBee、ZNET、JenNet-IP、ZigBee-PRO、RF4CE等協議，可快速應用于工業控制、工業數據采集、農業控制、礦區人員定位、智能家居，智能遙控器等場合。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2405~2480 MHz | 出廠默認 2.4GHz (32MHz晶振） |
| 發射功率 | 20 dBm | 最大功率（約100mW） |
| 接收靈敏度 | -100 dBm | 空速 250kbps |
| 空中速率 | 250kbps | |

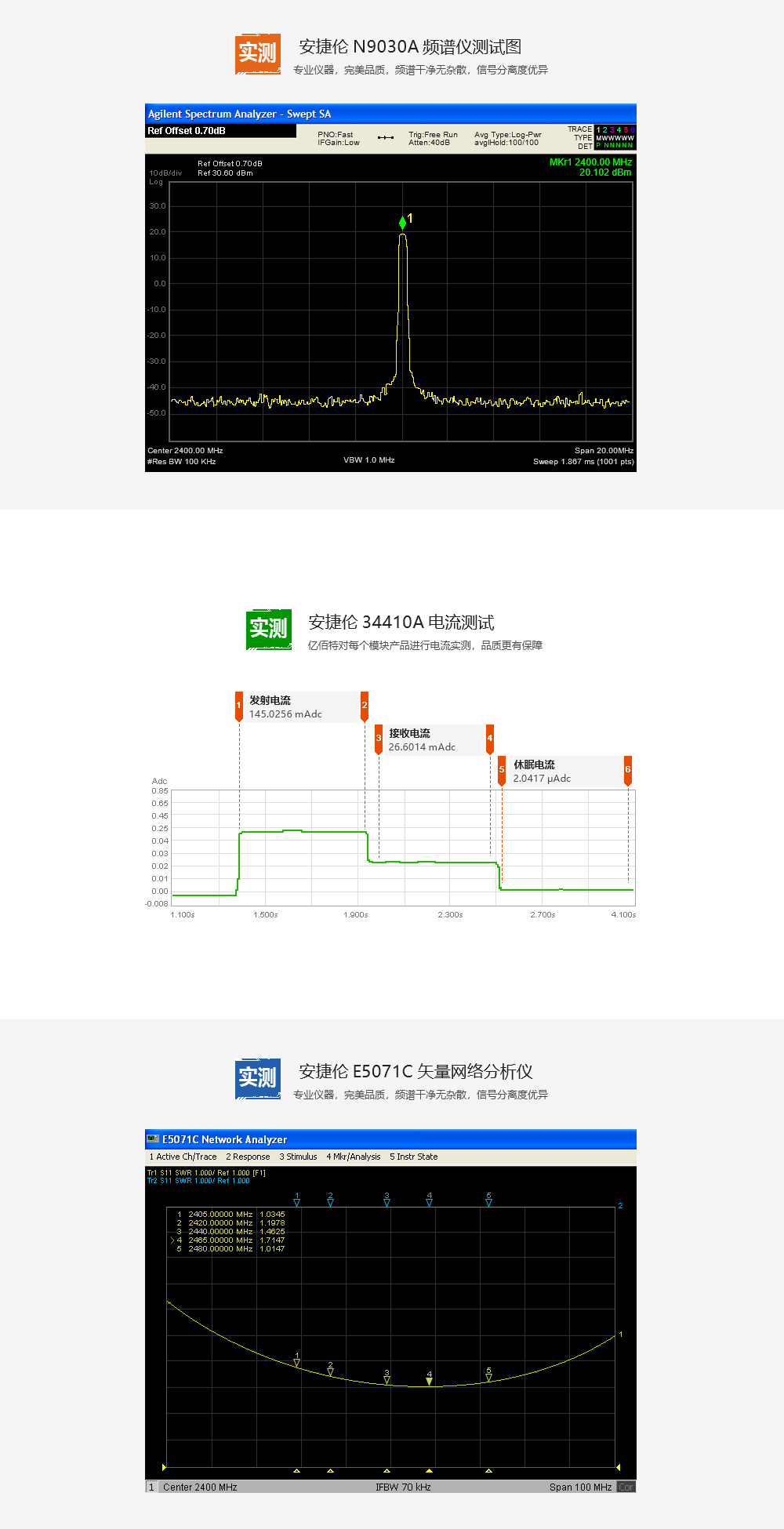

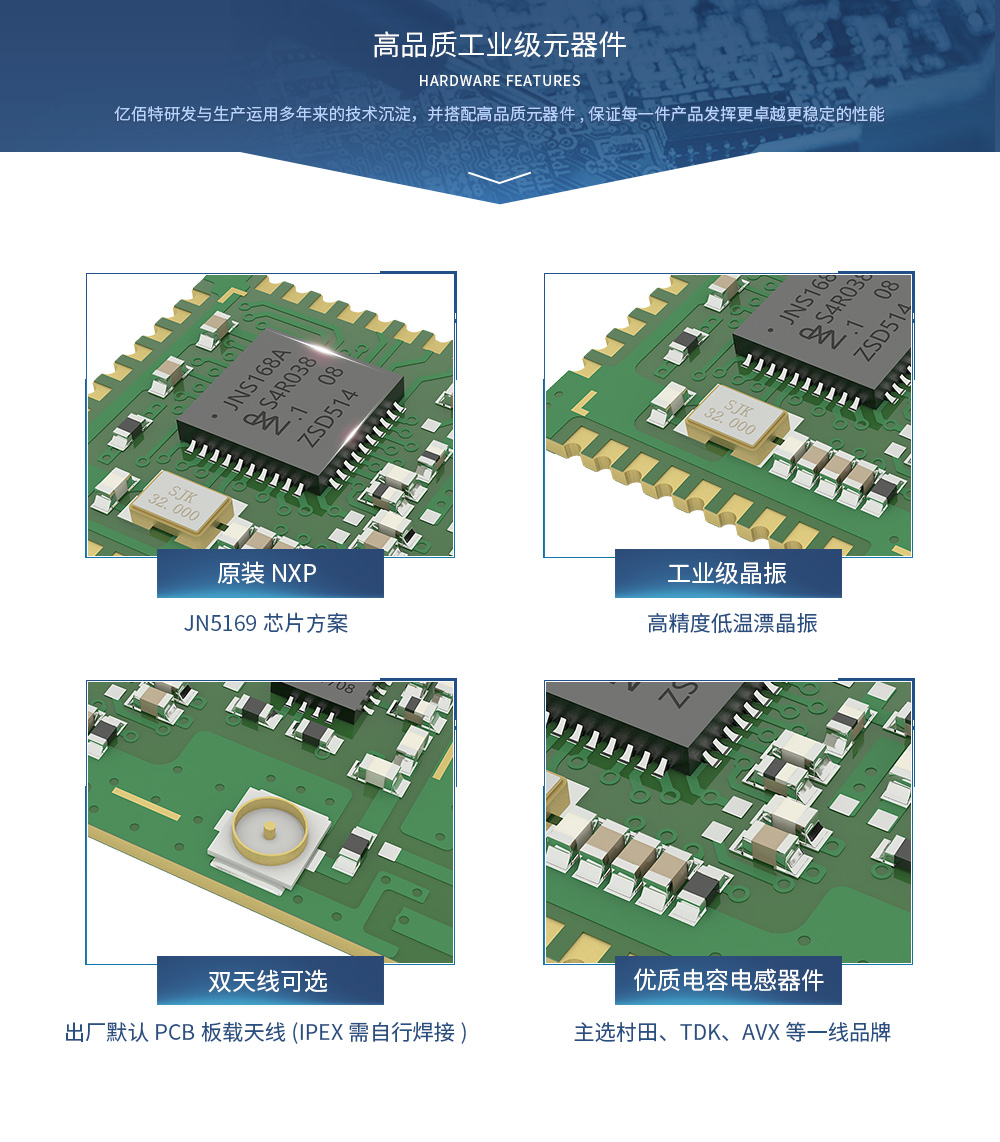

| 實測距離 | 1000米 | 晴朗空曠環境，最大功率，天線增益5dBi，高度2m，空速250kbps |
| 硬件參數 | 參數值 | 備注 |
| IC全稱 | JN5168ASGU482/QFN40 | |
| FLASH | 256 KB | |
| RAM | 32 KB | |
| 內核 | 高性能 32bit RISC CPU | |
| 尺寸大小 | 16 * 30 mm | |
| 天線形式 | PCB/IPEX | |
| 通信接口 | SPI | |
| 封裝方式 | 貼片 | |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 電源電壓 | 2.0 | 3.3 | 3.6 | V | |
| 通信電平 | 2.0 | 3.3 | 3.6 | V | |
| 發射電流 | 136 | 145 | 160 | mA | 20dBm（100mW） |
| 接收電流 | 24 | 26 | 29 | mA | |
| 休眠電流 | 1 | 2 | 3 | μA | |
| 工作溫度 | -40 | 20 | +85 | ℃ | |
| 工作濕度 | 10 | 60 | 90 | % | |
| 儲存溫度 | -40 | 20 | +125 | ℃ |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 1 | ADC1 | 輸入/輸出 | JN5168 輸入 ADC 引腳（詳見 JN5168 手冊） |
| 2 | SPI-CLK | 輸入 | JN5168 芯片 SPI 通信時鐘引腳 |
| 3 | SPI-MISO/ISP | 輸入/輸出 | JN5168 芯片 SPI 數據輸出，ISP為使用串口燒錄時將該引腳拉低后上電模塊進入固件燒錄模式 |
| 4 | SPI-MOSI | 輸入/輸出 | JN5168 芯片 SPI 數據輸入 |
| 5 | SPI0-SE | 輸入 | 模塊片選引腳，用于開始一個SPI通信 |
| 6 | DIO0 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 7 | DIO1 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 8 | NC | -- | NC |
| 9 | NC | -- | NC |
| 10 | DIO4 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 11 | DIO5 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 12 | DIO6 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 13 | DIO7 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 14 | DIO8 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 15 | DIO9 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 16 | DIO10 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 17 | VDD | 電源正 | 供電電源，范圍2.0~3.6V（推薦3.3V，建議外部增加陶瓷濾波電容） |
| 18 | GND | 電源地 | 地線，連接到電源參考地 |
| 19 | DIO11 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 20 | DIO12 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 21 | DIO13 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 22 | REST | 輸入 | 模塊復位觸發輸入腳 |
| 23 | DIO14 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 24 | DIO15 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 25 | DIO16 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 26 | DIO17 | 輸入/輸出 | 可配置的通用 IO 口（詳見 JN5168 手冊） |
| 27 | ADC2 | 輸入 | JN5168 輸入 ADC 引腳（詳見 JN5168 手冊） |
