ModBus通信協議，用于連接自動化設備（如PLC、溫度控制器等）和計算機。它被廣泛應用于工業控制系統，支持多種通信方式，包括ModBus RTU、ModBus ASCII和ModBus TCP協議等。本文將主要解釋這三種通信方式的區別和應用場景。
所有ModBus協議的基本結構
無論變體如何，所有標準ModBus通信都遵循相同的消息傳遞結構。一切都圍繞著將值存儲在寄存器中然后讀取它們。這里有幾種數據類型在起作用。
例如，離散輸入可以存儲為單個位。更廣泛地說，輸入寄存器存儲基于ModBus的設備收集的值。將多個分立器件存儲為單個位，而模擬值甚至 ASCII 字符可能存儲在 8 位寄存器中（最低有效位為 0 位，最高有效位為 64 位）。

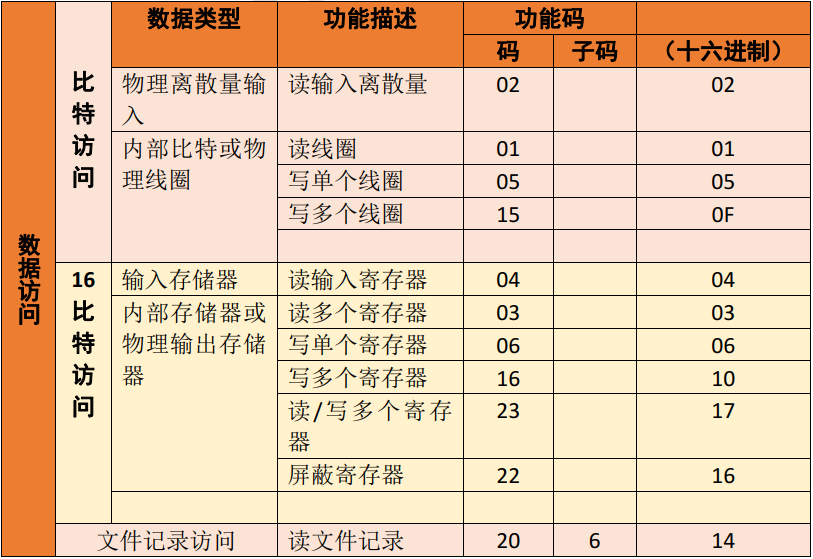

不同類型的寄存器按用于輪詢它們的功能代碼進行分類。功能代碼字段中的“1”用于“讀取線圈”（檢查控制繼電器的狀態）。“2”表示“讀取離散輸入”（檢查離散輸入的狀態）?！?”是“讀保持寄存器”（從多用途讀/寫寄存器收集數據）。ModBus 規范中還有更多。寄存器由其“起始地址”請求，起始地址是一個 16 位值，用于唯一標識設備中的每個寄存器。對RTU或其他設備的主控請求將始終引用要報告的所需寄存器。
ModBus RTU通信協議

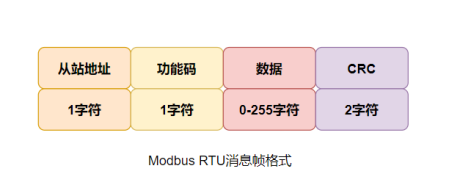

ModBus RTU（Remote Terminal Unit）是ModBus協議最常見的實現方式，采用二進制數據傳輸，具有較高的傳輸效率和穩定性。它使用串行通信，支持RS232和RS485兩種接口。在RTU模式下，每個字節可以傳輸兩位十六進制字符。比如0xAB會直接以十六進制0xAB（二進制10101011）進行發送。其消息幀格式由以下部分組成：
RTU模式采用16 位CRC校驗，后續的命令/數據帶有循環冗余校驗的校驗和。RTU模式比較常用，而ASCII一般很少用。
ModBus TCP通信協議

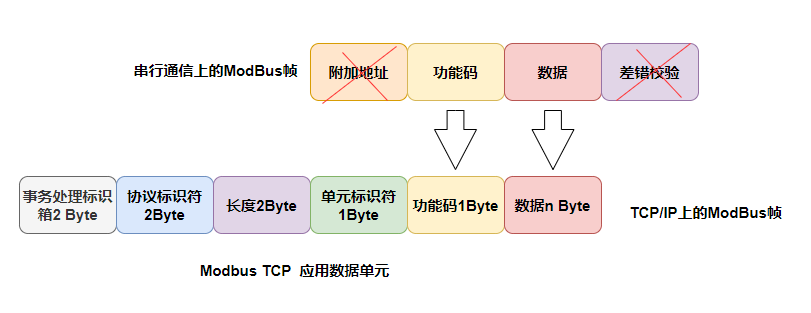

ModBus TCP（Transmission Control Protocol）是ModBus協議的一種擴展，它使用TCP/IP協議進行通信，可以在局域網（LAN）和廣域網（WAN）之間傳輸數據。ModBus TCP支持多種網絡設備，包括計算機、服務器、交換機、路由器等。它適用于遠程監控和控制，常用于工業網絡和物聯網應用。該協議的物理層、數據鏈路層、網絡層、傳輸層都是基于TCP協議，它只是在應用層將ModBus協議封裝進去。然后接收端將該TCP數據包拆包后，重新獲得原始ModBus幀，然后按照ModBus協議規范進行解析，并將要返回的數據包重新封裝到TCP協議中，發回至發送端。與串行通信的傳輸格式不同，TCP模式去除了附加地址和校驗，增加報文頭，如下圖所示。
Modbus協議通過以太網傳輸時使用TCP模式，不使用校驗，因?yàn)門CP協議是一個面向連接的可靠協議。
ModBus RTU和ModBus TCP作為ModBus協議的兩個主要變體，傳統上，ModBus RTU（需要將信息傳送回ModBus主站或SCADA HMI的RTU）被許多不同類型的設備使用。ModBus RTU通常通過RS485串行發送。這種菊花鏈通信通道允許多個設備在主從配置中向單個HMI端口報告。每個從設備都能夠通過向主設備發送流量來說話。這使得ModBus網絡結構保持相當簡單。

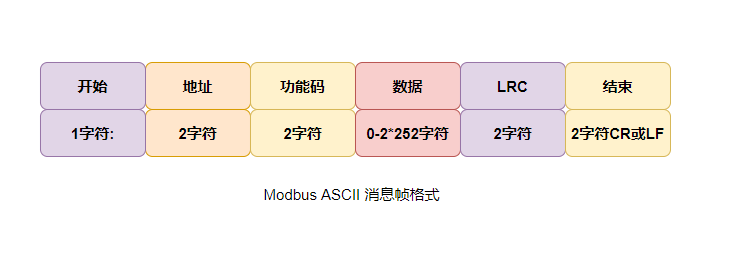

ModBus ASCII（American Standard Code for Information Interchange）采用ASCII碼傳輸文本信息，每個8Bit 字節都作為兩個ASCII字符發送。相對ModBus RTU而言，它的傳輸效率較低，但具有更好的可讀性。ModBus ASCII也使用串行通信，并支持RS232和RS485兩種接口，適用于短距離通信。在ASCII模式下，每個8位的字節拆分為兩個ASCII字符進行發送，消息幀以英文冒號“：”開始，以回車和換行（CRLF）符號結束。例如十六進制數0xAB，會被分解成ASCII字符“A”和“B”進行發送。
ASCII模式允許兩個字符之間長達1s的間隔時間而不引發通信故障，ASCII格式采用縱向冗余校驗（LRC）的校驗和。
ModBus RTU和ModBus TCP的主要區別在于ModBus RTU使用菊花鏈網絡，因此可以通過兩條線連接整個網絡，并通過為每個節點提供唯一的地址來與每個設備進行通信。ModBus TCP使用星形網絡，其中每個節點都有一條稱為Cat 5或Cat 6的單獨電纜。它們可以使用路由器連接。它們還帶有網絡上每個節點唯一的個人地址。地址可以是 1 到 255，這意味著理論上，我們可以在同一網絡上擁有 254 臺設備。也可以通過互聯網使用ModBus TCP。
在ModBus RTU和ModBus ASCII中，通信是通過串行接口進行的，這意味著它們只能在較短的距離內進行通信。因此，如果需要在較遠的距離進行通信，則需要使用ModBus TCP。另一方面，ModBus RTU和ModBus ASCII使用二進制和ASCII碼分別進行數據傳輸，因此它們的傳輸效率和可讀性存在差異。在選擇ModBus通信方式時，需要考慮多種因素，包括通信距離、傳輸效率和可讀性。對于短距離通信，ModBus RTU和ModBus ASCII均可作為選擇。如果需要更高的傳輸效率，則可以選擇ModBus RTU；如果需要更好的可讀性，則可以選擇ModBus ASCII。對于遠距離通信，則只能使用ModBus TCP。
