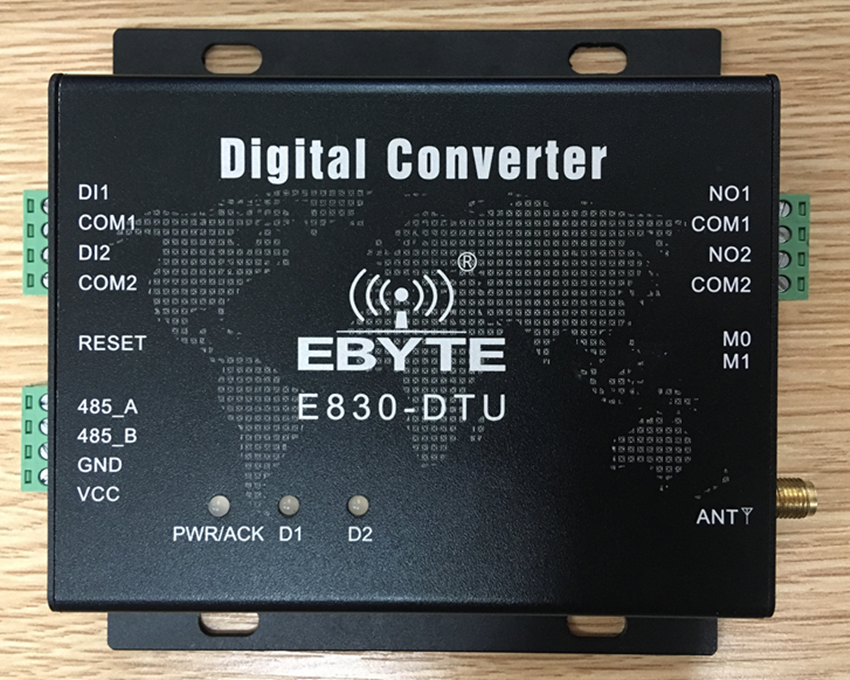

成都億佰特電子科技有限公司推出了一款基于LORA的開關量無線跟隨產品，名為E830-DTU（2R2-433L），此產品支持兩路開關量輸入和兩路繼電器輸出，電源供電為8-28VDC，支持4中工作模式，集數字量跟隨、控制和采集等功能于一身，采用433MHz LORA無線模塊數據遠程傳輸，傳輸效果好，抗干擾能力強。

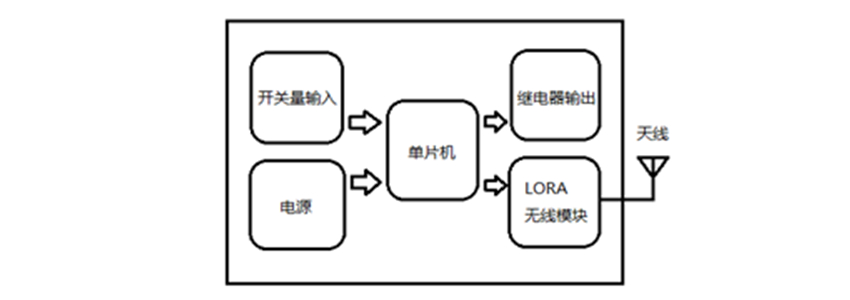

該產品主要由5大部分組成，分別是電源供電部分、單片機部分、開關量輸入部分、繼電器輸出部分及LORA無線模塊部分。
1、電源供電部分
供電范圍為8-28VDC，采用DCDC降壓，給其他各部分供電。內部設計了過流過壓保護、防浪涌防反接保護，保證了供電的穩定性。
2、開關量輸入部分
輸入采用光耦隔離，光電耦合器由發光器件和光接收器件兩部分組成，發光二極管的作用是將電信號轉換為光信號，光信號作用在光敏三極管的基極上，使光敏三極管受光導通，這樣就對信號實現了電-光-電的轉換，把輸入側的電信號傳輸?shù)搅溯敵鰝?cè)，由于光電耦合的抗干擾性能和隔離性能比晶體管好，因此由它構成的邏輯電路更可靠。此部分將采集來的信號輸入到單片機內，由單片機處理。
3、繼電器輸出部分
輸出繼電器支持5A 30VDC/5A250VAC，由三極管驅動，單片機引腳控制。
4、LORA無線模塊部分
采用433MHz LORA無線模塊來傳輸數據，發射功率為30dBm，帶有PA功率放大器與LNA低噪聲放大器，從而提高通信穩定性，延長通信距離，均采用工業級晶振，保證其穩定性、一致性，精度均小于業內普遍采用的10ppm。模塊具有數據加密和壓縮功能。模塊在空中傳輸?shù)臄?shù)據，具有隨機性，通過嚴密的加解密算法，使得數據截獲失去意義。而數據壓縮功能有概率減小傳輸時間，減小受干擾的概率，提高可靠性和傳輸效率。
5、單片機部分
采用STM32的一款單片機，高性能，處理各部分?jǐn)?shù)據，然后再將數據由無線模塊傳出。
