前文小編講解了Modbus TCP與Modbus RTU通信協議詳解和ModBus RTU通信協議與ModBus TCP通信協議詳解兩篇文章，本文會詳細的介紹了ModBus RTU、ModBus ASCII、ModBus TCP三大協議有什么區別？如下文所述：
ModBus是一種通信協議，用于連接自動化設備（如PLC、溫度控制器等）和計算機。Modbus協議被廣泛應用于工業控制系統，支持多種通信方式，包括ModBus RTU、ModBus ASCII和ModBus TCP。本文將解釋這三種通信方式的區別和應用場景。
ModBus RTU（Remote Terminal Unit）是ModBus協議最常見的實現方式，采用二進制數據傳輸，具有較高的傳輸效率和穩定性。它使用串行通信，支持RS232和RS485兩種接口。在RTU模式下，每個字節可以傳輸兩位十六進制字符。比如0xAB會直接以十六進制0xAB（二進制10101011）進行發送。
其消息幀格式由以下部分組成：

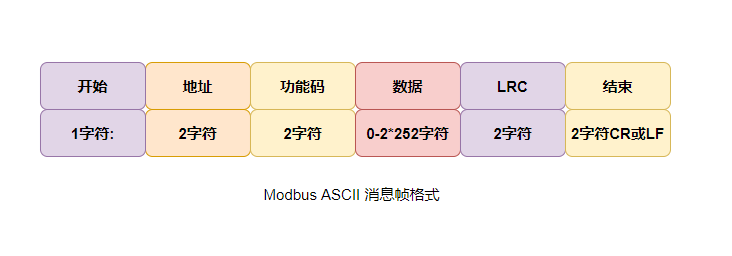

ModBus ASCII（American Standard Code for Information Interchange）采用ASCII碼傳輸文本信息，相對于ModBus RTU而言，它的傳輸效率較低，但具有更好的可讀性。ModBus ASCII也使用串行通信，并支持RS232和RS485兩種接口，適用于短距離通信。在ASCII模式下，每個8位的字節拆分為兩個ASCII字符進行發送，消息幀以英文冒號“：”開始，以回車和換行（CRLF）符號結束。例如十六進制數0xAB，會被分解成ASCII字符“A”和“B”進行發送。

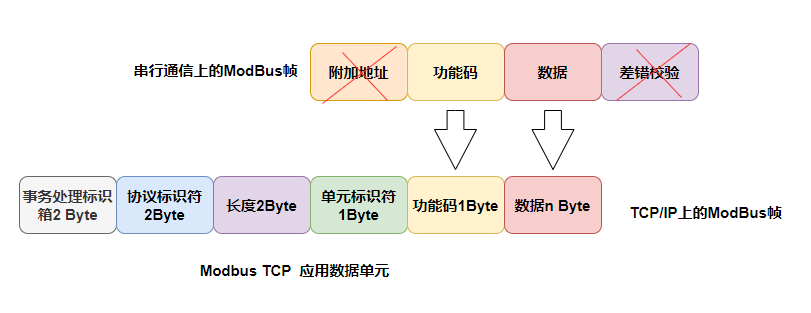

ModBus TCP（Transmission Control Protocol）是ModBus協議的一種擴展，它使用TCP/IP協議進行通信，可以在局域網（LAN）和廣域網（WAN）之間傳輸數據。ModBus TCP支持多種網絡設備，包括計算機、服務器、交換機、路由器等。它適用于遠程監控和控制，常用于工業網絡和物聯網應用。該協議的物理層、數據鏈路層、網絡層、傳輸層都是基于TCP協議，它只是在應用層將ModBus協議封裝進去。然后接收端將該TCP數據包拆包后，重新獲得原始ModBus幀，然后按照ModBus協議規范進行解析，并將要返回的數據包重新封裝到TCP協議中，發回至發送端。與串行通信的傳輸格式不同，TCP模式去除了附加地址和校驗，增加報文頭，如下圖所示。
在ModBus RTU和ModBus ASCII中，通信是通過串行接口進行的，這意味著它們只能在較短的距離內進行通信。因此，如果需要在較遠的距離內進行通信，則需要使用ModBus TCP。另一方面，ModBus RTU和ModBus ASCII使用二進制和ASCII碼分別進行數據傳輸，因此它們的傳輸效率和可讀性存在差異。在選擇ModBus通信方式時，需要考慮多種因素，包括通信距離、傳輸效率和可讀性。對于短距離通信，ModBus RTU協議和ModBus ASCII協議均可作為選擇。如果需要更高的傳輸效率，則可以選擇ModBus RTU；如果需要更好的可讀性，則可以選擇ModBus ASCII。對于遠距離通信，則只能使用ModBus TCP協議。
