物聯網是新一代信息技術的重要組成部分，也是“信息化”時代的重要發展階段。其英文名稱是：“Internet of things（IoT）”。顧名思義，物聯網就是物物相連的互聯網。這有兩層意思：其一，物聯網的核心和基礎仍然是互聯網，是在互聯網基礎上的延伸和擴展的網絡；其二，其用戶端延伸和擴展到了任何物品與物品之間，進行信息交換和通信，也就是物物相息。物聯網通過智能感知、識別技術與普適計算等通信感知技術，廣泛應用于網絡的融合中，也因此被稱為繼計算機、互聯網之后世界信息產業發展的第三次浪潮。物聯網是互聯網的應用拓展，與其說物聯網是網絡，不如說物聯網是業務和應用。
接下來將以億佰特電子科技有限公司的E103-W02(Wifi),E104-BT02(藍牙), E18(Zigbee)三種模塊為基礎，介紹物聯網相關的應用場景和方案。

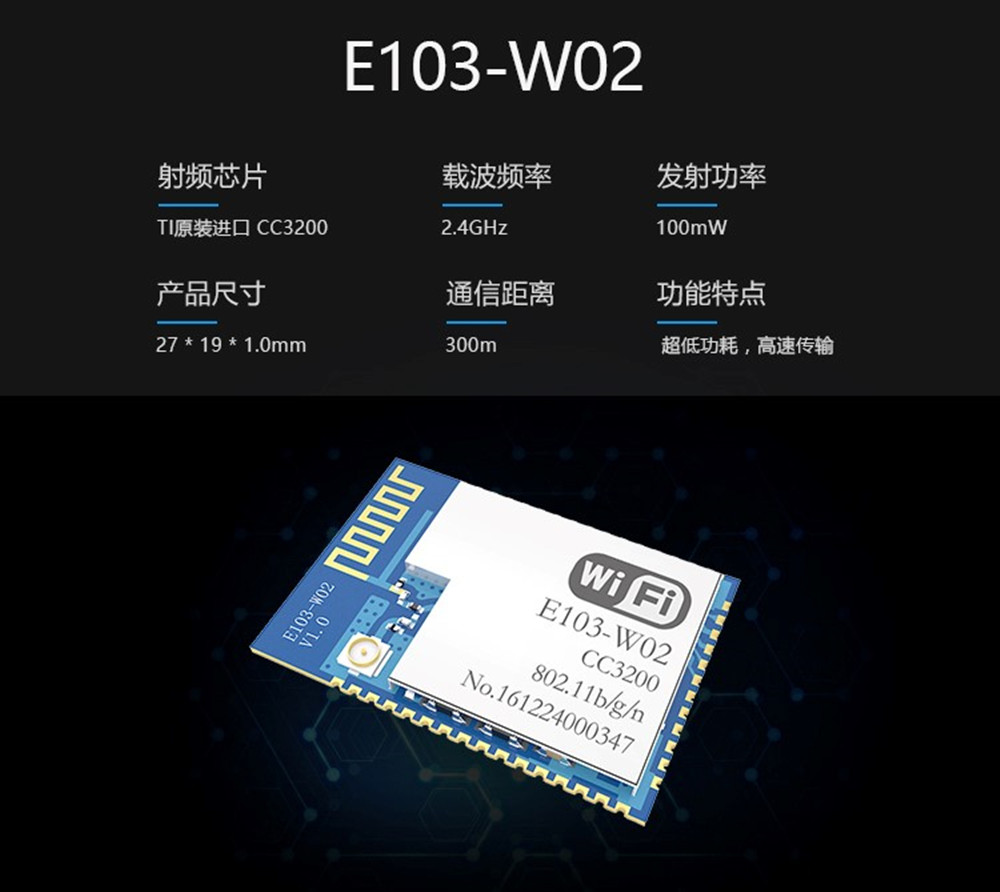

E103-W02 模塊是基于 TI 公司的 CC3200芯片研發。模塊集成了透?jìng)鞴δ?，即拿即用，支持串?AT 指令集用戶通過串口即可使用網絡訪問的功能，已廣泛應用于穿戴設備、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網等領域。
E103-W02 模塊支持標準的IEEE802.11b/g/n 協議和完整的 TCP/IP 協議棧，支持 STA/AP 工作模式、支持 SmartConfig、串口透?jìng)?、開機透?jìng)鞯裙δ?，?jiǎn)單配置后便可以非常便利的實現網絡訪問功能，最大限度減少開發者的工作和項目開發時間。
E103-W02 是一款超低功耗串口轉 Wi-Fi 模塊，貼片小體積封裝，PCB天線，工作在 2.4~2.484GHz 頻段。模塊可使用串口進行數據收發，降低了無線應用的門檻。

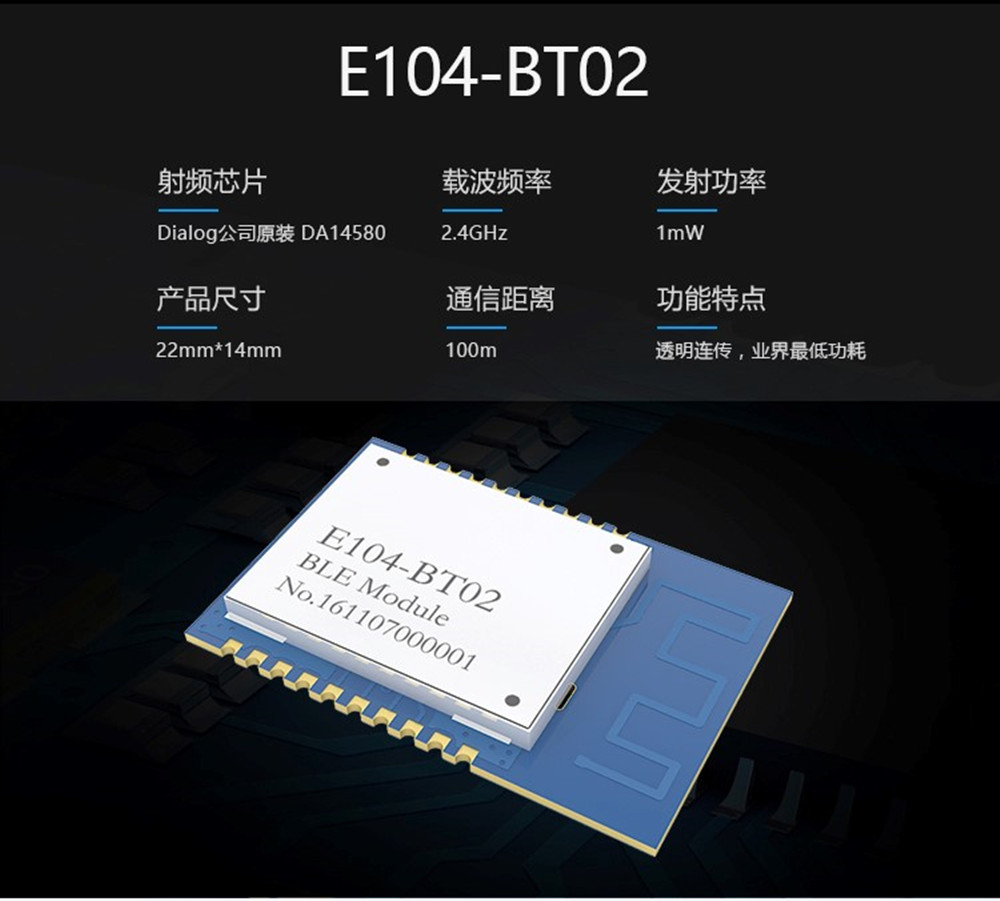

E104-BT02藍牙模塊是基于Dialog 公司的DA14580芯片研發，是一款超高性價比的1mW（0dBm）串口轉BLE模塊，小體積貼片封裝，PCB 板載天線，工作在 2.4GHz 頻段。
藍牙模塊集成了透?jìng)鞴δ?、主從一體，即拿即用。支持串口指令配置模塊參數和功能，廣泛應用于穿戴設備、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網等領域，模塊具有穩定性高和超低的睡眠功耗，從機模式最低工作電流 3uA 以下（開啟廣播功能），可實現紐扣單電池供電。數據傳輸穩定高效，從機模式下，支持波特率最大19200bps的數據連傳功能，是一款名副其實的數據透?jìng)髂K。
E104-BT02模塊支持標準BluetoothV4.1 協議，簡單配置后可與任何符合藍牙4.1協議的主機建立連接，實現串口數據透?jìng)?。無線模塊支持主從角色配置，可以實現主從模塊點對點連接實現數據快速透?jìng)鞴δ?。最大限度減少開發者的工作和項目開發時間。
3. E18 Zigbee模塊

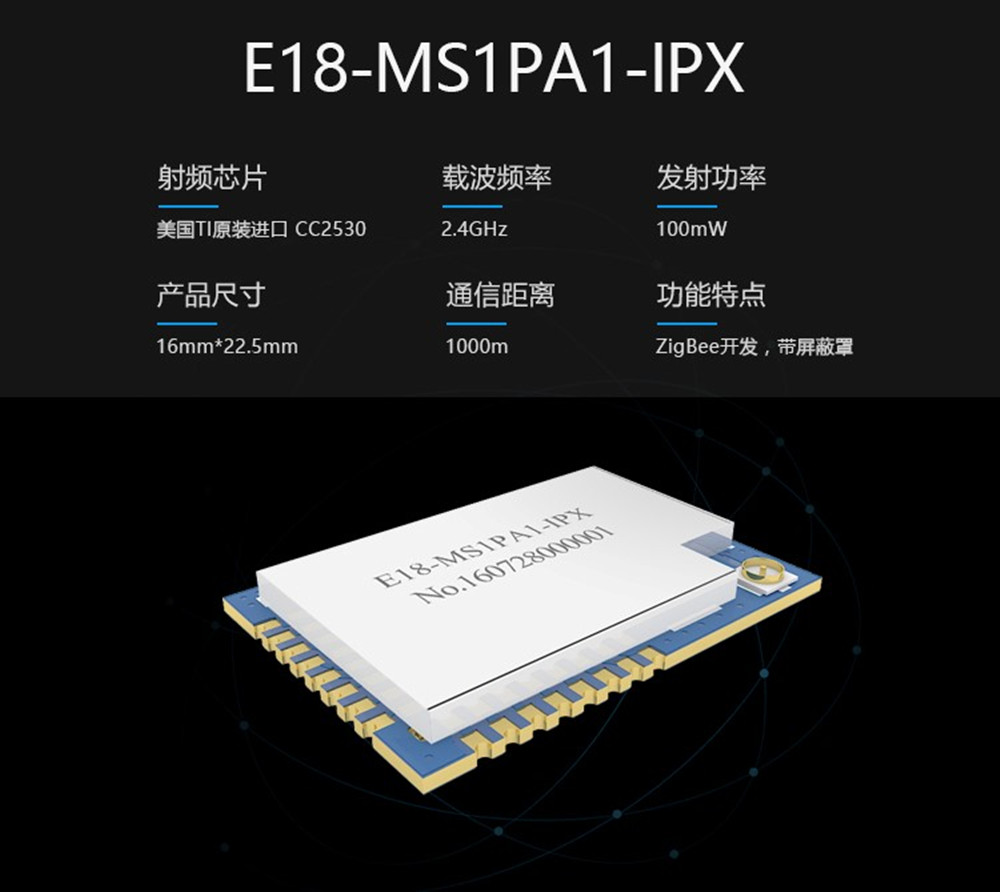

E18-MS1PA1-IPX 是由億佰特電子科技有限公司設計生產的一款體積極小的 2.4GHz 無線模塊，發射功率 100mW，貼片型(引腳間距 1.27mm)，收發一體；模塊自帶 IPEX射頻接口。該模塊目前已經穩定量產，并適用于多種應用場景（尤其智能家居）。
E18-MS1PA1-IPX采用全套TI方案，美國德州儀器（TI）公司原裝進口CC2530射頻芯片，芯片內部集成了8051單片機及無線收發器，并適用于ZigBee設計及2.4GHz IEEE 802.15.4協議。模塊引出單片機所有IO口，可進行多方位的開發。該模塊內帶功放芯片CC2592，增加了無線通信距離。適用于二次開發，出廠已燒錄自組網程序，可直接使用，支持串口收發。
4. 智能家居場景
無線通信模塊
智能家居的通信一般使用Wifi模塊，藍牙模塊和Zigbee模塊。而我們的手機，平板可以通過藍牙和Wifi接入進行數傳通信。電腦可以通過Wifi。
此方案中，藍牙和Wifi都可以作為設備的接入點，即使身邊沒有專業的Zigbee控制器，也可以通過藍牙，Wifi這些常用的設備接入，最終通過串口控制另一個可接入模塊和Zigbee的主設備。
E103-W02此時可以作為AP服務器使用，設備接入后可以連接指定服務器，發送通信，控制指令。E103-W02將通過串口把指令輸出，通過串口的轉發，可以控制藍牙模塊的動作，也可以控制Zigbee部分，同時也可以通過串口接收返回的數據，接受通信的返回值，實現查詢和監控的功能。（E103-W02亦可以通過STA模式接入家用路由器，這樣直接連接路由器Wifi，與模塊服務器簡歷連接，也可以實現功能）
E104-BT02在案例中的使用原理與Wifi模塊E104-BT02類似，通過藍牙設備做接入點，手機和平板端可以接入整個系統(部分帶藍牙的PC個人電腦也可以)。E104-BT02作為系統的指令中轉設備。再通過MCU的串口轉發，可以實現手持設備去和Wifi設備，Zigbee節點通信。
綜上所述，通過E104-BT02，E103-W02，以及E18三個模塊的配合使用?？梢詫?shí)現智能家居框架的搭建，配合現實中的智能電器使用，智能家居的構想變得更為現實。
除此以外，通過模塊的不同組合和配合，不僅僅是在智能家居領域，在智能倉儲、工業控制、遠程控制、遠距離監控等領域都可以很好的實現功能。
