LoRa技術是一種專用于遠距離低功耗的無線通信技術，具有體積小、功耗低、傳輸距離遠、抗干擾能力強等特點。其調制方式相對于其他無線通信方式來說，在通信距離方面增加了許多不可能，lora可廣泛應用于各種場合的遠距離低速率物聯網無線通信領域，比如lora技術自動抄表、樓宇自動化設備、無線安防系統、工業監視與控制等。
其中LoRa模塊的傳輸距離是很大的一個優點，但在實際應用場景中還是有距離過長的情況，如果使用大功率的數據傳輸模塊，功耗增加就是必然的，自然而然模塊成本也會隨之增加。那到底該如何延長傳輸距離呢？最常規的做法，就是使用中繼組網來實現距離的延續。

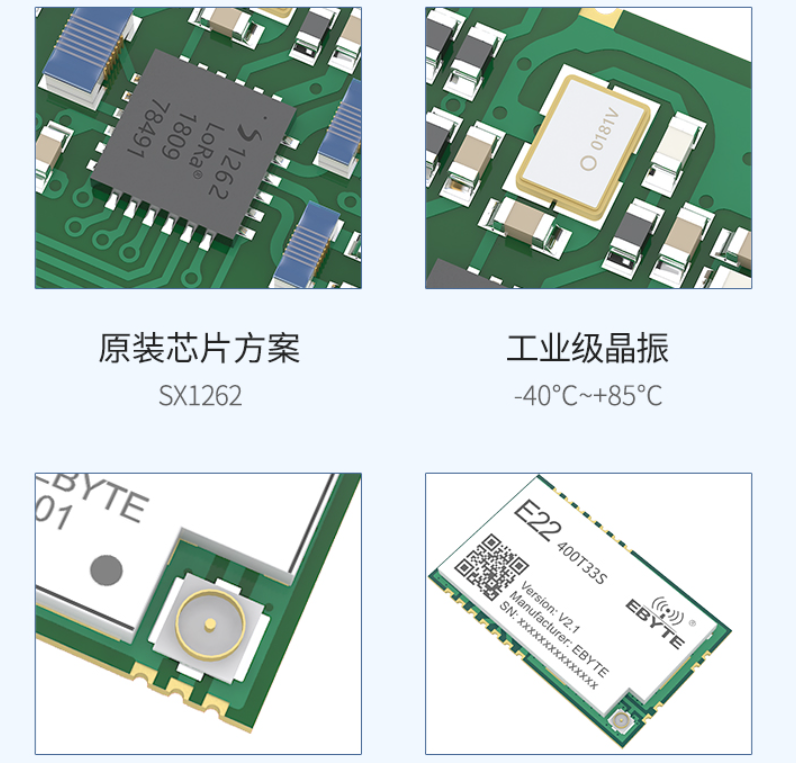

億佰特研發的E22系列是全新一代的LoRa無線模塊，基于SX1262射頻芯片的無線串口模塊（UART串口通信），支持空中喚醒、無線配置、載波監聽、自動中繼、通信密鑰等功能，支持分包長度設定，可提供定制開發服務。
lora模塊具有多種傳輸方式，有工作在433MHz、900MHz多個頻段可選，TTL電平輸出，采用全新一代LoRa擴頻技術，發送數據為星型通信方式，為自組網提供了便利。與傳統SX1278方案相比，SX1262更傳輸距離遠，速度更快，功耗更低，體積更?。籰ora模塊之間距離較遠時，集中器無法直接與某個終端進行通信，其他終端本身可作為中繼給該終端作為中繼與集中器通信，進行多個無線模塊之間自組網，組網形式為1個集中器加多個終端。
序號 | 中繼模式說明 |
1 | 通過配置模式設置中繼模式后，切換到一般模式下，中繼開始工作。 |
2 | 中繼模式下ADDH，ADDL不再作為模塊地址，而是分別對應NETID轉發配對，如果接收到其中一個網絡，則轉發到另一個網絡； 中繼器自身的網絡ID無效。 |
3 | 中繼模式下，中繼模塊不能發送和接收數據，無法進行低功耗操作。 |
4 | 用戶從模式3（休眠模式）進入到其他模式或在復位過程中，模塊會重新設置用戶參數，期間AUX輸出低電平。 |
1、轉發規則，中繼能將數據在兩個NETID之間進行雙向轉發。
2、中繼模式下，ADDHADDL不再作為模塊地址，作為NETID轉發配對。
如上圖所示：
“節點1” NETID為08。
“節點2” NETID為33。
中繼1 的ADDHADDL分別為08，33。
所以節點1（08）發送的信號能被轉發到節點2（33），同時節點1和節點2地址相同，因此節點1發送的數據能被節點2收到。
中繼2 的ADDHADDL分別為33，05，所以中繼2能轉發中繼1的數據到網絡NETID：05。
從而節點3和節點4能接收到節點1數據。節點4正常輸出數據，節點3與節點1地址不同，所以不輸出數據。
如上圖配置：節點1發送的數據節點2、4可以收到，節點2、4發送的數據，節點1也可以收到。
從目前LoRa模塊的應用情況來看，主要有數據透傳和LoRaWAN協議應用，LoRa模塊主要作為透傳的應用較多，像E22-系列l(wèi)ora模塊具有中繼組網功能的模塊，可廣泛應用于家庭安防報警及遠程無鑰匙進入、智能家居以及工業傳感器、無線報警安全系統、樓宇自動化解決方案、無線工業級遙控器、醫療保健產品、高級抄表架構(AMI)、汽車行業等應用。
