億佰特研發的實現的串口轉以太網模組產品有EBT3001和EBT3002，其中EBT3001是單串口轉以太網芯片，EBT3002是8路串口轉以太網芯片。EBT3001以太網芯片模塊是實現串口數據與以太網數據互相轉換的串口芯片；該串口轉以太網芯片可滿足各類串口設備、PLC模塊的聯網功能。EBT3001以太網芯片模塊功能及配置方式簡介、基礎配置功能詳解、Socket功能詳解 、以太網芯片高級功能詳解等詳細介紹，本文會詳細的介紹EBT3001以太網芯片Modbus網關功能的配置教程，包含Modbus RTU與 Modbus TCP協議轉換、簡單協議轉化模式、多主機模式、存儲型網關、可配置型網關、自動上傳等功能的配置演示教程。
啟用：將Modbus RTU協議與Modbus TCP 協議進行互轉。

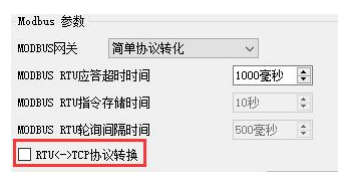

禁用：不進行協議轉換但對Modbus數據進行校驗，非Modbus數據（RTU協議/TCP協議）拋棄不進行傳輸。
將Modbus RTU數據轉換為Modbus TCP數據，或?qū)?Modbus TCP 數據轉換為 Modbus RTU數據，實現以太網 Modbus 數據與串口 Modbus 數據的互轉。

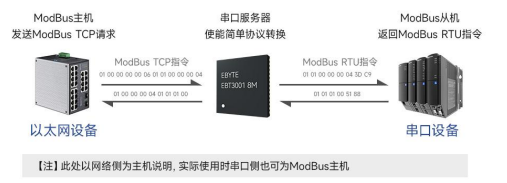

簡單協議轉換可以工作在任意模式（TCP 客戶端、TCP 服務器、UDP 客戶端、UDP 服務器、MQTT 客戶端、HTTP 客戶端），無論是工作在什么模式都只能存在一個 Modbus 主站。

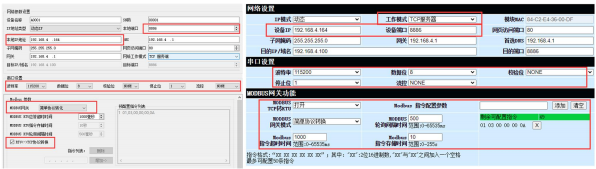

上位機/網頁配置：
Modbus Poll 與 Modbus Slave 軟件調試：

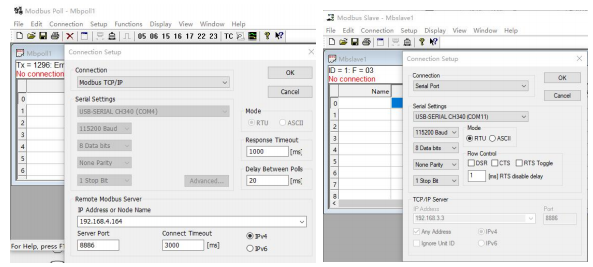

軟件連接設置：
軟件寄存器讀取與仿真配置：
Poll 菜單選擇 SetupàRead/Write Definition
Slave 菜單選擇 SetupàSlave Definition

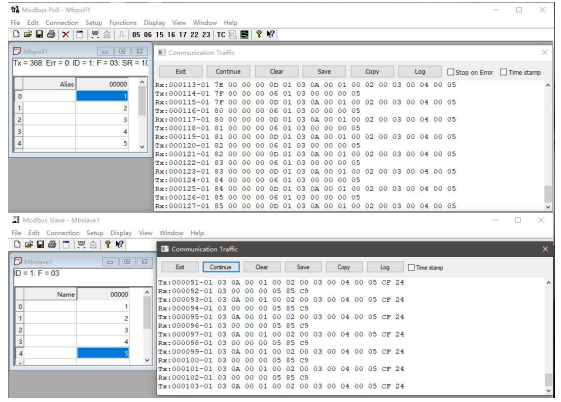

通訊演示：

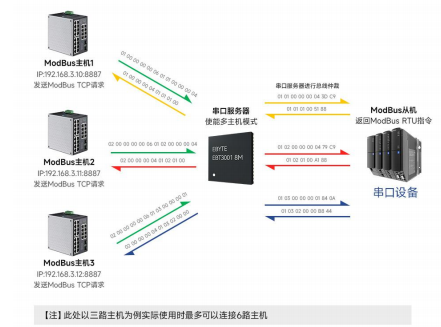

相對簡單協議轉換只能存在一個Modbus 主站，而多主機模式則可以最多處理 6 臺 ModbusTCP 主機，當多臺 Modbus 主機同時訪問時 Modbus 網關時會進行總線的占用調度（RS-485總線只能一次處理一個請求，而多主機模式則會根據 TCP 請求先后進行排序處理，其他鏈路進行等待），從而解決總線沖突問題（目前僅支持 6 主機連接），只支持工作在 TCP 服務器模式，從機只能在串口，否則無法正常工作。
建議在無多路主機使用時配置為“簡單協議轉換”。
上位機/網頁配置：
Modbus Poll 與 Modbus Slave 軟件調試：

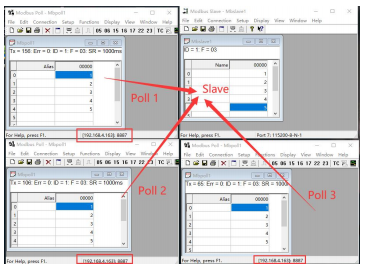

軟件配置與寄存器配置參考“簡單協議轉換”，同時開啟多個 Modbus Poll 軟件（3 路為例，最多可以支持到 6 路）。
存儲型網關不僅對總線數據進行仲裁還將對重復的讀取指令進行存儲，當不同主機請求相同數據時網關無需在多次詢問RTU 設備寄存器狀態，而直接返回存儲區內緩存的數據，極大程度上提升了網關的多主機請求處理能力，同時也縮短了整個請求流程所消耗的時間。用戶可以根據需求自定義存儲區指令輪詢間隔以及指令存儲時間。
存儲型網關作為對多主機請求性能的優化，也是只能工作在TCP 服務器模式，提升了網絡側的響應速度。
（1） 網關具有 5K 緩存用于存儲指令和返回結果的存儲（讀取 10 個保持寄存器為例，可以存儲 189 條指令與返回結果）；
（2） RTU 響應超時自動清空緩存，保證數據的實時性和真實性；
（3） 輪詢間隔可進行自定義，0-65535ms；
（4） 網關會根據用于配置的指令存儲時間輪詢 RTU 設備，MODBUS 主機在存儲時間沒有再次查詢?cè)撝噶?，網關自動刪除存儲指令釋放緩存；
（5） 第一條指令與控制指令（05、06、0F、10 功能碼）會直接訪問 RTU 設備；
（6） 僅支持 01、02、03、04Modbus 功能碼查詢結果存儲；

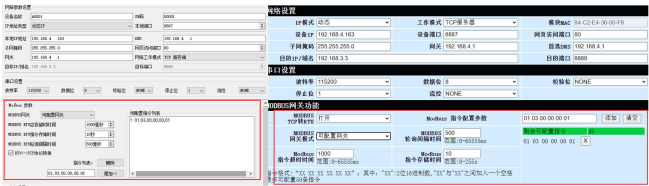

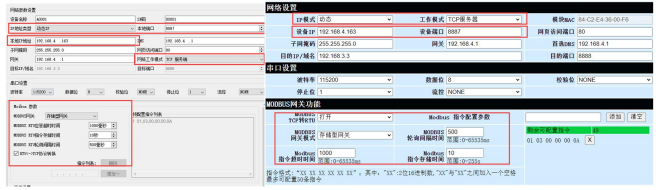

存儲型網關上位機與網頁配置：

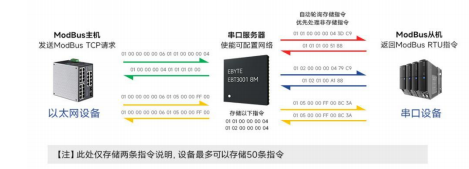

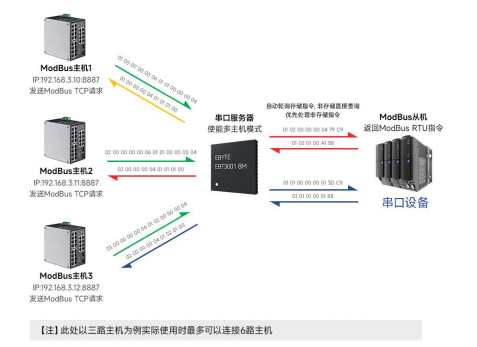

網關根據預配置的MODBUS 指令，自動輪詢 RTU 設備寄存器（僅支持 MODBUS 讀指令
的配置），非存儲表內指令會直接操作RTU 設備?？梢詫⒔?jīng)常讀取的指令提前存儲在網關內，可以縮短響應時間（查詢配置的指令）。由于以上特點，可配置型網關的串口側只可連接 Modbus從站。

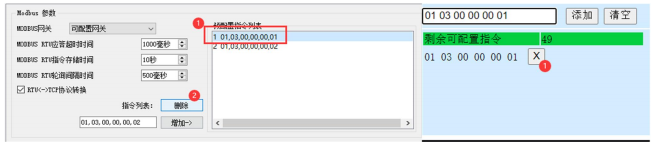

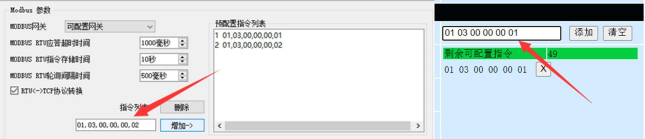

指令存儲說明（增加，指令錯誤與格式錯誤無法添加）：
指令存儲說明（刪除）：
上位機/網頁配置：
在客戶端模式（TCP 客戶端、UDP 客戶端、MQTT 客戶端、HTTP 客戶端）網關會自動輪詢存儲指令表內指令并上傳至服務器，可以根據需求選擇反饋格式（Modbus RTU 格式或者Modbus TCP 格式）以及指令輪詢間隔（0-65535ms）。

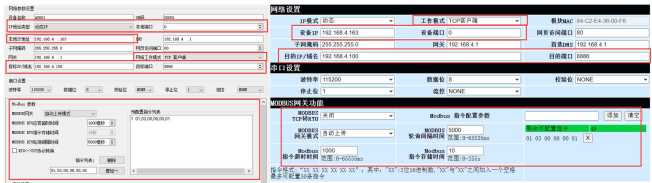

指令預存儲參考“可配置型網關-指令存儲說明”，自動上傳上位機/網頁配置：

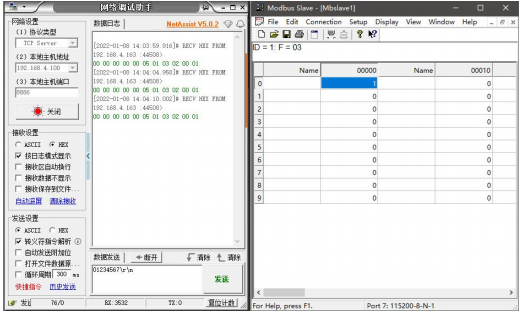

TCP 客戶端演示(Modbus RTU 格式)：

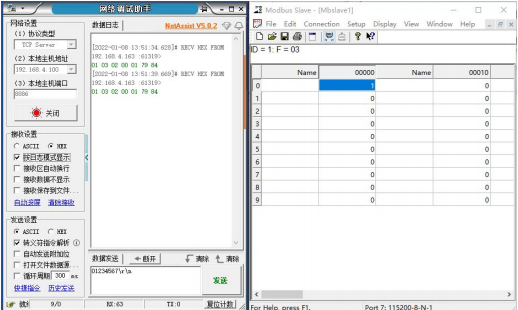

TCP 客戶端演示(Modbus TCP 格式)：

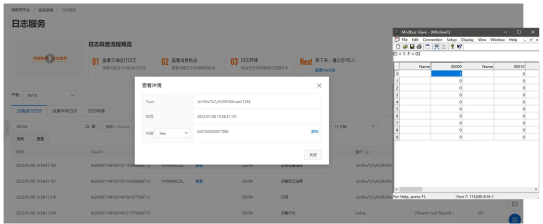

MQTT 客戶端演示(Modbus RTU 格式)：
MQTT 客戶端演示(Modbus TCP 格式)：
今天的分享就到這里啦，EBYTE人每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，還有客服小姐姐在線答疑哦！
