NB114串口服務器是可以實現RS485串口數據與以太網數據互相轉換的工業級單路以太網串口服務器；該單路串口服務器具有多種Modbus網關模式以及MQTTC/HTTPC物聯網網關模式，可滿足各類串口設備/PLC模塊的聯網功能；前邊小編介紹了NB114串口服務器的基礎功能介紹、配置MQTT軟件教程、快速入門配置教程和遠程串口升級及固件升級教程等等，本文小編重點介紹NB114串口服務器modbus網關配置功能介紹，如下文所示：

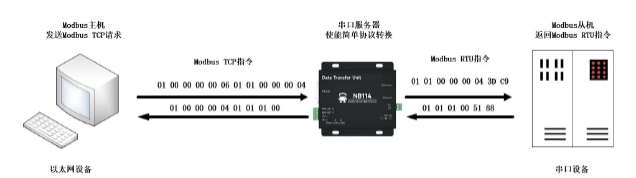

簡單協議轉化模式開啟：將Modbus RTU協議與Modbus TCP協議進行互轉，非 Modbus 數據（RTU/TCP）拋棄不進行轉換。
簡單協議轉化模式關閉：不進行協議轉換但對 Modbus 數據進行校驗，非 Modbus 數據（RTU/TCP）進行拋棄。
簡單協議轉換可以工作在任意模式（TCP 客戶端、TCP 服務器、UDP 客戶端、UDP 服務器、MQTT 客戶端、HTTP 客戶端），無論是工作在什么模式都只能存在一個 Modbus 主站。

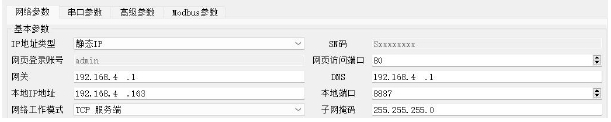

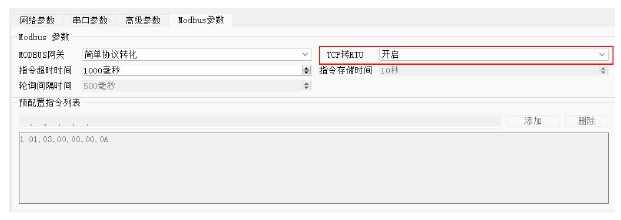

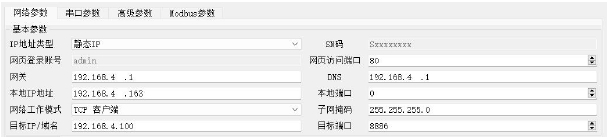

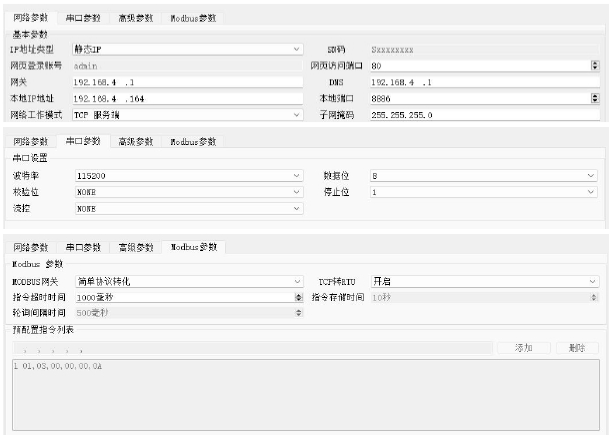

上位機/網頁配置：

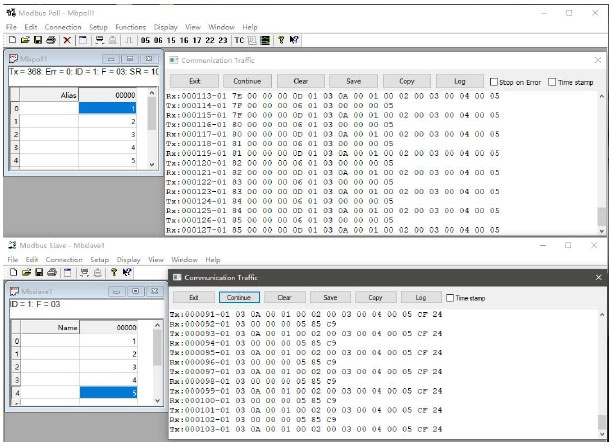

Modbus Poll 與 Modbus Slave 軟件調試：

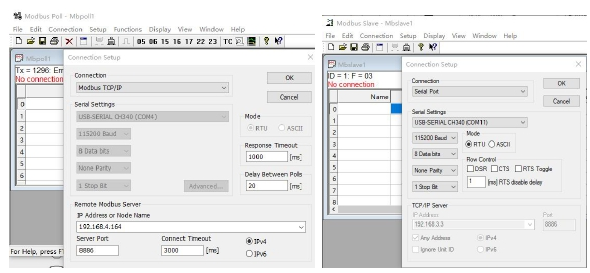

配置軟件連接設置：
軟件寄存器讀取與仿真配置：

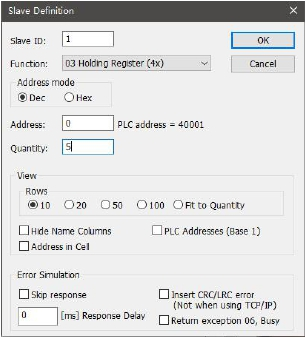

Poll 菜單選擇 SetupàRead/Write Definition
Slave 菜單選擇 SetupàSlave Definition
串口服務器通訊演示：

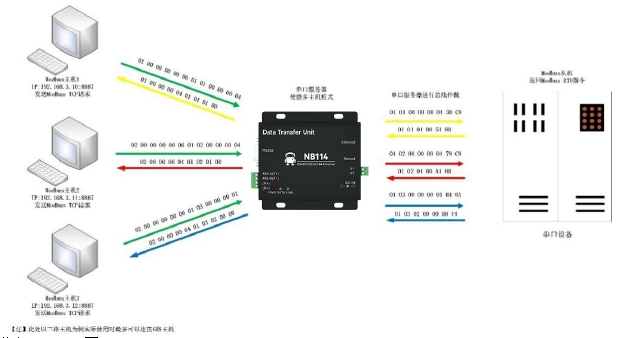

NB114串口服務器多主機模式則可以最多處理 6 臺 Modbus TCP 主機，當多臺 Modbus 主機同時訪問時，Modbus網關時會進行總線的占用調度（RS-485 總線只能一次處理一個請求，而多主機模式則會根據 TCP 請求先后進行排序處理，其他鏈路進行等待），從而解決總線沖突問題（目前僅支持 6 主機連接），只支持工作在 TCP 服務器模式，從機只能在串口，否則無法正常工作。
建議在無多路主機使用時配置為“簡單協議轉換”。

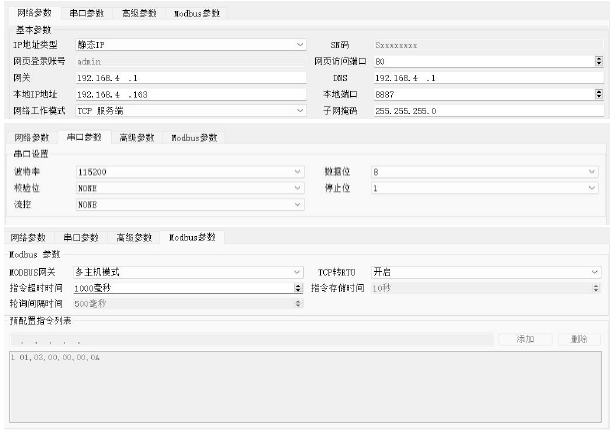

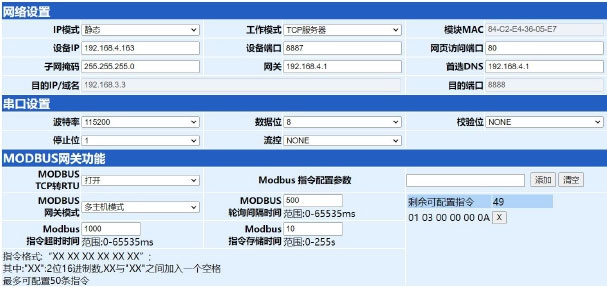

上位機/網頁配置：

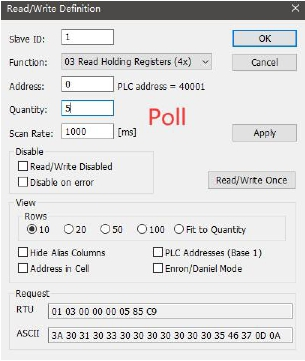

Modbus Poll 與 Modbus Slave 軟件調試：

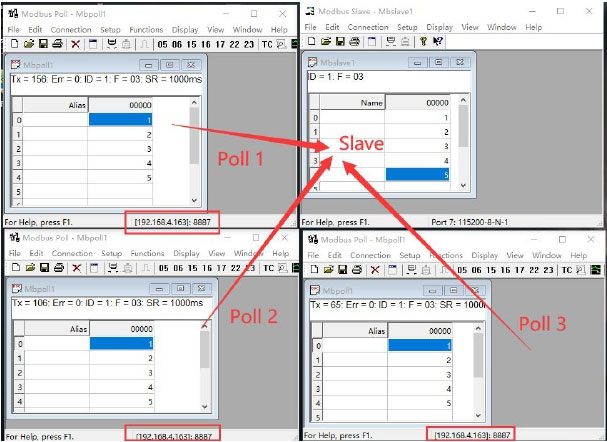

軟件配置與寄存器配置參考“簡單協議轉換”，同時開啟多個Modbus Poll軟件（3 路為例，最多可以支持到 6 路）。

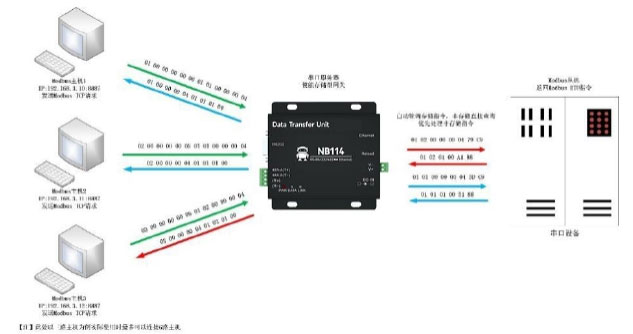

串口服務器存儲型網關不僅對總線數據進行仲裁還將對重復的讀取指令進行存儲，當不同主機請求相同數據時網關無需在多次詢問 RTU 設備寄存器狀態，而直接返回存儲區內緩存的數據，極大程度上提升了網關的多主機請求處理能力，同時也縮短了整個請求流程所消耗的時間。用戶可以根據需求自定義存儲區指令輪詢間隔以及指令存儲時間。
串口服務器存儲型網關作為對多主機請求性能的優化，也是只能工作在 TCP 服務器模式，提升了網絡側的響應速度。
（1） 網關具有 5K 緩存用于存儲指令和返回結果的存儲（讀取 10 個保持寄存器為例，可以存儲 189 條指令與返回結果）；
（2） RTU 響應超時自動清空緩存，保證數據的實時性和真實性；
（3） 輪詢間隔可進行自定義，0-65535ms；
（4） 網關會根據用于配置的指令存儲時間輪詢 RTU 設備，MODBUS 主機在存儲時間沒有再次查詢?cè)撝噶?，網關自動刪除存儲指令釋放緩存；
（5） 第一條指令與控制指令（05、06、0F、10 功能碼）會直接訪問 RTU 設備；
（6） 僅支持 01、02、03、04 Modbus功能碼查詢結果存儲；

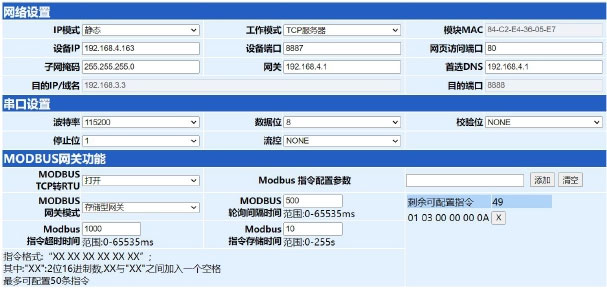

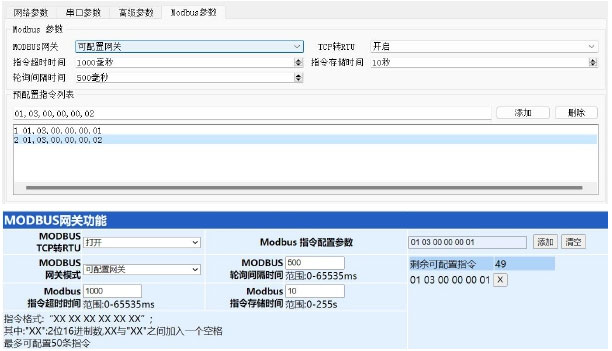

存儲型網關上位機與網頁配置：

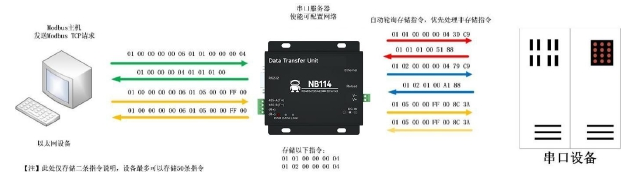

串口服務器可配置型網關根據預配置的MODBUS指令，自動輪詢 RTU 設備寄存器（僅支持 MODBUS 讀指令的配置），非存儲表內指令會直接操作RTU設備?？梢詫⒔?jīng)常讀取的指令提前存儲在網關內，可以縮短響應時間（查詢配置的指令），數據不會直接發送給服務器需要 Modbus 主機請求才會返回，與“簡單協議轉換”使用方法類似，若需要將數據自動上傳到服務器請選擇“自動上傳”。由于以上特點，可配置型網關的串口側只可連接 Modbus從站。

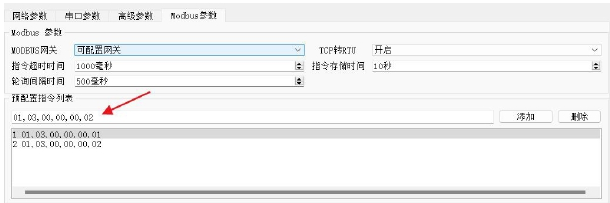

指令存儲說明（添加，指令錯誤與格式錯誤無法添加）：

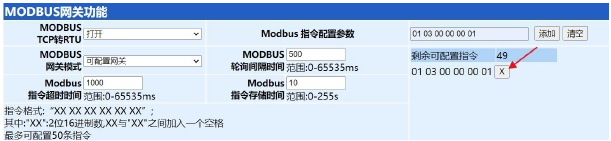

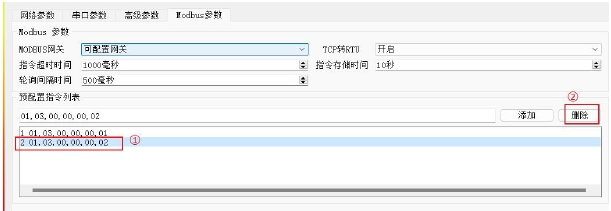

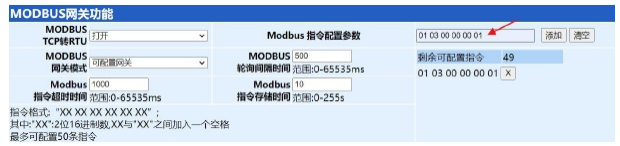

指令存儲說明（刪除）：
上位機/網頁配置：
在串口服務器客戶端模式（TCP 客戶端、UDP 客戶端、MQTT 客戶端、HTTP 客戶端）網關會自動輪詢存儲指令表內指令并上傳至服務器，可以根據需求選擇反饋格式（Modbus RTU 格式或者Modbus TCP 格式）以及指令輪詢間隔（0-65535ms）。

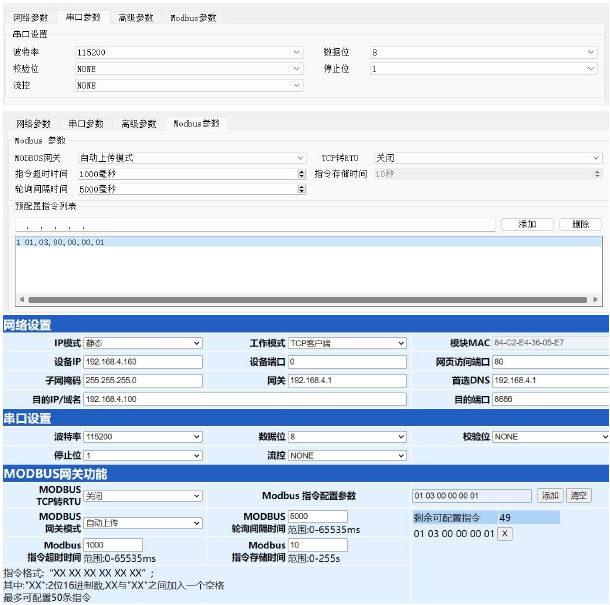

指令預存儲參考“可配置型網關-指令存儲說明”，自動上傳上位機/網頁配置：

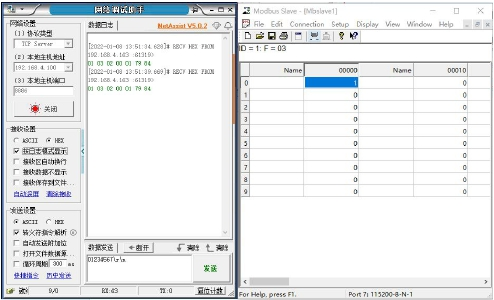

TCP 客戶端演示(Modbus RTU 格式)：

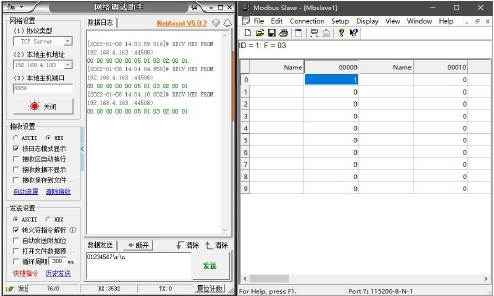

TCP 客戶端演示(Modbus TCP 格式)：
