我司近期上市了的CAN轉RS485串口協議轉換設備ECAN-101，集成1路CAN-BUS接口、1路RS485接口，可實現CAN與RS485不同協議數據之間的雙向轉換。該產品支持串口AT指令配置以及上位機配置設備參數和工作模式，支持透明轉換模式、透明帶標識轉換、協議轉換模式、Modbus RTU轉換、自定義等五種數據轉換模式，在MODBUS模式下，能夠起到單路CAN接口替代多路485線的作用。同時，ECAN-101智能協議轉換器具有體積小巧、方便安裝等特點，在CAN-BUS類產品開發、數據分析應用中具有極高的性價比，是工程應用、項目調試及產品開發的可靠助手。本文主要介紹該CAN轉設備的快速入門配置教程。配置步驟如下：

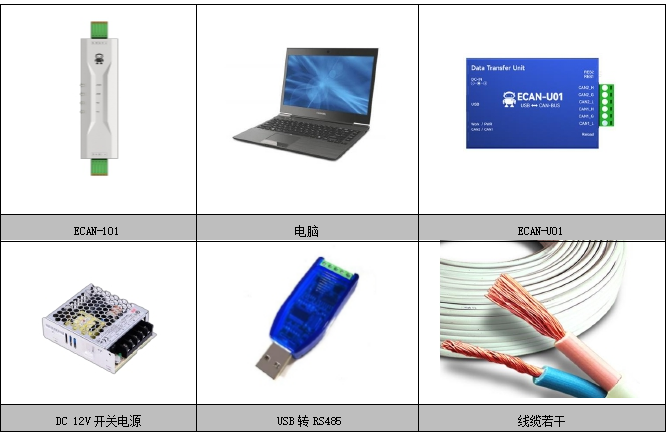

硬件準備：USB轉RS485轉換器*1、電源*1（推薦DC ?12V供電）、電腦*1、USB轉CAN設備*1（推薦ECAN-U01）
軟件準備：可在ECAN-101官網產品“相關下載”中下載“串口助手（X-COM）”、配置上位機
這里以本設備搭配CAN轉USB轉換設備ECAN-U01（CAN分析儀）為例，演示快速入門使用。

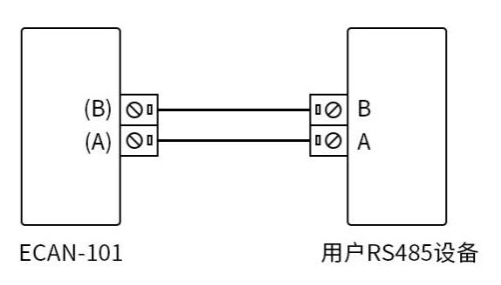

首先使用USB轉RS485轉換器連接本設備與電腦，轉換器的RS485_A、RS485_B對應連接設備的RS485_A、RS485_B；轉換器USB端與電腦直連；

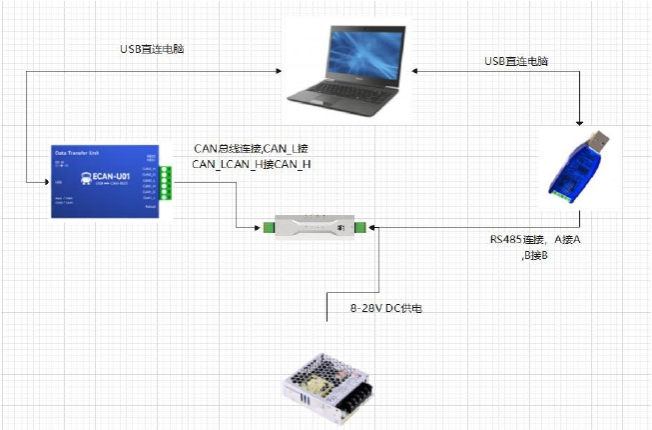

其次使用CAN分析儀ECAN-U01連接本設備與電腦；ECAN-U01的CAN端接設備CAN端，CAN-L接CAN-L，CAN-H接CAN-H。ECAN-U01的USB端與電腦直連。
注意：第一次使用USB轉RS485轉換器，需要安裝軟件和驅動，詳細使用方法請咨詢相關廠家。
直線型拓?fù)浣Y(jié)構是CAN總線布線規范中最為常用的。即主干的兩條線上分支出支線到各個節點。主干的兩端配置合適的終端電阻實現阻抗匹配（2km 內通常為120 歐）。

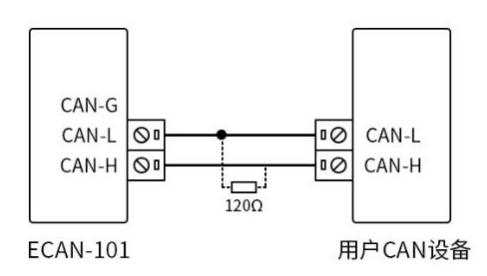

（按照ISO ?11898規范，為了增強CAN-bus ?通訊的可靠性，CAN-bus ?總線網絡的兩個端點 ? 通常要加入終端匹配電阻（120Ω）。終端匹配電阻的大小由傳輸電纜的特性 ?阻抗所決定，例如，雙絞線的特性阻抗為120Ω，則總線上的兩個端點也應集成120Ω終端電阻。）
按照上述方式，接好線后，給所有設備上電。

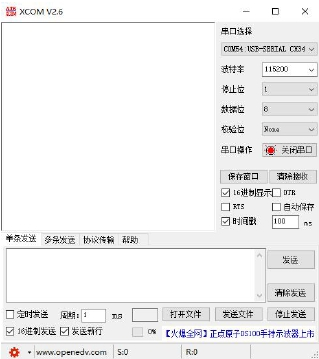

電腦打開串口調試助手，選擇設備串口所用的串口號（進入軟件后，選擇連接到CAN轉設備ECAN-101的RS485串口號，點擊“連接設備”即可建 ?立連接。如用戶不知道串口號，可通過進入 ?PC ?機的設備管理器中查看。），并將串口參數設置為設備默認參數（波特率115200，8數據位，無校驗位，1停止位）；

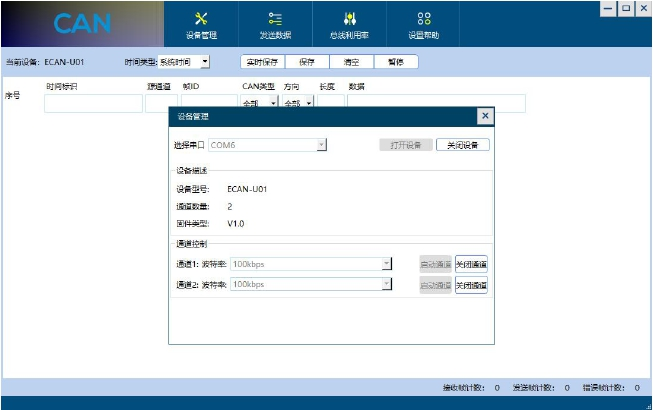

打開ECAN-U01調試上位機，設置CAN波特率為100K（ECAN-101默認出廠CAN波特率）；
經過以上步驟，可開始透傳轉換調試：
首先進行CAN幀轉換為串行幀：

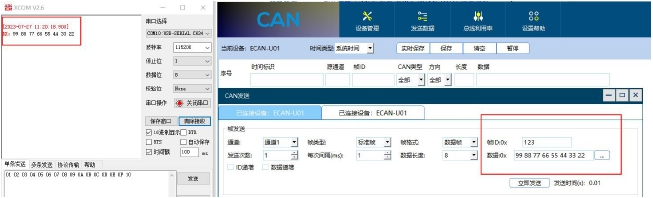

CAN調試器（ECAN-U01）發送數據：幀ID:0x0123，數據域：99 88 77 66 55 44 33 22，設備CAN端接收下方CAN調試器（ECAN-U01）發送的數據，可看到串口助手上顯示RS485接口轉發的CAN數據（16進制顯示）：99 88 77 66 55 44 33 22。
串行幀轉化為CAN幀：

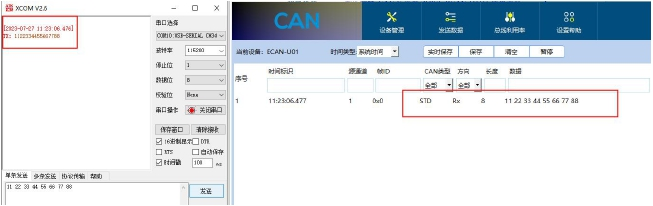

從串口調試助手以16進制發送數據：11 ?22 ?33 ?44 ?55 ?66 ?77 ?88，設備CAN端轉換出的數據，可在下方CAN調試器（ECAN-U01）顯示，數據為：11 22 33 44 55 66 77 88，幀ID:0x0000,標準幀。
從上述調試操作中，可看到設備實現了串行幀與CAN幀的透明轉換。
CAN轉設備ECAN-101可通過AT指令或者上位機配置設備參數，這里簡單介紹一下上位機配置的使用方法。

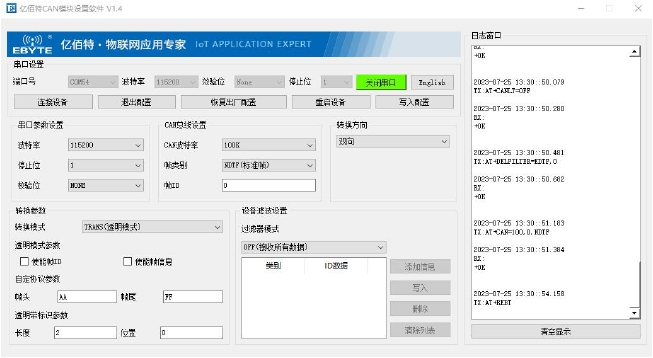

1.更改設備參數可打開ECAN-101配置上位機，選擇默認串口參數（波特率115200，8數據位，無校驗位，1停止位），點擊打開串口。

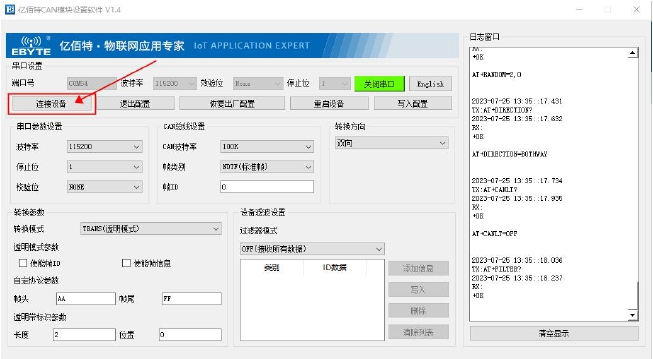

2.點擊“連接設備”，設備進入配置模式并讀取參數

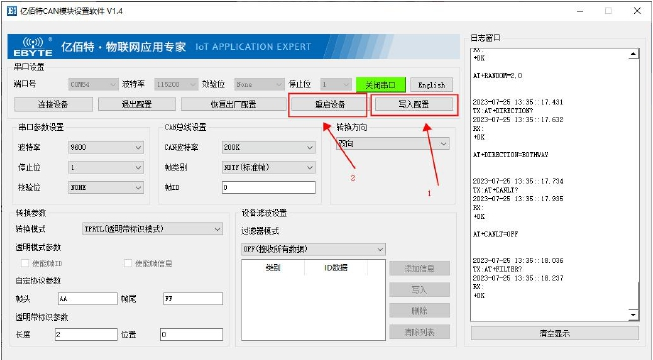

3.可根據不同應用場景來更改設備“串口參數設置”、“CAN總線設置”、“轉換方向”、“轉換模式”、“設備過濾設置”等參數，修改參數后點擊“寫入配置”并“重啟設備”后參數生效。
串口參數設置：此部分設置是串口參數設置，分為“波特率”、“檢驗位”、“停止位”，波特率范圍有：600,1200,2400,4800,9600,14400,19200,38400,43000,57600, ?76800, ?115200, ?128000, ?230400, ?256000,460800 ?單位：bps；檢驗位：奇校驗（ODD）、偶校驗（EVEN）、無校驗（NONE）；停止位：1、2。

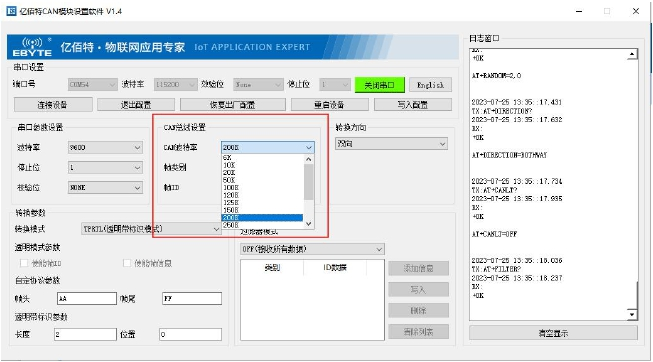

CAN總線設置：此部分設置是CAN部分設置，分為“CAN波特率”、“幀類別”、“幀ID”，CAN波特率范圍：6K,10K,20K,50K,100K,120K,125K,150K,200K,250K, ?400K, ?500K, ?600K, ?750K, ?1000K ?單位：bps，如設置的波特率與設備接入模塊的總線波特率不一致時，將無法正常通信轉換。幀類別：NDTF(標準幀)，EDTF(擴展幀)，幀ID： ?0~7FF(標準幀) ?, ?0~1FFFFFFF(擴展幀)

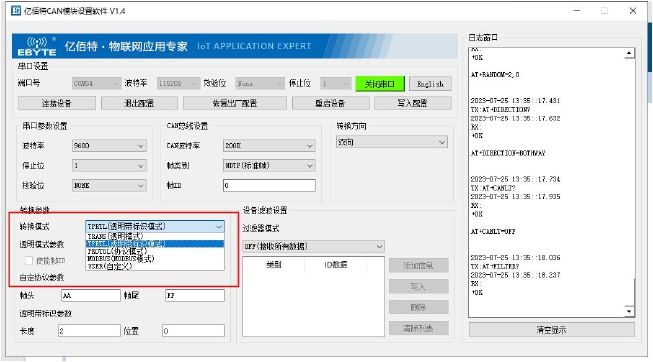

CAN轉設備協議轉換模式：分為五種，TRANS(透明), ?TPRTL(透明帶標識), ? PROTOL(協議模式), ?USER(自定義協議)，MODBUS(MODBUS)，每種模式協議規則不一樣，詳情見第五章描述。
設備過濾設置：分為四種過濾方式，1：接收所有數據 ?2.只接收擴展幀 ?3.只接收標準幀 ?4.用戶自定義。

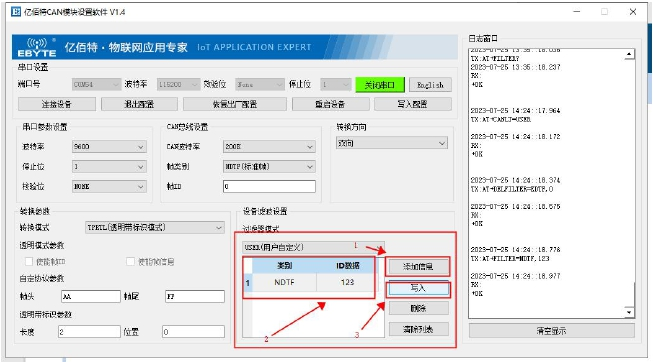

前三種只用選擇配置即可，最后一種用戶自定義過濾可以添加14組自定義ID過濾。點擊“添加信息”,在左側信息框內添加想要的濾波ID，然后點擊“寫入”即可。
