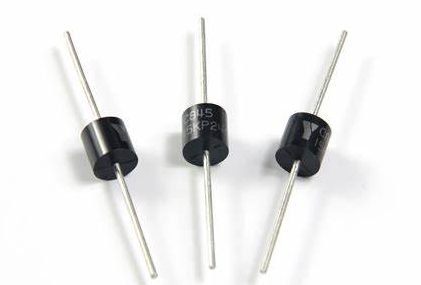

我們想要了解TVS管的工作原理和對TVS管的使用，首先就需要了解TVS管到底是什么？TVS管的名稱為我們中文又叫做瞬態電壓抑制器，或者還可以叫它為雪崩擊穿二極管，這是一種用于保護電子設備免受瞬態過電壓和電流沖擊的半導體保護器件。TVS管的主要功能是在電路中快速響應和抑制瞬態電壓，防止電壓對電子設備造成損壞。
TVS管通常采用硅或其他半導體材料制成，具有非線性的電壓-電流特性。在正常工作狀態下，TVS管處于高阻態，對電路的影響很小。當電路中出現瞬態過電壓時，TVS管的阻抗迅速降低，使得過電壓通過TVS管而非敏感元件，從而保護電子設備免受損壞。

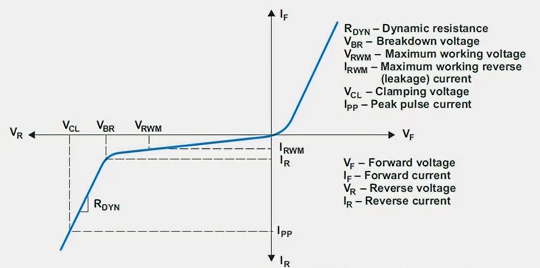

TVS管工作曲線圖
1、選擇合適的TVS管：在選擇TVS管時，需要考慮以下參數：
額定工作電壓：TVS管的額定工作電壓應略高于電路的正常工作電壓，以避免誤動作。
最大瞬態電壓：TVS管的最大瞬態電壓應高于可能出現的最大瞬態電壓，以確保有效抑制過電壓。
最大瞬態電流：TVS管的最大瞬態電流應高于可能出現的最大瞬態電流，以確保承受過電流沖擊。
響應時間：TVS管的響應時間應盡可能短，以便快速響應和抑制瞬態電壓。

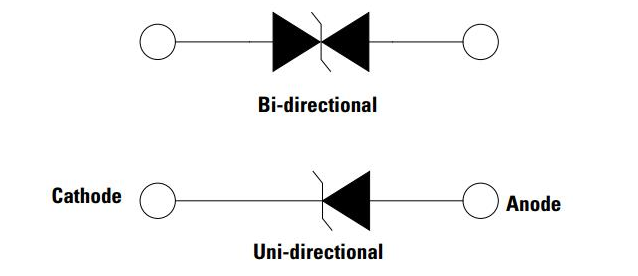

極性：TVS管分為單向和雙向兩種類型。單向TVS管只能抑制正向或負向的瞬態電壓，適用于單極性電源系統；雙向TVS管可以同時抑制正向和負向的瞬態電壓，適用于雙極性電源系統。
封裝類型：TVS管有多種封裝類型，如SOD、SMA、SMB等。在選擇封裝類型時，需要考慮電路板的空間和布局要求，以及散熱和可靠性等因素。
2、正確連接TVS管：TVS管應與受保護的電子設備并聯連接。具體連接方法如下：
對于單向TVS管，正極連接到電源正極，負極連接到電源負極。
對于雙向TVS管，兩端分別連接到電源正極和負極，無需區分正負極。
3、注意散熱問題：TVS管在抑制瞬態電壓時會產生熱量，因此需要注意散熱問題。在設計電路時，可以考慮以下方法：
選擇具有較高耐熱性的TVS管。
增加散熱器或散熱片，以提高散熱效果。
電路板的布局合理，避免熱量堆積。
4、避免串聯使用：TVS管不應串聯使用，因?yàn)榇?lián)可能導致電壓分配不均勻，影響保護效果。如有需要，可以采用多個TVS管并聯使用，以提高保護能力。
5、定期檢查和維護：為確保TVS管的保護效果，建議定期檢查TVS管的工作狀態，如有損壞或老化現象，應及時更換。
總的來說，在使用TVS管時，需要根據具體應用和性能要求選擇合適的TVS管，并確保正確連接、散熱和維護，以實現有效的瞬態電壓保護。
