E180-Z5812系列Zigbee3.0模塊萬能模式詳解

億佰特基于國產TLSR8258芯片設計研發的低功耗、小體積、高可靠性的zigbee3.0模塊E180-Z5812SP和E180-Z5812SX產品,前文介紹了該zigbee3.0模塊的功能特點及應用場景、Zigbee3.0模塊HEX指令模式配置教程詳解。本文將會詳細介紹該zigbee3.0模塊的萬能模式功能詳解。

萬能模式是一個HEX指令模式下的新功能。該萬能模式下可把zigbee模塊按照ZCL標準規范進行配置,模擬各種符合ZCL規范的智能設備。萬能模式下配置后的模組接入第三方智能網關(如zigbee網關)可被正確識別成對應的接入設備,并收發網關與該設備交互的控制指令。

1、萬能模式的注意事項

萬能模式必須在未組網時對節點進行設備配置,才能模擬各種zigbee智能設備的接入和控制指令的收發。

使用萬能模式時,必須先使用“創建ZCL端口”命令創建設備端口,然后使用“添加屬性”添加這個端口下的所有屬性,然后使用“保存端口和屬性”保存這個端口種創建的屬性。

添加屬性時,必須滿足先屬性ID從小到大,再簇ID從小到大的添加順序。一個簇下的屬性全部加滿后再增加下一個簇的屬性。

創建端口時須填入該端口下所有簇的累計屬性,實際添加屬性大于該數值,會導致添加失敗。

添加屬性時,實際加入的屬性的簇可以比創建端口時計劃添加的簇多,這些簇在設備接入網關后不會被網關發現,但是網關如果強制讀這些簇下面的屬性則可以讀到有效數值。(也可以叫做隱藏簇)

協調器和路由節點模式下,累計添加端口不超過8個,8個端口累計添加屬性不超過32個簇,累計屬性不超過128項。

終端節點和休眠節點模式下,累計添加端口不超過6個,6個端口累計添加屬性不超過24個簇,累計屬性不超過96項。

需要修改ZCL屬性配置信息,或回退到透傳模組模式,直接使用“清空端口和屬性”,該命令必須在退出網絡或者沒有組網的狀態下才能生效。

2、萬能模式示意框圖

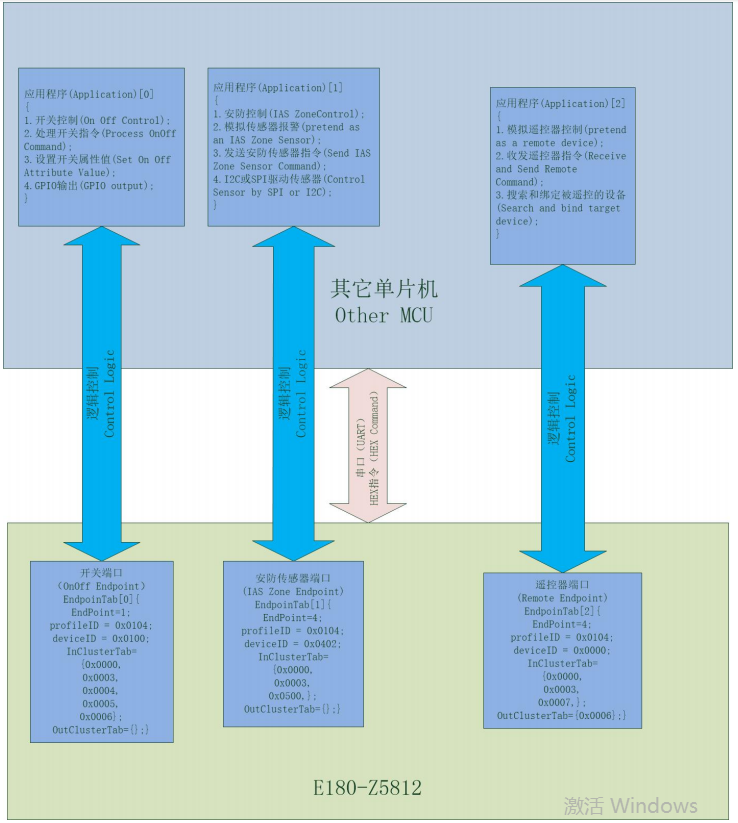

Zigbee3.0模塊萬能模式

外接MCUE180-Z5812模組交互完全通過HEX指令,外接MCU可以通過不同的HEX模擬不同的設備接入與控制。

該框圖只是一個軟件架構示意圖,創建了3個端口用于表示三種不同設備,實際可根據外接MCU的處理能力,創建數量更少的端口,或創建多個功能相同的端口,以減輕外接MCU的處理壓力。

端口創建和屬性值的初始化信息保存在E180-Z5812系列zigbee模塊FLASH中,因此可以使用PC機串口指令在zigbee模組上創建端口和初始化屬性值,然后模組硬件接駁MCUMCU應用程序只處理應用層的指令交互和設備控制,無需再設計創建端口和初始化屬性。

今天的分享就到這里啦,EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展,提升資源利用率,更多產品更多資料,感興趣的小伙伴可以登錄我們的億佰特官網和企業公眾號(微信號:cdebyte)進行了解,也可以直接撥打400電話咨詢技術專員!
