E180-Z5812系列zigbee3.0模塊數據透傳模式下，輸入到串口的任何數據都會通過無線信號發送出去，收到透傳數據的zigbee模組在透傳模式或AT命令模式下直接打印該數據幀，如接收端在zigbee3.0模塊HEX指令模式下則以ZCL命令格式輸出該幀數據。如下所示：
數據透傳符合ZCL規范，其規范如下。任何Zigbee設備只要按照以下規范設置，都可以收發E180-Z5812系列zigbee3.0模塊串口通信輸入輸出的數據。
端口=1
Profile=0x0104
cluster=0xFC08
manufacturecode=0x2000
命令類型：SpecialCommand
命令方向：ServertoClient
命令ID：0x00
備注：協調器或其它節點處于HEX模式下給透傳模式的E180-ZG120模組發送數據，也需要遵循該ZCL規范，即使用cluster=0xFC08的簇，ManufactureCode=0x2000，命令方向更改為ClienttoServer，命令ID為0x00。
zigbee模塊數據透傳目標設置模組本地屬性DstAddr和本地屬性DstEP，該兩個屬性位于模組的端口1，cluster=0xFC08。屬性ID分別為0x0001和0x0002，數據類型分別為UINT16和UINT8。

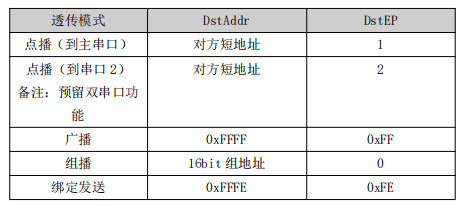

DstAddr即為透傳接收的短地址，DstEP為透傳接收的目標端口。透傳具有點播發送，廣播發送，組播發送，綁定發送4種模式。DstEP設置為其它值時用于預留帶多串口的ZigBee模組透傳。
zigbee模塊綁定透傳模式下，zigbee模組可通過MAC地址尋找透傳目標，以應對透傳目標短地址發生變化。設置綁定有3種方式：
a)協調器通過HEX指令“設置節點常連接綁定（《HEX指令》）”，為模組指派透傳目標，若模組已知對方MAC地址，也可在HEX命令模式下向自己發送該命令。
b)兩個zigbee模塊都在HEX命令模式下，發送本地配置命令“自動綁定目標（命令碼0x14）”。透傳目標模組先發，等待約1~3秒LINK指示燈閃爍，透傳源模組再發送該命令。
c)在AT命令模式下，兩個模式使用“AT+FIND”命令互綁，操作方式和本地配置命令“自動綁定目標（命令碼0x14）”相同。
d)任何模式下，兩個需要互綁的模組的PD4引腳上輸入一個按鍵信號（下降沿20ms~200ms），操作方式和本地配置命令“自動綁定目標（命令碼0x14）”相同。
E180-ZG120系列zigbee模塊在透傳模式下發送數據會有結果反饋，反饋信息小于等于4字節，為區分反饋信息和收到的透傳數據，建議透傳數據大于等于5字節。反饋信息如下
"OK"：發送成功
"FAIL"：發送失敗
"ERRO"：發送錯誤，如發送緩存滿，模組未組網，模組離線
"OFF"：模組掉線，終端節點和休眠終端會出現該現象
"NET"：模組重新上線，終端節點和休眠終端會出現該現象
"BUSY"：透傳時前一包數據沒傳完又繼續傳后一包數據會造成數據擁堵
Zigbee3.0模塊AT模式是透傳模式下的一種特殊狀態，用于透傳模式下的模組配置。AT命令為ASCII字符串格式，方便人工直接輸入和助記。AT命令采用"AT+命令碼"的格式，命令碼為固定字符串，AT命令的詳細解析見《億佰特ZigBee3.0模組AT命令標準規范》。AT命令一共有三種輸入形式：執行式、查詢式、設置式。
執行式命令的格式為"AT+命令碼"的直接格式，執行命令的以命令碼最后一個字節結束，后面不延續任何字節，包括回車符號也不允許出現，否則輸入無效。如“AT+JOIN”、“AT+LEAVE”。執行命令輸入有效返回"OK\r\n"，即收到一個帶回車符結尾的"OK"。若輸入命令結尾不正確，模組返回“INVALID\r\n”。
查詢式命令的格式為"AT+命令碼?"的格式，即以ASCII的"?"（16進制0x3F）結束。查詢命令用來查詢模組當前某項參數的值，并以ASCII的格式通過串口打印查詢值。
設置式命令的格式為"AT+命令碼=數值"的格式，即命令碼結束后需要跟上ASCII的"="，并在"="后面跟上數值。數值根據不同命令，輸入方式分別有10進制或16進制，以%d或%x的格式表示，如果輸入多個參數需要用“,”隔開。詳見《億佰特ZigBee3.0模組AT命令標準規范》。
