WM-Bus（Wireless M-Bus）是一種無線通信協議，用于低功耗遠程自動抄表和監測應用。WM-Bus是一種基于歐洲標準的無線通信協議，主要用于水表、電表、氣表等計量設備的數據采集和傳輸。
圖1 WM-Bus 協議三層模型
以下從WM-Bus協議工作模式和WM-Bus協議的傳輸模式兩大方面做詳細介紹，
WM-Bus(Wireless M-Bus)是基于有線M-Bus標準的擴展。所以WM-Bus協議的工作方式還是基于主從站機制進行的。只是在WM-Bus中對工作角色進行了重新定義。WM-Bus定義了表端設備Meter（從站），收集端設備Other（主站）。
1） meter：表端，可以理解為發送端。表示為各種能夠采集傳感器數據進行上報的設備。
2） other：接收端，WM-Bus協議中將其定義為移動采集，基站式，等采集數據端的設備。
WM-Bus協議采用了不同的傳輸模式，包括單向傳輸、雙向傳輸、多點傳輸。該通信協議支持不同的頻率和傳輸速率，可以根據應用場景的需要進行選擇。同時，WM-Bus協議還支持?jǐn)?shù)據加密和認證功能，以保護數據的機密性和完整性。
WM-Bus協議模塊在傳輸模式上主要分為S（S1、S1-m、S2），T（T1、T2），R（R1、R2），C（C1、C2），N，F等幾種模式。下表為各種傳輸模式的特點的詳細描述
| 模式 | 傳輸方向 | 典型使用場景 | 碼片率及工作頻率（Mhz） | 最大占空比 | 編碼方式及傳輸層協議頭 |
| S1 | 單向 | 表端設備 | 32.768/868.3 | 0.02% | Manchester/Long header |
| S1-m | 單向 | 表端設備 | 32.768/868.3 | 0.02% | Manchester/Short header |
| S2 | 雙向 | 表端/收集端 | 32.768/868.3 | 1% | Manchester/Short header |
| T1 | 單向 | 頻繁傳輸?shù)谋矶?/span> | 100//868.95 | 0.10% | 3 to 6/Short header |
| T2 | 雙向 | 頻繁傳輸?shù)谋矶嘶蚴占?/span> | M-2-O：100/868.95 O-2-M：32.768/868.3 | 1% | 3 to 6/Short header Manchester/Short header |
| R2 | 雙向 | 頻繁接收的收集端 | 4.8/868.33 | 0.10% | Manchester/Medium header |
| C1 | 單向 | 頻繁傳輸?shù)谋矶?/span> | 100/868.95 | 0.10% | NRZ/Short header |
| C2 | 單向 | 頻繁傳輸?shù)谋矶嘶蚴占?/span> | M-2-O：100/868.95 O-2-M：50/869.525 | M-2-O：0.1% O-2-M：10% | NRZ/Short header |
| N1 | 單向 | 需要長傳輸距離的表端 | (2.44.8/6.4/19.2)/(169.4-169.475) | 10% | NRZ |
| N2 | 雙向 | 需要長距離雙向通信的設備 | (2.4/4.8/6.4/19.2)/ (169.4-169.475) | 10% | NRZ |
| F2-m | 雙向 | 遠程雙向通信的設備 | 2.4/433.820 | 10% | NRZ |
| F2 | 雙向 | 長距離雙向通信的收集端設備 | 2.4/433.820 | 10% | NRZ |
WM-Bus協議幀分為A，B兩種幀格式。

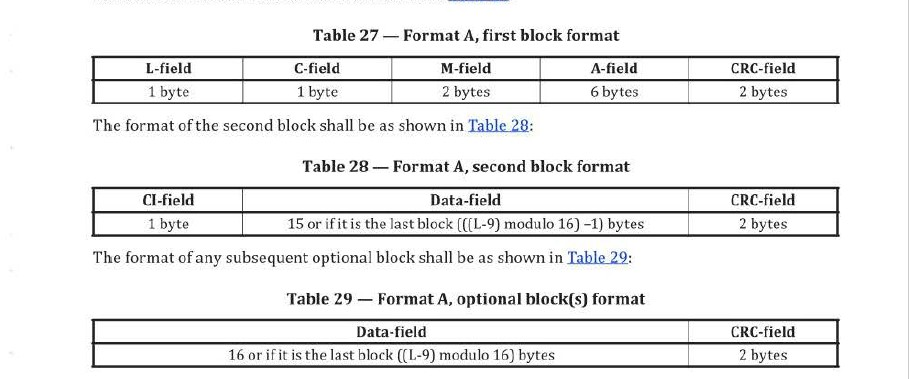

下圖為Format A：

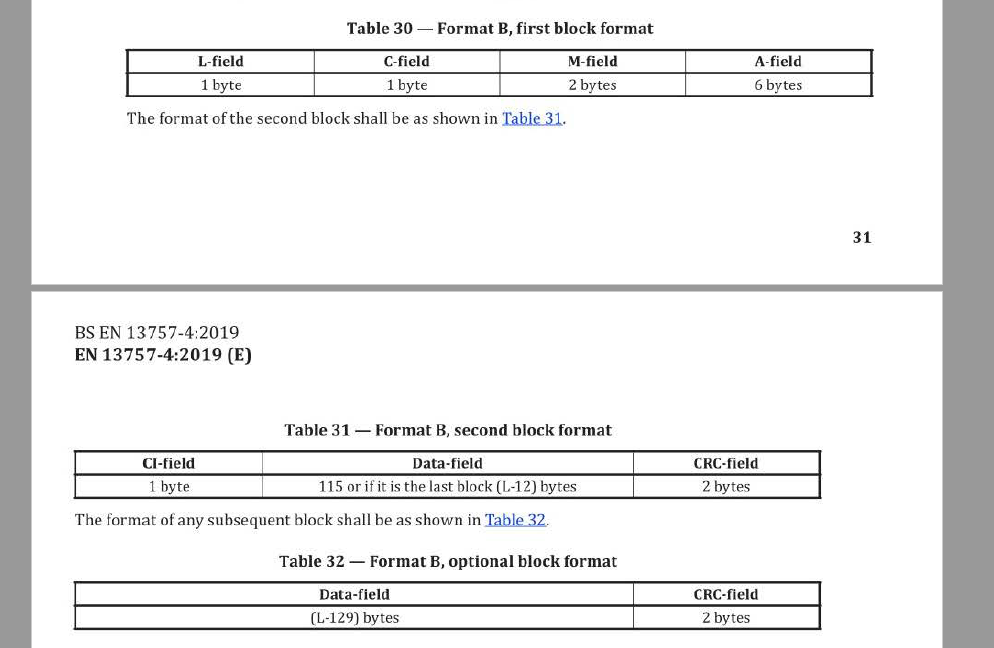

下圖為Format B
1） L字段：A，B兩種幀格式的L字段具有不同的解析。
? A：數據的總長度，不包括自身所占用的1字節，不包括每塊crc校驗的兩字節。
? B：數據的總長度，只是不包括自身占用的1字節.

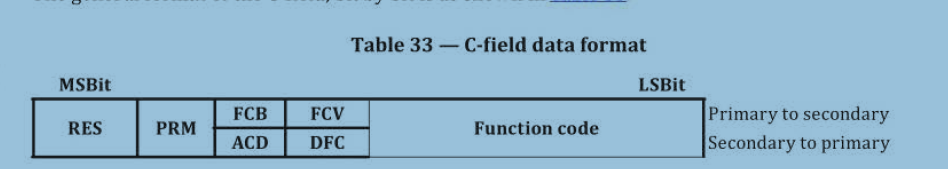

2） C字段：如下圖。
? RES：保留字段
? PRM：表示消息方向。1為主站到從站，0為從站到主站
? FCB：幀計數位。用來消除信息的丟失與重復。
? FCV：幀計數有效位。當FCV=1時FCB的變化才有效。
? ACD：要求訪問位。ACD=0表示從站無主站需要的數據，ACD=1表示從站有相關消息需要主站訪問

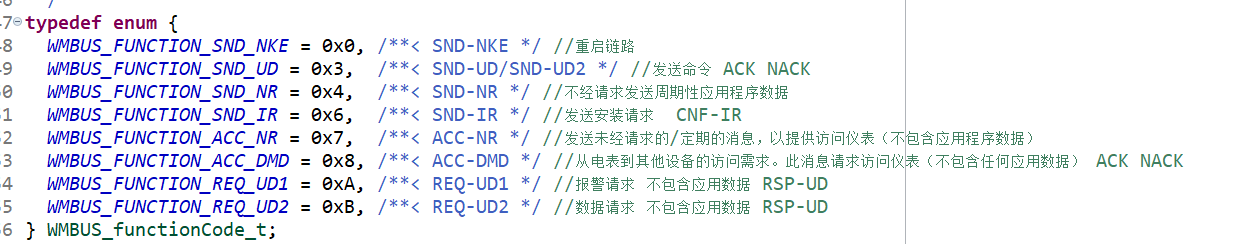

? Function code：功能碼，如下圖。
3） M字段：廠商ID

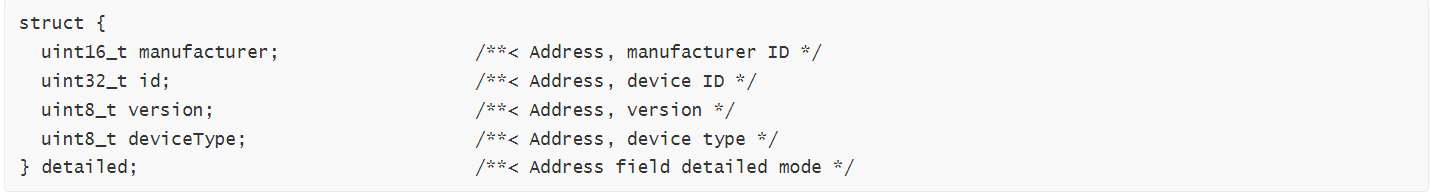

4） A字段：參考如下結構體。
5） CI字段：表示應用數據攜帶的相關協議頭。
WM-Bus通信主要分為單向和雙向通信兩種方式?；谶@兩種通信方式從而實現一種星型網絡拓?fù)浣Y(jié)構。
單向通信的通信過程較為簡單，整個過程中有一個只發送設備和只接收設備組成。可以理解為一個連接有傳感器的設備，每天定時向空中廣播一定次數的自身數據，而另外一個具有接收功能的網關收集設備接收到數據后將相應數據進行儲存等。

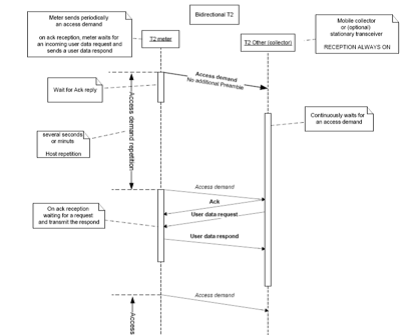

而在雙向通信中，由于表端設備只提供很短時間內的訪問窗口，所以正常都是由表端設備不斷的發出廣播（正常表端設備的接收窗口只在發送廣播后打開幾個毫秒的接收窗口）當主機設備（收集端設備）接收到該類信息后，收集端設備知道表端在接下來的幾個ms內可以接收到數據，這時收集端即可進行相應命令發送。再配合主從站機制，已保證數據的 準確到達。下圖為以T2模式為例的一個通信過程。
