在之前文章中小編已經介紹了西門子PLC如何接入阿里云MQTT服務器，這里使用飛燕平臺方便通過低代碼的開發方式實現手機控制界面與Web網頁控制界面接入，使用該功能需要先對MQTT數據收發機制具有初步的認知。
在通訊過程中，MQTT協議中有三種身份：發布者（Publish）、代理（Broker）（服務器）、訂閱者（Subscribe）。其中，消息的發布者和訂閱者都是客戶端，消息代理是服務器，消息發布者可以同時是訂閱者。
MQTT傳輸?shù)南⒎譃椋褐黝}（Topic）和負載（payload）兩部分：
（1）Topic，可以理解為消息的類型，訂閱者訂閱（Subscribe）后，就會收到該主題的消息內容（payload）；
（2）payload，可以理解為消息的內容，是指訂閱者具體要使用的內容。
通過“功能定義”定義上報的數據點標簽與數據點類型，用于接收PLC上報數據，使用飛燕平臺需要遵守飛燕規定的上報方式與數據格式，否則無法使用其他控件開發可視化程序，具體規則詳情以阿里云官方提供的為準，規則有時會有細微的調整這里不再重復。

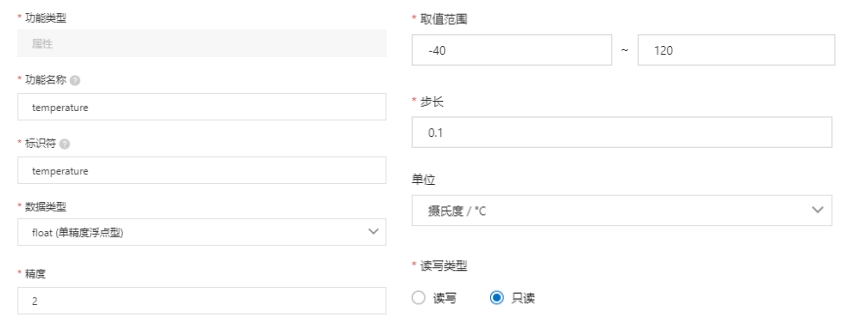

小編這里就以上報溫度傳感器采集數據為例，可通過傳感器使用手冊查詢到他的采集范圍為-40℃到+120℃，PLC類使用浮點型（REAL類型）緩存該數據，平臺配置如下：
點擊“確認”即可。
通過阿里云提供的“物模型數據解析使用示例”可以查詢到上報阿里云的數據格式如下：
手冊地址：https://help.aliyun.com/document_detail/114621.html
{"method":"thing.event.property.post","id":"2241348","params":{"prop_float":1.25,"prop_int16":4658,"prop_bool":1},"version":"1.0"}
"params":{"prop_float":1.25,"prop_int16":4658,"prop_bool":1}為上報的數據，其余的為一幀數據固有的包頭包尾，根據將要使用的上報屬性對應調整報文數據，本案例數據如下：
{"method":"thing.event.property.post","id":"2241348","params":{"temperature":31.5},"version":"1.0"}。

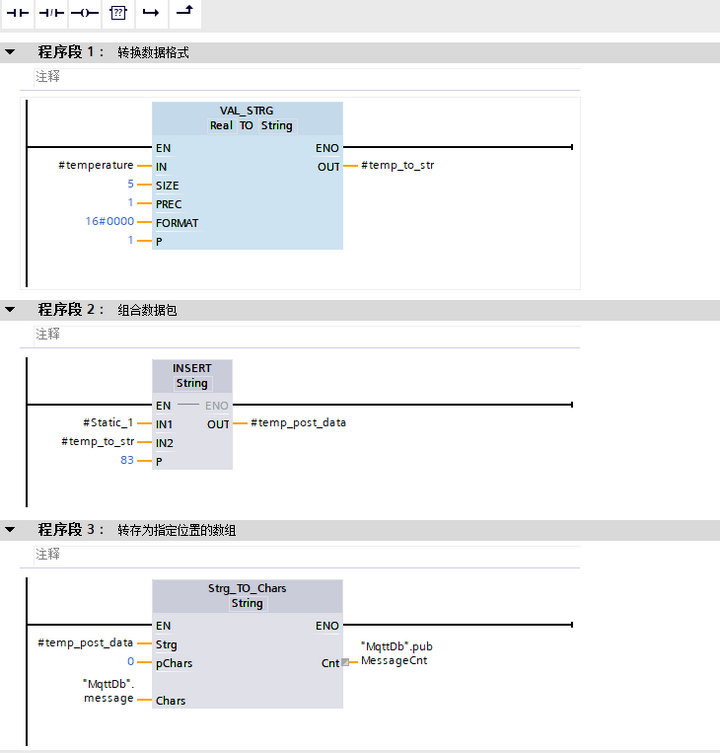

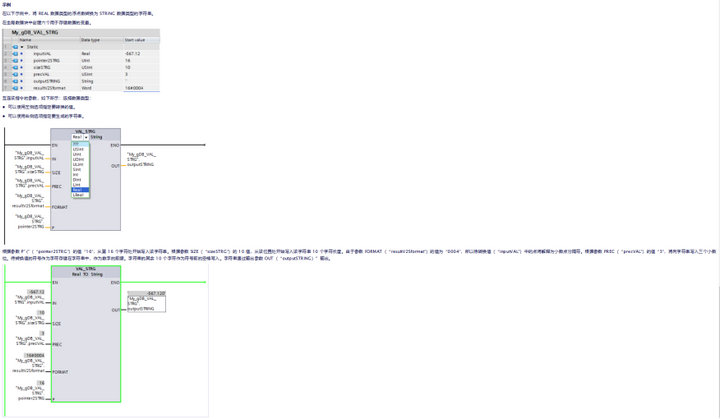

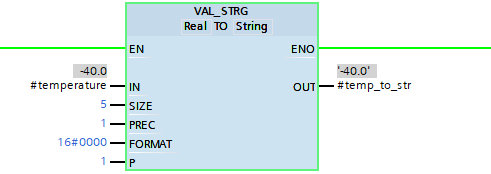

接下來就是通過PLC動態組合該數據包，該數據包由固定部分和變化的溫度組成，JSON的報文為字符串類型數據，因此第一步應當將采集的溫度轉換為字符型數據，利用功能塊“VAL_STRG”進行轉換，下圖為該功能塊的使用實例：
根據實際情況調整轉換格式，比如“FORMAT”選擇16#0000（正數不需要符號的帶小數類型），由于傳感器分度值最小為0.1因此“PREC”和“P”配置為1，由于最長字符串為120.0或者-40.0都是長度不超過5位的字符將“SIZE”配置為5以上即可（不足的位數自動填充空格，而空格不影響JSON數據的解析），如下圖所示：

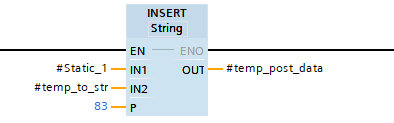

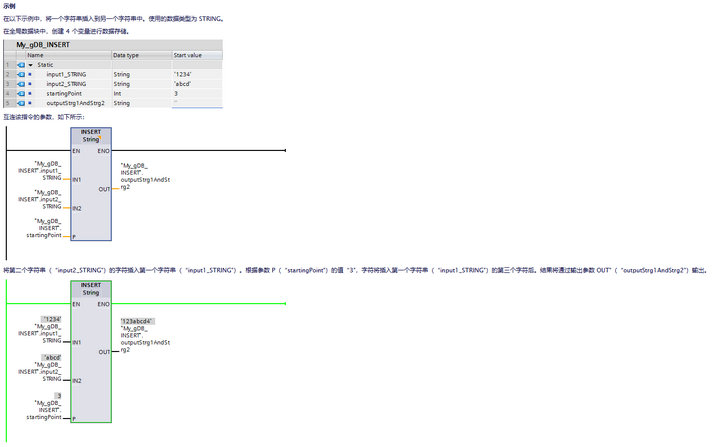

還需要將溫度字符串組合到“params”屬性的"temperature":字段后面，因此還需要使用字符串插入功能塊“INSERT”，官方提供的使用示例如下：
這個功能塊非常的簡單，只需要配置兩個字符串一個插入位置，本案例由于只有一個數據點需要上報，插入值就不通過動態計算所得，直接使用固定值，如有需要可以通過“FIND”功能塊查找字符串的位置再結合其他的功能塊實現動態調整，動態組合可以只爭對變化數據進行上報達到節省流量的目的，本章意在教會使用MQTT上報數據，不易將程序復雜化，若有興趣可在實現上報功能后再來優化程序。

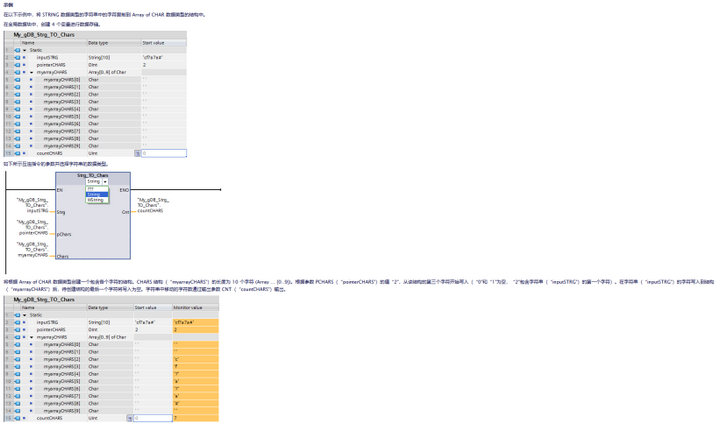

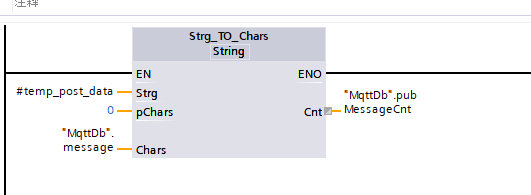

由于該MQTT連接例程發布消息是通過數組存儲緩存，因此需要將剛才轉換的字符串通過字符串轉數組功能塊存入發送緩存數組，官方提供的使用方法如下：
每次上報都需要完全覆蓋上一次的上報數據，因此“pChars”配置為0，將剛才轉換的字符串填入“Strg”，將MQTT發布緩存數組填入“Chars”，將功能塊輸出的長度存入MQTT發布數據長度緩存區，后續用于可變字符長度計算（功能塊內部調用，只需提供發送字符長度即可），具體配置如下圖所示：
到這里基本完成了MQTT上報數據的全部分析過程。

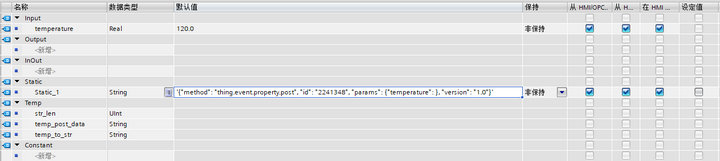

在“上報數據格式分析”基本對將要使用到的功能塊進行了逐個講解，利用FB函數塊將上述功能塊串聯起來，首先定義變量表（輸入變量、靜態變量、中間變量）。
輸入變量（Input）：“temperature”，外部輸入溫度數據用于協議組包與數據上傳；
靜態變量（Static）：“Static_1”，用于存儲協議報文的固定部分；
中間變量（Temp）：“temp_post_data”，緩存過程中的上報數據；
“temp_to_str”，緩存數值轉字符的溫度數據；
合并上述功能塊為FB函數塊，并在主函數中調用該函數塊。

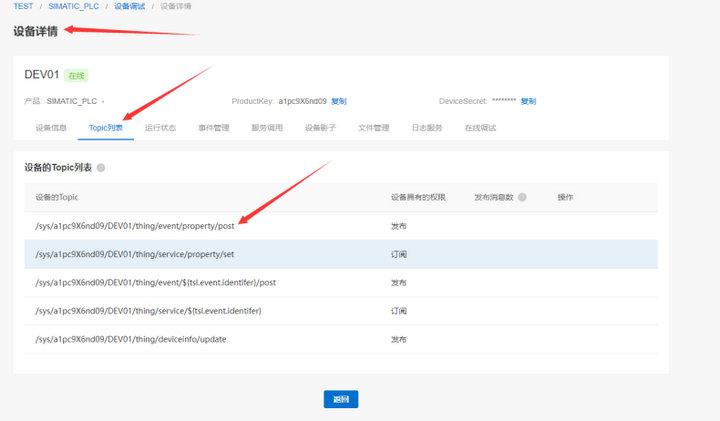

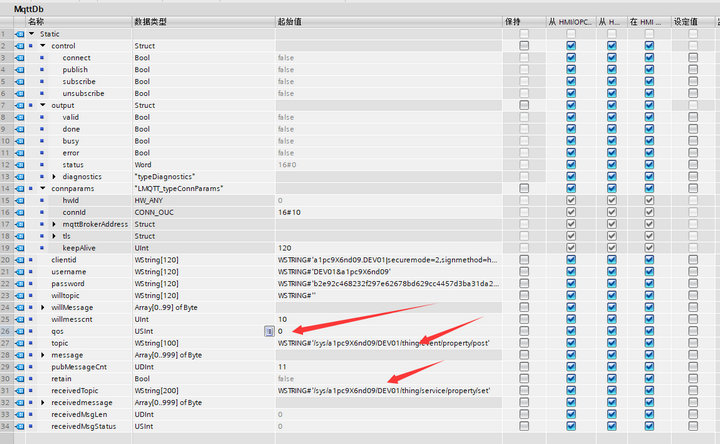

配置物模型的發布地址，可在設備詳情的Topic列表下查詢到物模型的訂閱發布地址；
配置“MqttDb數據塊”的默認發布與訂閱地址，配置發布等級，這里使用0，該例程功能塊不支持等級2，加之阿里云物模型可能也不支持等級2，只能使用0和1。

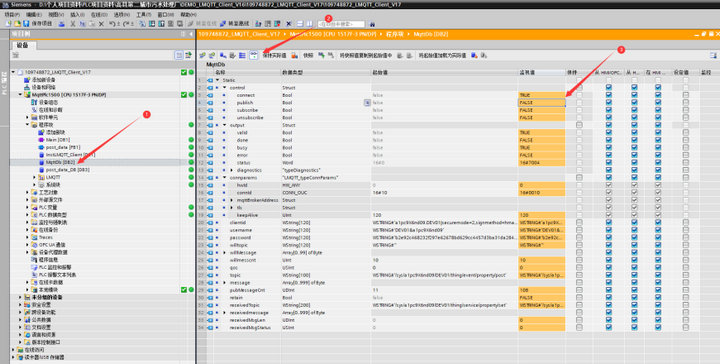

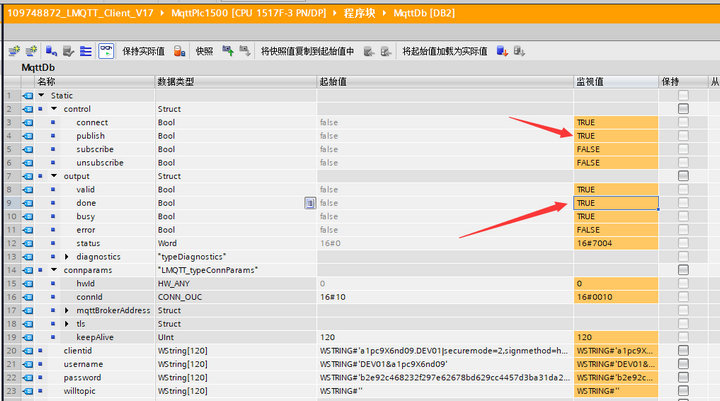

第一步進入“MqttDb數據塊”，第二步點擊“監控”，小編這里已經成功連接阿里云，可以直接進行數據發布，若沒有連接應當先觸發“connect”變量，不知道怎么連接的可以回看之前發布的“西門子PLC利用函數塊連接MQTT服務器”，連接成功后“output”下的“status”會反饋16#7004表示連接成功；
給變量“publish”一個上升沿信號即可觸發一次數據上報，小編這里就通過在線監控的方式實現手動上報，上報成功會輸出提升信息，如下圖所示：

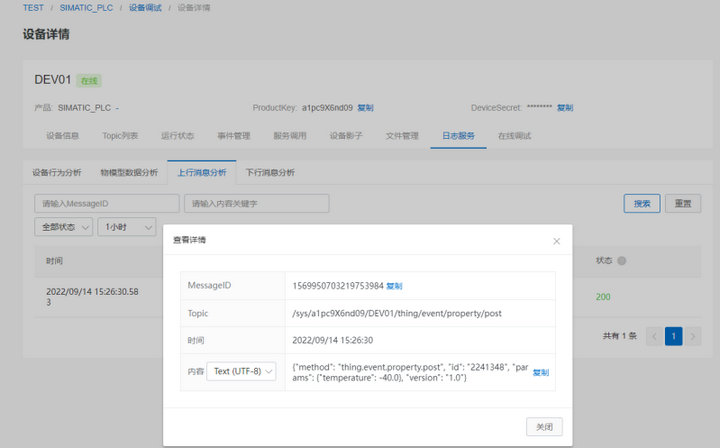

通過云平臺查詢上報數據日志，如下圖所示：

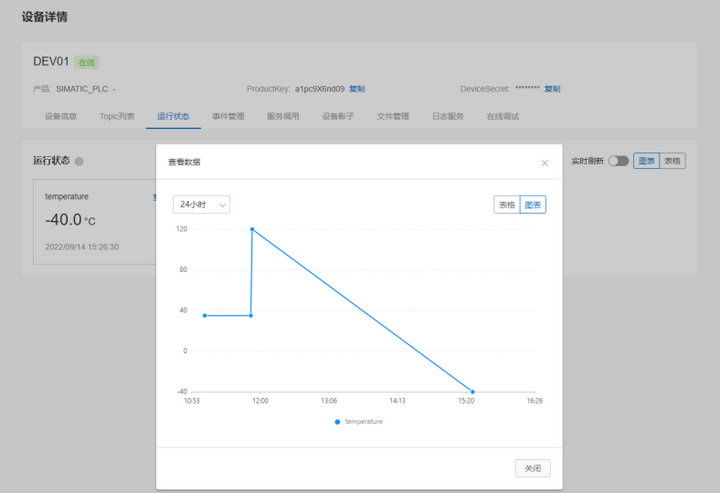

也可以在“設備詳情”的“運行狀態”下查詢上報數據曲線，如下圖所示：
這里并未連接真實的傳感器進行采集，因此可以方便地對最大值和最小值進行測試，可以看出極限值都能正確上報。
