本文適用于無線串口模塊調試。
文中的軟件界面截圖，可能會由于軟件系列、軟件版本不同而略有區別。
使用方法（以E32-433TBL-01型號lora模塊開發測試套件說明）
說明：E32-433TBL-01是貼片串口模塊結合USB轉TTL串口底板形成的無線模塊開發成套測試產品，供客戶測試及開發，大大降低了客戶的測試及開發難度。本手冊描述測試底板如何使用，更多詳細內容請查看E32-433TBL-01用戶手冊。
第一步：安裝驅動，請到官網下載驅動程序CH341SER.EXE，雙擊安裝。本驅動程序支持32/64位Windows10/8.1/8/7/VISTA/XP，SERVER2016/2012/2008/2003，2000/ME/98，通過微軟數字簽名認證，支持USB轉3線和9線串口等。

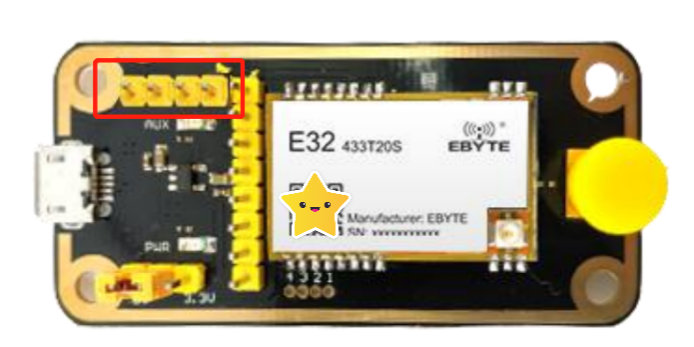

第二步：將E32-433TBL-01 兩個模式選擇跳線帽去掉，使模塊的 M1=1，M0=1 懸空（視為高電平），此時模塊處于休眠模式，用戶可訪問寄存器，對模塊進行配置。詳情見對應型號用戶手冊。
第三步：將Micro USB線、天線，對應連接到E32-433TBL-01型號的lora模塊開發測試套件上。

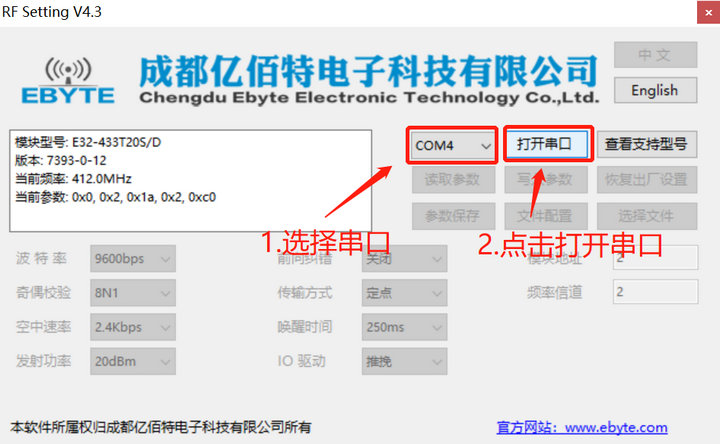

第四步：打開參數設置軟件RF_Setting，選擇串口，點擊“打開串口”

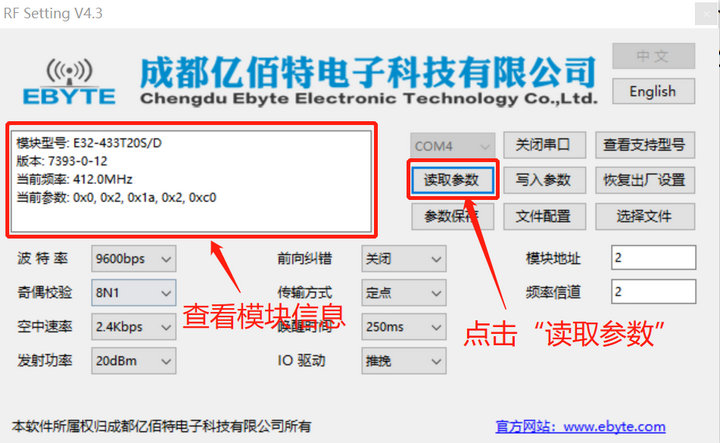

第五步：點擊“讀取參數”，可以在左側查看模塊參數、版本信息。

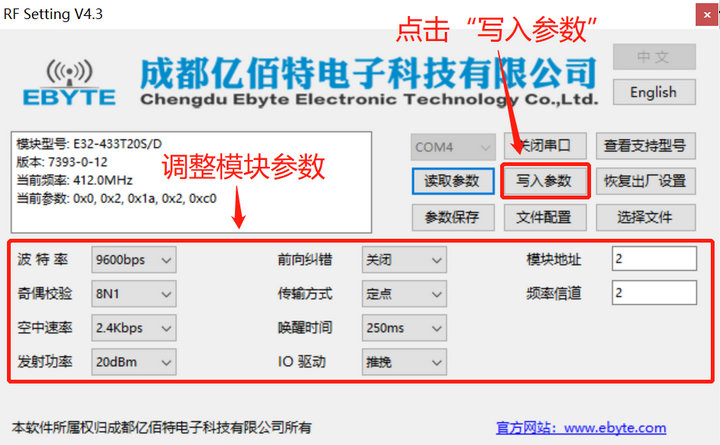

第六步：調整模塊的參數，并點擊“寫入?yún)?shù)”；
可能的問題和注意事項
請選擇合適的串口序號。
請安裝驅動。
保證模塊工作在休眠模式。即：M1/M0 跳線帽需拔下。
選擇合適的供電電壓，避免損壞無線模塊，詳見模塊手冊。
快速通信測試（M1=0，M0=0）
1、使用兩個E32-433TBL-01模塊，將M1、M0跳線帽連接上，此時無線模塊處于一般模式（模式0）

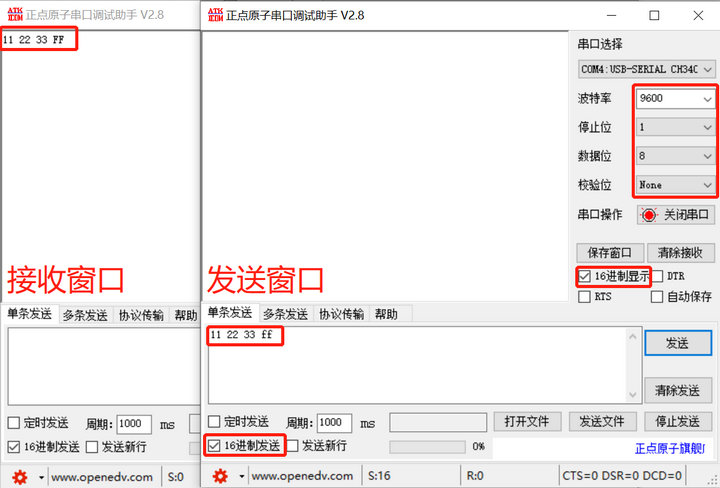

2、打開串口調試助手,選擇串口參數，點擊打開串口。在發送窗口發送11 22 33 ff,在接收窗口可以查看到模塊收到的數據。
使用串口助手設置參數（M1=1，M0=1）

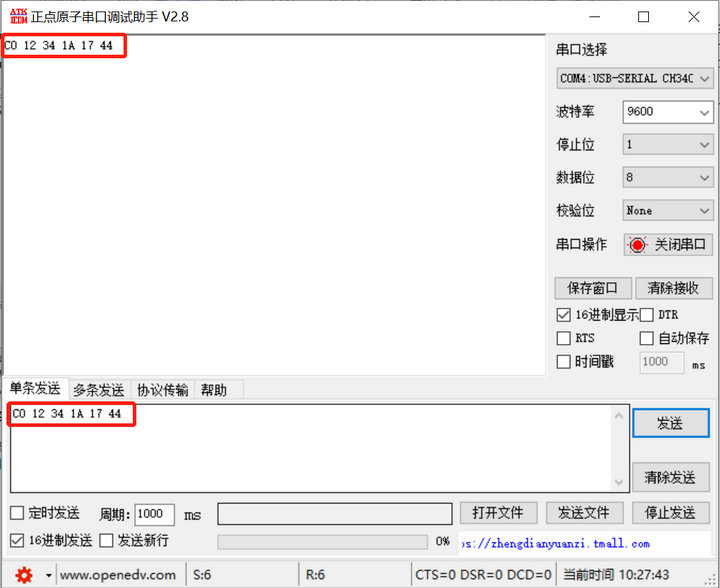

和使用RF_Setting 軟件一樣，參數設置前需要 M1=1，M0=1，即跳線帽斷開。串口助手必須設置為 9600、8N1。使用 HEX 格式發送，下圖的示例中，將寫入?yún)?shù)： C0 12 34 1A 17 44,此時模塊會返回對應配置參數。
參數的具體意義，根據不同無線模塊而不同，請查看相關無線模塊用戶手冊。
使用串口助手讀取參數（M1=1,M0=1）

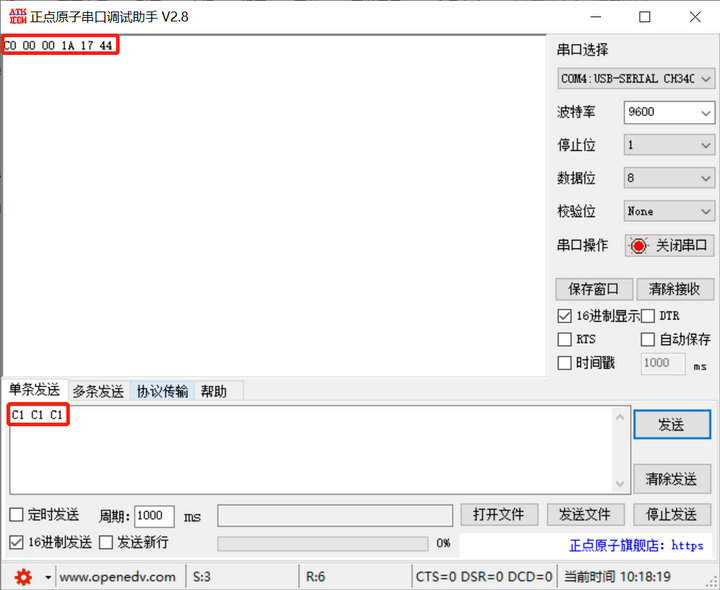

M1 和 M0 的設置和參數設置的時候一樣，如下圖中發送 C1 C1 C1 ,模塊返回參數 C0 00 00 1A 17 44（出廠默認參數） ，參數的具體意義見用戶手冊。
使用串口助手執行其他指令
其余指令的使用方式和參數讀寫指令雷同，各無線數傳模塊支持的指令不同，具體請查看相關產品手冊。
