在工業自動化控制、智能樓宇管理、農業環境監測等領域，穩定可靠的溫濕度數據采集是保障系統運行的核心需求。成都億佰特電子科技有限公司推出的RS485溫濕度傳感器設備，憑借其專業級傳感器、標準化通信協議和工業級防護設計，為行業用戶提供了一套高效可靠的監測方案。本文基于Modbus溫濕度傳感器：工業智能化的環境感知核心，深入解析高精度RS485溫濕度傳感器設備的技術特性與實操要點。
EID041-G01系列高精度溫濕度傳感器產品采用緊湊型結構設計，整體尺寸僅為82mm×45mm×28.5mm（長×寬×高），殼體采用阻燃ABS材料制作，支持DIN35標準導軌安裝與定位孔固定雙模式。內部搭載進口高精度數字傳感器，其中EID041-G01S型號選用SHT30芯片，在-40℃至+125℃寬溫范圍內實現±0.2℃的溫度測量精度，濕度檢測范圍覆蓋0-100%RH，分辨率達到0.1%RH。電源接口采用5-36V寬壓直流輸入設計，內置反接保護電路，有效防止誤操作導致的設備損壞。
注：圖示為設備三維尺寸標注，實際安裝時需預留至少125px散熱空間
設備集成RS485工業總線接口，支持Modbus RTU通信協議，默認參數設置為9600bps波特率、無校驗位、8數據位、1停止位。用戶可通過保持寄存器修改設備地址（1-255）、波特率（4800-115200bps共8檔）等參數，所有配置修改后需重啟生效。獨特的總線終端阻抗匹配設計，建議在RS485網絡末端并聯120Ω電阻以消除信號反射干擾。
設備提供4芯可插拔端子，具體定義如下：
電源正極（紅色端子）：接入5-36V直流電源正極
電源負極（黑色端子）：接入電源負極
· RS485-A（綠色端子）：連接總線A線
· RS485-B（藍色端子）：連接總線B線
如上說明：典型多節點組網時，首末兩端設備需并聯120Ω終端電阻。
硬件連接：
· 使用AWG22及以上規格線材連接電源與RS485總線；
· 通過USB轉RS485轉換器接入上位機測試系統；
參數驗證：
發送讀取指令01 03 00 0A 00 01 CRC查詢設備地址（默認01），返回數據格式為01 03 02 00 01 CRC，其中0001表示當前地址為1。
設備接線

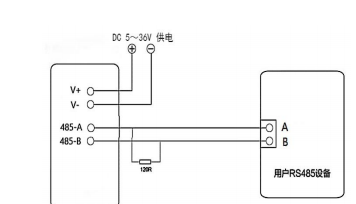

電源及RS485接線，如下所示：
注：RS485 總線高頻信號傳輸時，信號波長相對傳輸線較短，信號在傳輸線終端會形成反射波，干擾原信號，所以需要在傳輸線末端加終端電阻，使信號到達傳輸線末端后不反射。終端電阻應該與通訊電纜的阻抗相同，典型值為 120 歐姆.其作用是匹配總線阻抗，提高數據通信的抗干擾性及可靠行。

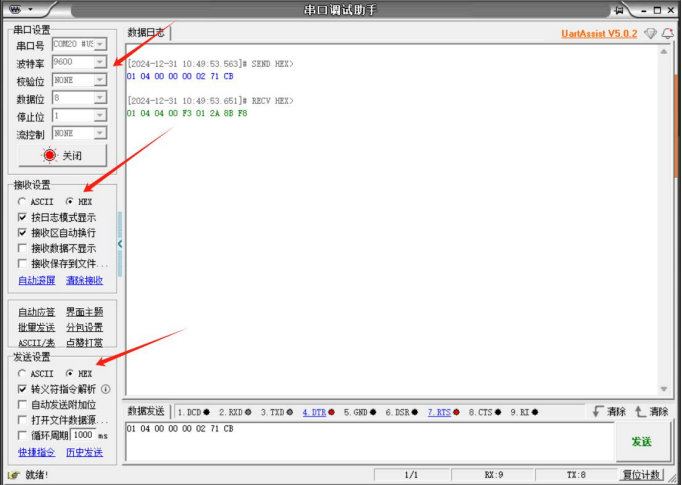

打開串口連接EID041-G01S 選擇對應的波特率參數，選擇 16 進制發送，取消自動換行，如圖所示。
通過串口助手向EID041-G01S系列高精度溫濕度傳感器設備發送報文：
01 04 00 00 00 02 71 CB （同時采集第一通道溫度和第一通道濕度）
指令解析：
· 01：設備地址
· 04：功能碼（讀輸入寄存器）
· 00 00：起始地址0x0000
· 00 02：讀取2個寄存器
· 71 CB：CRC校驗碼
EID041-G01S系列高精度溫濕度傳感器設備向串口助手回復報文：
典型返回數據：
01 04 04 00 F3 01 2A 8B F8
數據解析：
· 00 F3（溫度）：十六進制轉十進制為243 → 24.3℃
· 01 2A（濕度）：轉十進制為298 → 29.8%RH
· 浮點數據可通過0x0002/0x0004寄存器讀取，采用IEEE754大端格式
在化工廠房部署20個采集節點，通過Modbus TCP網關將RS485總線接入SCADA系統，實現以下功能：
· 實時顯示各區域溫濕度曲線；
· 超限報警（溫度>50℃或濕度>80%時觸發）；
· 歷史數據存儲與報表生成；
集成LoRa無線傳輸模塊，構建低功耗監測網絡：
溫濕度傳感器→ RS485中繼器 → LoRa網關 → 云平臺
系統特點：
· 電池供電時續航>3年（5分鐘采集間隔）
· 支持微信/短信報警推送
· 生成作物生長環境分析報告

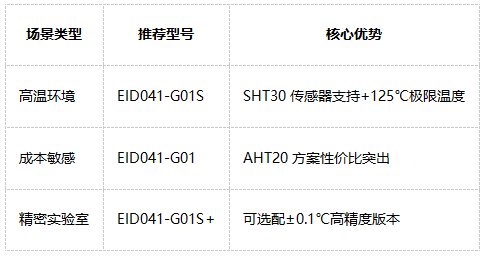

如上圖示：RS485溫濕度傳感器設備在不同工業場景中的實際應用方案。
本文完整呈現了RS485溫濕度采集器的技術細節與應用方法，讀者可根據具體需求選擇適合的型號，并參照手冊完成系統集成。
