RS-485集線器又被叫做RS485中繼器，構建RS485通信的橋梁。
我們先一起來認識一下什么是RS-485，RS-485有什么樣的特點。
RS-485，其中，RS的全程叫做Recommended Standard，翻譯過來的意思就是推薦標準的意思，或者稱之為一種標準的電平信號。在1983年，電子工業協會（即EIA，Electronics Industries Association）批準RS485總線為一種標準通信接口，經過40年的發展，RS-485總線已經一躍成為了工業現場中最常用的總線之一。
RS-485總線如此受歡迎的原因，主要原因取決于其高達10Mbps的傳輸速率、1200米的傳輸距離以及其多點拓?fù)溥B接的特性。RS485采用差分形式進行數據傳輸，這樣的特點使得其在收到環境干擾時也能接收到正確的傳輸數據。
RS-485總線通信以其獨特的半雙工、多點通訊能力，能夠在一條總線上同時連接多個設備（理論上可達32個），且最大傳輸距離可延伸至1200米，這使得它在面對大規模部署時展現出無可比擬的成本效益。然而，隨著應用需求的多元化，簡單的點對點連接已難以滿足復雜場景下的通訊要求，這時候，RS-485集線器的引入，就顯得尤為重要了。

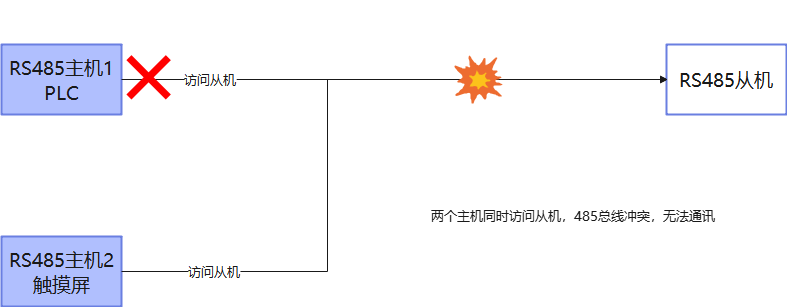

RS485集線器因其差分傳輸?shù)奶攸c(diǎn)，使得RS485總線的傳輸方式均為半雙工方式（支持雙向收發，凡是不支持雙向同時收發），因此RS485總線上跑的協議通常是問答式（主機主動發送，從機接收到主機請求后發送）通信協議，例如ModBus協議。這樣就注定了一個系統里邊只能存在一個主機，否則相互之間發送的數據就會存在干擾情況，導致都收不到正常的數據。

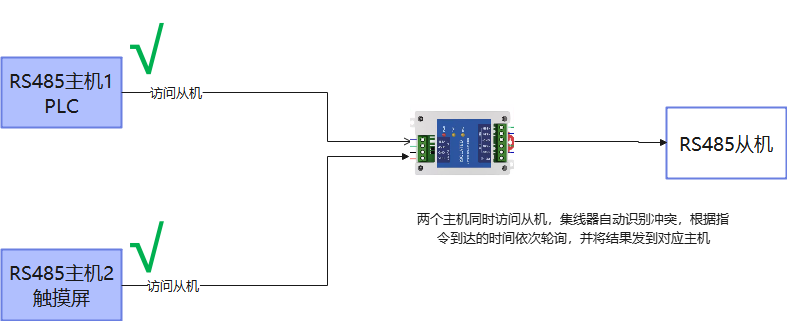

RS485集線器具有多個主機端口，在兩個或者多個串口同時發出控制命令后，按照先后順序發出命令，不會同時進行數據發送。開啟多主機網關后，任意主機發出數據后，其余主機數據將會被阻塞，直到收到從機命令或者等到主機超時時間后才會發送，并且從機返回的數據只會恢復給對應主機，不會回復給其余主機，因此不會出現數據沖突現象。

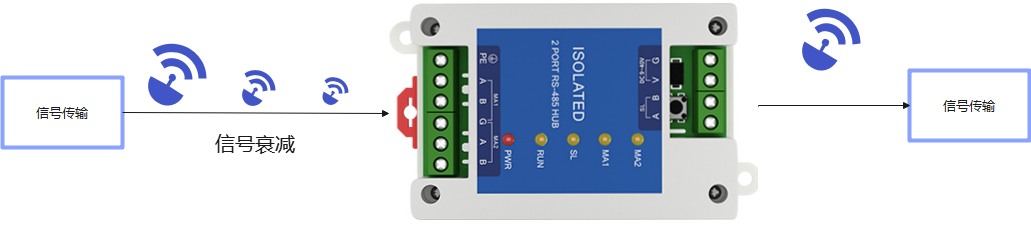

雖然RS-485總線傳輸距離可以達到1000米以上，但這是屬于RS-485傳輸距離的理論值，實際上會受到環境、線材燈多方面因素的影響。對于遠距離覆蓋的應用場景，只依靠一組RS-485線纜無法滿足遠距離傳輸需求。RS-485集線器內置的信號增強和中繼技術，可以將衰減后的信號進行接收，并且將信號進行放大后重新發送出去，有效延長RS485總線通訊距離。
工業現場的電磁環境復雜多變，干擾無處不在。RS-485集線器通過電氣隔離設計，能夠有效阻隔外部干擾，防止不同設備間的地環路影響，保障通訊的穩定性和安全性。同時在RS-485總線搜到強干擾時，避免總線另一端設備出現損壞現象。
RS485集線器相關產品參數列表：
| 產品型號 | 接口信號 | 工作電壓 | 接口方式 | 產品尺寸mm | 功能特點 |
| E810-R41 | RS485 | DC 9~40V | 5.08mm插拔式端子 | 120*72*34 | 4路主機轉1路 隔離型RS485集線器 |
| E810-R21 | RS485 | DC 9~40V | 5.08mm銅腳接插端子 | 100*54*32 | 2路主機轉1路 隔離型RS485集線器 |
| E810-R18 | RS485 | DC 9~40V | - | 120*72*34 | 8路隔離型RS485集線器 |
| E810-R14 | RS485 | DC 9~40V | - | 120*72*34 | 4路隔離型RS485集線器 |
| E810-R12 | RS485 | DC 9~40V | - | 100*54*32 | 隔離型RS485集線器 |
| RSM485MT5V | RS485/UART_TTL | 4.5~5.5 | - | 25.4*25.4*8 | 單路高速RS485隔離收發模塊 |
今天的分享就到這里啦，EBYTE每一天都致力于更好的助力物聯化、智能化、自動化的發展，提升資源利用率，更多產品更多資料，感興趣的小伙伴可以登錄我們的億佰特官網進行了解，也可以直接撥打400電話咨詢技術專員！
