TTN服務器配置：搭建LoRaWAN網絡的基礎橋梁

一、搭建LoRaWAN網絡案例說明

本案例教程僅作為演示如何使用億佰特E78系列LoRaWAN節點模塊和E870系列LoRaWAN網關接入TTN服務器建立LoRaWAN網絡完整教程的TTN服務器配置部分。

本示例使用LoRaWAN節點模塊型號為：E78-400TBL-02（搭載了E78-470LN22S(6601)系列LoRaWAN模組測試板）；LoRaWAN網關型號為：E870-L470LG11。

搭建LoRaWAN網絡案例教程資料下載鏈接：

E78-400TBL-02系列LoRaWAN節點模塊測試套件：http://twohalves.cn/product/1863.html

E78-470LN22S(6601)系列LoraWan節點模塊：http://twohalves.cn/product/1635.html

E870-L470LG11系列全雙工LoRaWAN網關：http://twohalves.cn/product/1751.html

二、TTN服務器配置

首先瀏覽器搜索TTN服務器官網，進入TTN服務器官網。如果已經注冊了TTN服務器賬號的話，可以直接點擊log in 進行賬號登錄，若第一次使用TTN服務器的話，先點擊Sign Up進行賬號注冊。輸入需創建的賬號、密碼及郵箱后點擊Create account，建立賬號完成。創建賬號完成后，返回主界面點擊Log in登錄自己創建的賬號。

登錄完成后按以下步驟操作：

1、創建TTN服務器賬號

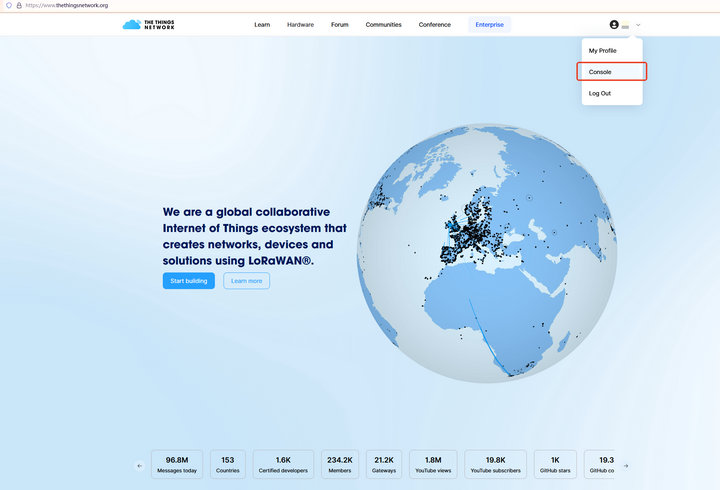

點擊賬號頭像，選擇Console，進入Cluster選擇界面。

1 TTN服務器配置

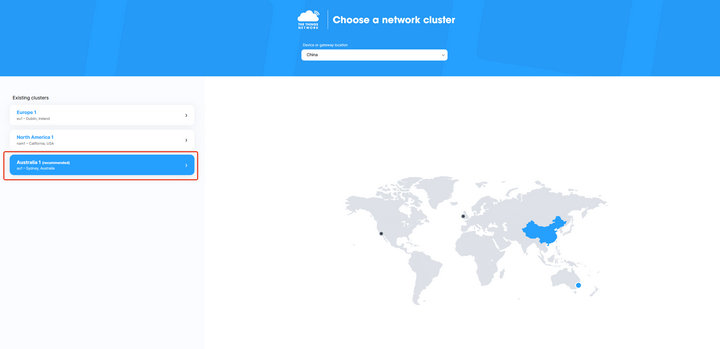

2、創建Australia

這里示范選擇Australia 1來創建設備和LoRaWAN網關。

2 TTN服務器配置

3、創建新的網關：

（1）點擊“+Register gateway”開始創建：

3 TTN服務器配置

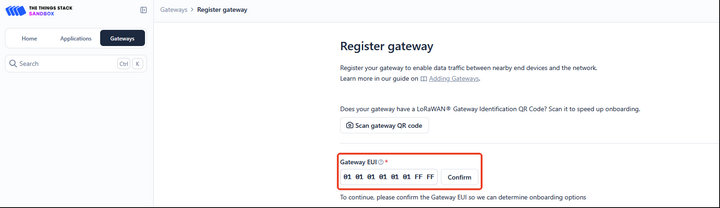

（2）輸入Gateway EUI，Getaway EUI是E870-L470LG11系列LoRaWAN網關需要的參數，必須和網關配置的EUI一致，這里我們設置“010101010101FFFF”，輸入完成后點擊Confirm進入下一步。

4 TTN服務器配置

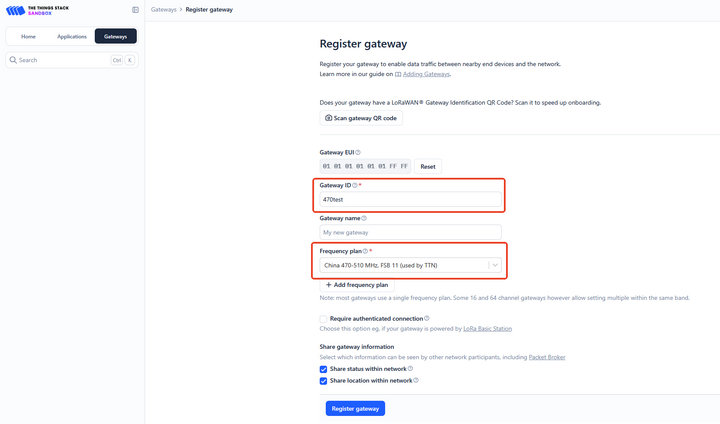

（3）輸入Gateway ID和Frequency plan，這里由于我們使用的LoRaWAN網關和LoRaWAN節點模塊分別是E870-L470LG11和E78-400TBL-02，所以我們Frequency plan選擇470頻段。這兩個填寫完成后點擊最下方的“Register gateway”。

5 TTN服務器配置

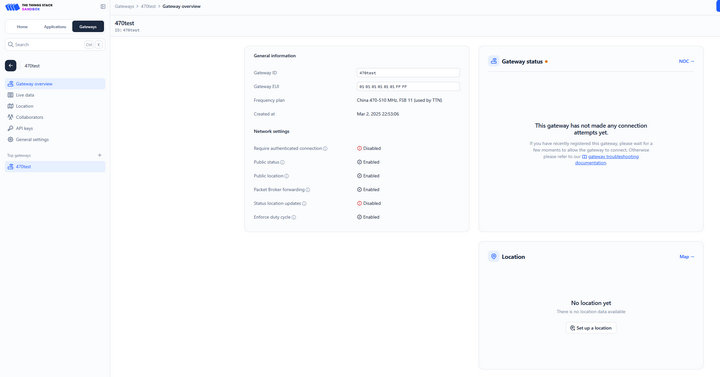

（4）完成上述操作即可完成網關的創建，最終界面見下圖：

6 TTN服務器配置

4、創建新的節點：

（1）點擊“+Add application”來創建生產節點的界面：

7 TTN服務器配置

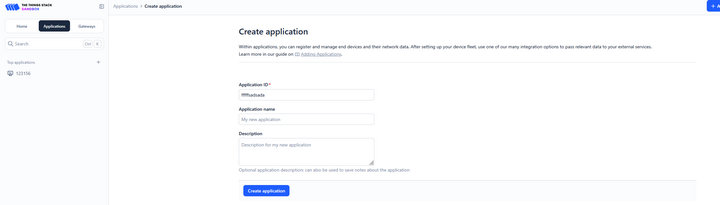

（2）輸入“Application ID”（這里ID隨便輸入一個沒有被使用的就行）后點擊最下方的“Create application”。

8 TTN服務器配置

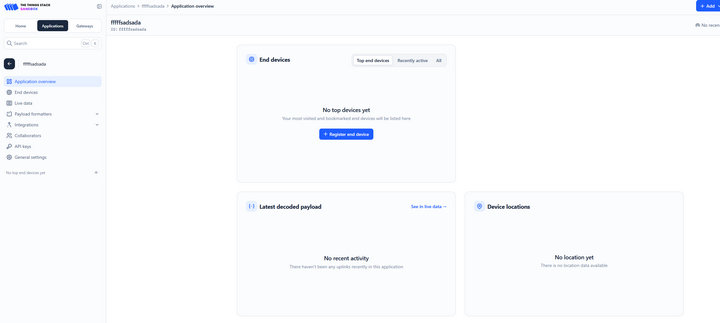

（3）按照上述步驟創建完成界面如下：

9 TTN服務器配置

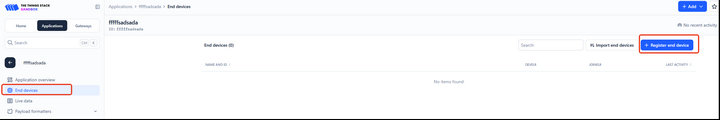

（4）在End devices界面中配置節點，選擇End devices，點擊右上角的“+Register end device”進行創建：

10 TTN服務器配置

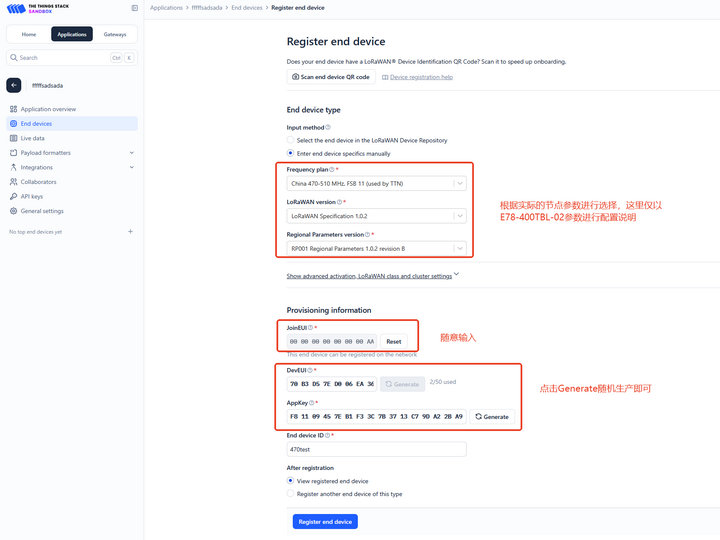

（5）LoRaWAN節點模塊工作頻段、LoRaWAN協議、ID和密鑰等數據選擇和生成，完成下圖信息填寫后點擊最下方的“Register end device”完成生成。

11 TTN服務器配置

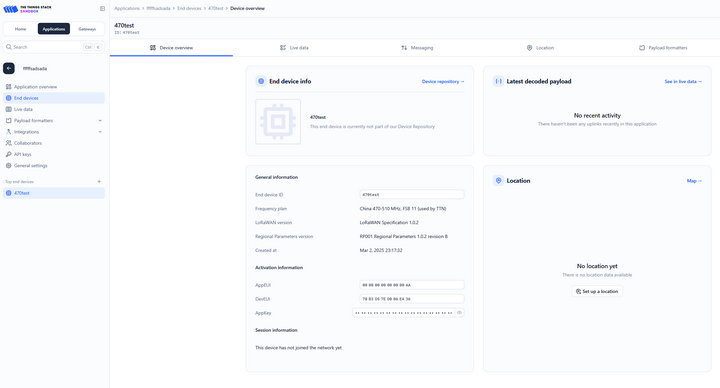

（6）完成上述操作后最終節點界面如下圖：

12 TTN服務器配置

以上就是搭建LoRaWAN網絡案例的基礎：TNT服務器配置教程。下篇我們介紹基于億佰特的LoRaWAN節點模塊和LoRaWAN網關產品接入TTN服務器建立LoRaWAN網絡案例教程。
