ECB20-PG6Y28C-I工業級單板機產品是成都億佰特基于i.MX6ULL處理器為核心推出的工業級嵌入式測試底板，搭配ECK20-6Y28C系列嵌入式核心板，專為高性能嵌入式場景設計。該嵌入式單板機產品核心亮點在于雙網口、多接口擴展能力和工業級可靠性，單板機產品可快速應用于工業控制、物聯網網關、智能終端等物聯網應用領域。
工業級單板機核心優勢
工業級硬件設計：支持-40℃~+85℃寬溫工作，抗電磁干擾能力強，適應惡劣環境。
工業級單板機豐富外設接口：
豐富的外設接口：雙路百兆以太網、USBHOST/OTG、3路UART、2路CAN總線、3路SPI、RGB888顯示屏接口（支持1366×768分辨率）。
兼容樹莓派擴展接口，支持GPIO、I2C、PWM等信號擴展。
靈活啟動配置：支持TF卡、eMMC、NANDFlash及USB燒錄多種啟動方式，滿足開發與量產需求。
完善軟件生態：預裝Ubuntu20.04系統，提供Linux內核源碼、交叉編譯工具鏈及燒錄工具，加速開發流程。
工業級單板機適用場景
工業自動化：PLC控制、設備狀態監測。
物聯網邊緣計算：數據采集、協議轉換（支持MQTT/Modbus）。
智能終端：HMI人機交互、廣告一體機。

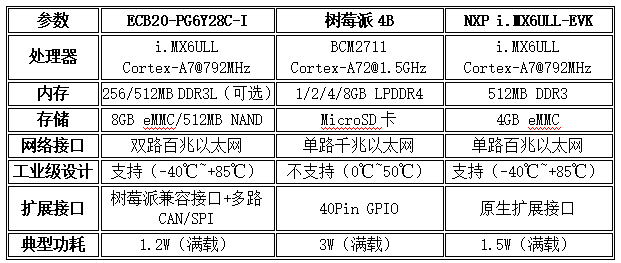

將ECB20-PG6Y28C-I與主流單板機（如樹莓派4B、NXP官方開發板）進行關鍵參數對比：
工業級單板機對比結論：
ECB20-PG6Y28C-I系列單板機產品在工業環境適應性、多網口支持及接口擴展性上顯著優于消費級產品（如樹莓派）。
與同芯片的NXP官方開發板相比，其集成度更高（內置電源管理、RTC電池接口），且成本更低。
嵌入式單板機產品工業控制測試內容：
通過CAN總線連接伺服電機，使用GPIO控制繼電器開關。
運行ModbusTCP協議與上位機通信，實時傳輸設備狀態數據。
嵌入式單板機產品工業控制場景實測表現：
嵌入式單板機產品穩定性：
在-40℃低溫箱中連續運行72小時，未出現死機或通信中斷。
雙網口冗余設計，一路網口故障時自動切換至備用接口，保障產線連續性。
嵌入式單板機產品實時性：
CAN總線傳輸延遲≤2ms（1Mbps速率），滿足工業控制實時性要求。
GPIO響應時間<10μs，精準控制繼電器動作。
嵌入式單板機產品網關應用測試內容：
連接溫濕度傳感器（I2C接口）和4G模塊（USB接口），通過MQTT協議上傳數據至云端。
本地運行輕量級AI模型（TensorFlowLite），實現異常數據預警。
嵌入式單板機產品網關應用實測表現：
多協議支持：
同時處理ModbusRTU（UART）、MQTT（以太網）協議，資源占用率<60%。
邊緣計算能力：
搭載輕量級AI模型時，推理速度達15FPS（基于Cortex-A7優化）。
8GBeMMC存儲支持本地?cái)?shù)據緩存（斷網續傳）。
嵌入式單板機產品智能設備測試內容：
驅動7英寸LCD觸摸屏（1366×768），運行Qt開發的交互界面。
通過音頻接口實現語音播報和指令識別。
嵌入式單板機產品智能設備實測表現：
顯示性能：
屏幕刷新率60Hz，觸控響應延遲<50ms。
背光PWM調節支持256級亮度，適應強光環境。
語音功能：
ES8316音頻編解碼芯片信噪比≥90dB，語音識別準確率>95%。
硬件配置：
電源連接：使用12V/1ADC電源，確保5V/3.3V電源輸出穩定。
啟動模式設置：
開發階段：撥碼開關設置為InternalBoot模式（BOOT_MODE[1:0]=10），從TF卡啟動。
量產階段：切換為Fuses模式（BOOT_MODE[1:0]=00），固化eMMC程序。
軟件部署：
使用balenaEtcher工具將Ubuntu鏡像燒錄至TF卡。
通過Type-C調試串口（默認波特率115200）登錄系統，配置網絡和GPIO：
#配置GPIO1_IO05為輸出
echo5>/sys/class/gpio/export
echoout>/sys/class/gpio/gpio5/direction
echo1>/sys/class/gpio/gpio5/value
降低功耗：
關閉未使用的外設（如音頻接口）：通過DeviceTree禁用相關驅動。
啟用CPU動態調頻：cpufreq-set-gpowersave。
提升實時性：
使用RT-Preempt內核補丁，減少任務調度延遲。
CAN總線配置為1Mbps高速模式，縮短傳輸周期。
無法識別TF卡：檢查撥碼開關是否為MicroSD啟動模式（SW1=ON,SW8=OFF）。
USB設備供電不足：外接5V電源或修改MT9700限流電阻（Rset=3.3kΩ，限流1.5A）。
屏幕花屏：檢查LCD排線接觸，確認FPC座子0.5mm間距對齊。
ECB20-PG6Y28C-I憑借工業級可靠性、豐富接口生態和高性?xún)r(jià)比，成為工業自動化與物聯網開發的理想選擇。其雙網口冗余、寬溫支持等特性，尤其適合嚴苛環境下的長期運行。配合億佰特提供的完善軟件工具（如ConfigToolsfori.MX），開發者可快速實現從原型驗證到量產部署的全流程。
