處理器型號：MCIMX6Y2CVM08AB
處理器主頻：792MHz
工作電壓：DC 12V
內存容量：256MB/512MB
存儲容量：512MB/8GB
產品尺寸：85*56mm
產品簡介：ECB20-PG6Y28C-I工業級單板機是基于ECK20-6Y28C系列嵌入式核心板的測試單板機底板，核心板和測試底板通過BTB連接器方式組合在一起。測試底板具有豐富的外設接口。設計等級高于普通開發板，可批量用于工業場景。

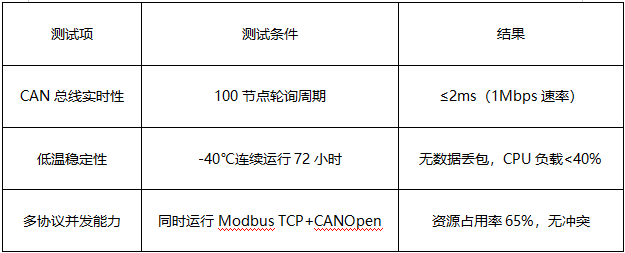

ECB20-PG6Y28C-I 工業級單板機作為工業控制主站，通過雙路CAN總線連接伺服電機和傳感器，利用3路SPI射頻擴展IO模塊，實現以下功能：
實時控制：通過CAN總線（1Mbps）下發運動指令，接收編碼器反饋數據。
狀態監測：采集溫度傳感器（I2C接口）、壓力變送器（4-20mA轉GPIO）數據。
冗余通信：雙網口支持Modbus TCP協議，實現與上位機數據同步及主備鏈路切換。

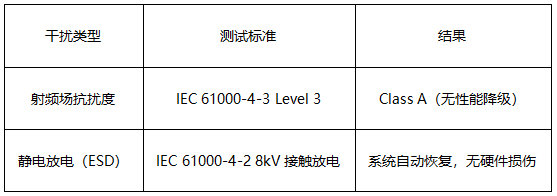

抗干擾設計：PHY電路匹配電阻與TVS防護，在變頻器旁測試時誤碼率<0.01%；
快速恢復：看門狗機制（硬件+軟件）實現故障后3秒內重啟，滿足產線連續運行需求。

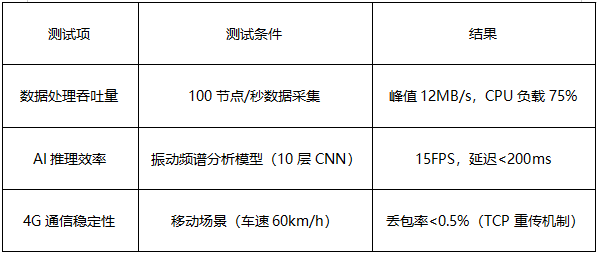

作為邊緣計算節點，通過 USB HOST接口 連接4G模組，利用 樹莓派擴展接口 接入LoRa集中器，實現：
多協議轉換：將Zigbee（SPI接口）、Modbus RTU（UART）數據統一轉換為MQTT協議上傳云端。
本地推理：運行TensorFlow Lite模型，實現振動傳感器數據的異常檢測（FFT分析）。
斷網續傳：8GB eMMC存儲緩存72小時數據，網絡恢復后自動同步。
動態功耗管理：通過cpufreq-set工具啟用動態調頻，待機功耗從1.2W降至0.8W；
OTA升級：結合Ubuntu包管理機制，實現遠程固件更新（帶寬占用<1Mbps）。

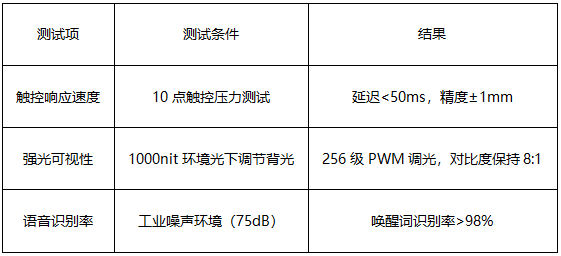

驅動 7英寸RGB888觸摸屏（1366×768@60Hz），配合ES8316音頻芯片，構建HMI系統：
多語言界面：Qt框架開發交互UI，支持中/英文動態切換。
語音控制：通過3.5mm接口連接麥克風陣列，實現本地語音指令識別（Snowboy引擎）。
廣告播控：HDMI接口擴展雙屏異顯，主屏交互+副屏廣告輪播。
散熱設計：核心板6.8mm超薄封裝+測試底板18mm間距布局，連續運行8小時表面溫度<55℃；
防誤觸機制：GPIO按鍵與觸摸屏事件分層處理，誤觸發率<0.1%。
經過客戶應用反饋以及工業級單板機產品工業應用方案測評報告分析，可以明確總結到該嵌入式單板機產品工業應用方案具有以下方案優勢：

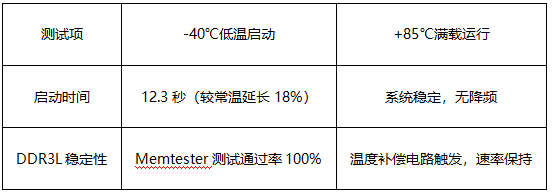

通過-40℃~+85℃寬溫認證，MTBF（平均無故障時間）>10萬小時；
雙網口冗余+看門狗機制，系統可用率≥99.99%；
樹莓派兼容接口支持多種擴展無線模塊（如LoRa模塊、NB-IoT模組、藍牙模塊、WiFi模塊等無線數傳模塊）；
動態DeviceTree配置，1小時內完成外設驅動適配；
提供Yocto構建工具鏈，支持Ubuntu/Debian系統定制；
開源6大類驅動示例（CAN/SPI/LCD等），降低移植成本；
某汽車焊裝產線：替換傳統PLC，實現200+焊點數據實時監控，成本降低40%；
智慧農業網關：邊緣側完成溫濕度/圖像數據分析，帶寬節省72%。
該單板機憑借 全場景適應能力 與 開箱即用的軟硬件方案，已成為工業4.0轉型的核心載體，助力企業快速構建高可靠、低延時的物聯系統。
ECB20-PG6Y28C-I工業級單板機產品憑借工業級可靠性、豐富接口生態和高性價比，成為工業自動化與物聯網開發的理想選擇。該單板機嵌入式開發板具有雙網口冗余、寬溫支持等特性，尤其適合嚴苛環境下的長期運行。配合億佰特提供的完善軟件工具（如ConfigToolsfori.MX），開發者可快速實現從原型驗證到量產部署的全流程。
廠商支持：提供4000-330-990技術支持熱線、Linux內核定制服務及硬件設計參考，助力企業降低開發門檻，搶占工業物聯網市場先機。
