當今是信息高速發展的時代，經濟、文化的流行與傳播都離不開信息。信息的傳遞直接影響著人們生活的方方面面，信息的傳遞方式又各有不同，如有線傳輸、無線傳輸?shù)?；而無線傳輸模塊還可按協議不同分為：藍牙模塊、WIFI模塊、zigbee模塊、LoRa模塊等，這其中藍牙通信技術憑借著優越的性能及安全性，已然在商業、工業及個人生活等得到了廣泛應用，今天億佰特為大家介紹下藍牙模塊智能燈控應用方案。
– ?I ?–
那么，要使用藍牙模塊，就必不可少的需要用到藍牙設備；在此，讓我們先了解一下E104-BT01這款藍牙模塊；并且本文提供一些基于E104-BT01的藍牙數據透傳、IO口控制輸出等功能，所能實現的一些無線產品方案及思路。

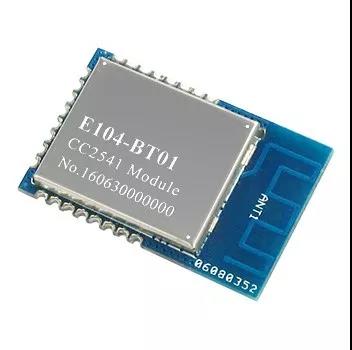

E104-BT01是成都億佰特設計生產的一款體積極小的無線藍牙模塊；藍牙模塊采用美國德州儀器（TI）公司原裝進口CC2541射頻芯片，自帶高性能PCB板載天線，并適用于BLE協議。模塊可使用串口收發藍牙數據，降低了藍牙應用的門檻。模塊引出單片機所有IO口，集成了透傳功能、主從一體，即拿即用，可進行多方位的開發。支持串口指令配置模塊參數和功能，廣泛應用于穿戴設備、家庭自動化、家庭安防、個人保健、智能家電、配飾與遙控器、汽車、照明、工業互聯網等領域。
– ?II ?–
無論是何種基于E104-BT01的藍牙模塊產品方案，其前期都離不開藍牙連接功能。
E104-BT01藍牙模塊互連操作：
若開發的產品的藍牙連接雙方，都采用的E104-BT01，則上電后作為主機的E104-BT01會主動去連接，服務UUID為FFF0的E104-BT01從機。
但是若此時處于主機掃描范圍內，存在多個服務UUID為FFF0的E104-BT01從機，則主機去連接的從機可能并不是應該連接的從機。所以這個時候，需要向E104-BT01發送“AT+BONDMAC”指令，綁定需要連接的E104-BT01的MAC地址；這樣，主從機連接會變得更加穩定高效。
手機連接E104-BT01操作：

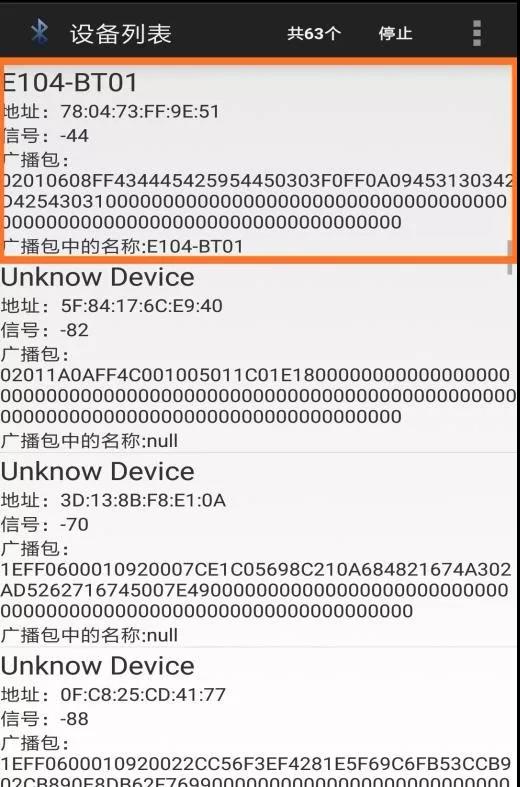

若開發的產品是使用手機與E104-BT01相連，那么產品開發者所開發的配套手機APP，需要具有一個選擇藍牙設備連接界面。其選擇藍牙設備界面可如下圖所示：
圖中名為“E104-BT01”的藍牙設備，即為本藍牙模塊；然后點擊這個設備進行連接。這些廣播信息，都可通過主控MCU串口發送（或者手機發送空中配置令）“AT+ADVDAT”、“AT+NAME”、“AT+ADVINTV”等指令，對E104-BT01所廣播的數據及名字等進行修改。當然，具體的藍牙設備選擇界面，是根據開發者設計的，此處僅提供一個參考。
注意：
無論何種產品方案，其藍牙連接步驟都大同小異；本文以后的方案，都省略講解此處連接操作。
具體的AT指令使用方法，請參考E104-BT01用戶手冊。
單獨使用E104-BT01的簡單應用方案及思路

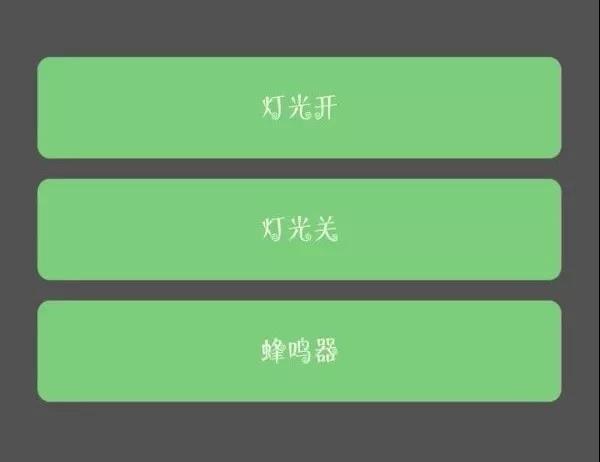

由于E104-BT01自身集成了兩路I/O輸入采集口（IO0與IO1口），及兩路I/O輸出控制口（IO2與IO3口），可以通過相應的AT指令進行操作。利用E104-BT01的I/O控制功能，可以做一些小型且簡單的無線設備。其中，最容易實現的即為無線燈控設備。E104-BT01使用者，可以做一個如下圖的簡單安卓燈控界面；只需在安卓程序中實現：按下界面中的按鍵，手機即在“CONFIG CHANNEL”通信通道發送相應的AT指令（如“AT+IO2=1”指令），即可控制E104-BT01的IO2端口輸出高電平。該電平信號經相應的驅動電路，就可以控制小到3.3V的LED燈，大到220V的節能燈的亮滅。
– ?III ?–
當然，燈控的應用，做主機控制的不僅可以是手機，也可以是其他的藍牙主機設備（如某種微型藍牙遙控器），其原理都別無二致。因此，若使用者準備開發的產品，功能比較簡單，則作為從機的E104-BT01無需再接多余的MCU，這樣既可縮短開發周期，也節省了開發成本。
從上節可知，僅僅使用E104-BT01做開發，而不使用主控MCU；雖然可以實現一些功能，但功能過于單一，對E104-BT01的性能造成了一定的浪費。要想將E104-BT01物盡其用，則應將E104-BT01作為外設，被相連的主控MCU所控制。利用E104-BT01的透傳功能與MCU結合，可以產生豐富多樣的藍牙無線產品。此節中，我們就其透傳功能，介紹一些功能實際的藍牙模塊產品的實現方案及思路。
– ?I ?–
舉一個簡單的小例子，就如上一節所談的燈控，若是接入一個具有大量I/O端口的主控MCU，那么可控燈的數目就變得十分可觀了。我們可以利用E104-BT01做從機時的透傳特性，結合主控MCU，做成一款“藍牙燈控處理器”；再用手機作為藍牙主機，來發送自定義的燈控指令，來控制“藍牙燈控處理器”。這樣，一款家庭燈光藍牙遙控系統就大概實現了。
– ?II ?–

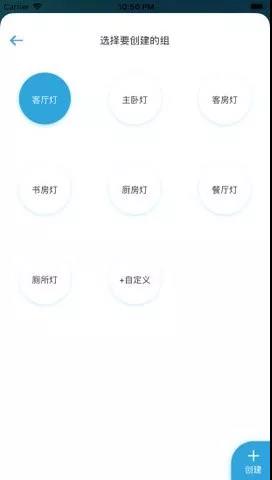

那么舉一個簡單的例子，手機燈控APP可以做成如下操作界面。至于相應的程序實現思路也并不復雜。在該燈控產品開發時，應該對每個燈控端口進行編號，如LED0~LED9。那么較簡單的方案思路：在用戶初次使用時，直接在手機界面上先顯示“LED0”~“LED9”這種默認名字，然后由用戶自己去每一個燈都操作一番。我們只需要再給用戶提供，下圖圖一所示的照明燈分組命名的功能，由用戶自己判斷LED0~LED9對應的照明燈即可。
這樣即能形成如下圖二界面，用戶即可在圖二界面中，通過點擊圖標來控制各個房間的燈。
點擊各照明燈圖標后，應用程序只需要執行，發送固定格式的對應藍牙數據包動作，比如：點擊圖二中的“客廳燈”，這個燈其實際上是對應的LED6端口，只是被用戶重命名了，這時手機就會在“MAST CHANNEL”通道發送“LED6:1”。當E104-BT01收到此數據包后，會將接收到的數據通過串口，發送給相連的MCU；主控MCU將收到的數據包進行解析后，將會執行LED6端口輸出高電平，此時“客廳燈”被點亮。
上面這種方案，是采用手機作為主機，向作為從機的“E104-BT01+MCU”設備，發送相應的控制數據包。其實，也可以用另一個“E104-BT01+MCU”設備，設置為主機，加上相應的各個按鍵，即做成一個燈光遙控器，也可方便的控制各LED燈；至于程序的實現的思路也與方案一相同。但是這種方案，不能讓用戶自由分組和命名，缺少了一點靈活性，操作也不夠直觀，而且用戶還得購買配套的遙控器，增加了用戶的成本。所以，這種方案實現雖然更加簡單，但并不十分推薦。
– ?III ?–
其實，利用E104-BT01的透傳特性，不僅僅只是能控制燈光，對于控制門鎖、遙控可運動設備等都具有很好的控制效果。拿控制門鎖開關來說，由于藍牙模塊優秀的加密及跳頻特性，可以很好的做到抗干擾，及對加密設備有效的安全控制。

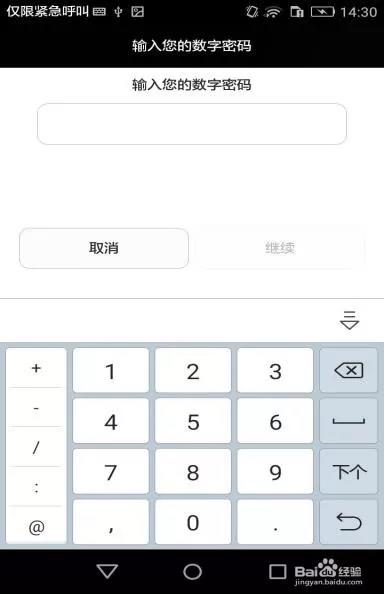

在這里我們可以淺談一下，利用E104-BT01的透傳特性實現藍牙門鎖的方案及思路。還是拿手機作為主機為例，用戶手機首次與藍牙模塊智能門鎖連接時，需要在如下圖一的界面中填入設置的開鎖密碼；在此操作中手機程序將填入的密碼，按照一定的格式發送到E104-BT01，數據包經E104-BT01串口輸入到門鎖主控MCU中，并被保存在MCU的FLASH區中。
自此，用戶開關鎖頁面默認為下圖界面。用戶每次需要開關鎖時，只需要打開“藍牙門鎖APP”，點擊圖二相應圖標即可開關鎖。而這個開關鎖的過程就牽扯到安全性的問題，那么手機就不能僅僅發送“ON”或“OFF”開關鎖。為了增加安全性，應在手機發送的數據包中添加密碼；比如，密碼若為“123456”，則發送“123456ON”；這樣，只有同時密碼正確的指令數據包，才是有效的。
如果想繼續提高加密等級，還可以將密碼“123456”，經一套雙方相同的加密算法進行再次加密，將新算出的密碼結合“ON”或“OFF”后再發送給E104-BT01。藍牙門鎖的MCU，將從E104-BT01接收的數據，進行解密后再執行相關操作。若想修改原密碼，只需點擊圖二左上角“菜單”圖標，進入圖一的輸入密碼界面。在該界面先后輸入舊新密碼，其手機也應該先后發送舊新密碼數據包，如“123456OLD”、“654321NEW”。前者舊密碼藍牙數據包發送過去后，是令門鎖MCU開啟密碼權限，進入密碼修改模式；緊接的新密碼藍牙數據包，就可以更新到門鎖MCU的密碼FLASH存儲區了。若是再將此藍牙門鎖方案，結合上一小結的燈控方案，則可以做到一個手機作為多個藍牙門鎖的鑰匙，使之藍牙門鎖系統更為方便且貼合實際，省去了金屬鑰匙的攜帶煩惱。
– ?IV ?–
對于這種藍牙模塊智能門鎖的應用，并不推薦使用“E104-BT01+MCU”來制作藍牙鑰匙的物聯網方案。因為，用手機作為鑰匙，不僅操作更加直觀，其修改密碼也十分方便；更主要的原因是藍牙電子鑰匙模塊方案，攜帶并不比實際的金屬鑰匙方便。終上所述，我們更推薦將藍牙鑰匙開發成APP，集成到手機上的方案。
