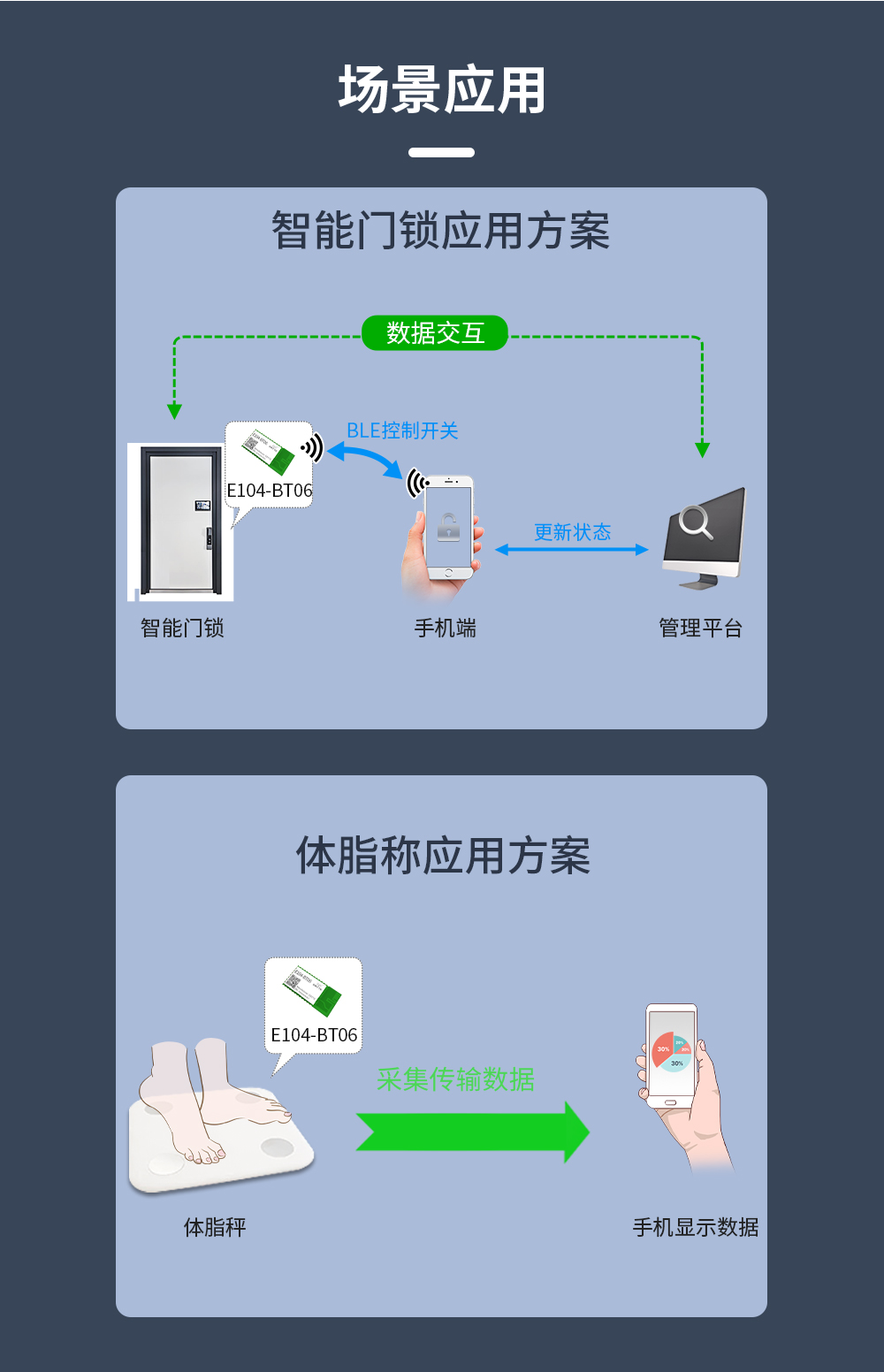

| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2402~2480 MHz | 支持ISM 頻段 |
| 發射功率 | 3 dBm | - |

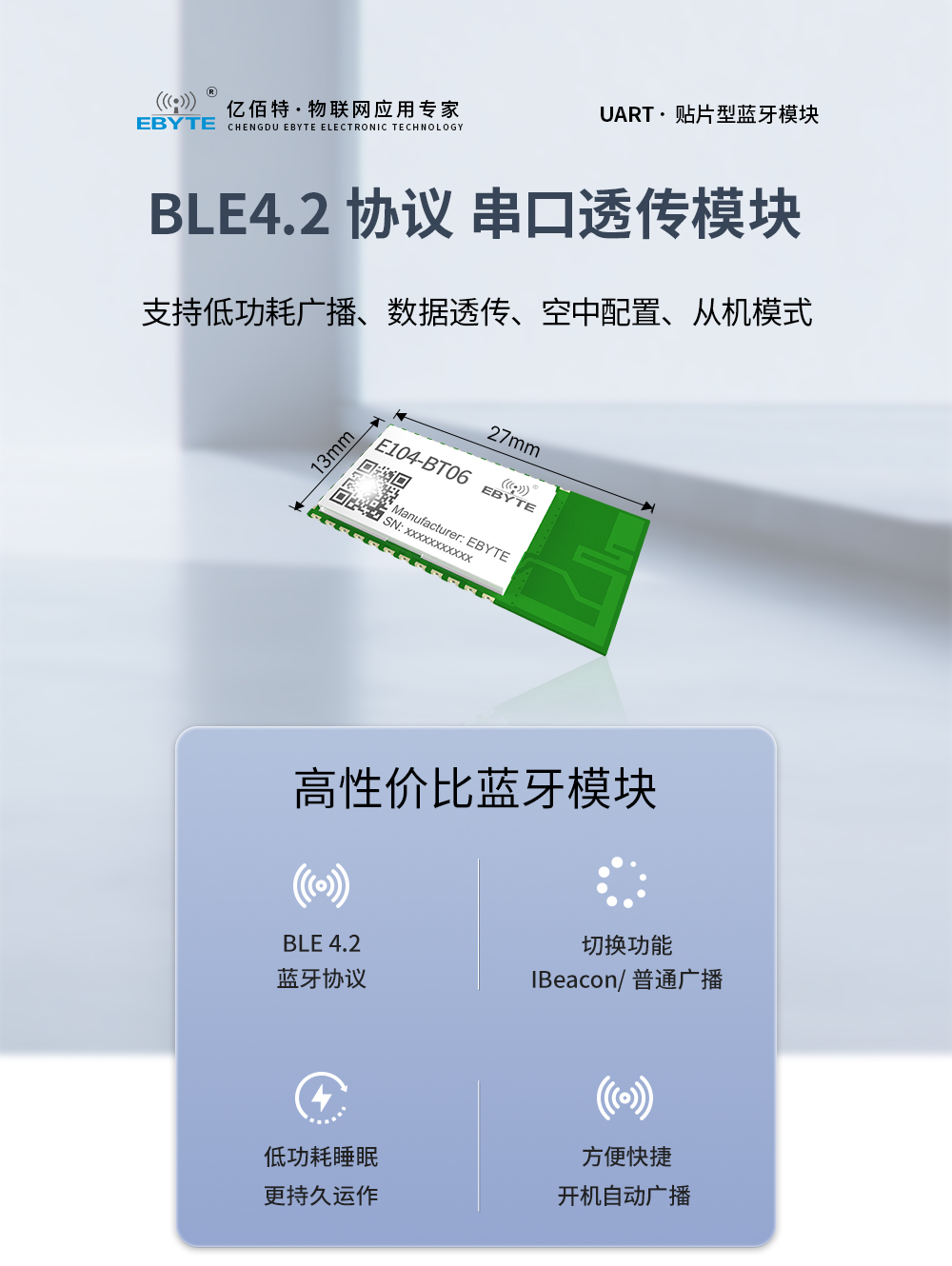

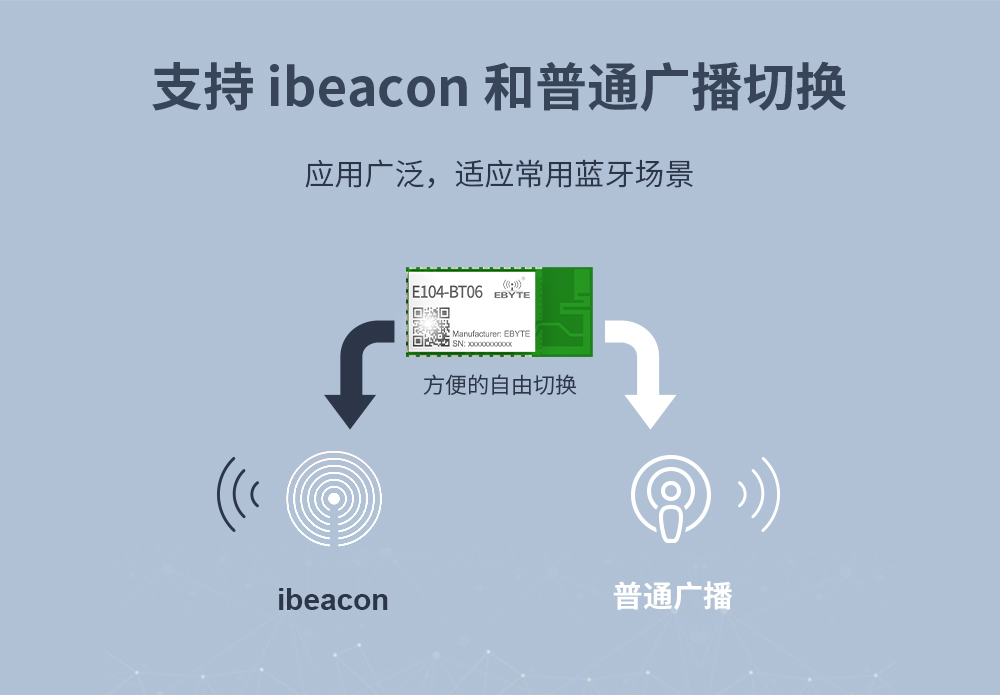

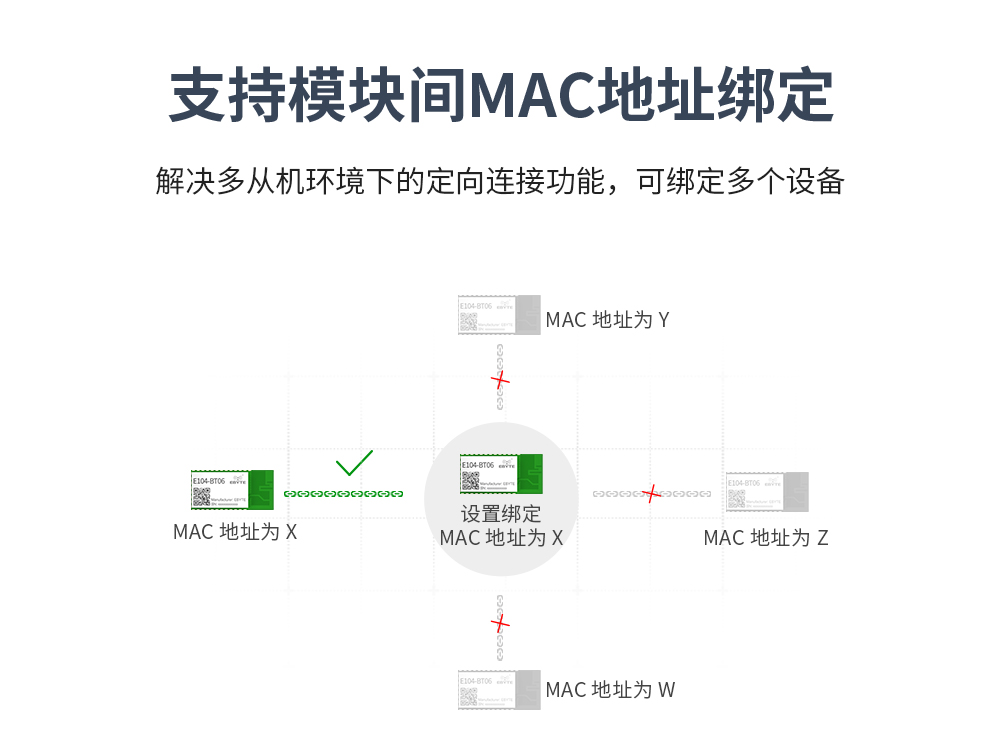

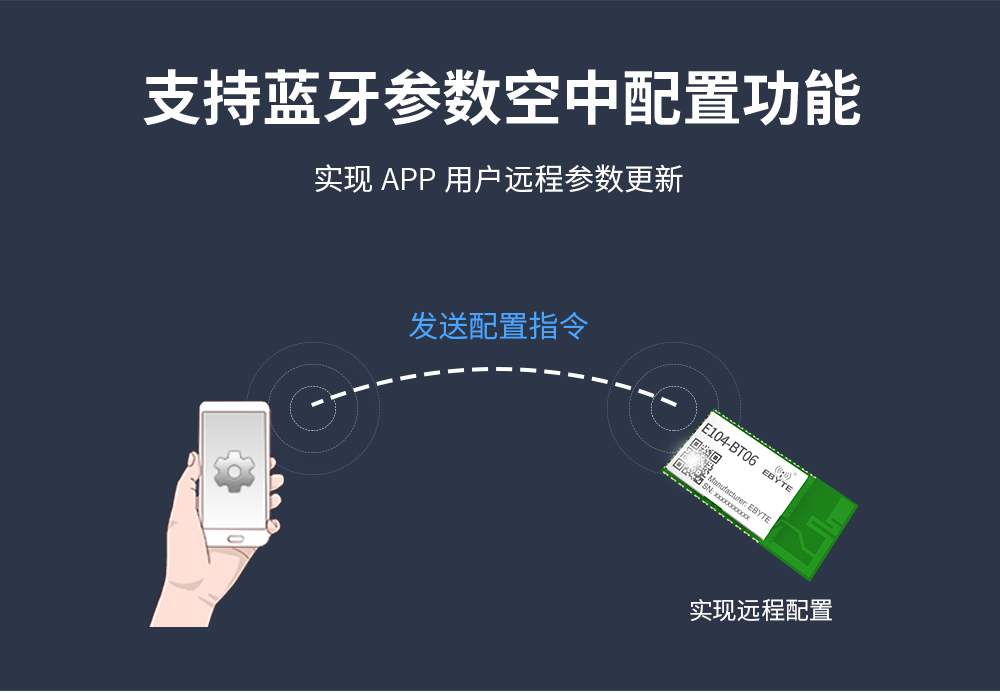

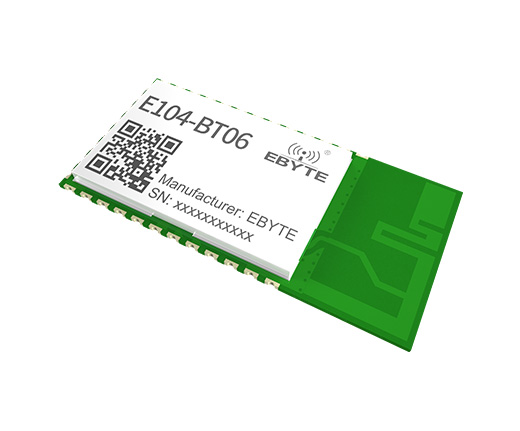

| 藍牙協議 | BLE4.2 | - |
| 接收靈敏度 | -85 dBm | - |
| 實測距離 | 80米 | 晴朗空曠環境，高度 2.0 米; @3dBm;手機主機模塊從機此距離為連 接保持距離 |
| 硬件參數 | 參數值 | 備注 |

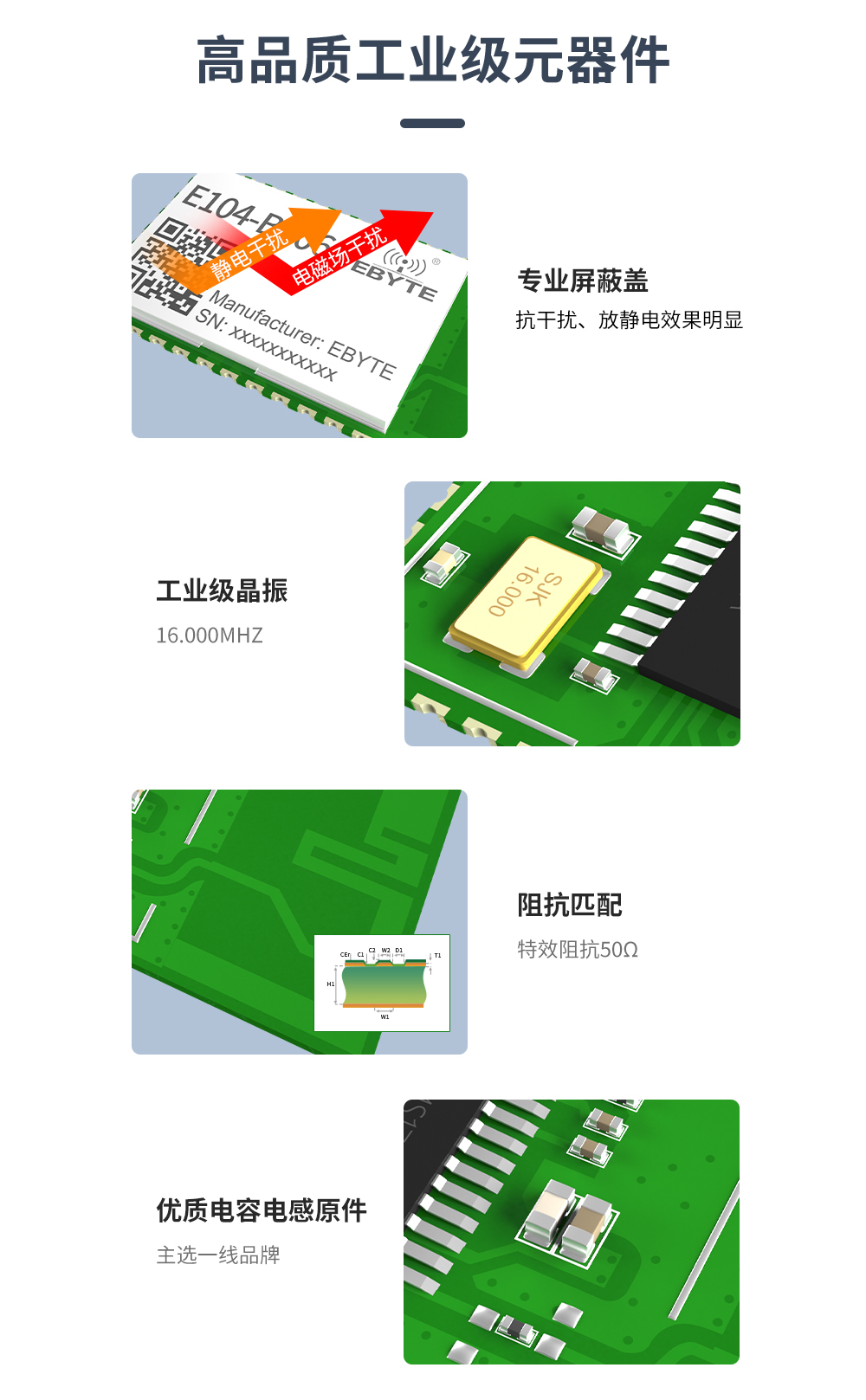

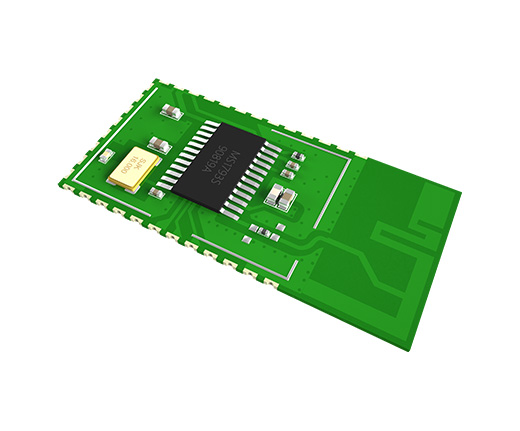

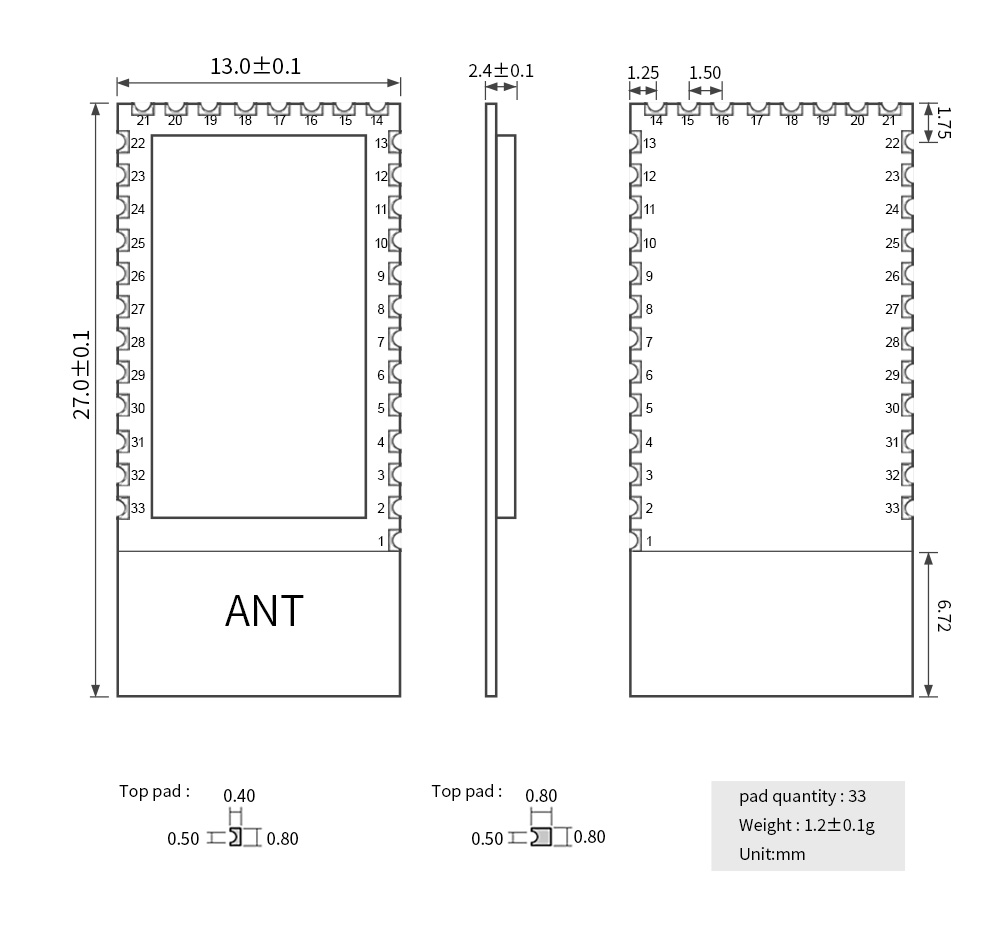

| 尺寸大小 | 27*13mm | - |
| 天線形式 | PCB板載天線 | 等效阻抗約50Ω |
| 通信接口 | UART | - |
| 封裝方式 | 貼片 | - |
| 電氣參數 | 最小值 | 典型值 | 最大值 | 單位 | 條件 |
| 工作電壓 | 2.0 | 3.3 | 3.6 | V | ≥3.3V 可保證輸出功率 |
| 通信電平 | - | 3.3 | - | V | 使用5V TTL 有風險燒毀 |
| 發射電流 | - | 30.4 | - | mA | 發射峰值 |
| 接收電流 | - | - | - | mA | - |
| 休眠電流 | - | 9 | - | μA | - |
| 工作溫度 | -40 | - | +85 | ℃ | 工業級 |
| 工作濕度 | 10 | - | 90 | % | - |
| 儲存溫度 | -40 | - | +125 | ℃ | - |
| 序號 | 定義 | 引腳方向 | 引腳功能 | 說明 |
| 1 | TXD | 輸出 | 串口 | -- |
| 2 | RXD | 輸入 | 串口 | -- |
| 3 | NC | -- | -- | -- |
| 4 | NC | -- | -- | -- |
| 5 | NC | -- | -- | -- |
| 6 | NC | -- | -- | -- |
| 7 | NC | 輸入 | -- | -- |
| 8 | NC | 輸入 | -- | -- |
| 9 | NC | -- | -- | -- |
| 10 | NC | -- | -- | -- |
| 11 | RST | 輸入 | 復位引腳 | 低電平復位 |
| 12 | VCC | 輸入 | 正電源 | USB接電源+3.3V |
| 13 | GND | -- | 電源地 | USB-- |
| 14 | GND | -- | 電源地 | -- |
| 15 | NC | -- | -- | -- |
| 16 | -- | -- | -- | -- |
| 17 | NC | -- | -- | -- |
| 18 | NC | -- | --PWM | -- |
| 19 | NC | -- | -- | -- |
| 20 | NC | -- | -- | -- |
| 21 | GND | -- | 電源地 | -- |
| 22 | GND | -- | 電源地 | -- |
| 23 | PB0 | 輸入 | DISCON | 斷開連接引腳 |
| 24 | PA7 | 輸出 | LINK | 狀態指示輸出引腳 |
| 25 | PA6 | 輸出 | STATE | 數據連接指示引腳連接狀態下當串口有數據進入芯片，且未通過藍牙發送數據完成則為高，發送完成拉低引腳，用戶可通過此引腳判斷是否該繼續串口輸入數據 |
| 26 | PA1 | 輸入 | MOD | AT 命令切換控制引腳低電平進入配置 |
| 27 | PA5 | -- | -- | -- |
| 28 | PA4 | -- | -- | -- |
| 29 | PA0 | -- | WAKEUP | 模塊若是進入睡眠 下降沿喚醒 |
| 30 | NC | -- | -- | -- |
| 31 | NC | -- | -- | -- |
| 32 | GND | -- | 電源地 | -- |
| 33 | GND | -- | 電源地 | -- |
