當前位置： 首頁 >產品中心 >4G/NB-IoT/GPS>4G 模組>E840-TTL(EC04-DNC)

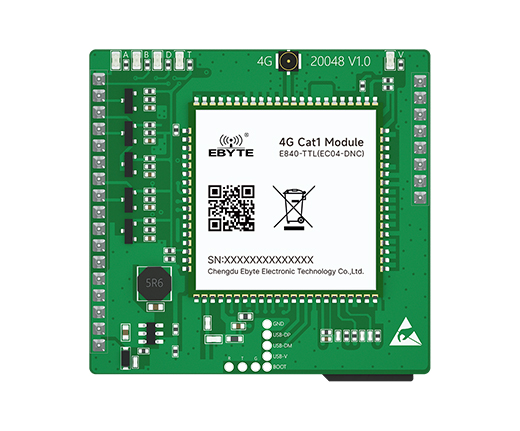

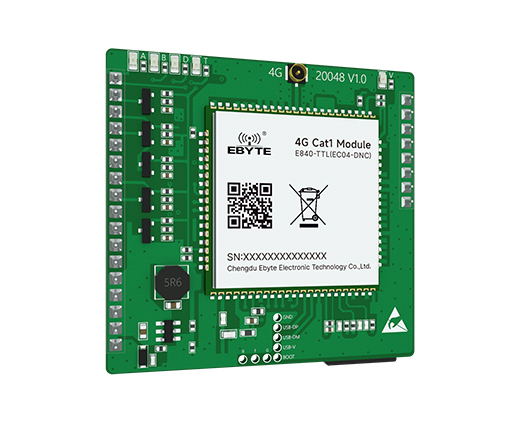

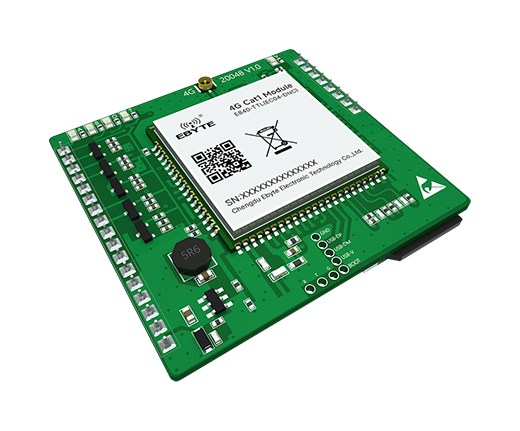

E840-TTL(EC04-DNC) 4G Cat.1模塊

定位：基站定位

工作電壓：DC5～18V

產品尺寸：42*40*10mm

產品重量：10±2g

產品規格：插針模塊

產品簡介：E840-TTL(EC04-DNC)是億佰特電子科技有限公司推出的新一代高性能具有基站定位功能的4G 插針模塊，該產品具備網絡覆蓋廣、傳輸延遲低、支持三大運營商 Cat 1 網絡接入；同時該產品支持多種配置方式；使用前請仔細閱讀用戶手冊。

4G模組

4G cat1透?jìng)髂K
4G cat1透?jìng)髂K
4G cat1透?jìng)髂K
4G cat1透?jìng)髂K
4G cat1透?jìng)髂K
4G cat1透?jìng)髂K
4G cat1透?jìng)髂K
4G cat1透?jìng)髂K
4G cat1透?jìng)髂K
4G cat1透?jìng)髂K
4G cat1透?jìng)髂K

主要參數說明
頻段

LTE-FDD：B1 / B3 / B5 / B8

LTE-TDD：B34 / B38 / B39 / B40 / B41

工作電壓

DC 5 ～ 18V

功耗(與環境以及

其他因素有 關，

僅供參考)

待機： 35mA @ 12V，125mA @ 5V

入網：120mA @ 12V，860mA @ 5V

傳輸：120mA @ 12V，842mA @ 5V

SIM 卡座
使用 MICRO 自彈式卡座
尺寸
42mm * 40mm * 10mm（長*寬*高）
重量
10 g ± 2 g
工作溫度
-40 ～ +80℃、5%～95%RH（無凝露）
儲存溫度

-40 ～ +85℃、5%～95%RH（無凝露）

端口數

1

接口
TTL 電平（3.3v 兼容 5v）
波特率

1200 / 2400 / 4800 / 57600 / 9600 / 115200 /230400 / 460800

數據位
8bit
校驗位

None / Odd / Even

停止位
1 / 2 bit
鏈路數量
4 路
鏈路緩存
20K
協議
TCP / UDP / MQTT / HTTP
心跳包

IMEI / ICCID / SN / GPS（部分采用基站定位） / 自定義

注冊包

IMEI / ICCID / SN / 自定義，入網發送 /每包數據前帶注冊包

串口
配置工具、AT 指令配置
網絡
AT / JSON 配置參數
串口/網絡
通過發送 AT 指令進行固件升級
邊緣采集
10 路，可以自動添加 Modbus CRC 校驗

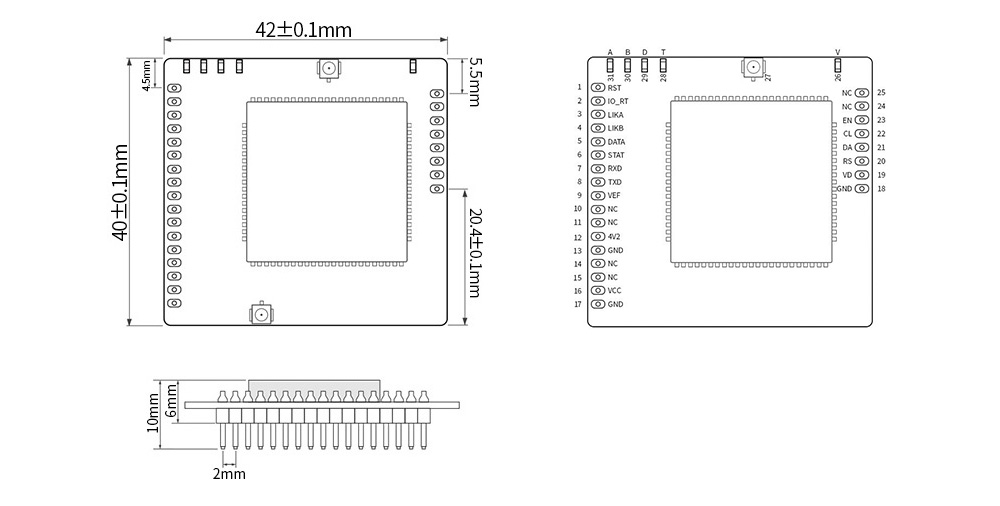

DNC_17

序號
名稱功能說明
1RST
重啟/復位模塊

低電平脈沖復位；

2IO_RST
恢復出廠

低電平持續 5～10s，模塊參數恢復出廠設定，低電平脈沖重啟；

3LIKA
Socket1 連接狀態指示

高：Socket1 與網絡服務器連接成功；低：Socket1 未成功連接到網絡服務器 ；

4LIKB
Socket2 連接狀態指示

高：Socket2 與網絡服務器連接成功；低：Socket2 未成功連接到網絡服務器；

5DATA
數據收發指示

當網絡接收到數據或者串口接收到數據引腳輸出周期 80ms 占空比 50%的方波；

6STATE
入網指示

低：設備上電到正在搜尋 SIM 卡；高：設備附著網絡成功；

7RXD
數據接收引腳

默認 3.3V，可兼容 5V 通信電平；

8TXD
數據發送引腳

默認 3.3V，可兼容 5V 通信電平；

9VEF
驅動電平供電引腳

如需要實現串口通信和 LED 指示為 5V 驅動電平時需要在此引腳輸入 5V 電平；

10、11
NC
保留

默認懸空;

12
4V2
鋰電池電源供電引腳

供電范圍：3.4V～4.2V，典型電壓 3.8V，該引腳禁止反接，禁止與 VCC 一起供電；

13
GND
電源輸入負極

無；

14、15
NC

保留

默認懸空;

16
VCC
DC 電源供電引腳

供電范圍：5V～18V。該引腳禁止反接、禁止與 4V2 一起供電；

17、18
GND
電源輸入負極

無；

19
VD
外接 SIM 卡電源引腳

若使用板載 SIM 卡座則該引腳 NC 即可；

20
RS
外接 SIM 卡復位引腳

若使用板載 SIM 卡座則該引腳 NC 即可；

21DA
外接 SIM 卡數據引腳

若使用板載 SIM 卡座則該引腳 NC 即可；

22CL
外接 SIM 卡時鐘引腳

若使用板載 SIM 卡座則該引腳 NC 即可；

23EN
保留

默認懸空；

24、25
NC
保留

默認懸空；

26
V
電源輸入指示燈

電源輸入指示，直流 5～18V；

274G
4G 天線接口

IPX 接口；

28T
入網指示燈

熄滅：設備上電到正在搜尋 SIM 卡；長亮：設備附著網絡成功；

29D數據收發指示燈

當網絡接收到數據或者串口接收到數據指示燈閃爍；

30B第二鏈路連接指示燈

熄滅：Socket2 未成功連接或未啟用鏈路；常亮：Socket2 與網絡服務器連接成功；

31A第一鏈路連接指示燈

熄滅：Socket1 未成功連接或未啟用鏈路；常亮：Socket1 與網絡服務器連接成功；
