發射功率：17dBm
通信距離：300m

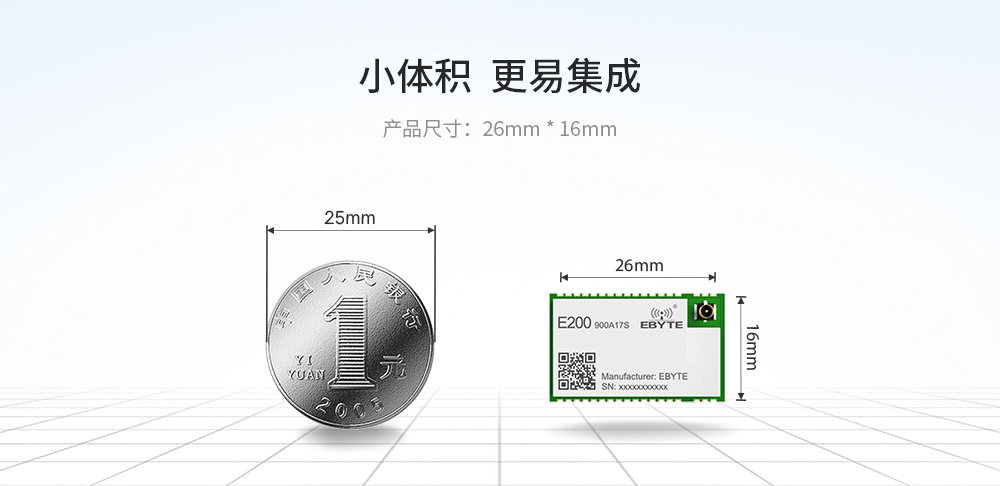

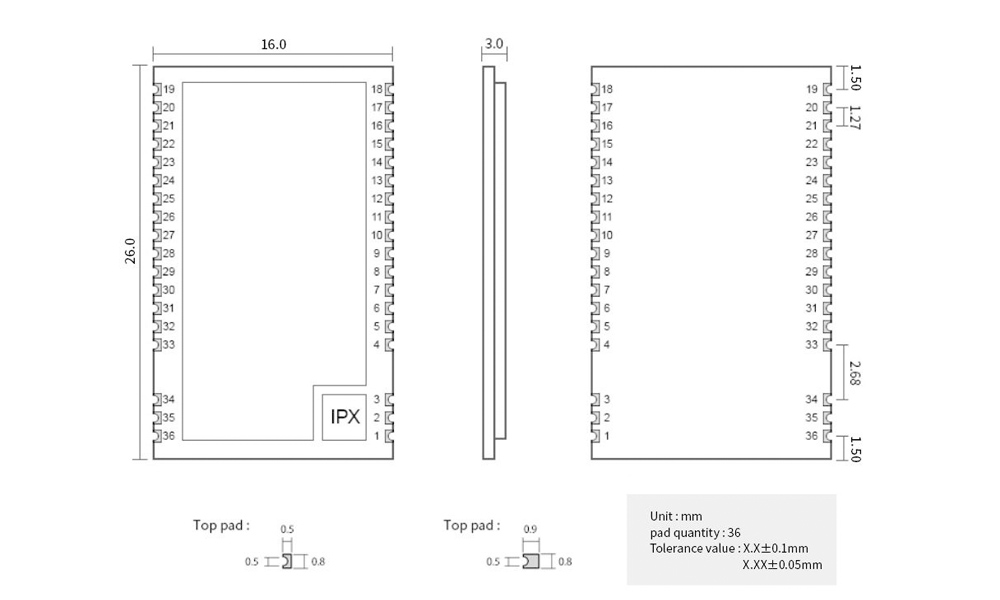

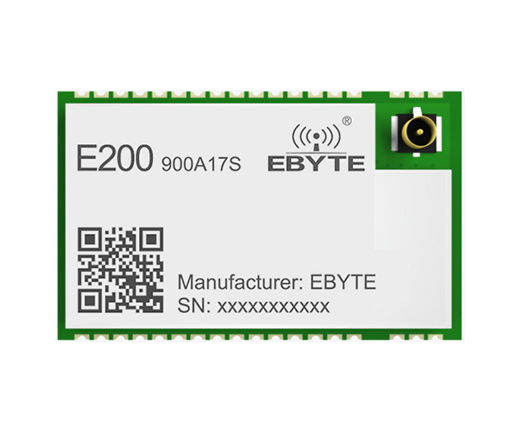

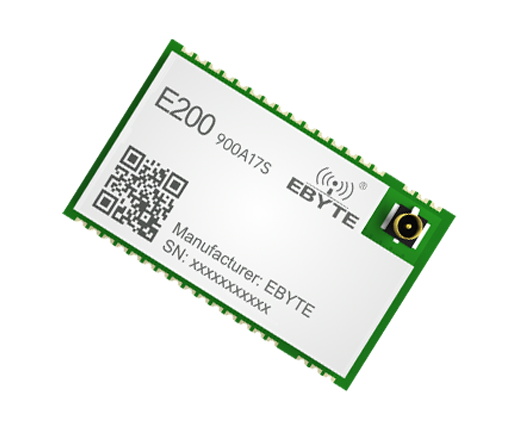

產品尺寸：16*26mm
產品重量：2.1±0.1g

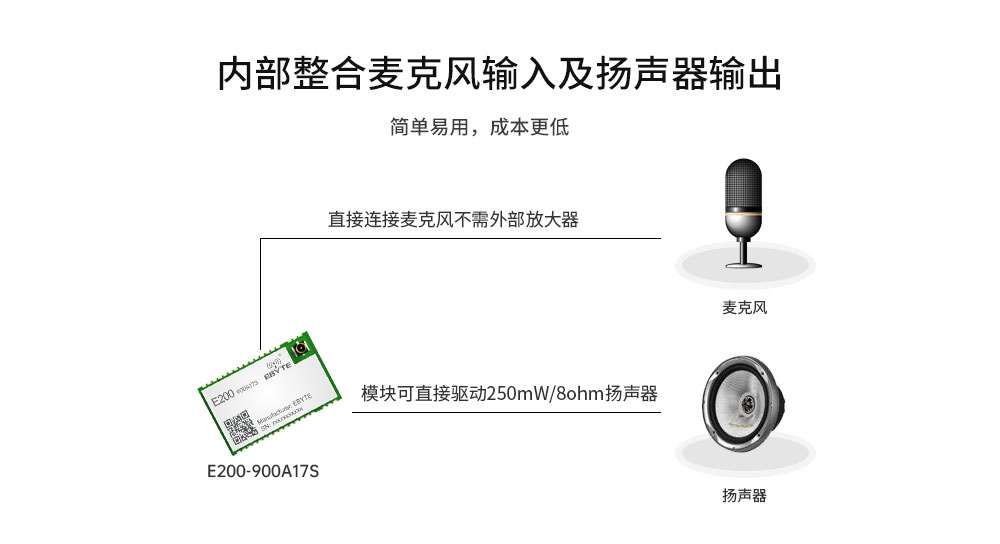

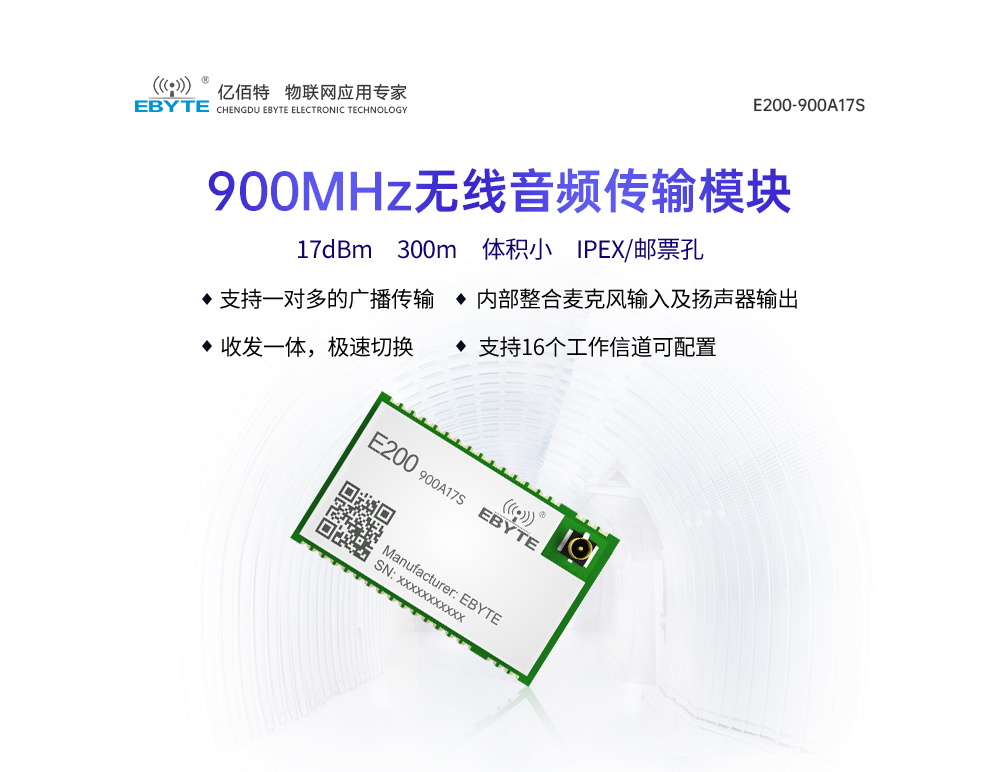

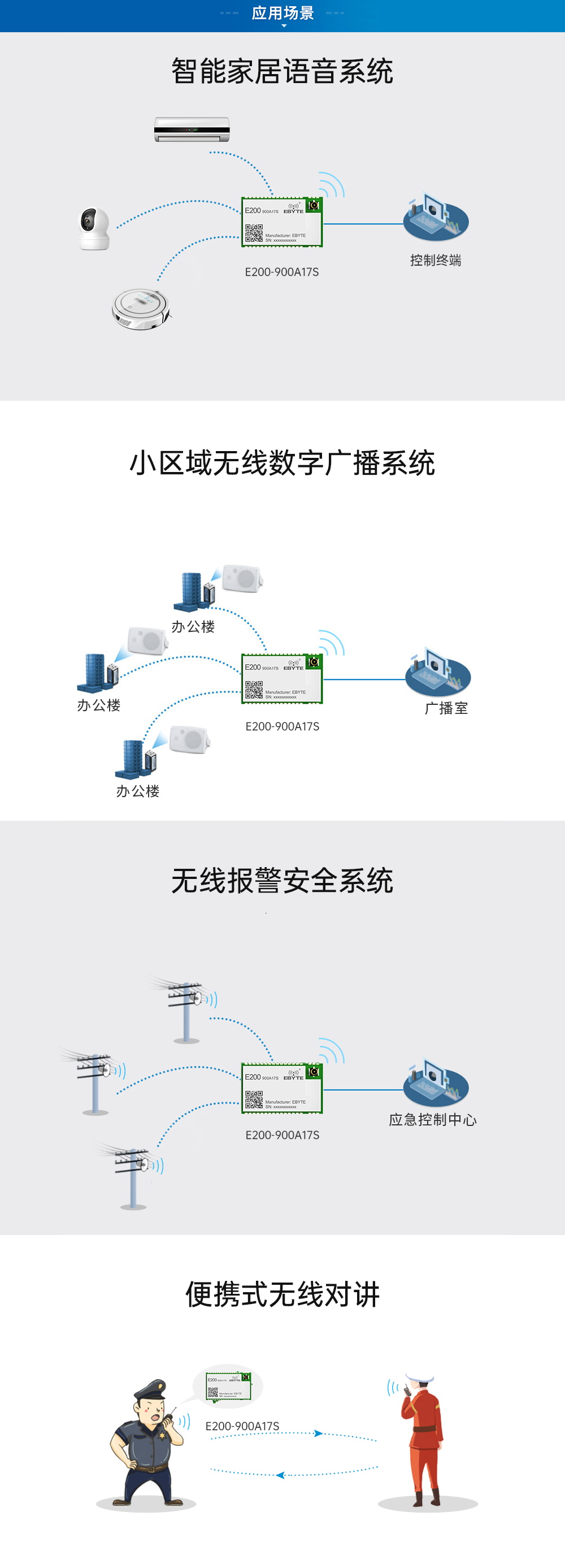

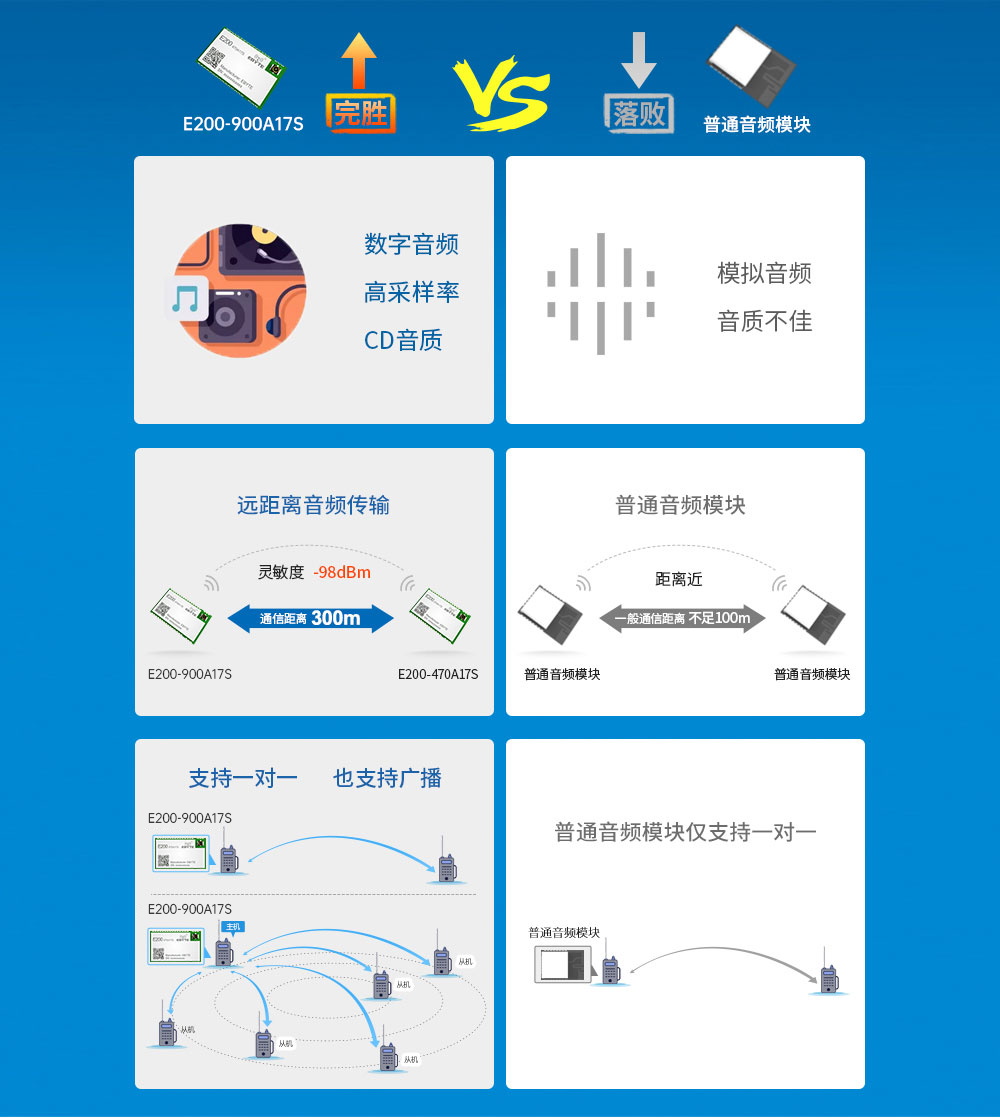

產品簡介：E200-900A17S是一款全新的無線音頻傳輸模塊，收發一體。具有體積小，使用便捷等特點，工作在(863～928MHz）頻段（默認 863.275MHz），采用硬件I/O選擇信道，支持MIC輸入和揚聲器輸出，兼容3.3V與5V供電電壓。該模塊內部整合了麥克風(Microphone)與揚聲器(Speaker) PA 放大器，直接連接麥克風不需外部放大器，音頻輸出可直接驅動 250mW/8ohm 揚聲器。射頻部分提供了高達-98dBm的靈敏度極大的提升了無線距離。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 863MHz～928MHz | 支持 ISM 頻段 |
| 發射功率 | 16.5dBm～17.5dBm | 軟件可調，需用戶自行開發設置 |
| 接收靈敏度 | -98dBm | 空中速率 500kbps |
| 調制方式 | FSK | 調制技術 |
| 阻塞功率 | 15dBm | 近距離使用燒毀概率較小 |
| 音頻采樣率 | 60Hz~5KHz | 芯片內部有 12 位 ADC |
| 參考距離 | 300m | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 500kbps |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 2.3 | 3.3 | 5.5 | ≥5V 可保證輸出功率，超過 5.5V 永久燒毀模塊 | |
| I/O 電壓 | -0.3 | - | 3.6 | 超過 3.6V 可能永久損壞模塊 I/O | |
| 通信電平（V） | -0.3 | 3.3 | 3.6 | 使用 5V 電平有風險燒毀 | |
| 工作溫度（℃） | -40 | - | +85 | 工業級設計 | |
| 功耗 | 發射電流（mA） | 98 | 100 | 102 | 瞬時功耗，平均電流：35mA |
| 接收電流（mA） | 44 | 45 | 46 | 輸出連接 8ohm，250mW 揚聲器，最大音量 185mA | |
| 硬件參數 | 參數值 | 備注 |
| 封裝方式 | 貼片式 | - |
| 接口方式 | 郵票孔 | 間距 1.27mm |
| 通信接口 | UART 串口 | TTL 電平(預留未用) |
| 外形尺寸 | 16*26 mm | - |
| 產品凈重 | / | - |
| 射頻接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 序號 | 引腳 | 引腳方向 | 備注 |
| 2 | ANT | - | 天線 |
| 6 | REST | 輸入 | 模塊復位引腳，低電平有效 |
| 11 | TXD | 輸出 | TTL 串口輸出，目前僅支持讀取模塊版本，不使用懸空處理； |
| 12 | RXD | 輸入 | TTL 串口輸入，目前僅支持讀取模塊版本，不使用懸空處理； |
| 16 | TTCLK | - | 調試時鐘引腳，不使用懸空處理； |
| 17 | TTDIO | - | 調試數據引腳，不使用懸空處理； |
| 20 | TTDIO | 電源 | 模塊電源正參考，電壓范圍：2.3～5.5V DC，推薦 3.3V 或 5V； |
| 23 | Mode | 輸入 | 模塊的收發模式控制引腳，低電平發送模式，高電平接收模式，不能懸空； |
| 25 | Debug_EN | - | 調試控制引腳，為低電平模塊進入程序燒錄模式，不使用懸空處理； |
| 26 | CH3 | 輸入 | 信道選擇 3，與 CH0,CH1,CH2 組合選擇可工作的 16 個信道，詳見信道表； |
| 27 | CH2 | 輸入 | 信道選擇 2，與 CH0,CH1,CH3 組合選擇可工作的 16 個信道，詳見信道表； |
| 28 | CH1 | 輸入 | 信道選擇 1，與 CH0,CH2,CH3 組合選擇可工作的 16 個信道，詳見信道表； |
| 29 | CH0 | 輸入 | 信道選擇 0，與 CH1,CH2,CH3 組合選擇可工作的 16 個信道，詳見信道表； |
| 30 | VOIN | 輸入 | 音頻輸入負，硬件設計詳見推薦電路； |
| 31 | VOIP | 輸入 | 音頻輸入正，硬件設計詳見推薦電路； |
| 32 | VOON | 輸出 | 音頻輸出負，硬件設計詳見推薦電路； |
| 33 | VOOP | 輸出 | 音頻輸出正，硬件設計詳見推薦電路； |
1、3、15、19、 34、35、36 | GND | 電源 | 模塊地線 |
4、5、7、8、 9、10、13、 14、18、21、 22、24 | NC | - | 保留未用，懸空處理； |
