通信接口：UART串口
工作頻率：2405~2478MHz
發射功率：12dBm～20dBm
通信距離：300m

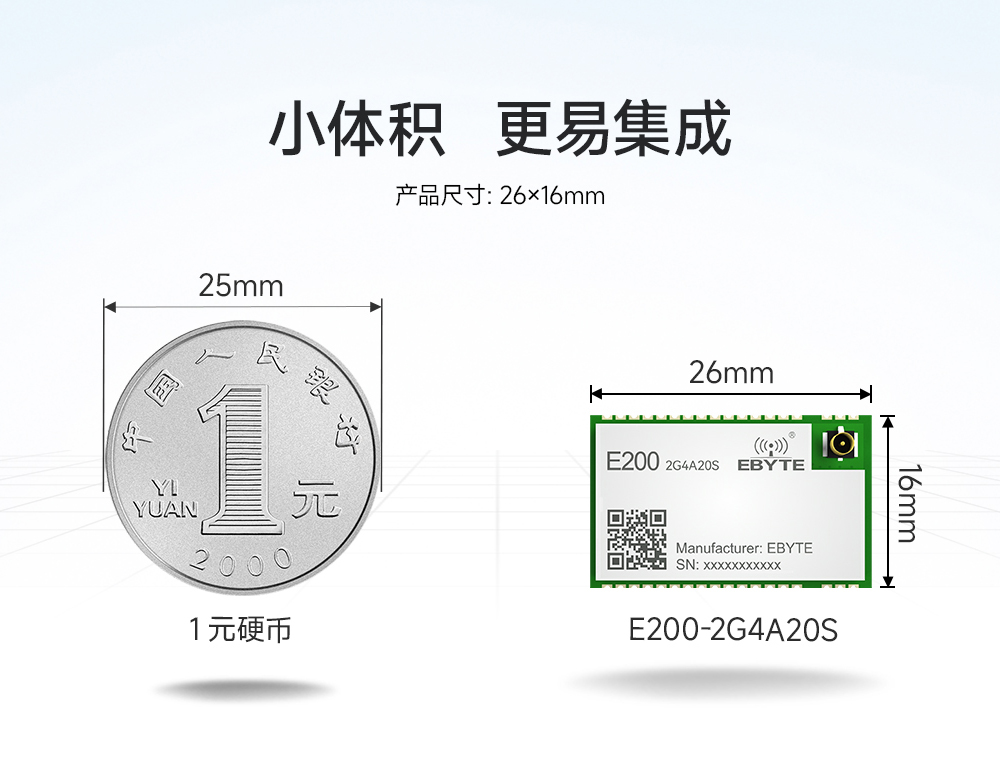

產品尺寸：16*26mm
產品重量：2.2±0.1g

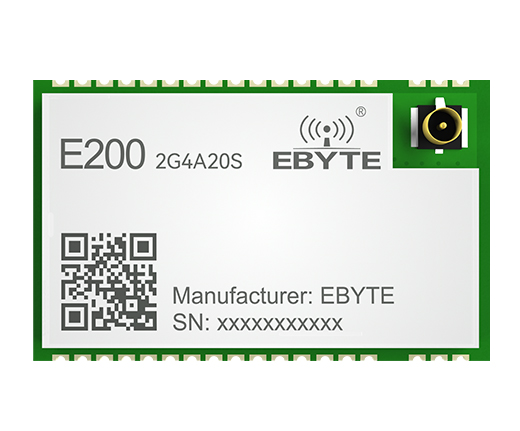

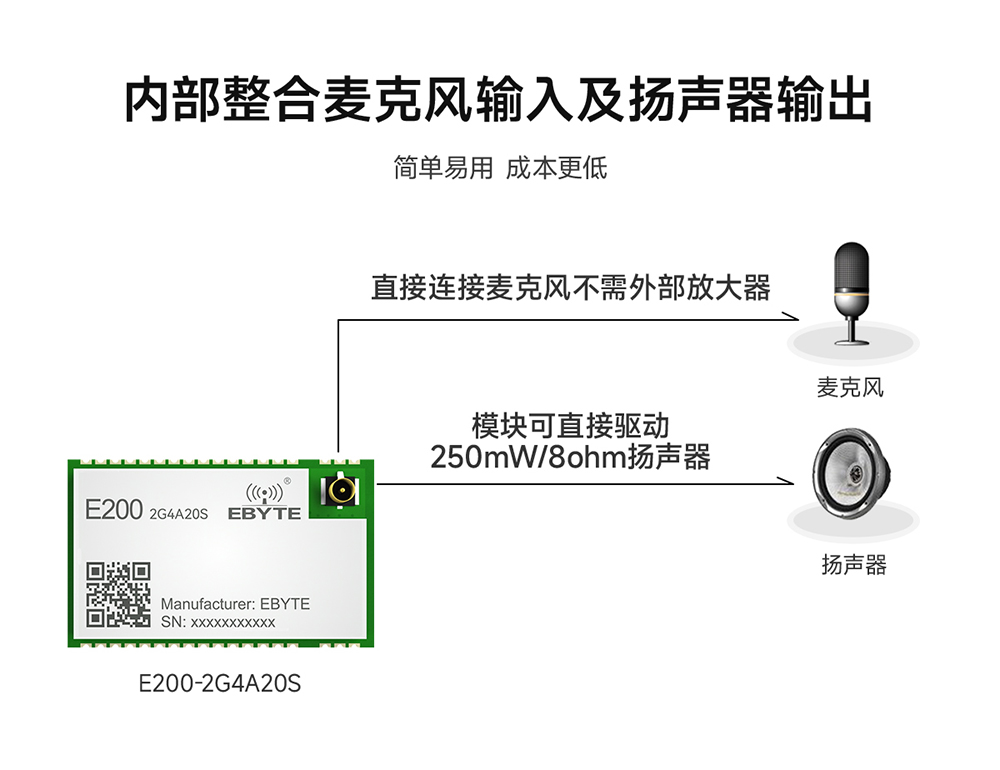

產品簡介：E200-2G4A20S無線音頻模塊是成都億佰特推出的全新的無線音頻傳輸模塊，收發一體。具有體積小，使用便捷等特點，工作在2.4G頻段，默認采用硬件I/O選擇信道，也能通過指令設置為軟件選擇信道，支持MIC輸入和揚聲器輸出，兼容3.3V供電電壓。
| 射頻參數 | 參數值 | 備注 |
| 工作頻段 | 2405~2478MHz | 支持 ISM 頻段 |
| 發射功率 | 12dBm～20dBm | 軟件可調 |
| 接收靈敏度 | -88dBm | 空中速率 2Mbps |
| 調制方式 | GFSK | 調制技術 |
| 阻塞功率 | 15dBm | 近距離使用燒毀概率較小 |
| 音頻采樣率 | 8KHz | 芯片內部 12 位 ADC |
| 參考距離 | 300m | 晴朗空曠，天線增益 5dBi，天線高度 2.5 米，空中速率 500kbps |
| 主要參數 | 性能 | 備注 | |||
| 最小值 | 典型值 | 最大值 | |||
| 工作電壓（V） | 2.2 | 3.3 | 3.6 | ≥3.3V 可保證輸出功率，超過 3.6V 永久燒毀模塊 | |
| I/O 電壓 | -0.3 | - | 3.6 | 超過 3.6V 可能永久損壞模塊 I/O | |
| 通信電平（V） | -0.3 | 3.3 | 3.6 | 使用 5V 電平有風險燒毀 | |
| 工作溫度（℃） | -40 | - | 85 | 工業級設計 | |
| 功耗 | 發射電流（mA） | 180 | 190 | 200 | 瞬時功耗，發射平均電流：80mA |
| 接收電流（mA） | - | 1 | - | 接收模式，單周期下平均功耗 | |
| 休眠電流（uA） | - | 12 | - | 接收模式，休眠平均功耗 | |
| 硬件參數 | 參數值 | 備注 |
| 封裝方式 | 貼片式 | - |

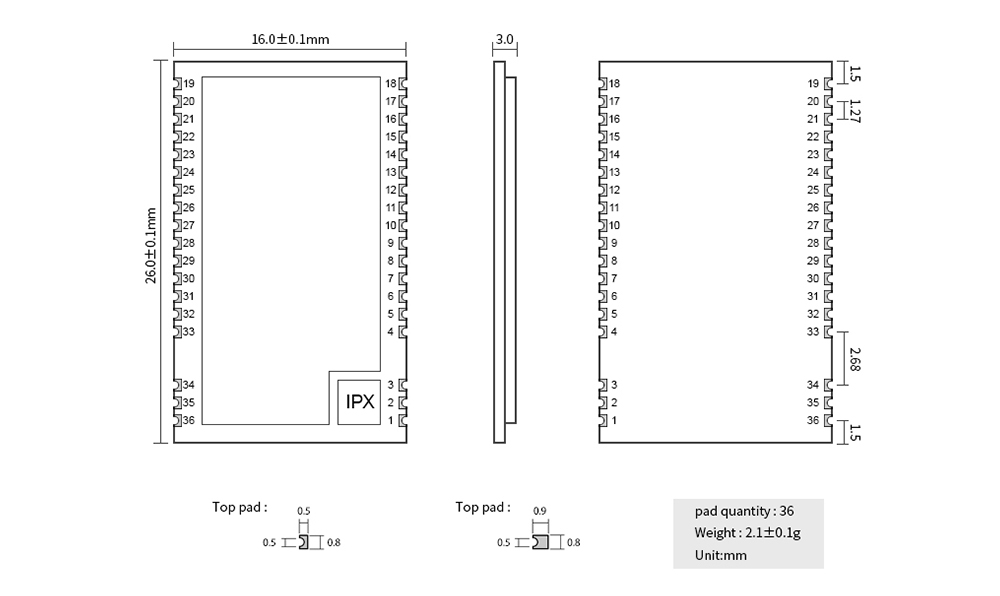

| 接口方式 | 郵票孔 | 間距 1.27mm |
| 通信接口 | UART 串口 | TTL 電平 |
| 外形尺寸 | 16*26 mm | - |
| 產品凈重 | 2.2g | ±0.1g |
| 射頻接口 | IPEX/郵票孔 | 等效阻抗約 50Ω |
| 引腳序號 | 引腳名稱 | 引腳方向 | 引腳用途 |
| 2 | ANT | - | 天線接口 |
| 6 | REST | 輸入 | 模塊復位引腳，低電平有效； |
| 11 | TXD | 輸出 | TTL 串口輸出； |
| 12 | RXD | 輸入 | TTL 串口輸入； |
| 16 | TTCLK | - | 調試時鐘引腳，不使用懸空處理； |
| 17 | TTDIO | - | 調試數據引腳，不使用懸空處理； |
| 20 | VCC | 電源 | 模塊電源正參考，電壓范圍：2.2～3.6V DC，推薦 3.3V； |
| 22 | WAKE_UP | 輸入 | 喚醒引腳，用于 AT 指令配置參數，低電平喚醒； |
| 23 | MODE | 輸入 | 模塊的收發模式控制引腳，低電平發送模式，高電平接收模式，不能懸空； |
| 25 | Debug_en | - | 調試控制引腳，為低電平模塊進入程序燒錄模式，不使用懸空處理； |
| 26 | CH3 | 輸入 | 信道選擇 3，與 CH0,CH1,CH2 組合選擇可工作的 16 個信道，詳見信道表； |
| 27 | CH2 | 輸入 | 信道選擇 2，與 CH0,CH1,CH3 組合選擇可工作的 16 個信道，詳見信道表； |
| 28 | CH1 | 輸入 | 信道選擇 1，與 CH0,CH2,CH3 組合選擇可工作的 16 個信道，詳見信道表； |
| 29 | CH0 | 輸入 | 信道選擇 0，與 CH1,CH2,CH3 組合選擇可工作的 16 個信道，詳見信道表； |
| 30 | VOIN | 輸入 | 音頻輸入負，硬件設計詳見推薦電路； |
| 31 | VOIP | 輸入 | 音頻輸入正，硬件設計詳見推薦電路； |
| 32 | VOON | 輸出 | 音頻輸出負，硬件設計詳見推薦電路； |
| 33 | VOOP | 輸出 | 音頻輸出正，硬件設計詳見推薦電路； |
| 1、3、15、19、34、35、36 | GND | 電源 | 模塊地線 |
| 4、5、7、8、9、10、13、14、18、21、24 | NC | - | 保留未用，懸空處理； |
