傳輸方式：以太網

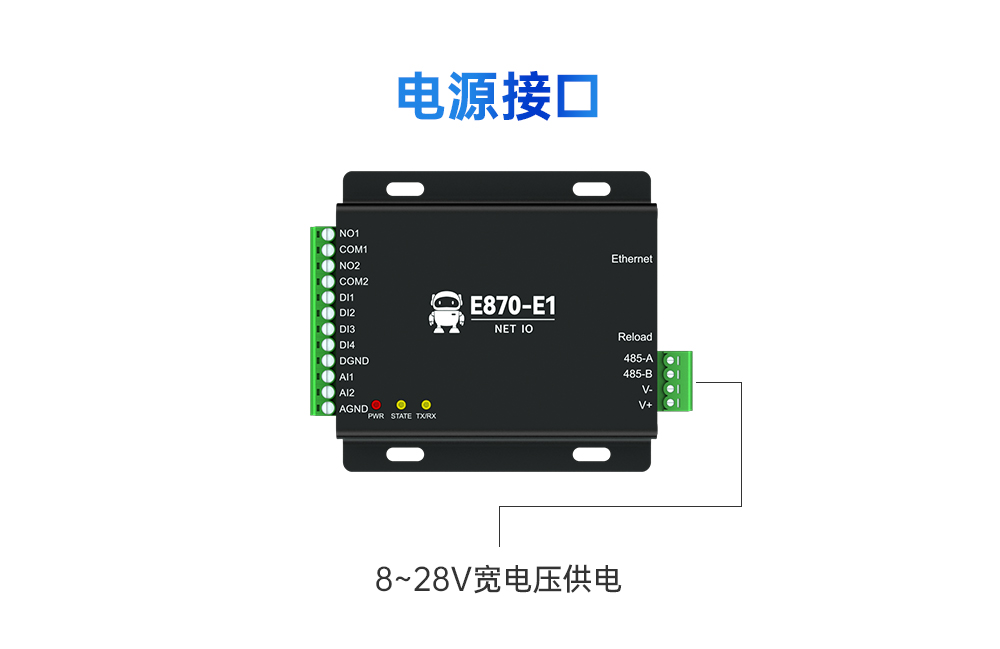

工作電壓：DC8~28V
通信接口：RS485
產品尺寸：80*85mm

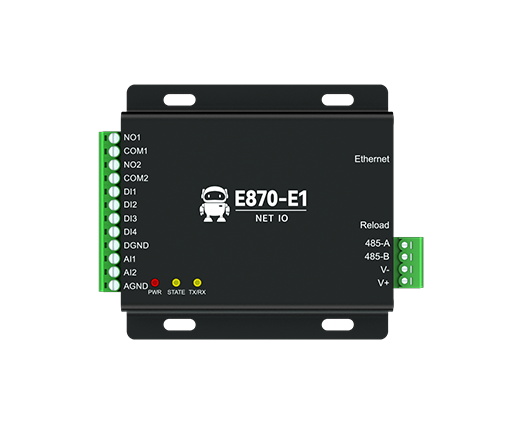

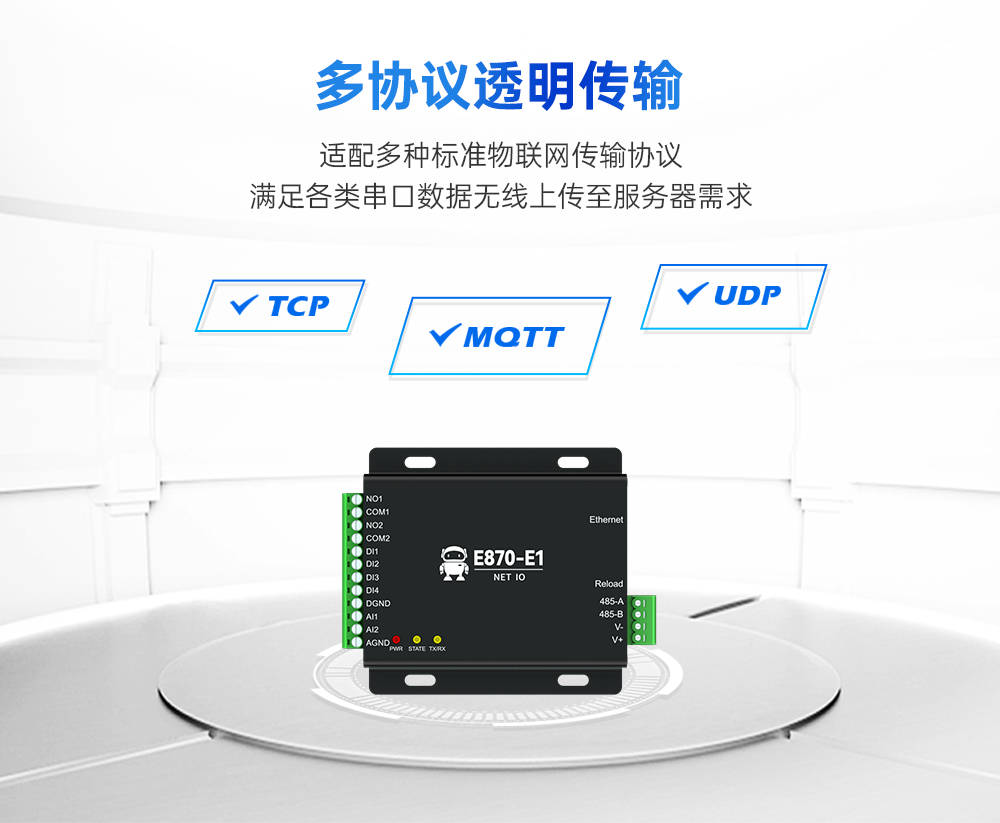

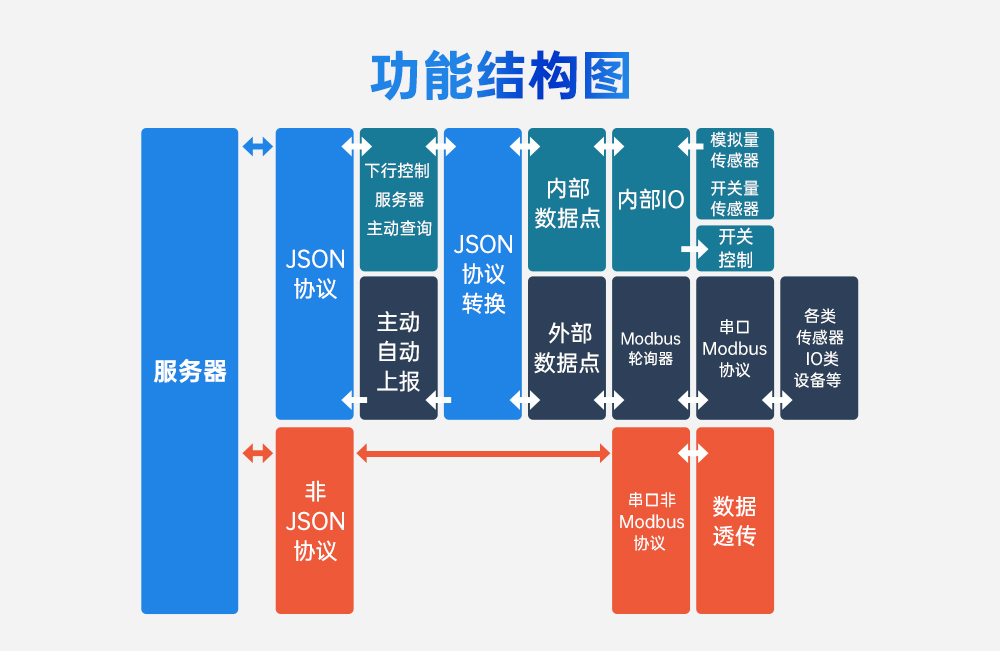

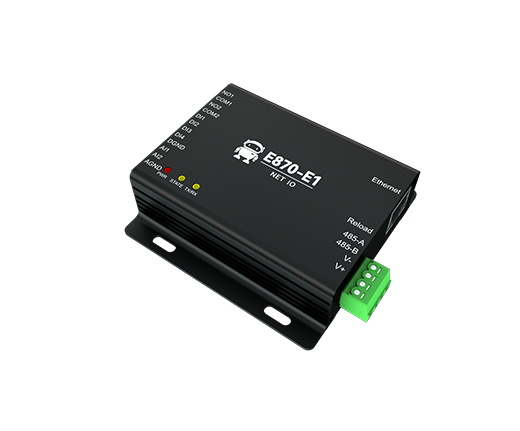

產品簡介：E870-E1基于我司自行研發的通訊協議《億佰特云設備通訊協議》開發的以太網云I0網關，可通過服務器下發指令到設備達到控制或采集功能，設備上開放4路開關量采集，2路模擬量(0-20/4-20mA)采集，2路A型繼電器輸出，支持多種協議(TCP、UDP、MQTT)接入服務器，支持心跳包、注冊包設置；同時該產品支持多種配置方式，支持網頁平臺；支持采集控制邊緣RTU節點，也可作為RTU設備解析Modbus指令采集控制設備IO；采用工業級設計標準，保證設備的高可靠性。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC 8~28V |
| 電源指示 | 紅色LED指示 | |
| 串口 | 通訊接口 | RS485 |
| 波特率 | 9600bps(默認) | |
| 通訊協議 | 《億佰特云設備通訊協議》 | |
| DI輸入 | DI路數 | 4路 |
| 輸入類型 | 默認干節點 | |
| 采集頻率 | 1 kHz | |
| AI輸入 | A路數 | 2路 |
| 采集特性 | 單端輸入 | |
| 輸入類型 | 4-20mA | |
| AI分辨率 | 5% | |
| 采集頻率 | 10Hz | |
| DO輸出 | DO路數 | 2路 |
| DO輸出類型 | A型繼電器 | |
| DO輸出模式 | 電平輸出、脈沖輸出 | |
| 繼電器觸點容量 | 30V/7A | |
| 其他 | 產品重量 | 140±5g |

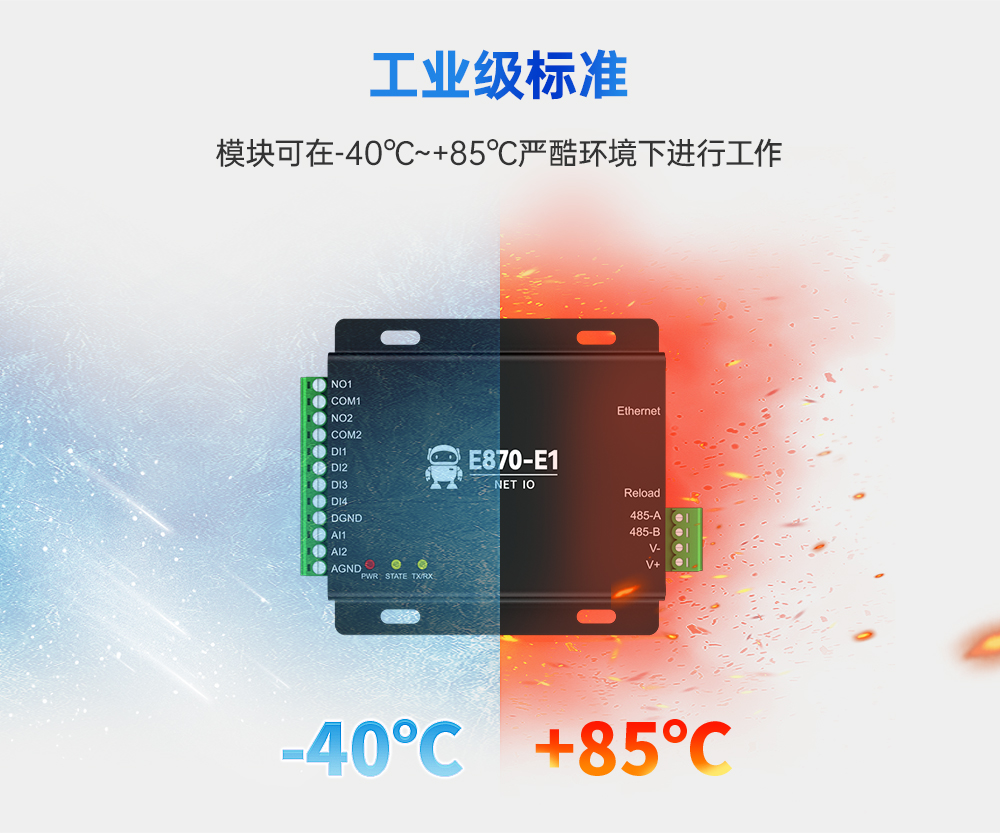

| 工作溫濕度 | -40 ~ +85℃、5%~95%RH(無凝露) | |
| 安裝方式 | 導軌安裝 |

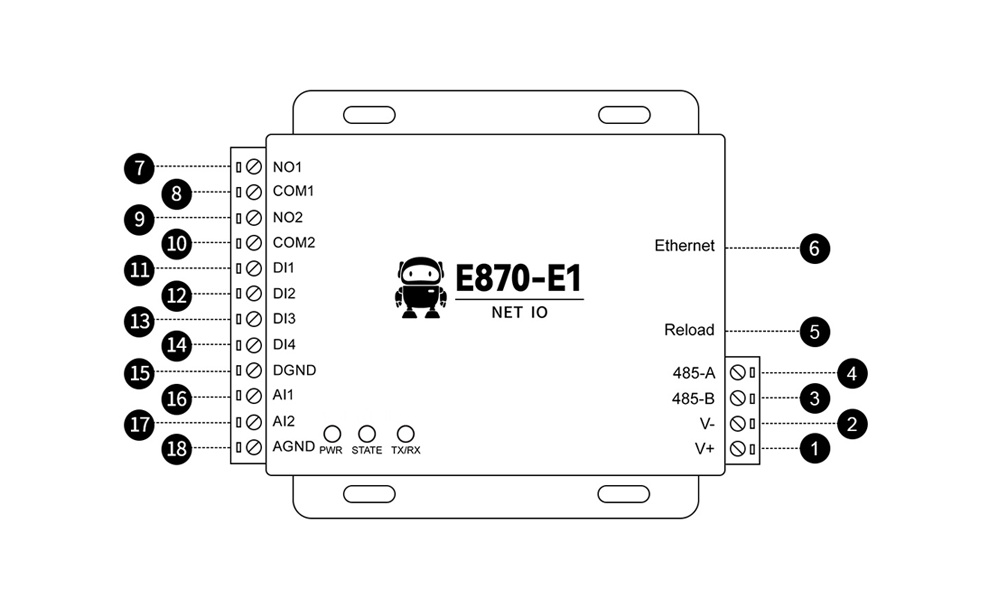

| 編號 | 標簽 | 說明 |
| 1 | V+ | 電源輸入端正極，DC 8v~28v |
| 2 | V- | 電源輸入端負極，DC 8V~28V |
| 3 | 485-B | RS485接口B與外接設備B接口相連 |
| 4 | 485-A | RS485接口A與外接設備A接口相連 |
| 5 | Reload | 恢復出廠設置按鍵 |
| 6 | Ethernet | RJ45以太網接口 |

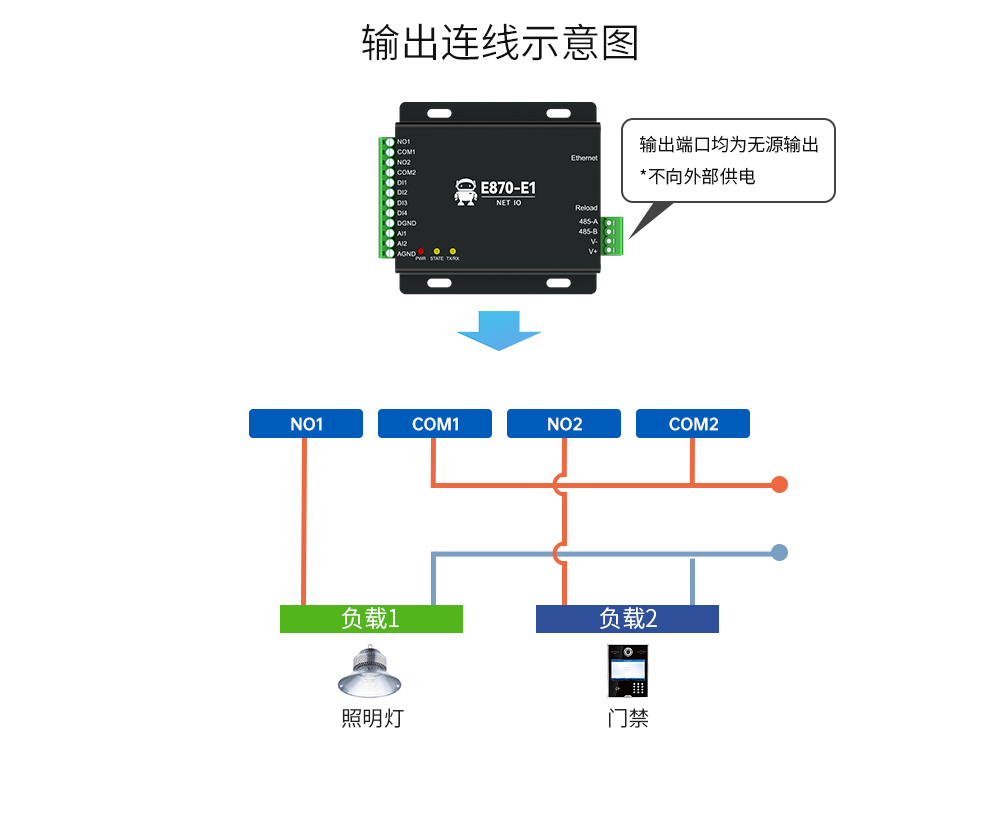

| 7 | NO1 | 繼電器1常開引腳，與繼電器1公共端配合使用 |
| 8 | COM1 | 繼電器1公共端，與繼電器1常開引腳配合使用 |
| 9 | NO2 | 繼電器2常開引腳，與維繼電器2公共端配合使用 |
| 10 | COM2 | 繼電器2公共端，與繼電器2常開引腳配合使用 |

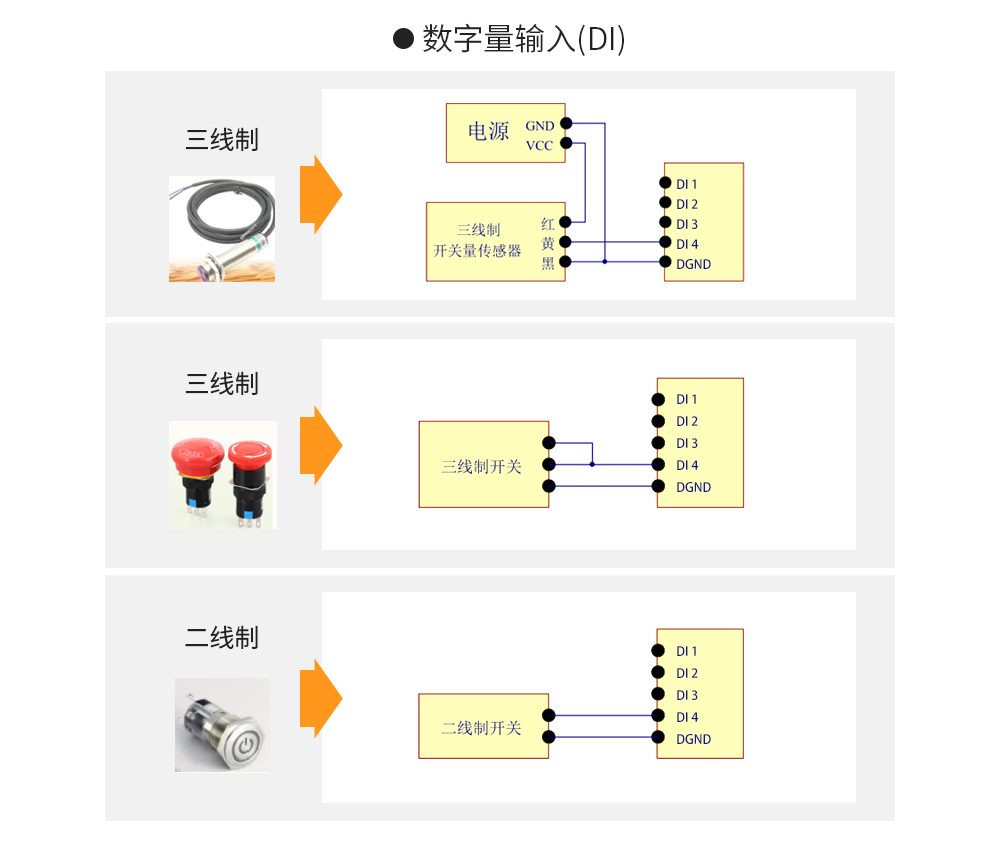

| 11 | DI1 | 開關量輸入通道1 |
| 12 | DI2 | 開關量輸入通道2 |
| 13 | DI3 | 開關量輸入通道3 |
| 14 | DI4 | 開關量輸入通道4 |
| 15 | DGND | 開關量輸入地 |

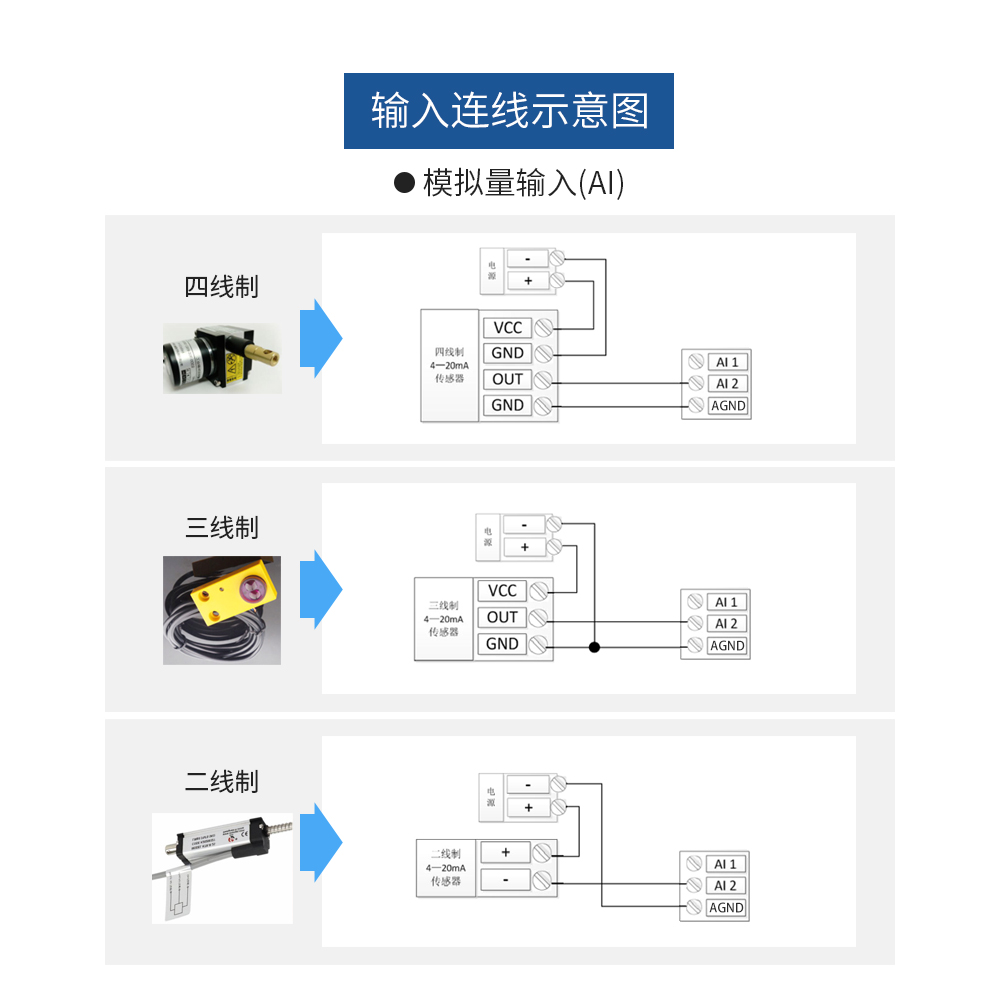

| 16 | Al1 | 模擬量輸入通道1 |
| 17 | Al2 | 模擬量輸入通道2 |
| 18 | AGND | 模擬量輸入地 |
| 產品說明書 |
【用戶手冊】E870-E1_UserManual_CN  |
| 工具軟件 |
| 【參數配置】億佰特配置工具 |
| 【通信協議】 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證證書 |
| 【型號核準證】E870系列邊緣網關-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |

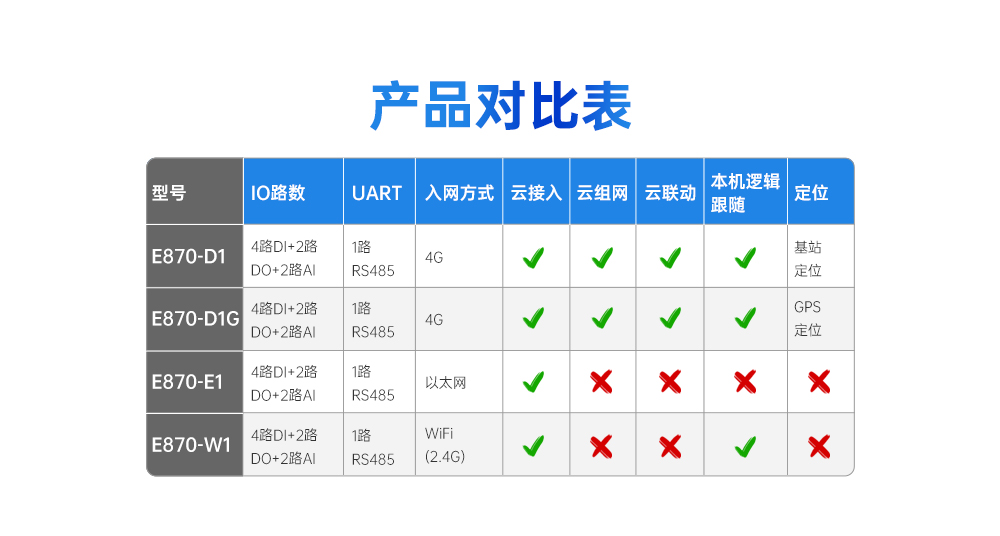

| 產品 型號 | 接口信號 | 傳輸方式 | 網絡協議 | 工作電壓(V) | 安裝方式 | 產品尺寸 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| E870-G1 | RS485 RS232 | 以太網/4G | TCP/UDP/MQTT | 8-28 | 定位孔 | 110*85*33 | 4G/以太網入網方式，支持500個數據點采集 | ||
| E870-DL1A | RS485 | CAT1 | DL645、MODBUS | 85~265 | 導軌 | 110*66*30 | 專用電表邊緣計算網關 | ||
| E870-E0 | RS485 | 以太網 | TCPC/UDPC/MQTT | 8-28 | 定位孔 | 80*85*25 | 串口邊緣計算采集、云組網透傳 | ||
| E870-D0 | RS485/232 | 4G CAT1 | TCP/UDP/MQTT | 8-28 | 導軌 | 102*87*25 | 邊緣計算采集、自組網開關跟隨、GPS/基站定位 | ||
| E870-W1 | RS485 | WiFi(2.4G) | TCP/UDP、MQTT、JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集、云接入、本機邏輯跟隨 | ||
| E870-E1 | RS485 | 以太網 | TCP/UDP、MQTT、JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集、本地IO采集控制 | ||
| E870-D1 | RS485 | CAT1 | TCP/UDP、MQTT、JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集、云接入、云組網、本機邏輯跟隨、基站定位 | ||
| E870-D1G | RS485 | CAT1 | TCP/UDP,MQTT,JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集,云接入,云組網,本機邏輯跟隨,GPS定位 |
