傳輸方式：4G CAT1
工作電壓：DC 8~28V
通信接口：RS485
安裝方式：導軌安裝

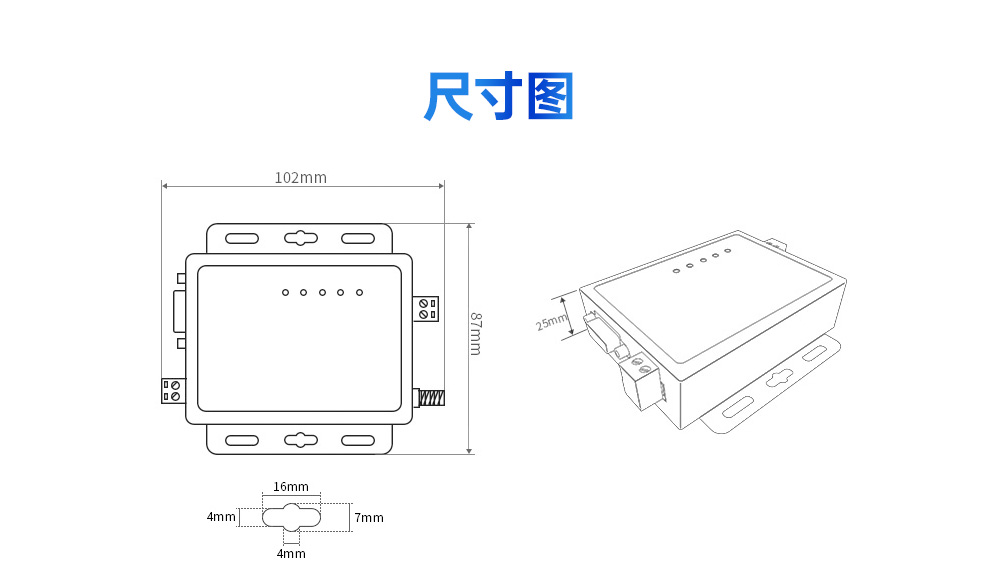

產品尺寸：102*87*25mm

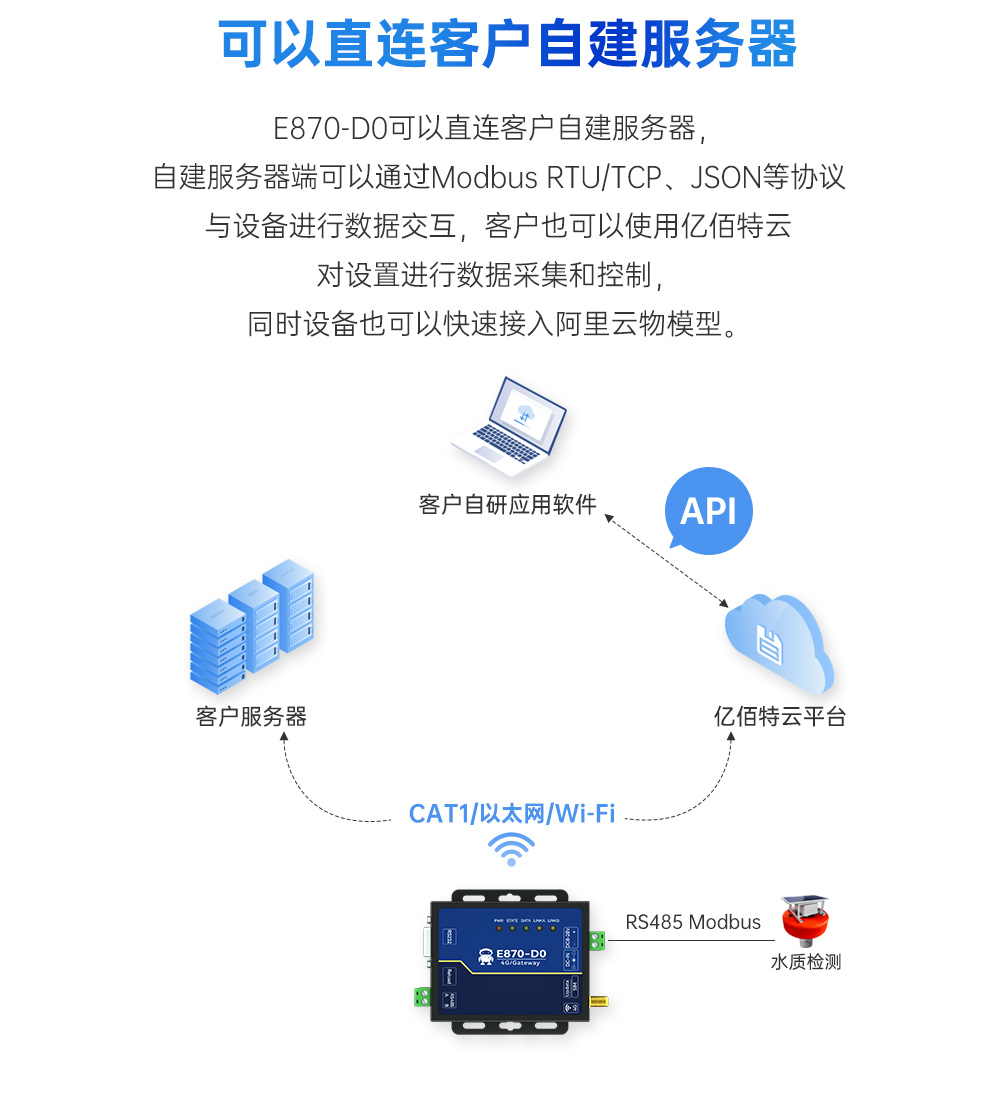

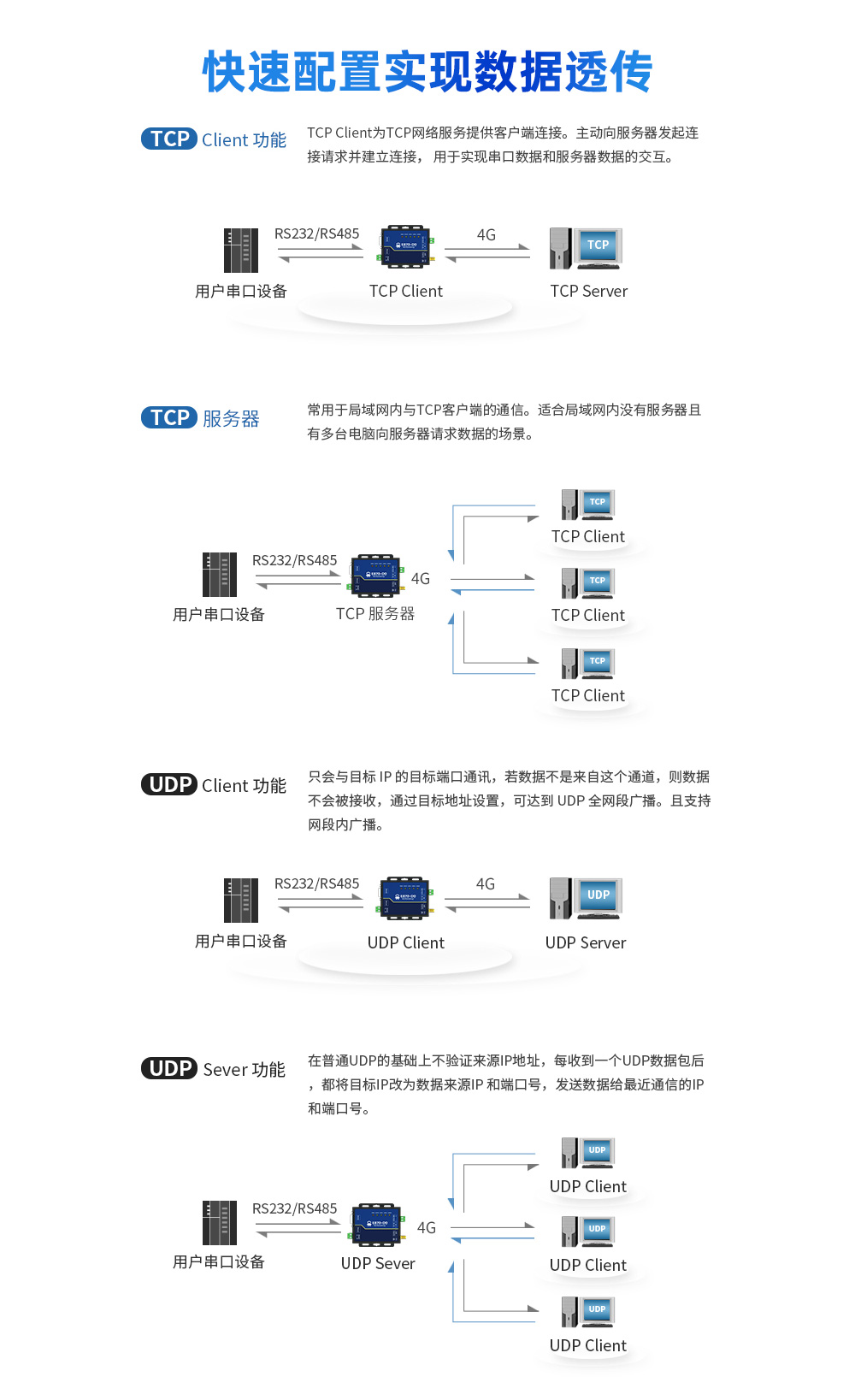

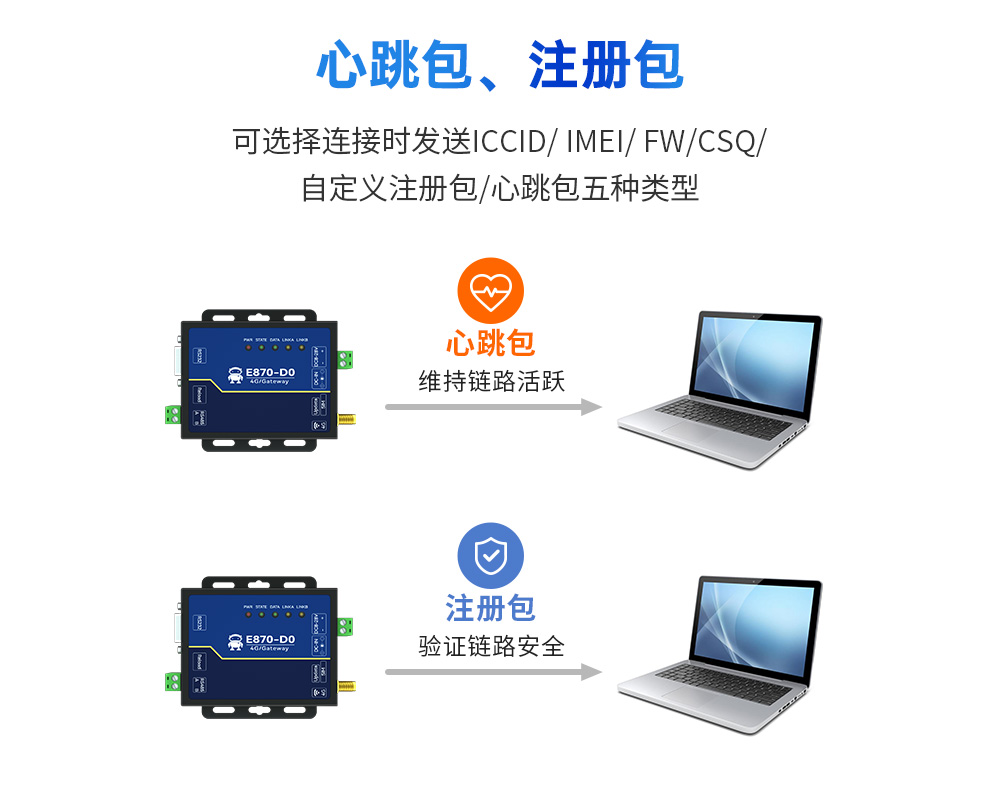

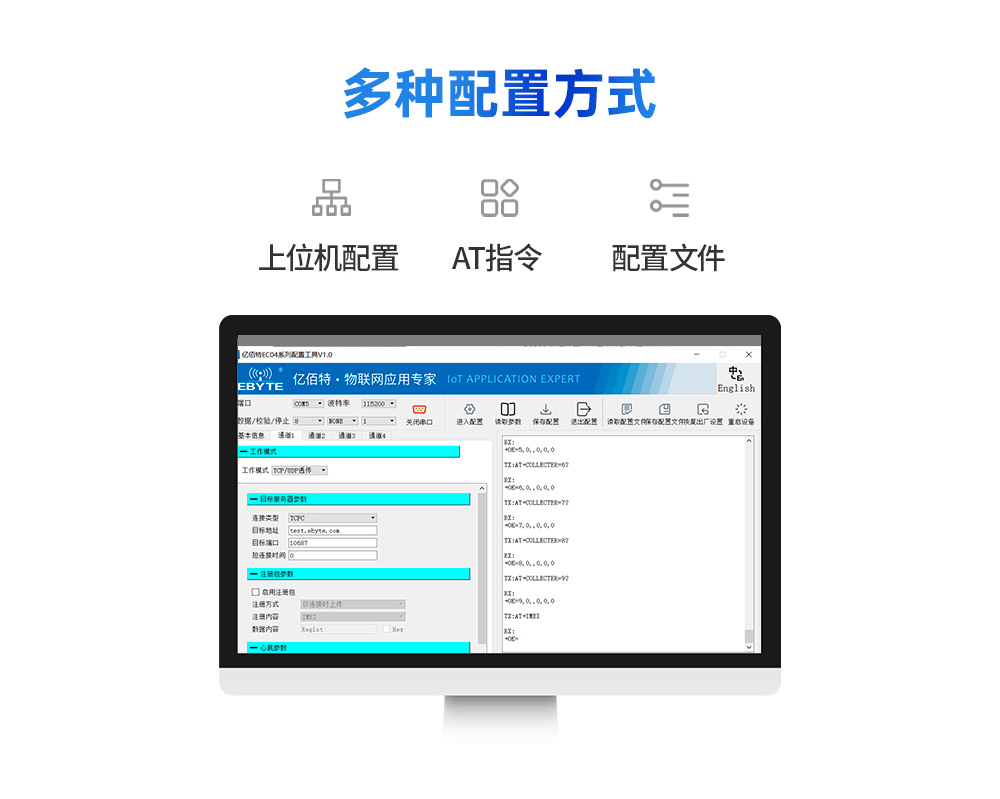

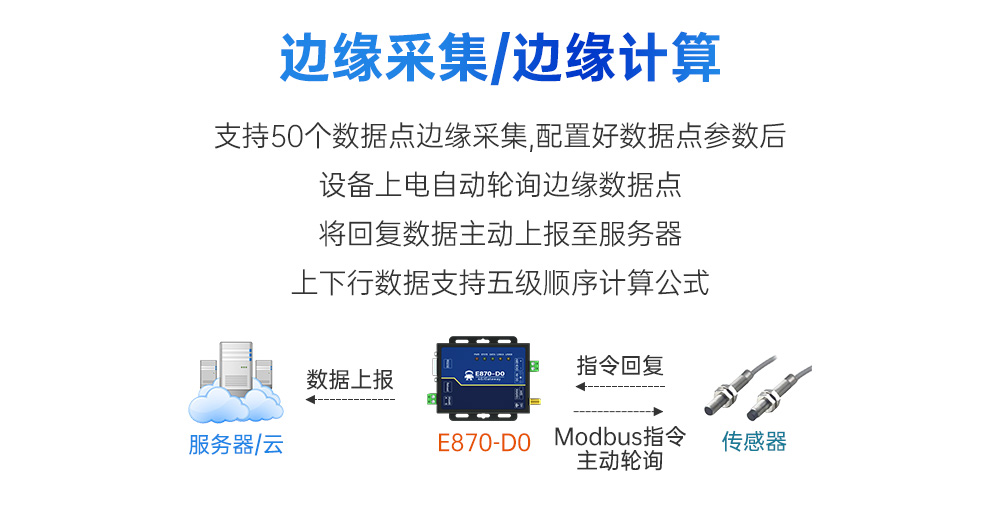

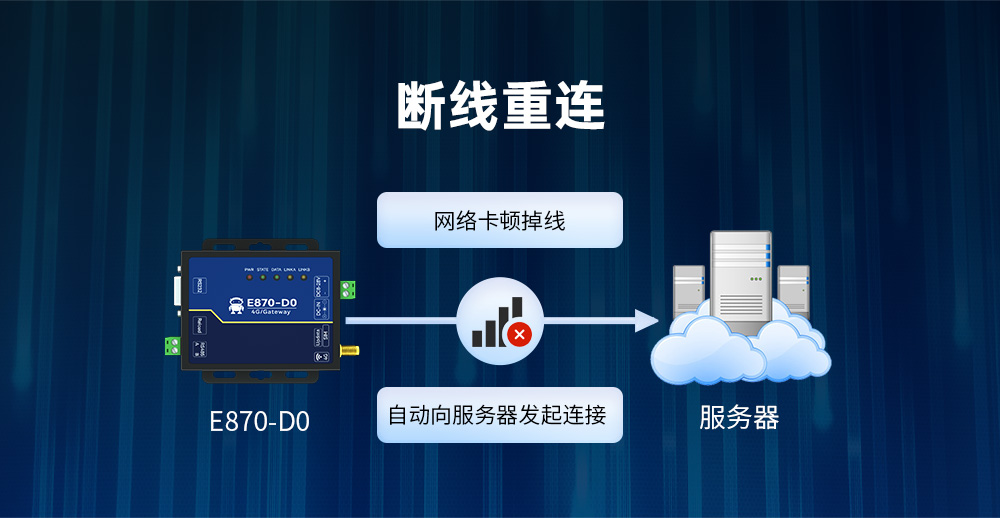

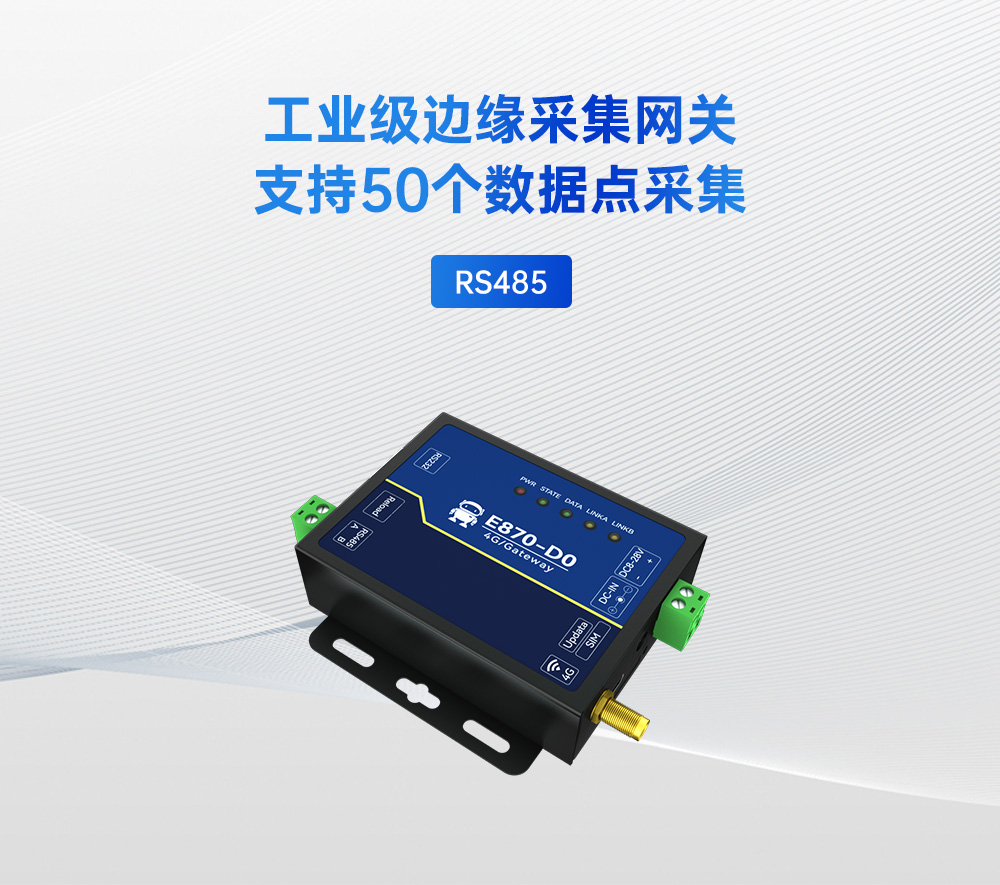

產品簡介：E870-D0基于我司自行研發的通訊協議《4G 開放終端網絡通信協議》開發的4G DTU設備，可通過服務器下發指令到設備實現設備與服務器通信，支持TCP client協議和MQTT接入，支持心跳包、注冊包設置；同時該產品支持多種配置方式，支持網頁平臺；同時也支持邊緣采集功能，共50個邊緣采集數據點；采用工業級設計標準，保證設備的高可靠性。

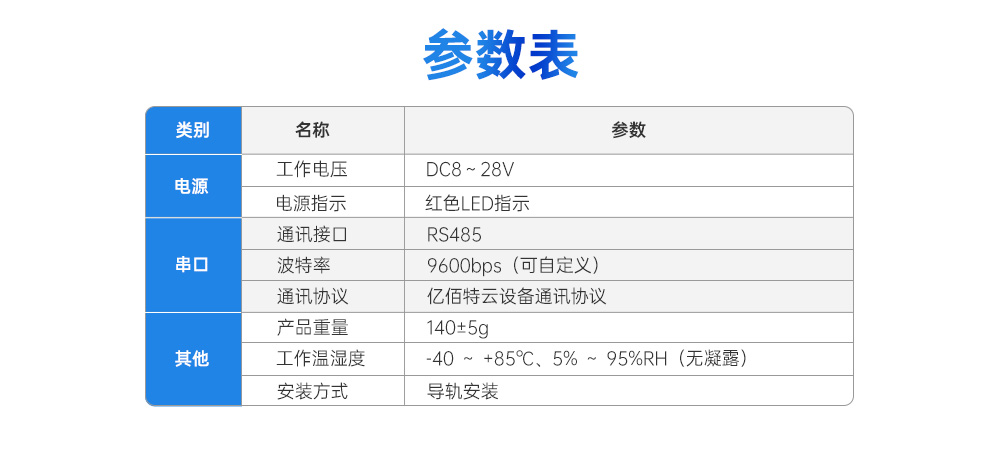

| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC8～28V |
| 電源指示 | 紅色 LED 指示 | |
| 串口 | 通訊接口 | RS485/232 |
| 波特率 | 9600bps（默認） | |
| 通訊協議 | 《億佰特云設備通訊協議》 | |
| 其他 | 產品重量 | 200±5g |

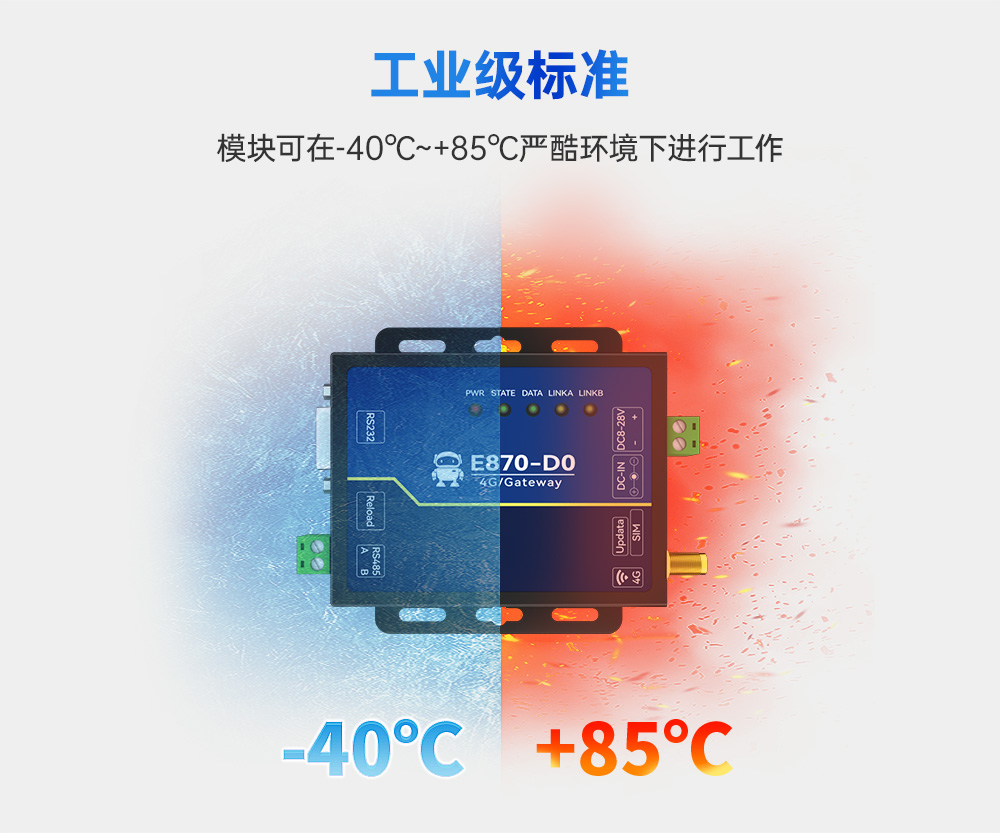

| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 導軌安裝 |

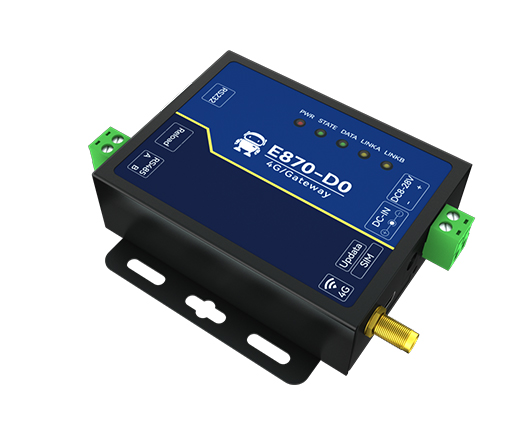

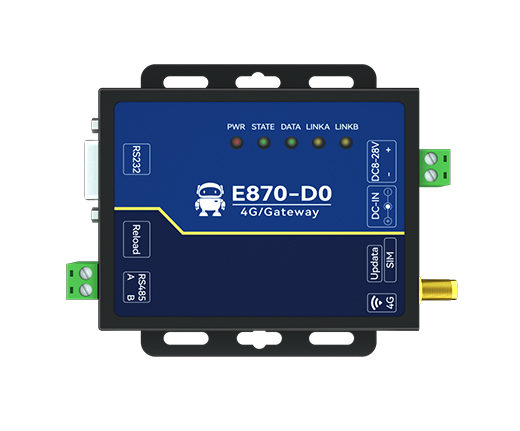

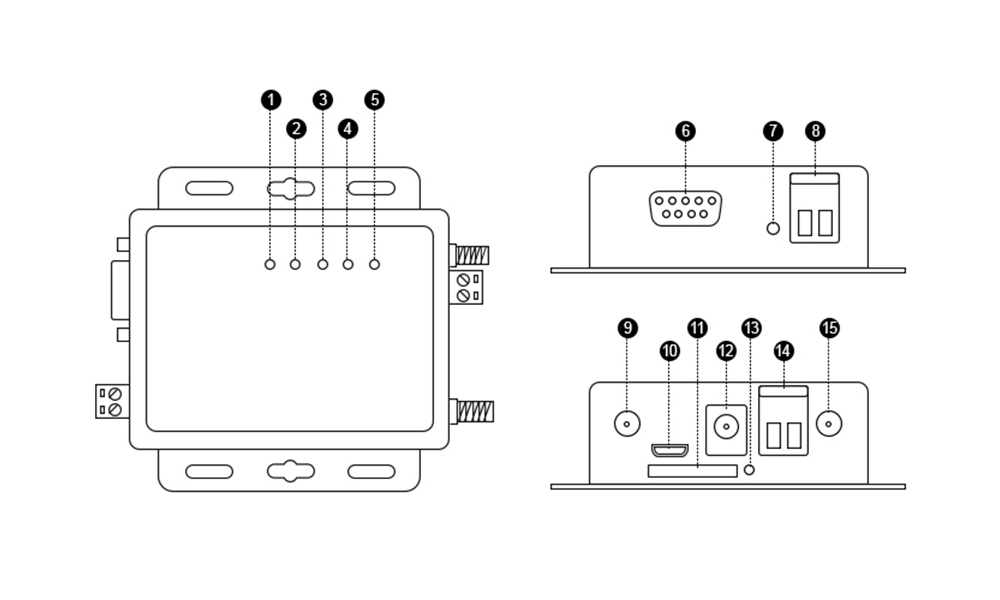

| 編號 | 標簽 | 顏色 | LED 指示燈說明 |
| 1 | PWR | 紅色 | 電源指示 |
| 2 | STATE | 綠色 | 熄滅，未入網；常亮，已入網 |
| 3 | DATA | 黃色 | 閃爍：服務器與串口數據交互 |
| 4 | LINKA | 綠燈 | 鏈路 1 指示燈，熄滅未連接，常亮已連接 |
| 5 | LINKB | 綠燈 | 鏈路 2 指示燈，熄滅未連接，常亮已連接 |
| 編號 | 標簽 | 端口說明 |
| 6 | RS232 | RS232 接口，DB9 |
| 7 | Reload | 恢復出廠設置按鍵 |
| 8 | 485-A | RS485 接口 A 與外接設備 A 接口相連 |
| 485-B | RS485 接口 B 與外接設備 B 接口相連 | |
| 9 | 4G | 4G 天線接口 |
| 10 | USB | USB 升級接口 |
| 11 | SIM | 4GSIM 卡 |

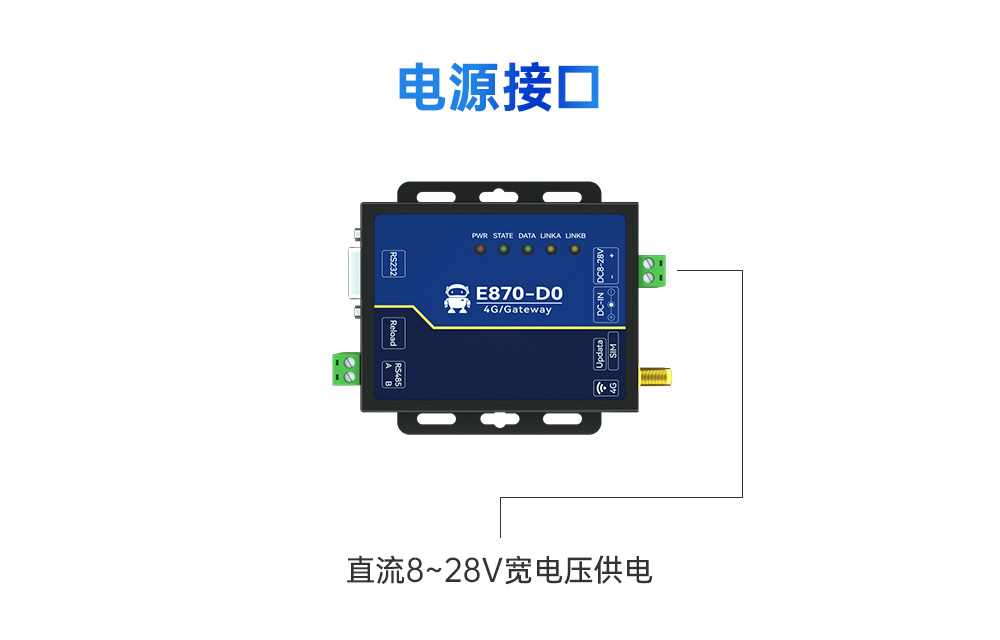

| 12 | DC-IN | 電源接口，DC 8V~28V |
| 13 | 4G 卡槽按鍵 | 4G 卡槽按鍵，按下彈出卡槽 |
| 14 | V- | 電源輸入端負極，DC 8V~28V |
| V+ | 電源輸入端正極，DC 8V~28V |
| 產品說明書 |
【用戶手冊】E870-D0_UserManual_CN  |
| 工具軟件 |
| 【參數配置】億佰特配置工具 |
| 億佰特簡介 |
| 【企業簡介】 |
| 認證證書 |
| 【型號核準證】E870系列邊緣網關-無線電發射設備型號核準證.pdf |
| 在線購買 |
| 【億佰特官方淘寶店】：https://item.taobao.com |
| 【京東商城】：https://i-item.jd.com |
| 【官方淘寶】：https://item.taobao.com |
| 【阿里巴巴】：https://detail.1688.com |
| 批量采購/定制產品 |
| 【銷售專線】：4000-330-990 7x24小時銷售服務熱線 |
| 【聯系郵箱】：sales@cdebyte.com |
| 技術咨詢 |
| 【在線提交】：http://twohalves.cn/apple-technology.aspx |
| 【聯系郵箱】：support@cdebyte.com |
| 產品 型號 | 接口信號 | 傳輸方式 | 網絡協議 | 工作電壓(V) | 安裝方式 | 產品尺寸 | 功能特點 | 技術 手冊 | 樣品 購買 |
|---|---|---|---|---|---|---|---|---|---|
| E870-G1 | RS485 RS232 | 以太網/4G | TCP/UDP/MQTT | 8-28 | 定位孔 | 110*85*33 | 4G/以太網入網方式，支持500個數據點采集 | ||
| E870-DL1A | RS485 | CAT1 | DL645、MODBUS | 85~265 | 導軌 | 110*66*30 | 專用電表邊緣計算網關 | ||
| E870-E0 | RS485 | 以太網 | TCPC/UDPC/MQTT | 8-28 | 定位孔 | 80*85*25 | 串口邊緣計算采集、云組網透傳 | ||
| E870-D0 | RS485/232 | 4G CAT1 | TCP/UDP/MQTT | 8-28 | 導軌 | 102*87*25 | 邊緣計算采集、自組網開關跟隨、GPS/基站定位 | ||
| E870-W1 | RS485 | WiFi(2.4G) | TCP/UDP、MQTT、JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集、云接入、本機邏輯跟隨 | ||
| E870-E1 | RS485 | 以太網 | TCP/UDP、MQTT、JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集、本地IO采集控制 | ||
| E870-D1 | RS485 | CAT1 | TCP/UDP、MQTT、JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集、云接入、云組網、本機邏輯跟隨、基站定位 | ||
| E870-D1G | RS485 | CAT1 | TCP/UDP,MQTT,JSON | 8-28 | 定位孔 | 80*85*25 | 邊緣采集,云接入,云組網,本機邏輯跟隨,GPS定位 |
