當前位置： 首頁 >產品中心 >遠程IO模塊>以太網I/O>【6AO】ME31-XXXA0006

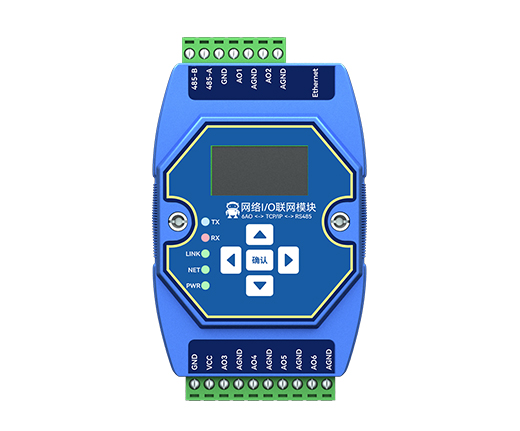

【6AO】ME31-XXXA0006 網絡I/O聯網模塊

通信接口：RJ45、RS485

工作電壓：DC 8～28V

產品重量：135±5 g

產品尺寸：121*72*34mm

串口波特率：9600bps（可自定義）

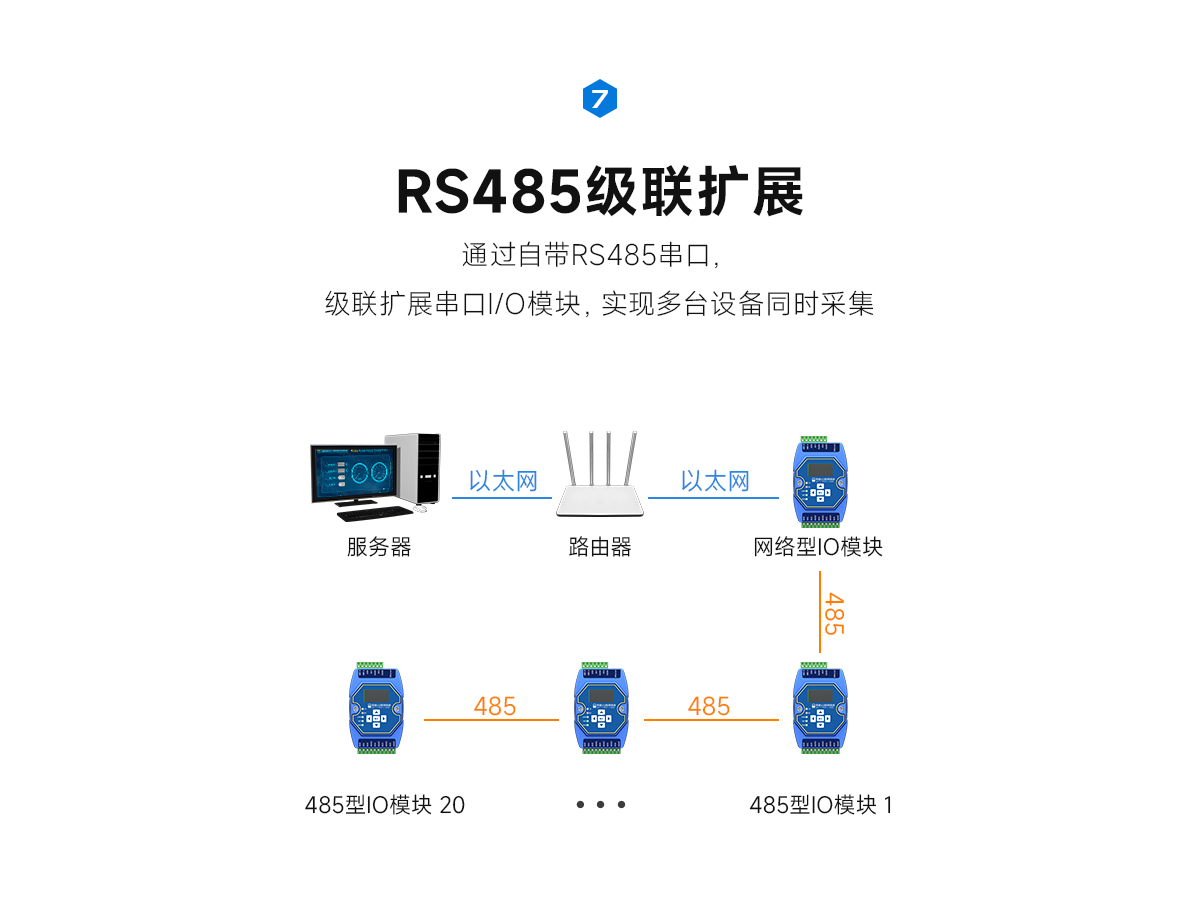

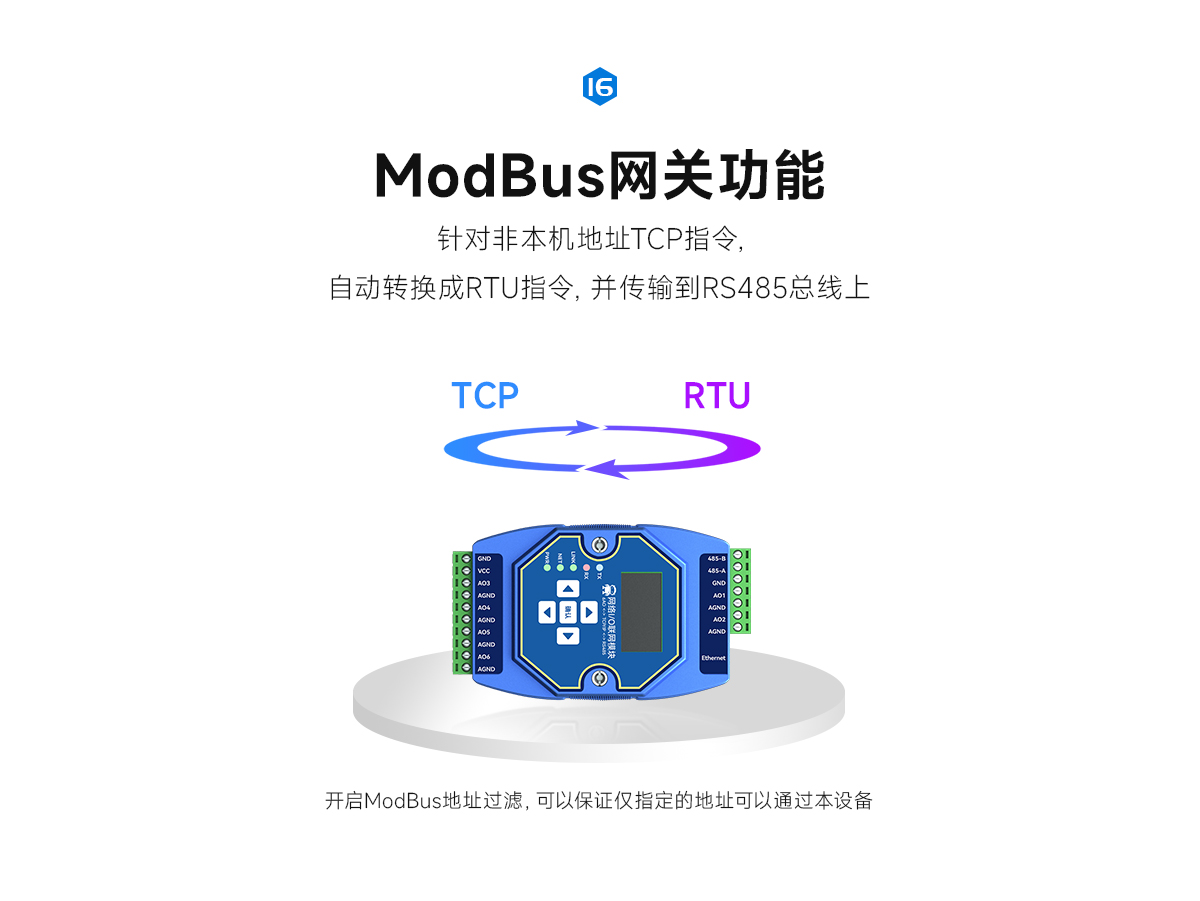

產品簡介：ME31-XXXA0006是帶有6路模擬量輸出(0-20mA/4-20mA)，支持 Modbus TCP協議或 Modbus RTU協議進行采集控制，同時設備也可作為簡易的Modbus網關使用（自動將非本機 Modbus 地址的指令通過串口/網口發出）的網絡I/O聯網模塊。



網絡IO聯網模塊 (1)
網絡IO聯網模塊 (2)
網絡IO聯網模塊 (3)
網絡IO聯網模塊 (4)
網絡IO聯網模塊 (5)
網絡IO聯網模塊 (6)
網絡IO聯網模塊 (7)
網絡IO聯網模塊 (8)
網絡IO聯網模塊 (9)
網絡IO聯網模塊 (10)
網絡IO聯網模塊 (11)
網絡IO聯網模塊 (12)
網絡IO聯網模塊 (13)
網絡IO聯網模塊 (14)
網絡IO聯網模塊 (15)
網絡IO聯網模塊 (16)
網絡IO聯網模塊 (17)
網絡IO聯網模塊 (18)
E31系列產品接線尺寸圖

類別名稱參數
電源工作電壓DC8～28V
電源指示藍色 LED 指示
串口通訊接口RJ45、RS485
波特率9600bps（可自定義）
通訊協議標準 Modbus TCP、Modbus RTU 協議
MODBUS設備地址可通過 Modbus 指令和上位機修改
AO 輸出AO 路數6 路
AO 輸出類型電流輸出，2 線制連接

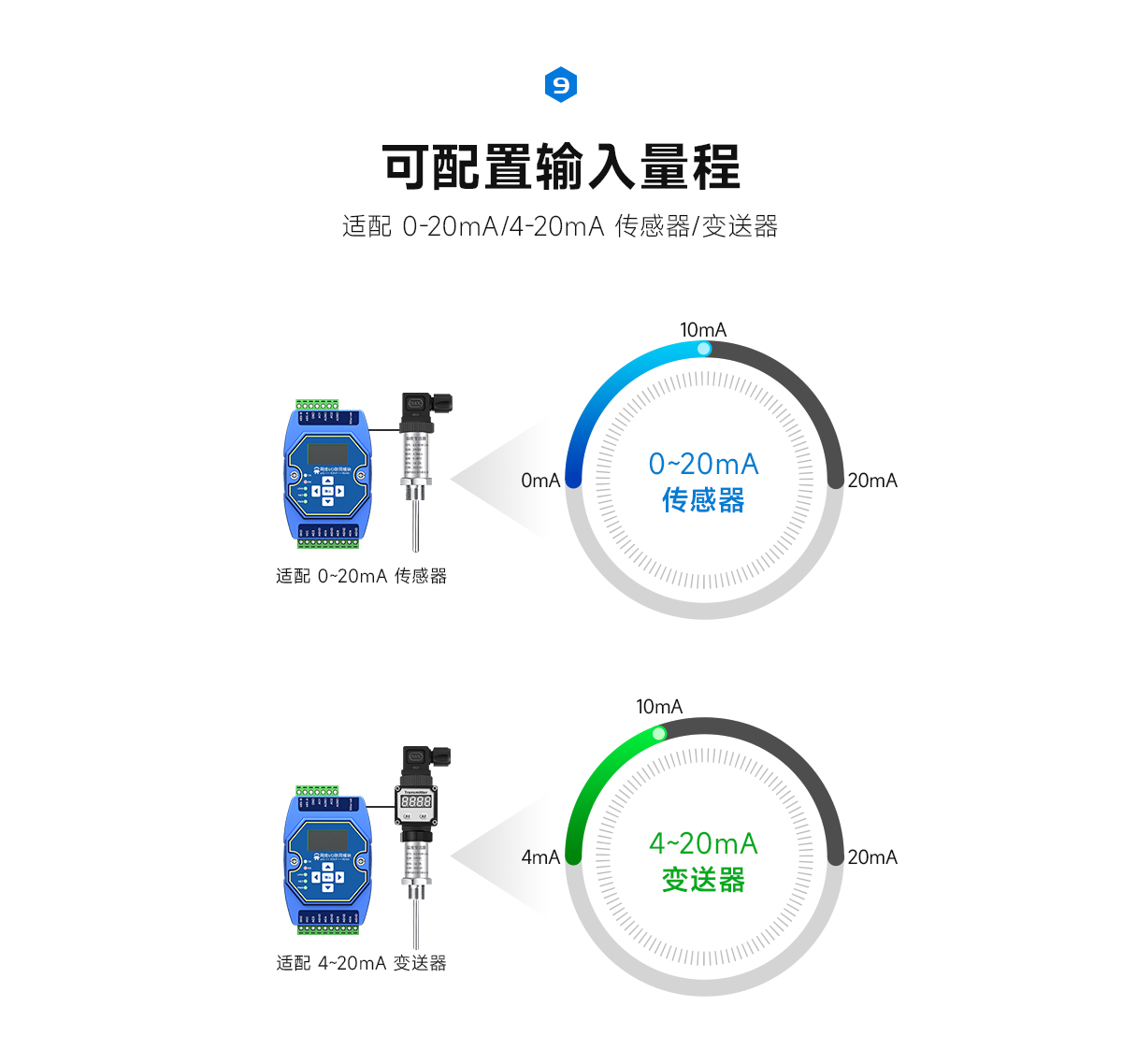

AO 輸出范圍0～20 mA ～20 mA
AO 分辨率16 位
輸出精度3‰
輸出指示OLED 屏幕顯示
其他產品尺寸121mm * 72mm * 34mm (長*寬*高)
產品重量135 ±5 g
工作溫濕度-40 ～ +85℃、5% ～ 95%RH（無凝露）
存儲溫濕度-40 ～ +105℃、5% ～ 95%RH（無凝露）
安裝方式導軌安裝


類別名稱參數

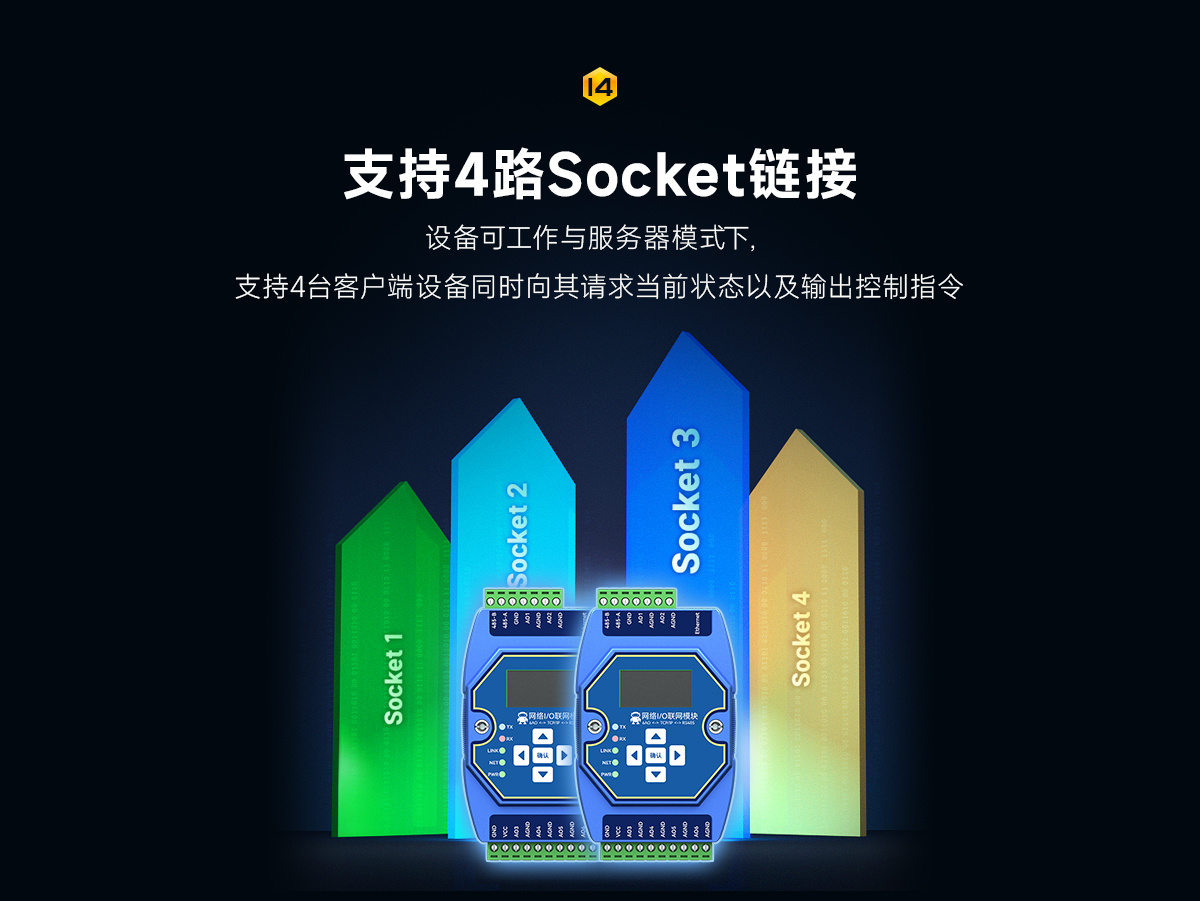

以太網參數工作模式TCP 服務器（最多 4 路客戶端接入）
本機 IP192.168.3.7
本機端口502
子網掩碼255.255.255.0
網關地址192.168.3.1
DHCP關閉
本機 MAC由芯片決定（固定）
目標 IP192.168.3.3
目標端口502
DNS 服務器114.114.114.114
主動上傳關閉
串口參數波特率9600bps（8 種）
校驗方式None（默認）、Odd、Even
數據位8
停止位1
MODBUS 參數Modbus 主從從機
地址1

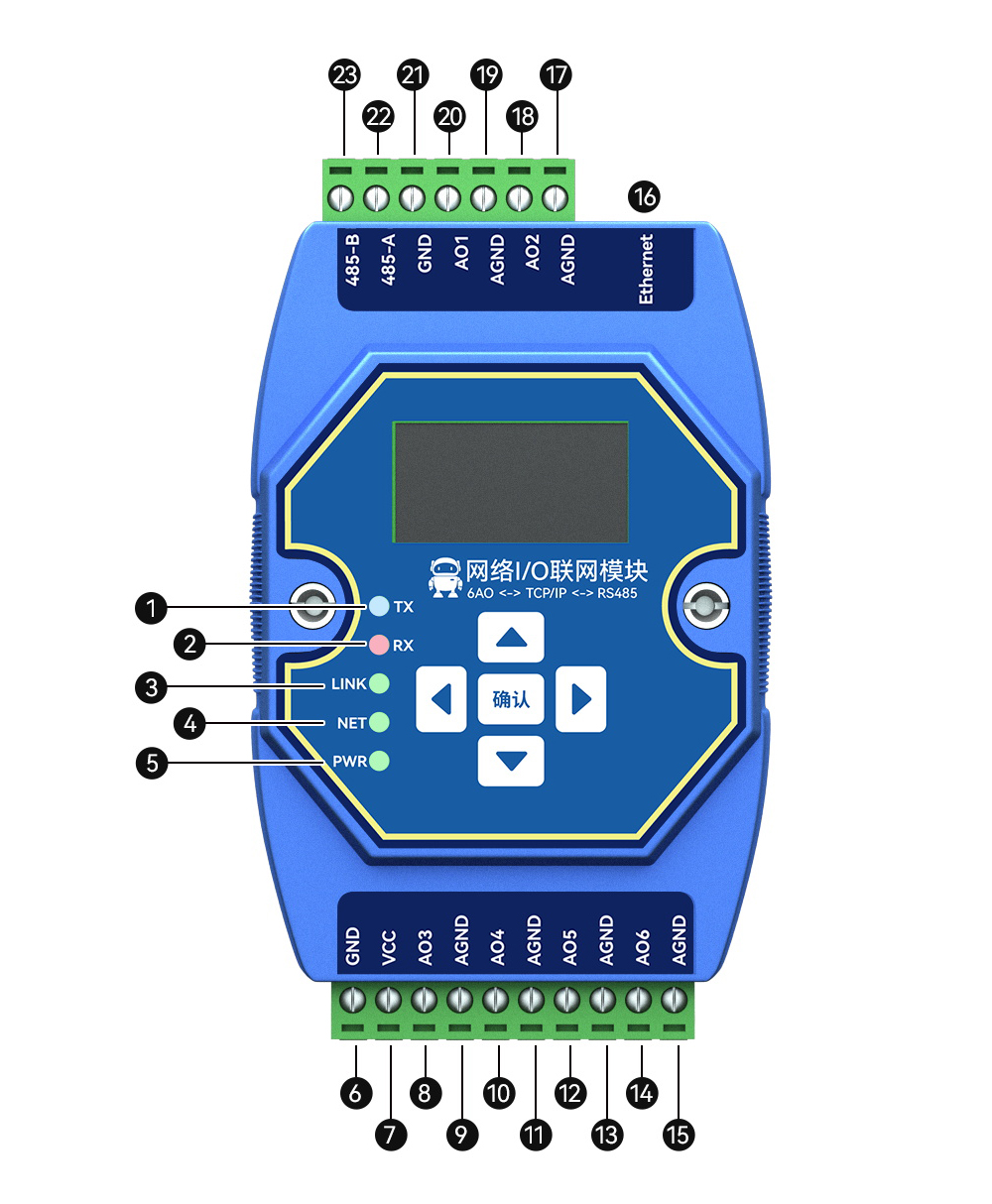

引腳定義


序號標簽說明
1TX(LED)串口發送數據指示燈
2RX(LED)串口接收數據指示燈
3LINK (LED)網絡連接指示燈
4NET (LED)網絡數據收發指示燈
5PWR (LED)電源輸入指示燈
6GND電源輸入端負極，DC 8V~28V，5.08mm鳳凰端子。
7VCC電源輸入端正極，DC 8V~28V，5.08mm鳳凰端子。
8AO3模擬量輸出電流（正極），通道 3，5.08mm 鳳凰端子。
9AGND模擬量輸出電流（負極）,通道 3，5.08mm 鳳凰端子。
10AO4模擬量輸出電流（正極），通道 4，5.08mm 鳳凰端子。
11AGND模擬量輸出電流（負極）,通道 4，5.08mm 鳳凰端子。
12AO5模擬量輸出電流（正極），通道 5，5.08mm 鳳凰端子。
13AGND模擬量輸出電流（負極）,通道 5，5.08mm 鳳凰端子。
14AO6模擬量輸出電流（正極），通道 6，5.08mm 鳳凰端子。
15AGND模擬量輸出電流（負極）,通道 6，5.08mm 鳳凰端子。
16Ethernet以太網接口，標準 RJ45 接口。
17AGND模擬量輸出電流（負極），通道 2，5.08mm 鳳凰端子。
18AO2模擬量輸出電流（正極）,通道 2，5.08mm 鳳凰端子。
19AGND模擬量輸出電流（負極），通道 1，5.08mm 鳳凰端子。
20AO1模擬量輸出電流（正極）,通道 1，5.08mm 鳳凰端子。
21GND信號地，5.08mm 鳳凰端子。
22485-A串口的 A 與外接設備 A 接口相連，5.08mm 鳳凰端子。
23485-B串口的 B 與外接設備 B 接口相連，5.08mm 鳳凰端子。


       產品說明書
    【用戶手冊】ME31-XXXA0006_UserManual_CN


       工具軟件

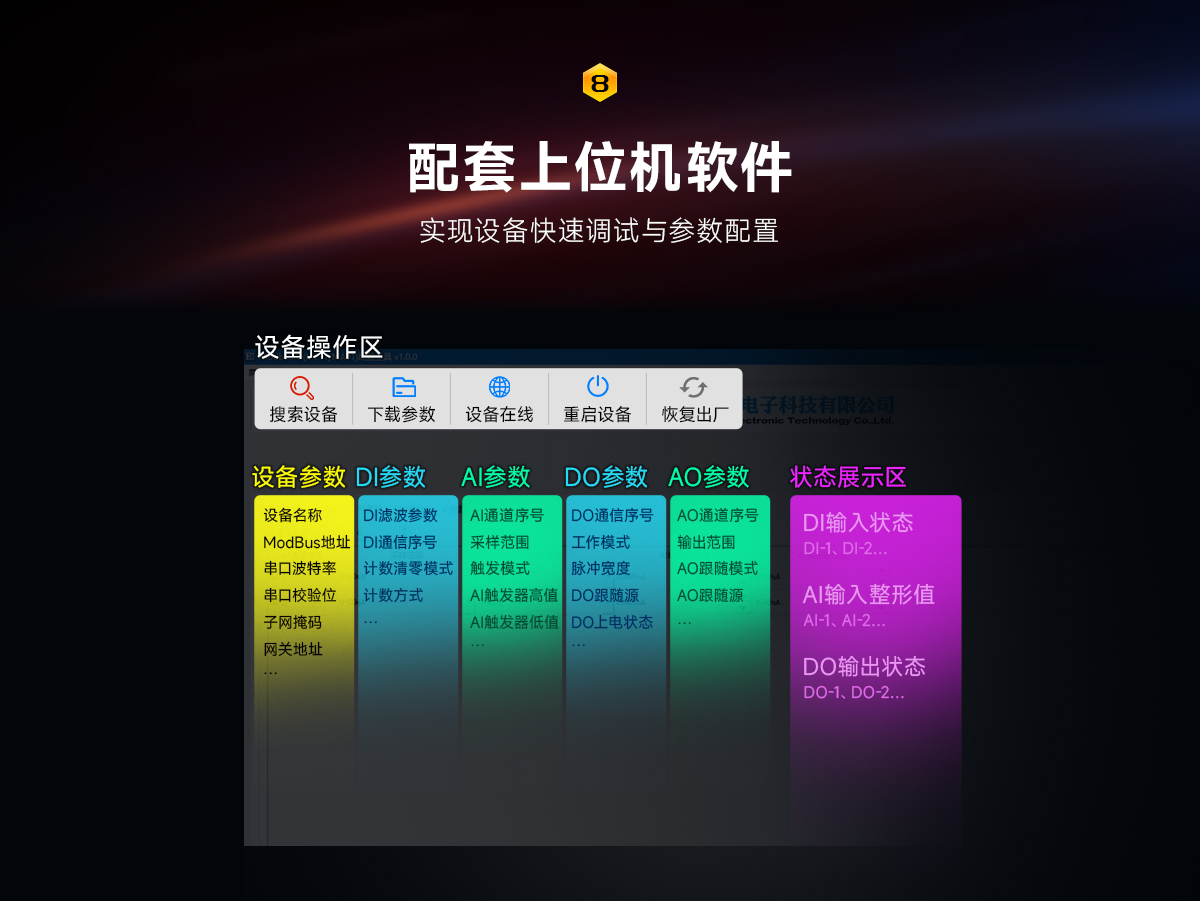

    【參數配置】?jī)|佰特網絡配置工具


       億佰特簡介
    【企業簡介】  下載
       在線購買
     【億佰特官方淘寶店】：https://item.taobao.com
     【京東商城】：https://i-item.jd.com
     【官方淘寶】：https://item.taobao.com
     【阿里巴巴】：https://detail.1688.com


       批量采購/定制產品
    【銷售專線】：4000-330-990         7x24小時銷售服務熱線
    【聯系郵箱】：sales@cdebyte.com


       技術咨詢
    【在線提交】：http://twohalves.cn/apple-technology.aspx
    【聯系郵箱】：support@cdebyte.com
           技術應用
   >    什么是DTU與網絡IO？常見的物聯網應用場景有哪些？
   >    如何使用網絡IO的脈沖計數和脈沖輸出功能
   >    MA01系列遠程IO聯網模塊與昆侖通態觸摸屏通信例程
   >    論串口IO模塊對于PLC設備的重要性及應用
   >    串口IO聯網模塊與PLC設備的通信控制教程
   >    M31系列分布式IO主機擴展模塊快速使用教程
   >    分布式IO主機擴展模塊的工作原理與意義
   >     如何使用網絡IO的網關功能實現IO擴展教程
   >     EBT3002串口轉以太網芯片6大網關模式功能詳解
   >     Lorawan網關與常見網絡服務器的協議詳解
   >     串口服務器的可配置網關功能介紹及使用教程
   >     FMS設備監察系統無線傳輸模塊及網關快速應用教程
   >     一文看懂邊緣采集原理及邊緣計算網關優勢
   >     什么是邊緣計算網關？邊緣計算網關有什么特點？
   >     一文看懂什么是物聯網邊緣計算技術
   >      4G云IO邊緣計算網關助力亮化工程
   >      云IO邊緣采集網關通過Wi-Fi連接自建服務器遠程IO控制器
   >      邊緣計算對比云計算有什么優勢？

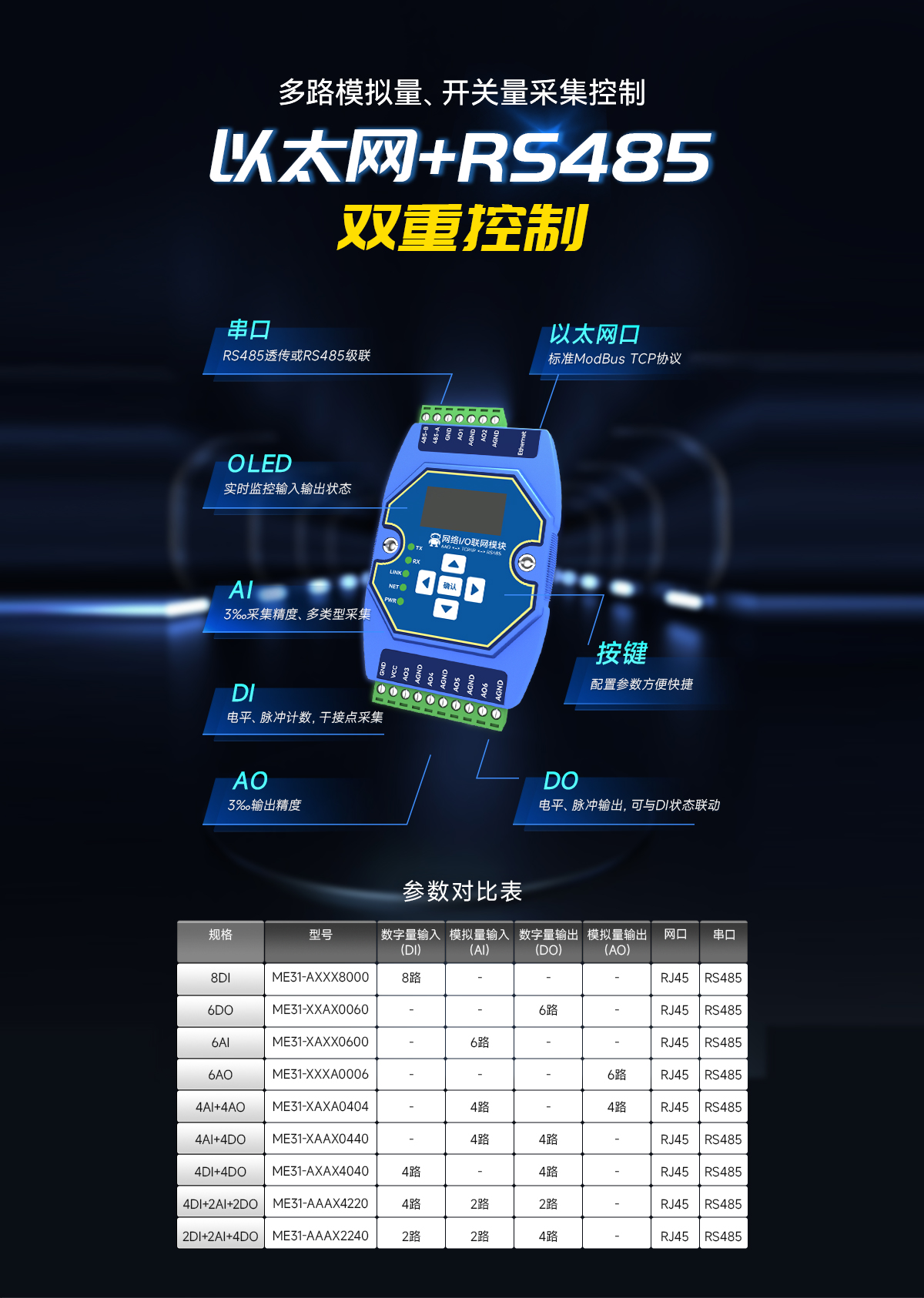

產品
