通信接口：RJ45、RS485
工作電壓：DC 8～28V
安裝方式：導軌/螺釘

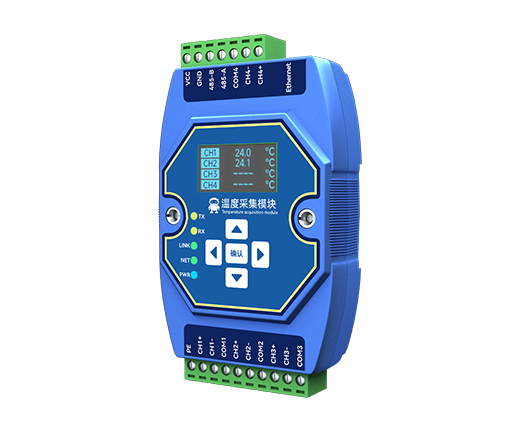

產品簡介：ME31-XDXX0400是一款PT100熱電阻溫度采集模塊，具有4路PT100溫度采集功能，同時支持2/3線制PT100溫度傳感器的采集。并具有顯示屏方便客戶現場調試配置和查看溫度。該溫度采集模塊同時支持網絡和RS485通信接口，支持Modbus TCP協議或Modbus RTU協議進行采集。并可作為Modbus網關使用，自動將非本機Modbus地址的指令通過串口/網口發出，支持Modbus TCP與Modbus RTU協議轉換，方便擴展Modbus從機設備。
| 類別 | 名稱 | 參數 |
| 電源 | 工作電壓 | DC8～28V |
| 電源指示 | 藍色 LED 指示 | |
| 通訊 | 通訊接口 | RJ45、RS485 |
| 波特率 | 1200~115200bps（默認 9600） | |
| 通訊協議 | 標準 Modbus TCP、Modbus RTU 協議 | |
| MODBUS | 設備地址 | 可通過 Modbus 指令、上位機、設備按鍵修改 |
| 溫度采集 | 路數 | 4路 |
| 傳感器類型 | 2、3 線制 PT100 溫度傳感器 | |
| 溫度分辨率 | 0.1℃ | |
| 精度 | 常溫（25±5℃）條件：±0.1%±1℃ | |
| 全溫（-40~85℃）條件：±0.5%±1℃ | ||
| 采集頻率 | 1Hz | |
| 采集顯示 | OLED 屏幕顯示 | |
| 其他 | 產品尺寸 | 121mm * 72mm * 34mm (長*寬*高) |
| 產品重量 | 140 ±5 g | |
| 工作溫濕度 | -40 ～ +85℃、5% ～ 95%RH（無凝露） | |
| 安裝方式 | 導軌安裝、螺釘安裝 |
| 類別 | 名稱 | 參數 |
| 以太網參數 | 工作模式 | TCP 服務器（最多 4 路客戶端接入） |
| 本機 IP | 192.168.3.7 | |
| 本機端口 | 502 | |
| 子網掩碼 | 255.255.255.0 | |
| 網關地址 | 192.168.3.1 | |
| DHCP | 關閉 | |
| 本機 MAC | 由芯片決定（固定） | |
| 目標 IP | 192.168.3.3 | |
| 目標端口 | 502 | |
| DNS 服務器 | 114.114.114.114 | |
| 主動上傳 | 關閉 | |
| 串口參數 | 波特率 | 9600bps（8 種） |
| 校驗方式 | None | |
| 數據位 | 8 | |
| 停止位 | 1 | |
| MODBUS 參數 | Modbus 主從 | 從機 |
| 地址 | 1 |

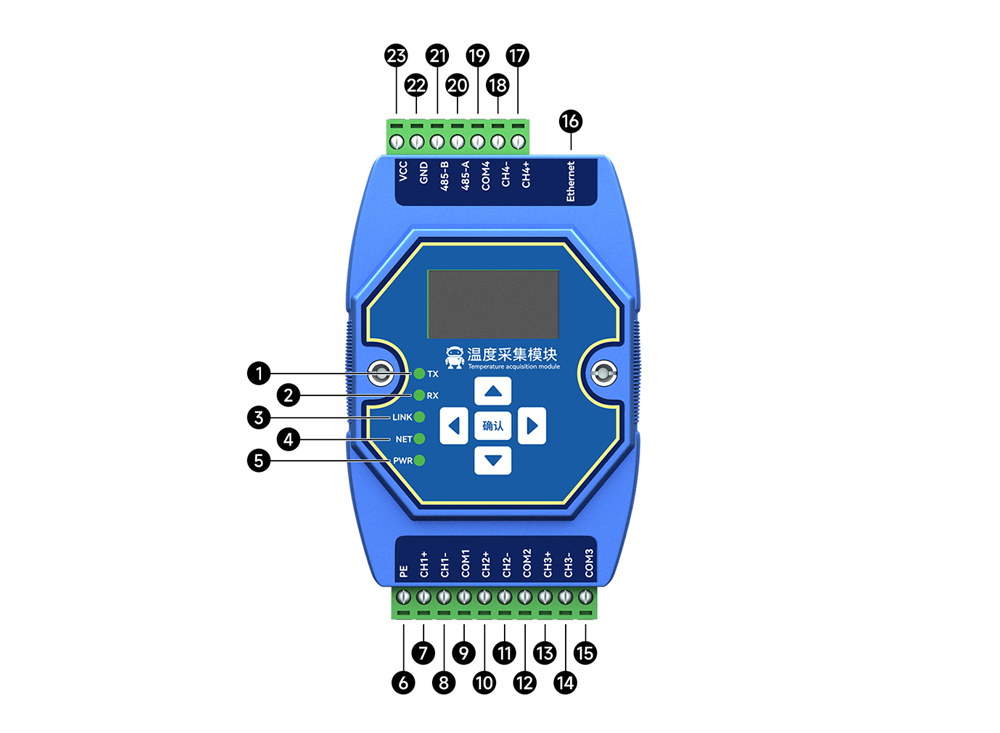

序號 | 標簽 | 說明 |
1 | TX（LED） | 串口發送數據指示燈 |
2 | RX（LED） | 串口接收數據指示燈 |
3 | LINK（LED） | 網絡連接指示燈 |
4 | NET（LED） | 網絡數據收發指示燈 |
5 | PWR（LED） | 電源輸入指示燈 |
6 | PE | 接地，5.08mm 鳳凰端子。 |
7 | CH1+ | 第 1 路 PT100 溫度采集通道，3 線制 PT100 正輸入，接 2 線制 PT100 時，把兩個 CH1+端子短接，5.08mm 鳳凰端子。 |
8 | CH1+ | 第 1 路 PT100 溫度采集通道，3 線制 PT100 正輸入，接 2 線制 PT100 時，把兩個 CH1+端子短接，5.08mm 鳳凰端子。 |
9 | CH1- | 第 1 路 PT100 溫度采集通道，3 線制 PT100 負輸入，5.08mm 鳳凰端子。 |
10 | CH2+ | 第 2 路 PT100 溫度采集通道，3 線制 PT100 正輸入，接 2 線制 PT100 時，把兩個 CH2+端子短接，5.08mm 鳳凰端子。 |
11 | CH2+ | 第 2 路 PT100 溫度采集通道，3 線制 PT100 正輸入，接 2 線制 PT100 時，把兩個 CH2+端子短接，5.08mm 鳳凰端子。 |
12 | CH2- | 第 2 路 PT100 溫度采集通道，3 線制 PT100 負輸入，5.08mm 鳳凰端子。 |
13 | CH3+ | 第 3 路 PT100 溫度采集通道，3 線制 PT100 正輸入，接 2 線制 PT100 時，把兩個 CH3+端子短接，5.08mm 鳳凰端子。 |
14 | CH3+ | 第 3 路 PT100 溫度采集通道，3 線制 PT100 正輸入，接 2 線制 PT100 時，把兩個 CH3+端子短接，5.08mm 鳳凰端子。 |
15 | CH3- | 第 3 路 PT100 溫度采集通道，3 線制 PT100 負輸入，5.08mm 鳳凰端子。 |
16 | Ethernet | 以太網接口，標準 RJ45 接口。 |
17 | CH4+ | 第 4 路 PT100 溫度采集通道，3 線制 PT100 正輸入，接 2 線制 PT100 時，把兩個 CH4+端子短接，5.08mm 鳳凰端子。 |
18 | CH4+ | 第 4 路 PT100 溫度采集通道，3 線制 PT100 正輸入，接 2 線制 PT100 時，把兩個 CH4+端子短接，5.08mm 鳳凰端子。 |
19 | CH4- | 第 4 路 PT100 溫度采集通道，3 線制 PT100 負輸入，5.08mm 鳳凰端子。 |
20 | 485-A | 串口的 A 與外接設備 A 接口相連，5.08mm 鳳凰端子。 |
21 | 485-B | 串口的 B 與外接設備 B 接口相連，5.08mm 鳳凰端子。 |
22 | V- | 電源輸入端負極，DC 8V~28V，5.08mm 鳳凰端子。 |
23 | V+ | 電源輸入端正極，DC 8V~28V，5.08mm 鳳凰端子。 |
